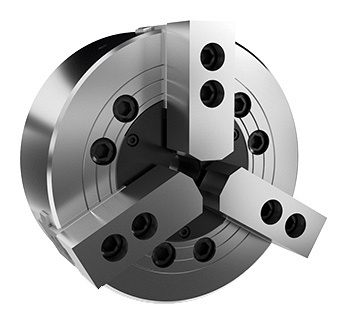

3-кулачковые зажимные патроны без проходного отверстия (без переходного фланца). Серия V

3-кулачковые зажимные патроны без проходного отверстия (без переходного фланца). Серия V
  • Производитель: BLACKSMITH

    Страна: Германия

  • Наружный Ø: 165 - 810 мм

    Количество кулачков: 3 шт.

    Без проходного отверстия

    Без переходного фланца


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель V-206 V-208 V-210 V-212 V-215 V-218 V-221 V-224 V-232
Ход плунжера, мм 20 21 25 30 35 35 35 35 35
Ход кулачков, мм 9,2 9,7 8,8 10,5 16 16 16 16 18,6
Тяговое усилие, кгс 1835 2549 2957 4181 8362 8362 8362 8362 8362
Усилие захвата, кгс 5353 7648 11013 15907 25391 25319 27838 27838 27838
Рабочее давление, кгс/см² 26,5 25,5 28,6 27,5 32,6 32,6 32,6 32,6 32,6
Скорость вращения, об/мин 5200 4500 4000 3300 3000 2700 1940 1760 600
Вес, кг 12 23 34,5 59,5 101 116 181 216 365
Момент инерции, кг×м² 0,045 0,137 0,3 0,725 1,8 2,9 6,2 7 27.3
Соответствующий цилиндр MS105C MS125C MS125C MS150C MS200C MS200C MS200C MS200C MS200C
Соответствующий мягкий кулачок HC06 HC08 HC10 HC12-1 HC15-1 HC15-1 HC24-1 HC24-1 HC32-1
Соответствующий твердый кулачок HJ06 HJ08 HJ10 HJ12-1 HJ15-1 HJ15-1 HJ24-1 HJ24-1 HJ32-1
Диапазон зажима (внешний диаметр), мм 18 - 165 26 - 210 26 - 254 26 - 304 68 - 381 130 - 450 65 - 530 152 - 610 100 - 810

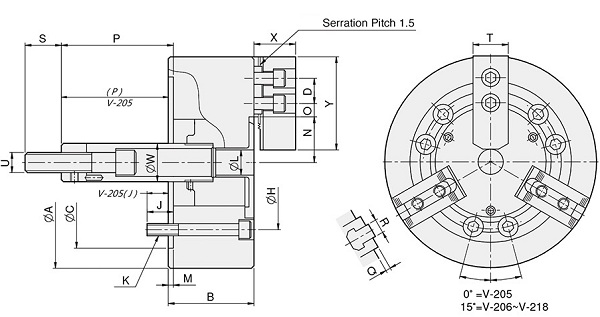

A, мм 165 210 254 304 381 450 530 610 810
B, мм 74 85 89 106 114 114 125 125 135
C, мм 140 170 220 220 300 300 380 380 380
D, мм 20 25 30 30 43 43 60 60 80
H, мм 104,78 104,78 171,45 171,45 235 235 330,2 330,2 330,2
J, мм 14 20 23 23 29 29 31 31 26
K 6-M10×70 6-M12×85 6-M16×85 6-M16×105 6-M20×115 6-M20×115 6-M24×115 6M24×115 6-M24×115

L, мм

21 25 34 34 - - - - -
M, мм 5 5 5 6 6 6 6 6 6
N max, мм 38,7 46,85 51,1 61 77,5 108 86 125 104,9
O, мм 9,25  - 15,25 11,75 - 22,25 11,75 - 30,75 12,75 - 48,75 23,25 - 50,25 23,25 - 50,25 24,5 - 93,5 24,5 - 93,5 24,5 - 196,5
P, мм 84,6  - 104,6 111 - 132 133 - 158 133 - 163 69 - 104 57 - 92 62 - 97 62 - 97 39 - 74
Q, мм 4 5 5 5 2 2 7,5 7,5 9
R, мм 12 14 16 18 25,5 25,5 25 25 25
S, мм 36 36 36 36 55 55 55 55 60
T, мм 31 35 40 50 50 50 65 65 74
U M16×2.0 M20×2.5 M20×2.5 M20×2.5 M30×3.5 M30×3.5 M30×3.5 M30×3,5 M30×3.5
W, мм 34 38 45 50 60 60 60 60 60
X, мм 39 41 46 54 63 63 76 76 97
Y, мм 73 95 110 130 165 165 180 180 210

НАЗНАЧЕНИЕ:

Являются станочной оснасткой. Устанавливаются на токарные станки и обрабатывающие центры.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для закрепления деталей или инструмента на оси шпинделя.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • Высокий уровень производительности: производительность так же высока, как у серии N;
  • Монтажные винты: в комплекте поставляются винты под торцевой ключ для установки патрона на шпиндель;
  • Также, в зависимости от шпинделя станка, могут быть обеспечены альтернативные адаптеры для ASA или DIN шпинделей.
