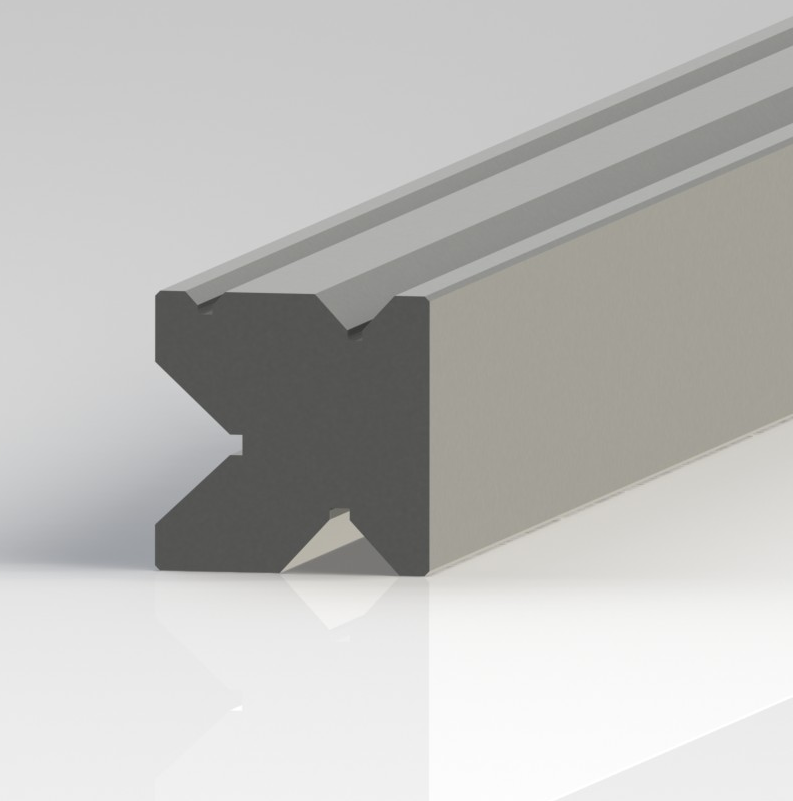

Матрица цельная. Модель MC20.500

SMD
НидерландыНидерланды
Цена по запросу
Связь с ведущим специалистом

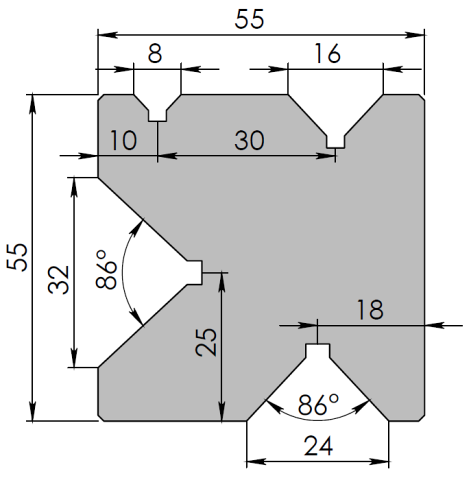

Угол матрицы: 86°

Высота и ширина матрицы: 55 х 55 мм

Длина матрицы: 655; 835; 1600 мм



MC20.500 L655
MC20.500 L1600
MC20.500 L835
655
1600
835
55
55
55
55
55
55
86
86
86
8; 16; 24; 32
8; 16; 24; 32
8; 16; 24; 32
МИ 157458
МИ 075734
МИ 115072

НАЗНАЧЕНИЕ:

Матрица с раскрытиями (ручьями) разной ширины предназначена для гибки различных вариантов толщин листового металла. Имеет возможность поворота на любую из четырёх своих сторон. Изготовлена из качественной конструкционной стали T7A. Рабочие поверхности закалены до HB 280-310 (1980-2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы.

На данной матрице возможна гибка листового металла на угол от 86° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Матрица является гибочным инструментом. Устанавливается на листогибочный пресс и предназначена для гибки листового металла под заданным углом. Матрица применяется в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.
