Линия по производству спирально-навивных воздуховодов SBKJ. Модель SBTF-1602

SBKJ
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Ø трубы: 80 - 1600 мм

Толщина металла: 0,4 - 1,3 мм

Тип формирующих колец: жесткие литые

Тип отрезки: роликовый нож

Вес: 2900 кг

Преимущества 3

Высококачественный аналог станка SPIRO Tubeformer 1602

Высокая рабочая скорость - до 60 м/мин

В станке применяются жесткие формирующие диаметр кольца и бесшумная роликовая отрезка готовой трубы

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Производство прямых участков спирально-навивных воздуховодов.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.

Круглые воздуховоды – это воздуховоды с круглым сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:






СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Линия по производству спирально-навивных воздуховодов SBTF-1602

ОТРЕЗНОЕ УСТРОЙСТВО

Уникальная запатентованная технология “летающих ножей” обеспечивает очень быструю и бесшумную отрезку воздуховода с качественной торцевой поверхностью без заусенцев

Линия по производству спирально-навивных воздуховодов SBTF-1602 ЖЕСТКИЕ ФОРМИРУЮЩИЕ КОЛЬЦА

Применение жёстких формирующих колец обеспечивает точность получаемого диаметра, высокую скорость навивки и герметичность замка

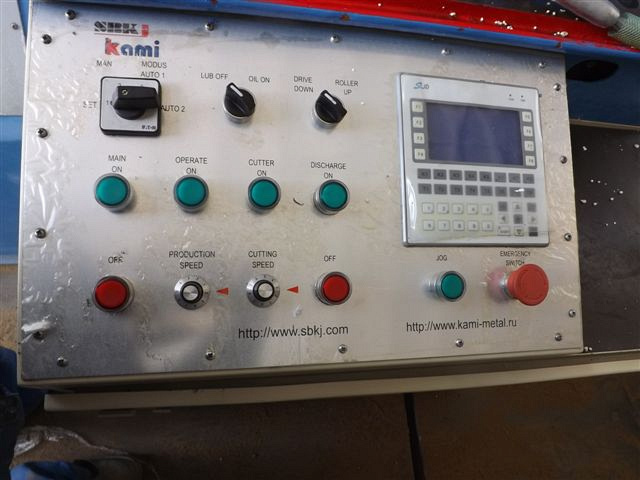

УПРАВЛЕНИЕ ОТ ЧПУ

Управление линией полностью автоматизировано. Весь процесс изготовления воздуховодов осуществляется по программе от системы ЧПУ. В комплект входит CAD/CAM программа. Автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.

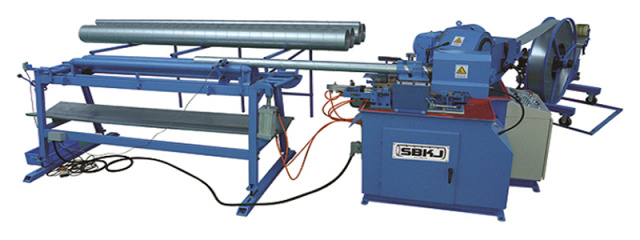

ЛИНИЯ ПО ПРОИЗВОДСТВУ СПИРАЛЬНО-НАВИВНЫХ ВОЗДУХОВОДОВ SBTF 1602

Представляет собой модель с надёжными механизмами, что делает его более производительным, экономичным и функциональным.

В ЭТОМ СТАНКЕ СОБРАНЫ НОВЫЕ ТЕХНОЛОГИИ

Которые направлены на повышение качества получаемой продукции и увеличение производительности. Запатентованная технология “летающих ножей” обеспечивает очень быструю и бесшумную отрезку воздуховода с качественной торцевой поверхностью без заусенцев.

МАКСИМАЛЕН ПО ПРОИЗВОДИТЕЛЬНОСТИ, КАЧЕСТВУ И НАДЕЖНОСТИ

Благодаря современным технологиям и более широкому диапазону диаметров.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

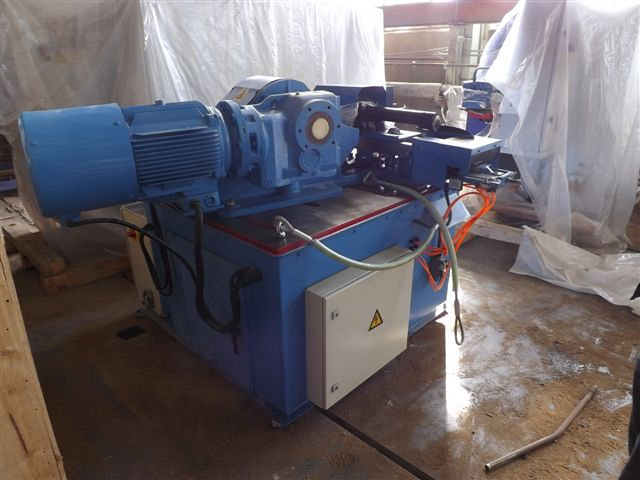

ПРОФИЛИРУЮЩИЙ СТАН

С комплектами режущей оснастки и формирующими роликами

Линия по производству спирально-навивных воздуховодов SBTF-1602

РАЗГРУЗОЧНЫЙ СТОЛ 3 М ПНЕВМАТИЧЕСКИЙ

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы, а также специальное пневматическое устройство, позволяющее автоматически откидывать отрезанную трубу в зону разгрузки

ФОРМИРУЮЩЕЕ КОЛЬЦО

В стандартной комплектации со станком идет одно кольцо (дополнительные кольца по спецификации заказчика - опция)

Линия по производству спирально-навивных воздуховодов SBTF-1602

ДЕКОЙЛЕР (РАЗМОТЧИК)

Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Линия по производству спирально-навивных воздуховодов SBTF-1602

ДОПОЛНИТЕЛЬНЫЙ РАЗГРУЗОЧНЫЙ СТОЛ 3 М ПНЕВМАТИЧЕСКИЙ

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы, а также специальное пневматическое устройство, позволяющее автоматически откидывать отрезанную трубу в зону разгрузки

Линия по производству спирально-навивных воздуховодов SBTF-1602

ФОРМИРУЮЩИЕ КОЛЬЦА

Кольца по спецификации заказчика Ø80 - Ø1600 мм

УСТРОЙСТВО ДЛЯ НАКАТКИ РЕБЕР ЖЕСТКОСТИ

Позволяет наносить ребра жесткости для придания дополнительной прочности спирально-навивной трубе. Может быть двухканавочной и одноканавочной

Модель SBTF-1602
Диаметры воздуховодов, мм 80 - 1600
Толщина металла, мм 0,4 - 1,3 - оцинкованная сталь 0,4 - 0,8 - нержавеющая сталь 0.4 - 1,3 - алюминий
Ширина ленты (штрипсы), мм при толщине металла до 1 - 137, свыше 1 - 140
Шов по внешней поверхности воздуховода (по заказу с внутренней)
Рабочая скорость, м/мин макс. 60 (в зависимости от материала)
Производительность 270 трубы/час, 1 труба за 13,5 сек. (длина = 3 м / диаметр = 160 мм)
Электропитание, кВт / В / Гц 11 / 3 х 380 / 50
Пневматическая подводка, Бар / л/мин 7 / 15
Габаритные размеры:
Длина, мм 3000
Ширина, мм 1950
Высота, мм 1700
Вес, кг 2900
