Кромкообрезной станок ДКО-55М

Кромкообрезной станок ДКО-55М
  • Толщина заготовки: 70 мм

    Скорость подачи: 30 м/мин

    Мощность: 23,5 кВт

    Вес: 1040 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для продольной обрезки кромки и раскроя необрезных досок с целью получения максимальноговыхода обрезных пиломатериалов.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве кромкообрезного станка, а также станка для кромления горбыля.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Схема обработки кромкообрезной станок ДКО-55М Схема обработки Кромкообрезной станок ДКО-55М



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Максимальный выход обрезной доски;
  • Высокое качество получаемых пиломатериалов;
  • Точные геометрические размеры получаемой доски;
  • Подача бесступенчатая;
  • Не требует сортировки пиломатериала по ширине  за счет быстрого перемещения подвижной пилы;
  • Быстрота и удобство смены пил за счет консольного вала;
  • Простота в обслуживании;
  • Без проблем можно эксплуатировать станок в неотапливаемых помещения и при низких температурах, так как в станке отсутствует пневматика и гидравлика.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок имеет комбинированный пильный вал с подвижным узлом. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал консольного типа нижнего расположения. Подача материала осуществляется двумя верхними и двумя нижними приводными вальцами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется маховиком через червячно-зубчатую передачу.

Подвижная часть пильного вала позволяет смещать одну пилу в осевом направлении для быстрой переналадки на ширину доски. Регулировку пилы  осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски. На нерегулируемой части пильного вала устанавливаются от одной до трёх пил с фиксированной наладкой на размеры.

Такая конструкция позволяет производить следующие варианты раскроя:

  • При работе одной подвижной и одной неподвижной пилами - выпиливание стандартных обрезных досок разного размера с последующей сортировкой;
  • При работе одной подвижной и двумя-тремя неподвижными пилами - получение стандартных обрезных досок одного размера и обрезных досок или брусков разных размеров.

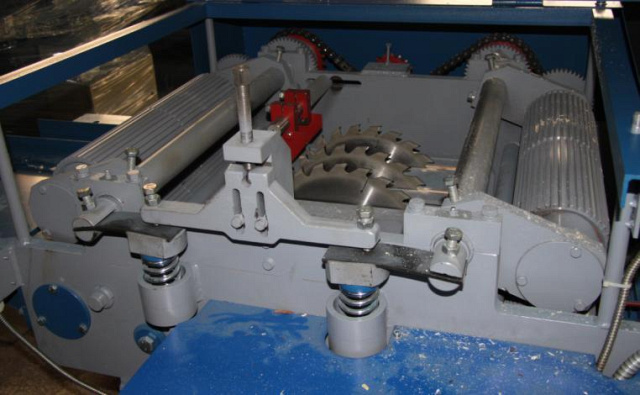

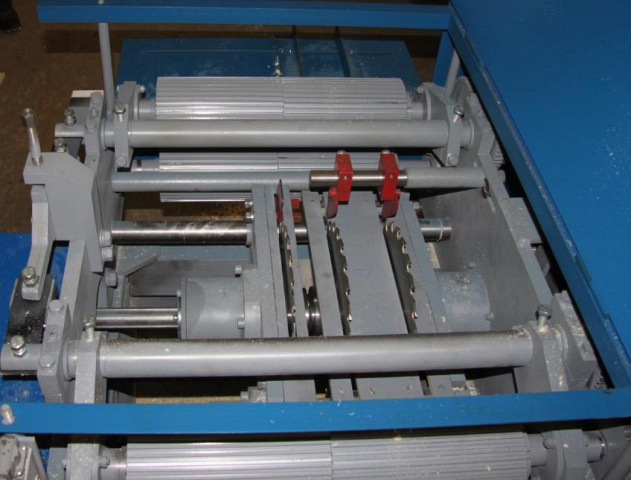

Перенастройка кромкообрезного станка ДКО-55М

ПИЛЬНЫЕ УЗЛЫ

На станке возможна установка одновременно двух (трех) неподвижных и (одной) подвижной пил. Это позволяет быстро производить перенастройку на необходимый размер пиломатериала.

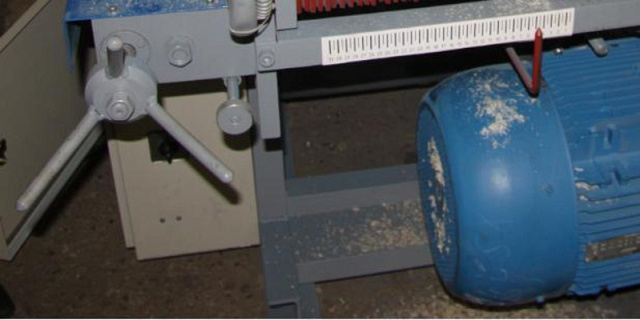

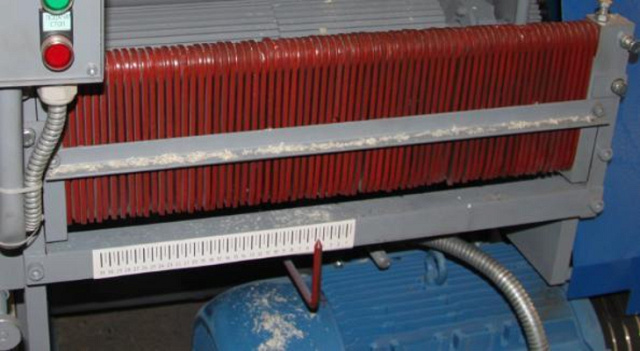

Регулировка пилы кромкообрезного станка ДКО-55М

ПЕРЕМЕЩЕНИЕ ПИЛ

Регулировку пилы  осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски.

Когтевая защита кромкообрезного станка ДКО-55М

КОГТЕВАЯ ЗАЩИТА

Когтевая защита на входе в станок препятствует выбросу заготовки и обеспечивает безопасную работу для оператора.

Подача заготовки кромкообрезного станка ДКО-55М

СИСТЕМА ПОДАЧИ

Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.

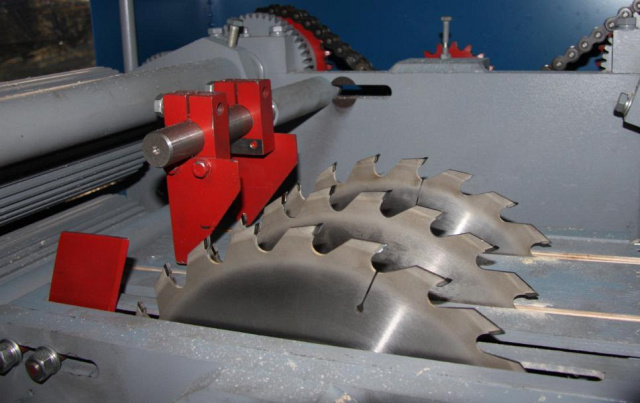

расклинивающие ножи кромкообрезного станка ДКО-55М

РАСКЛИНИВАЮЩИЕ НОЖИ

Расклинивающие ножи на выходе из станка препятствуют зажиму пил в процессе работы, существенно продлевая ресурс инструмента и значительно улучшая геометрию получаемого пиломатериала.

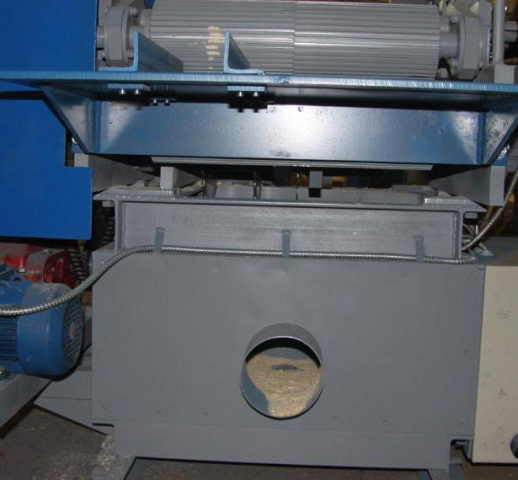

Аспирационные патрубки кромкообрезного станка ДКО-55М

УДАЛЕНИЕ ОПИЛОК

Аспирационные патрубки позволяют эффективно производить отвод опилок не тратя время на остановку станка для уборки отходов.

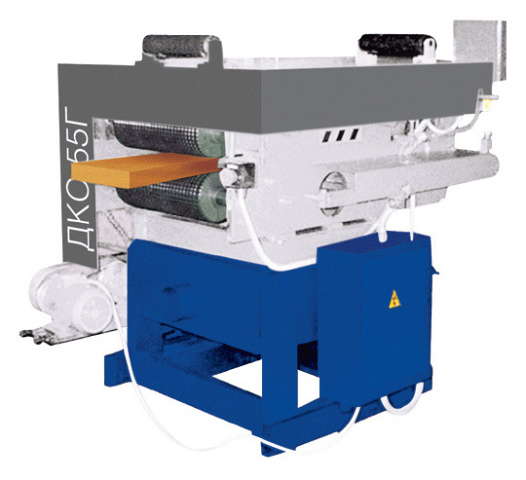

кромкообрезной станок ДКО-55М

КОМПЛЕКТУЮЩИЕ

При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя.

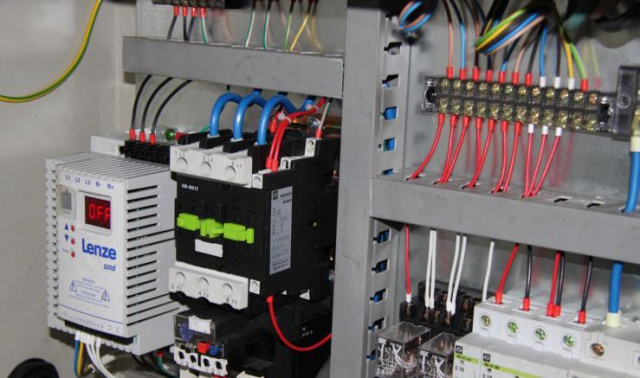

Используются подшипники известных фирм: SKF и FAG; электрика и электроника Lenze.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Роликовый стол мод РН 2-500 С

РОЛИКОВЫЙ СТОЛ МОД. РН 2-500 С

Для обеспечения стабильного пиления рекомендуем устанавливать приемные и подающие рольганги.

Возможность установки лазерного указателя пропила на крайнюю неподвижную пилу позволяет быстро и точно ориентировать необрезной материал.

Модель ДКО-55М
Размеры обрабатываемого материала
Толщина, мм 19 - 70
Ширина, мм до 700
Длина, мм 850 - 7000
Ширина выпиливаемой доски
Между неподвижными пилами, мм до 116
Между неподвижной и подвижной пилой, мм 80 - 243
Количество пил
Неподвижных, шт. 2(3)
Подвижных, шт. 1
Размеры устанавливаемых пил (Dнар. х d пос), мм 360 х 80
Скорость подачи, м/мин 0 - 30
Частота вращения пил, об/мин 2950
Количество электродвигателей, шт. 2
Суммарная мощность, кВт 22 + 1,5 = 23,5
Габаритные размеры:
Длина, мм 1450
Ширина, мм 1150
Высота, мм 1300
Вес, кг 1040
