Концевая корпусная фреза Blacksmith MTGN

Концевая корпусная фреза Blacksmith MTGN
  • Производитель: BLACKSMITH

    Страна: Германия

  • Ø: 25 - 40 мм

    Количество зубьев: 2 - 3 шт.

    Пластина: RPMW 1003

    Угол фрезы: 90°

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

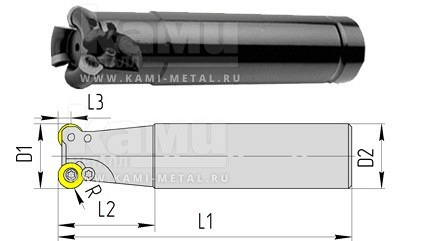

Модель MTGN-25R-150 MTGN-25R-200 MTGN-25R-250 MTGN-25R-300 MTGN-30R-150 MTGN-30R-200 MTGN-30R-250
D1 Диаметр фрезы, мм 25 25 25 25 30 30 30
R Радиус, мм 5 5 5 5 5 5 5
Число зубьев, шт. 2 2 2 2 2 2 2
L3 Длина режущей части, мм 5 5 5 5 5 5 5
L2 Длина шейки, мм 40 60 60 60 45 45 45
L1 Длина фрезы, мм 25 25 25 25 25 25 25
D2 Диаметр хвостовика, мм 150 200 250 300 150 200 250
Пластина RPMW 1003 RPMW 1003 RPMW 1003 RPMW 1003 RPMW 1003 RPMW 1003 RPMW 1003
Винт SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S
Ключ T15 T15 T15 T15 T15 T15 T15

Модель MTGN-30R-300 MTGN-35R-150 MTGN-35R-200 MTGN-35R-250 MTGN-35R-300 MTGN-40R-150 MTGN-40R-200
D1 Диаметр фрезы, мм 30 35 35 35 35 40 40
R Радиус, мм 5 5 5 5 5 5 5
Число зубьев, шт. 2 3 3 3 3 3 3
L3 Длина режущей части, мм 5 5 5 5 5 5 5
L2 Длина шейки, мм 45 45 45 45 45 45 45
L1 Длина фрезы, мм 25 32 32 32 32 32 32
D2 Диаметр хвостовика, мм 300 150 200 250 300 150 200
Пластина RPMW 1003 RPMW 1003 RPMW 1003 RPMW 1003 RPMW 1003 RPMW 1003 RPMW 1003
Винт SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S SCR-CRP4, SCR-W3/16S
Ключ T15 T15 T15 T15 T15 T15 T15

НАЗНАЧЕНИЕ:

Корпусная фреза используется преимущественно для контурного фрезерования и расфрезеровывания в сплошном материале. Устанавливается кргулая односторонняя позитивная пластина RPMW.

У фрезы отсутствует центральный зуб, что делает невозможным осевое врезание в обрабатываемый материал (так называемое, плунжерное фрезерование).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фреза является металлорежущим инструментом, который устанавливается на фрезерных станках. Фреза предназначена для срезания слоя материала с заготовки для придания ей необходимой формы. При вращении фрезы её зубья, которые имеют форму острого клина, срезают слой металла. Устанавливается на станок преимущественно при помощи оправки под хвостовик Weldon.

Каждый тип фрез предназначен для определённых видов фрезерной обработки.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

На корпусные фрезы устанавливаются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами для обработки различных материалов. Пластины закрепляются механически с помощью винтов.
