Концевая корпусная фреза Blacksmith MSTR

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Ø: 16 - 40 мм

Количество зубьев: 4 шт.

Пластина QO_T: 0830 - 2062

Угол фрезы: 90°


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

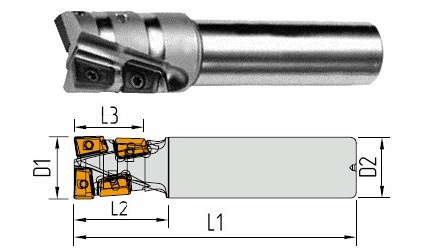

Модель MSTR-1616-120 MSTR-1616-175 MSTR-1716-120 MSTR-1716-175 MSTR-2020-130 MSTR-2020-185 MSTR-2120-130 MSTR-2120-185 MSTR-2525-140 MSTR-2525-220
D1 Диаметр фрезы, мм 16 16 17 17 20 20 21 21 25 25
Число зубьев, шт. 4 4 4 4 4 4 4 4 4 4
L3 Длина режущей части, мм 17 17 17 17 22 22 22 22 27 27
L2 Длина шейки, мм

30

30 30 30 35 35 35 35 40 40
D2 Диаметр хвостовика, мм 16 16 16 16 20 20 20 20 25 25
Пластина QOMT 0830 QOMT 0830 QOMT 0830 QOMT 0830 QOMT 1035 QOMT 1035 QOMT 1035 QOMT 1035 QOMT 1342 QOMT 1342
Винт TS201 TS201 TS201 TS201 TS251 TS251 TS251 TS251 TS301 TS301
Ключ T6 T6 T6 T6 T8 T8 T8 T8 T10 T10

Модель MSTR-2625-140 MSTR-2625-220 MSTR-3232-150 MSTR-3232-230 MSTR-3332-150 MSTR-3332-230 MSTR-3532-150 MSTR-3532-230 MSTR-4032-160 MSTR-4032-240
D1 Диаметр фрезы, мм 26 26 32 32 33 33 35 35 40 40
Число зубьев, шт. 4 4 4 4 4 4 4 4 4 4
L3 Длина режущей части, мм 27 27 35 35 35 35 40 40 44 44
L2 Длина шейки, мм 40 40 50 50 50 50 50 50 60 60
L1 Длина фрезы, мм 140 220 150 230 150 230 150 230 160 240
D2 Диаметр хвостовика, мм 25 25 32 32 32 32 32 32 32 32
Пластина QOMT 1342 QOMT 1342 QOMT 1651 QOMT 1651 QOMT 1651 QOMT 1651 QOMT 1651 QOMT 1651 QOMT 2062 QOMT 2062
Винт TS301 TS301 TS401 TS401 TS401 TS401 TS401 TS401 TS501 TS501
Ключ T10 T10 T15 T15 T15 T15 T15 T15 T25 T25

НАЗНАЧЕНИЕ:

Корпусная фреза используется преимущественно для контурного фрезерования и расфрезеровывания в сплошном материале. Устанавливается односторонняя позитивная пластина QOMT с 4 режущими кромками.

Концевая корпусная фреза "MSTR", применение

Наличие центрального зуба обеспечивает возможность осевого врезания в обрабатываемый материал (так называемого, плунжерного фрезерования).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фреза является металлорежущим инструментом, который устанавливается на фрезерных станках. Фреза предназначена для срезания слоя материала с заготовки для придания ей необходимой формы. При вращении фрезы её зубья, которые имеют форму острого клина, срезают слой металла. Устанавливается на станок преимущественно при помощи оправки под хвостовик Weldon.
Каждый тип фрез предназначен для определённых видов фрезерной обработки.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

На корпусные фрезы устанавливаются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами для обработки различных материалов. Пластины закрепляются механически с помощью винтов.
