Макс. размер заготовки:
3000 х 2000 х 1500 мм
Мощность шпинделя: 11 кВт
Количество канатов: 1 шт.
Вес: 5500 кг
НАЗНАЧЕНИЕ:
Станок предназначен для распиловки каменных блоков на определенный размер в полностью автоматическом режиме. Имеется возможность фигурного профилирования канатом.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

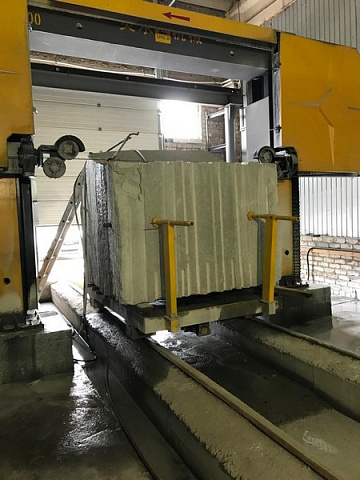

Данный станок применяется для пассировки блоков из натурального камня, распила блоков на плиты необходимой толщины, криволинейной резки блоков из натурального камня и т.д.

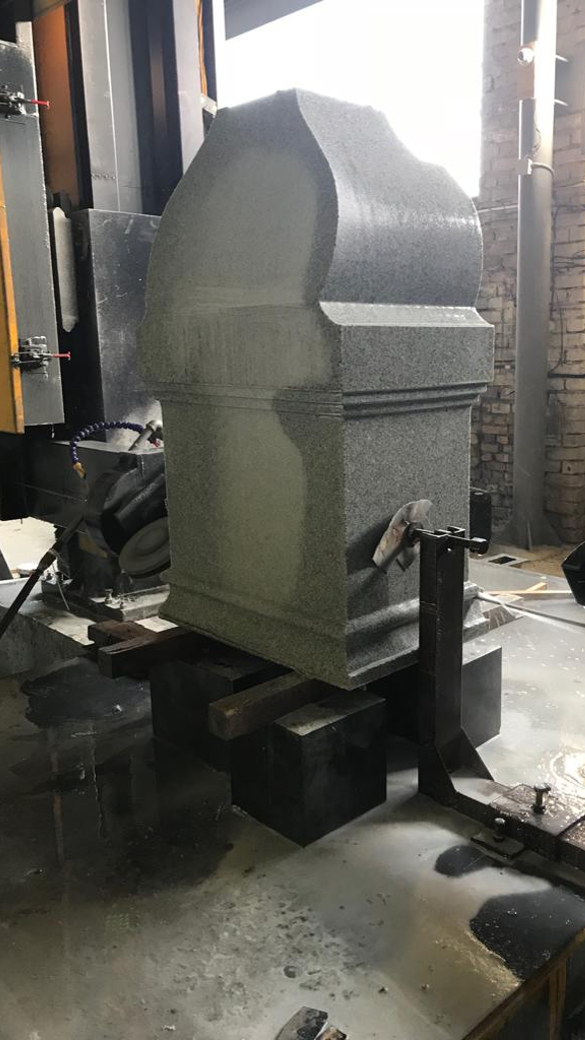

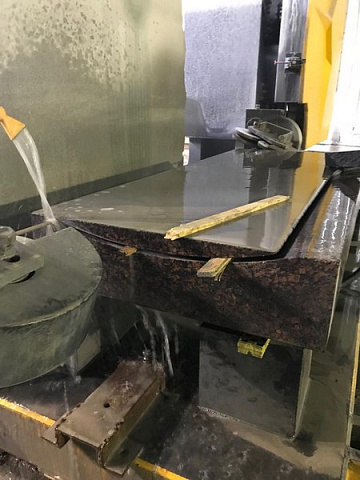

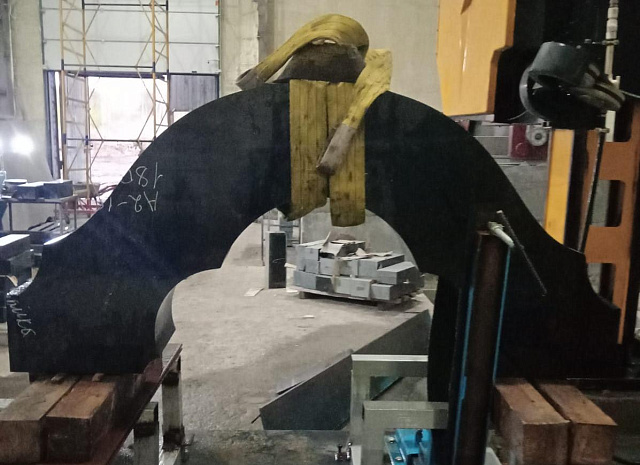

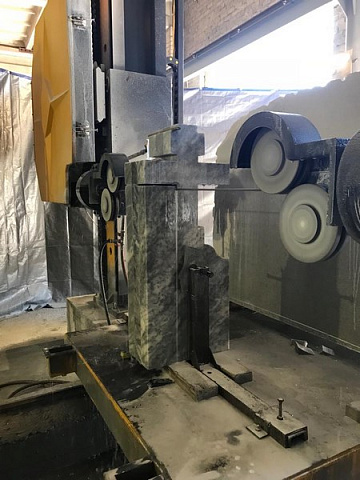

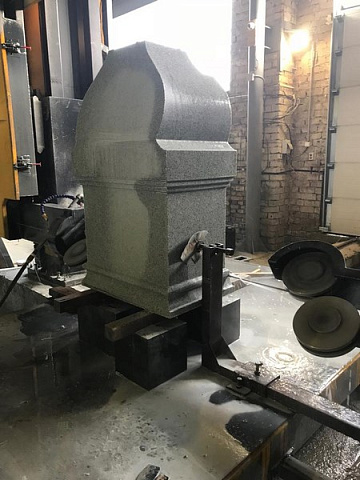

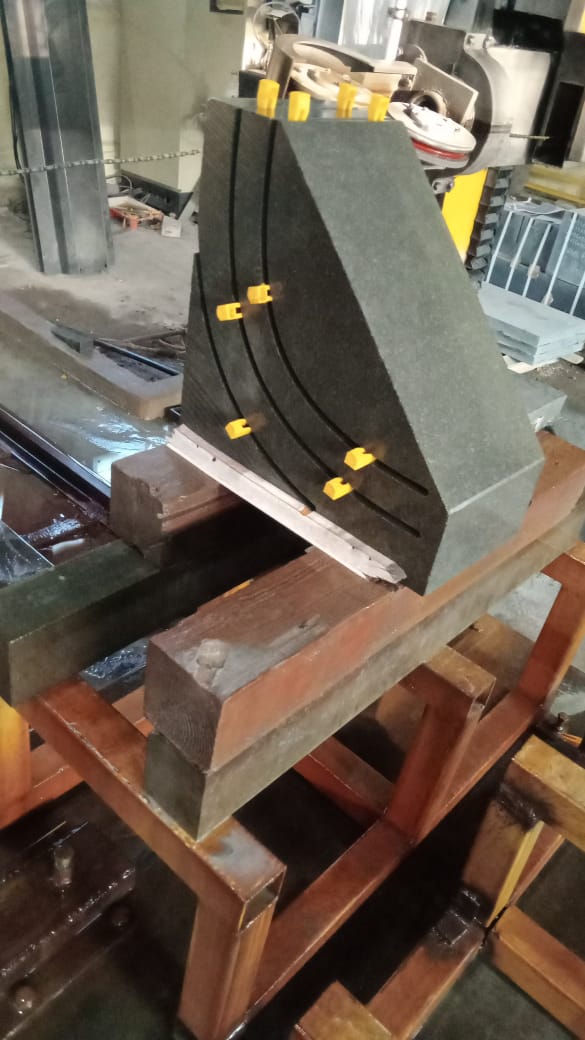

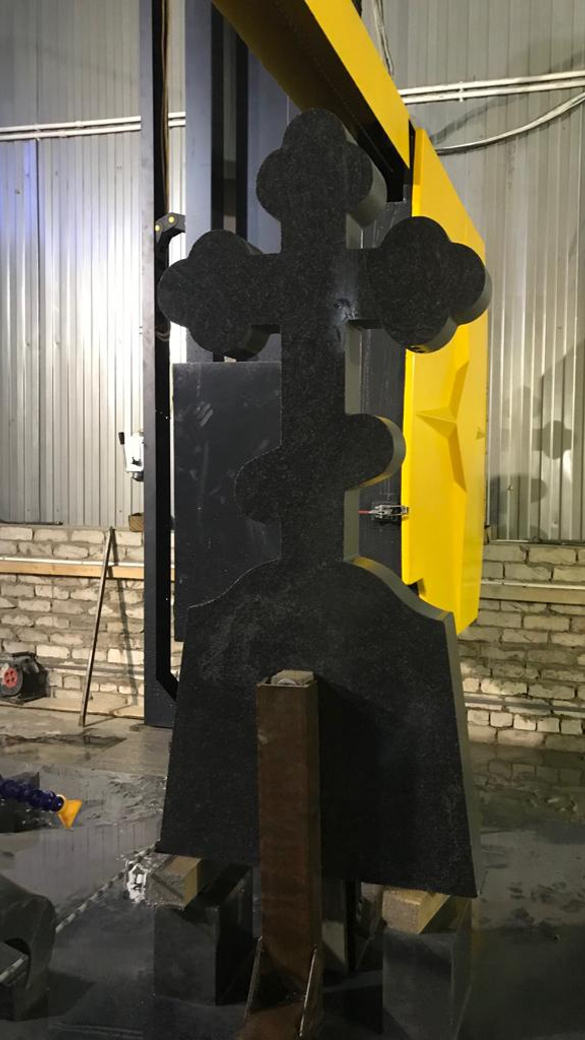

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ПРИНЦИП ДЕЙСТВИЯ:

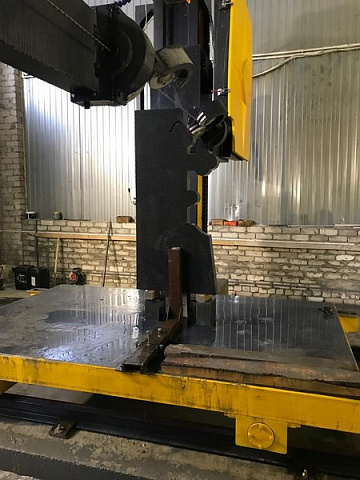

Станок оснащен тремя интерполированными осями, что позволяет распиливать блок под любым углом и по любому контуру. Отличается простотой и надежностью конструкции. Не требует больших подводов электроэнергии (общая установленная мощность 11 кВт). Простота управления и надежность узлов делает его незаменимым станком для предварительной пассировки блоков высотой до 2000 / 3000 мм и фигурного распила. Автоматические поворотные направляющие ролики обеспечивают равномерное натяжение каната внутри блока, благодаря чему достигается точность в размерах и геометрии получаемого изделия. Отличительной чертой от дисковых пил большого диаметра является то, что ход каната практически не ограничен, что позволяет делать полные пилы в блоках высотой 2 и 3 метра.

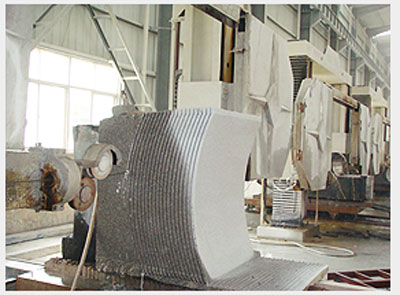

СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

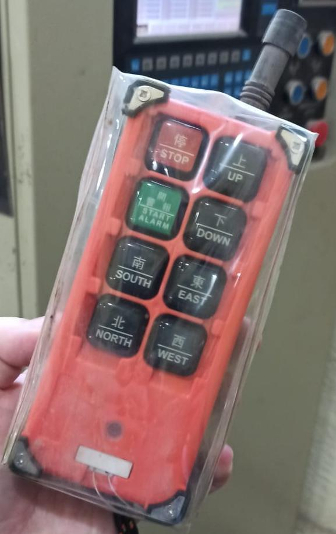

  | ПУЛЬТ УПРАВЛЕНИЯ ЧПУ Станок оснащен стойкой ЧПУ, а также беспроводным пультом управления, дублирующим основные функции станка. |

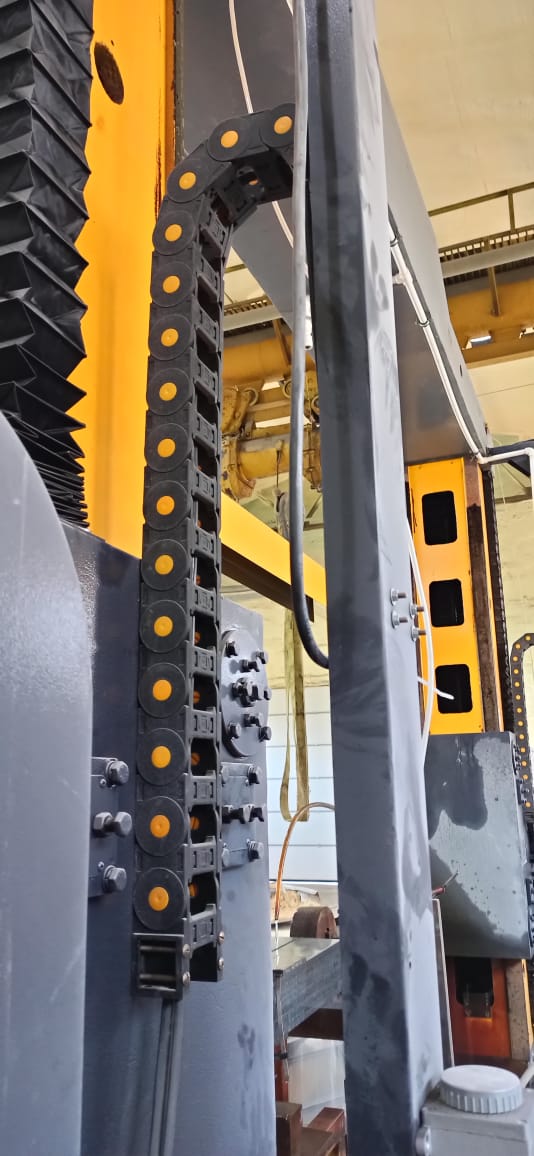

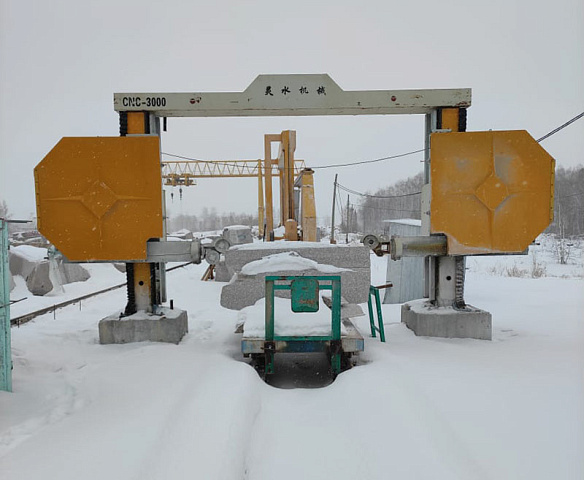

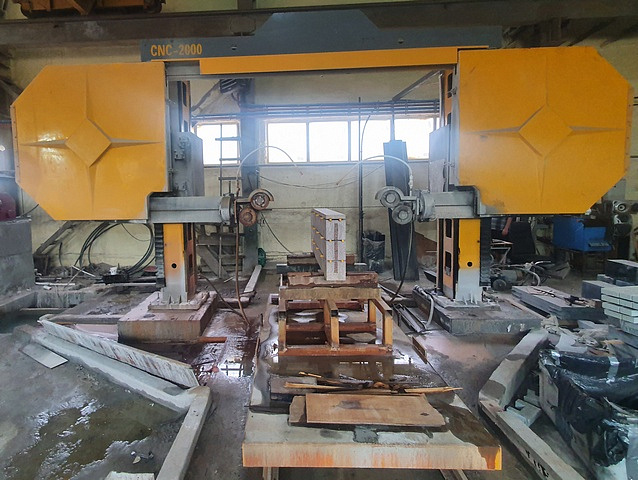

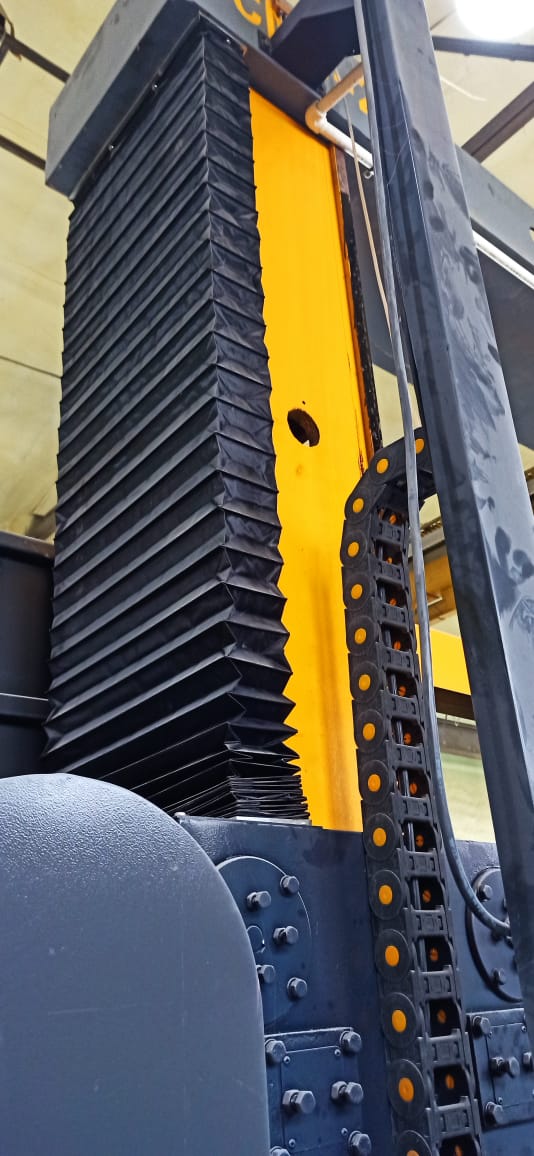

  | ЖЕСТКАЯ КОНСТРУКЦИЯ Состоит из двух металлических опор, портала с двумя барабанами для натяжения алмазного каната, рабочей тележки для заготовок. Конструкция обладает максимальной жесткостью и виброустойчивостью, позволяющей обрабатывать любые материалы, в т.ч. твердые граниты. Все направляющие защищены от пыли и воды защитными пластиковыми гофрами. Все электрические кабели аккуратно уложены в пластиковые кабельканалы, позволяющие избежать их обрыва. |

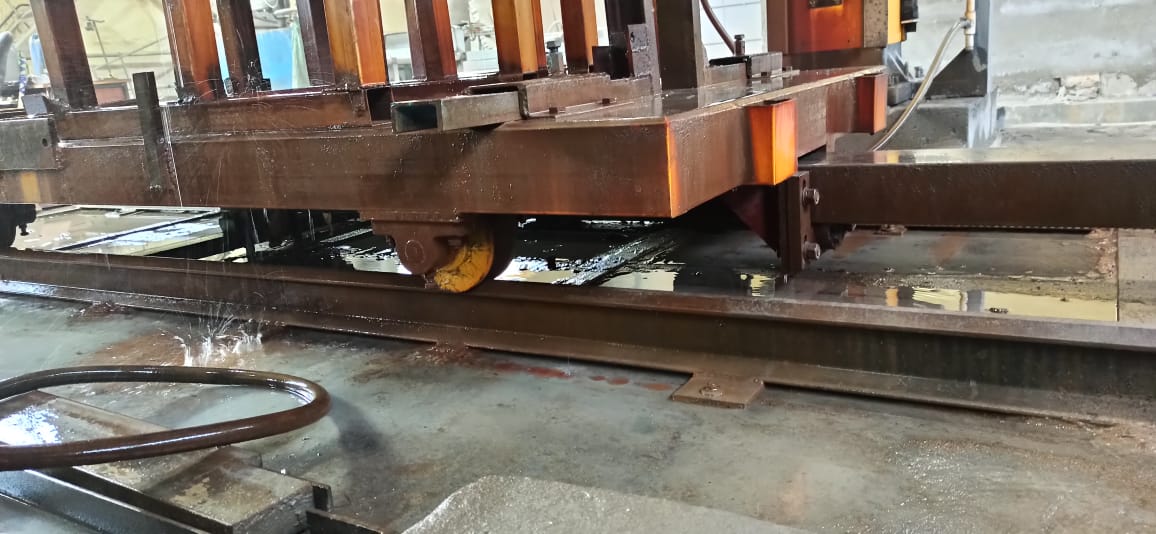

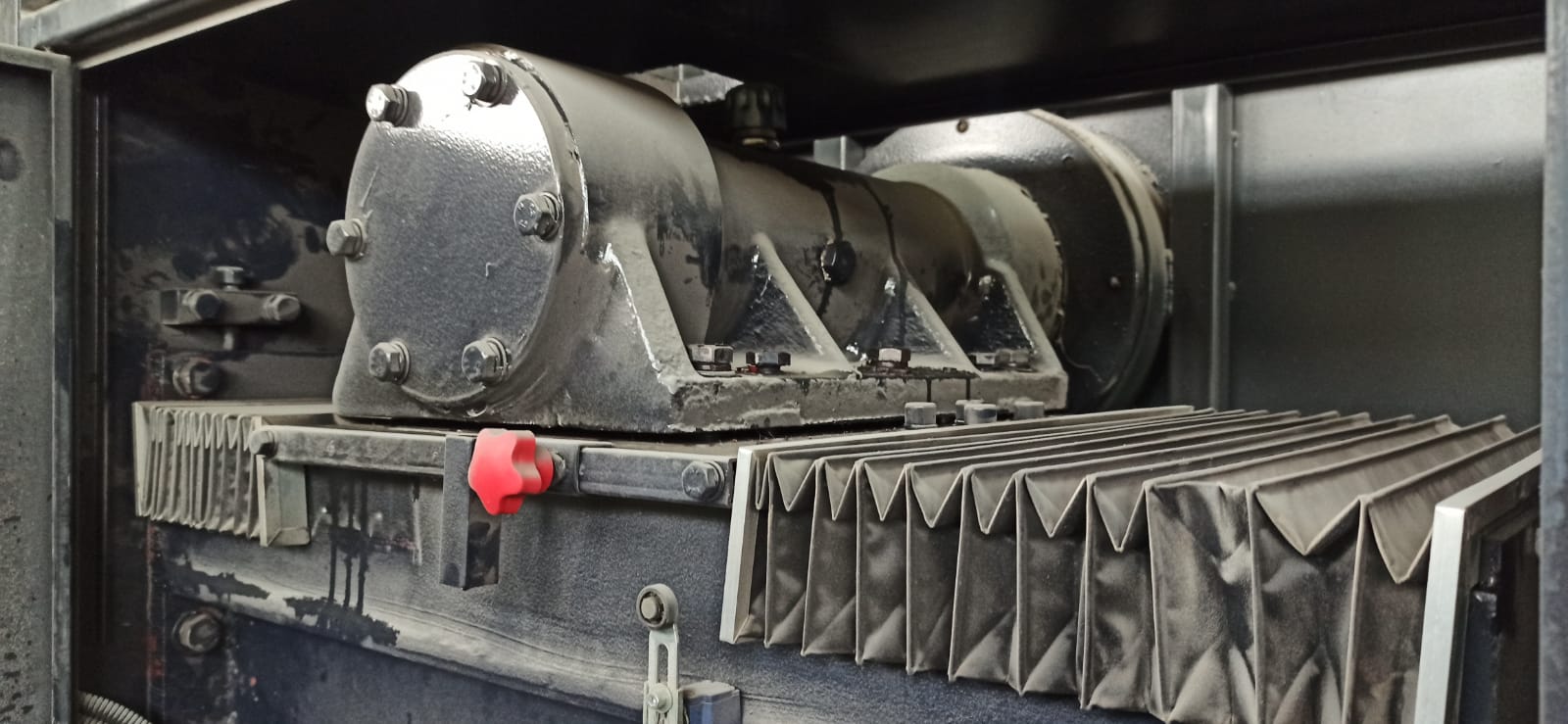

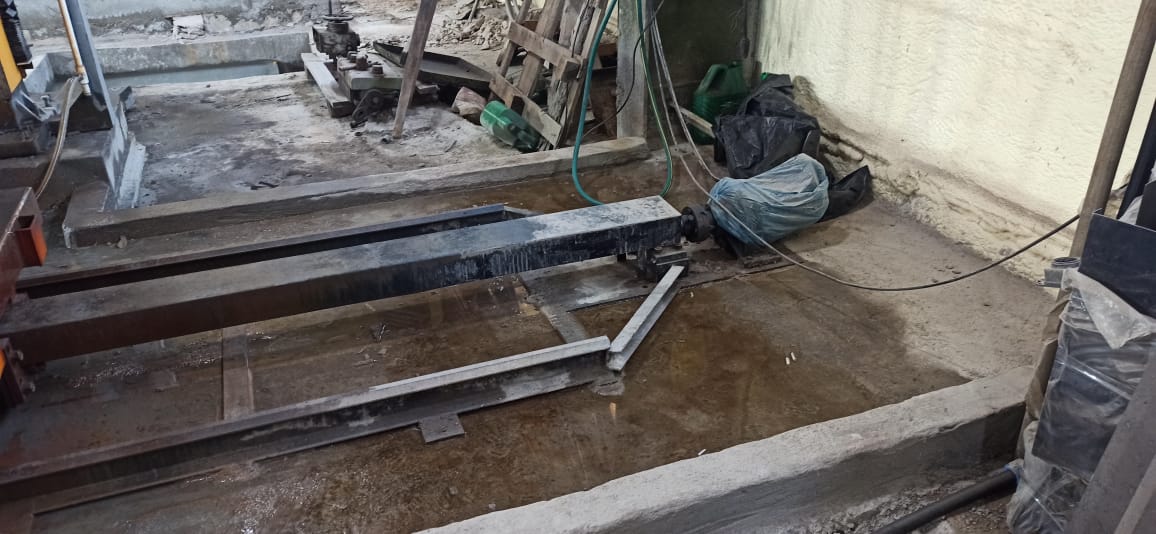

  | НАПРАВЛЯЮЩИЕ ПЕРЕМЕЩЕНИЯ РАБОЧЕГО СТОЛА В стандартной комплектации станка перемещение рабочей тележки осуществляется от собственного электродвигателя с помощью передачи «винт-гайка». Тележка перемещается по профильным рельсам длиной 5 метров. Размер рабочей тележки 2500 х 1300 мм. *По требованию длина рельс может быть увеличена на любой размер. В таком случае передача «винт-гайка» будет заменена на зубчатый редуктор |

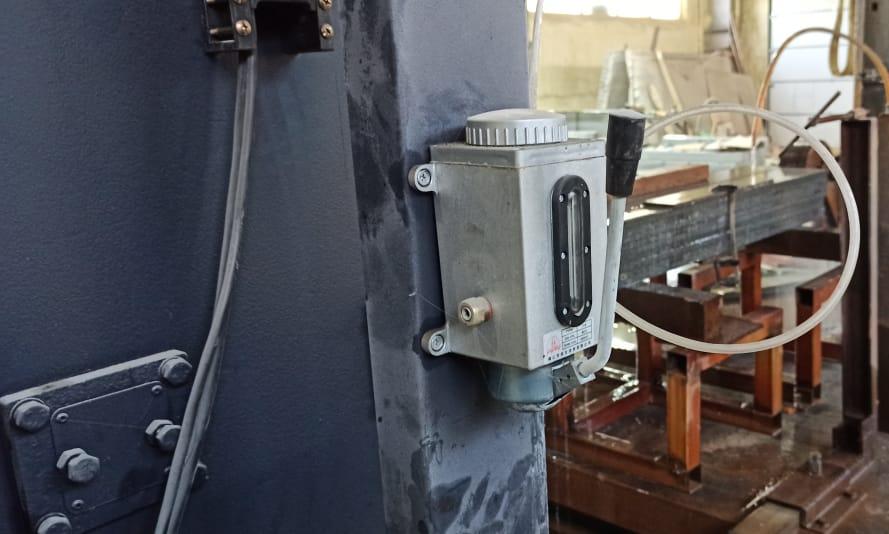

 | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ Станок оснащен централизованной системой смазки с ручным приводом для смазывания вертикальных направляющих обоих барабанов на двух опорах. |

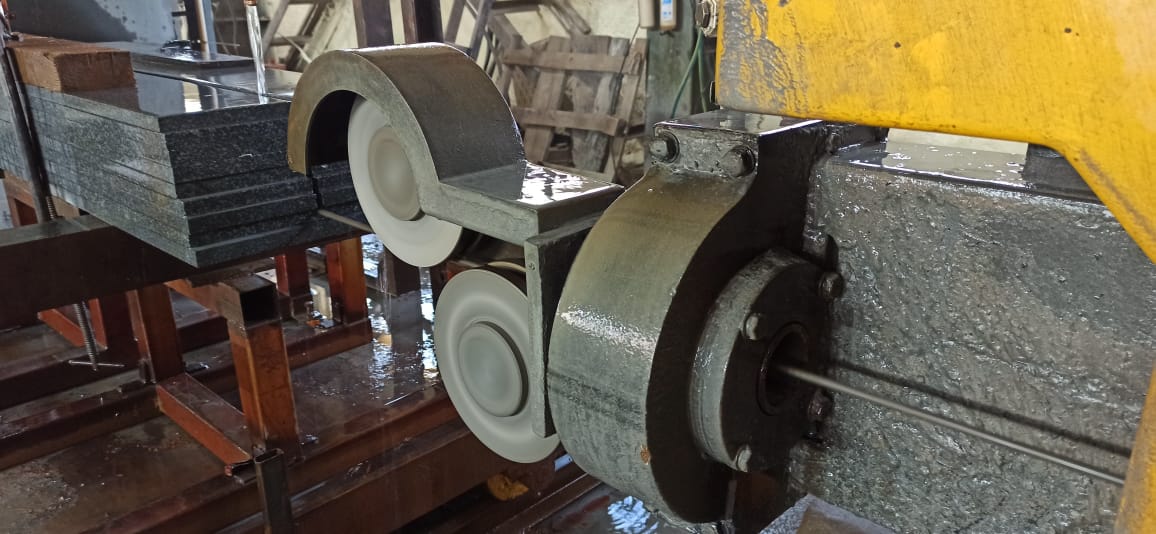

 | РОЛИКИ ДЛЯ СМЕНЫ НАПРАВЛЕНИЯ РЕЗКИ Станок оснащен поворотными роликами для смены направления резки с вертикального на горизонтальный и обратно |

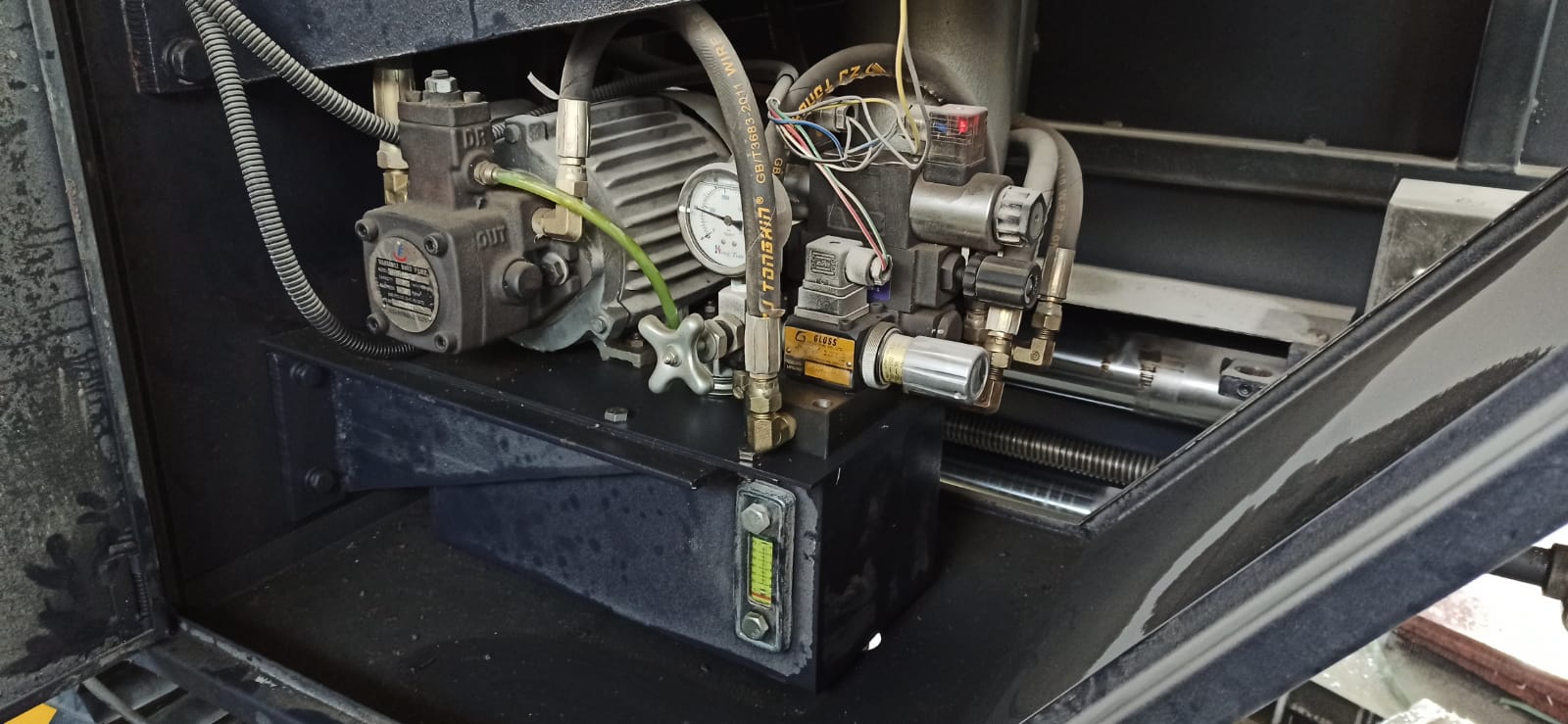

 | ГИДРАВЛИЧЕСКАЯ СИСТЕМА НАТЯЖЕНИЯ КАНАТА Станок оснащен гидравлической системой натяжения каната, позволяющей избежать провисания каната и его обрыва во время резки. |
 | УСИЛЕННЫЙ ВАЛ ВЕДУЩЕГО БАРАБАНА Главный вал ведущего барабана отличается своей жесткостью и прочностью. Имеет увеличенное расстояние между опорными подшипниками, позволяющее избежать «качания» барабана при смене направления резки с вертикального на горизонтальное |
