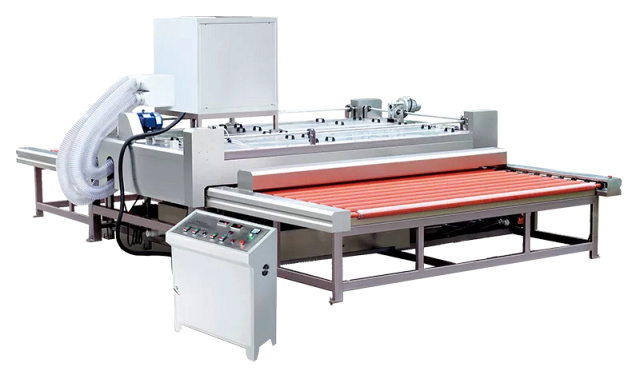

Станки для мойки стекла JET GLASS. Серия JW-L

Макс. ширина стекла: 3,0 м
Мин. размер стекла: 0,25 х 0,25 м
Скорость обр.: 0,7 - 15 м/мин
Кол-во щеток: 8 шт.
Толщина стекла: 3 - 30 мм
• Регулируемая бесступенчатая скорость подачи
• Корпус мойки выполнен из нержавеющей стали
• Регулировка щеточных вальцов на толщину стекла
• Четыре пары моечных щёток
• Сушильная камера проходного типа
• Мощный вентилятор сушильной камеры
• Рециркуляция охлаждающей жидкости
• Влагозащищённые электродвигатели
• Удобная система управления станком
• Отсекатель воды «Воздушный нож»
• Нагрев воды
• Предварительная мойка
• Мойка стекла с покрытием Low-E
• Лампы инфракрасной сушки
• Световой контроль качества
Модель | JW-16L | JW-18L | JW-20L | JW-25L | JW-30L |
Мин. размеры стекла, мм | 250 х 250 | 300 x 300 | 300 x 300 | 350 x 350 | 400 x 400 |
Макс. ширина, мм | 1600 | 1800 | 2000 | 2500 | 3000 |
Толщина, мм | 3 – 25 | 3 - 25 | 3 - 25 | 3 - 30 | 3 - 30 |
Скорость подачи стекла, м/мин | 0,7 – 10 | 0,7 - 10 | 0,5 - 12 | 0,5 - 12 | 1 - 15 |
Общая установленная мощность, кВт | 18 | 22 | 26 | 30 | 36 |
Количество щеток, шт. | 8 | 8 | 8 | 8 | 8 |
Количество обжимных валов, шт. | 6 | 6 | 6 | 6 | 6 |
Габаритные размеры: | |||||
Длина, мм | 5400 | 5400 | 6000 | 6000 | 6500 |
Ширина, мм | 2700 | 2900 | 3000 | 3400 | 3900 |
Высота, мм | 1800 | 1800 | 2600 | 2600 | 2600 |
Вес, кг | 1500 | 2000 | 3000 | 3500 | 4000 |
НАЗНАЧЕНИЕ:
Предназначен для одновременной мойки двух поверхностей стекла за один проход четырьмя парами щеток с целью обезжиривания пластей, удаления остатков оксида церия после полировки кромки и от абразивного материала после матирования и т. д.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству стекольной продукции, изготовлению стеклопакетов для оконных блоков различной конструкции из древесины и пластика, в мебельном производстве в цехах по изготовлению деталей из стекла (фасады, полки, столешницы и т.п.), а также на предприятиях строительной индустрии.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Регулируемая бесступенчатая скорость подачи
- Корпус мойки выполнен из нержавеющей стали
- Регулировка щеточных вальцов на толщину стекла
- Четыре пары моечных щёток
- Сушильная камера проходного типа
- Мощный вентилятор сушильной камеры
- Рециркуляция охлаждающей жидкости
- Влагозащищённые электродвигатели
- Удобная система управления станком
- Отсекатель воды «Воздушный нож»
- Нагрев воды
- Предварительная мойка *
- Мойка стекла с покрытием Low-E *
- Лампы инфракрасной сушки *
- Световой контроль качества *
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
КОРПУС СТАНКА
| |
КОНВЕЙЕРНЫЙ МЕХАНИЗМ ПОДАЧИ
| |
ПРИВОД ПОДАЧИ СТЕКЛА В ЗОНУ ОБРАБОТКИ
| |
МОЕЧНЫЕ ЩЕТОЧНЫЕ ВАЛЬЦЫ | |
ОСТЕКАТЕЛЬ ВОДЫ
| |
ВЕНТИЛЯТОР СУШИЛЬНОЙ КАМЕРЫ
| |
БАК С НАСОСОМ И ФИЛЬТРОМ | |
ПУЛЬТ УПРАВЛЕНИЯ СТАНКА |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ: *
ФУНКЦИЯ МОЙКИ СТЕКЛА С LOW-E ПОКРЫТИЕМ В секцию мойки устанавливаются щетки с тонким ворсом для мойки стекла с покрытием Low-E. | |
СЕКЦИЯ ПРЕДВАРИТЕЛЬНОЙ МОЙКИ СТЕКЛА Опрыскивающая система для предварительной мойки в зоне загрузки. | |
НАГРЕВ СТЕКЛА
| |
ОСВЕЩЕНИЕ
|
* В связи с возможной модернизацией оборудования просьба уточнять технические характеристики
