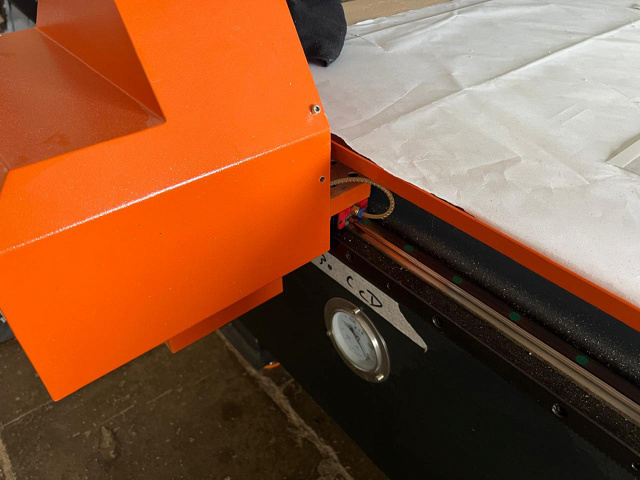

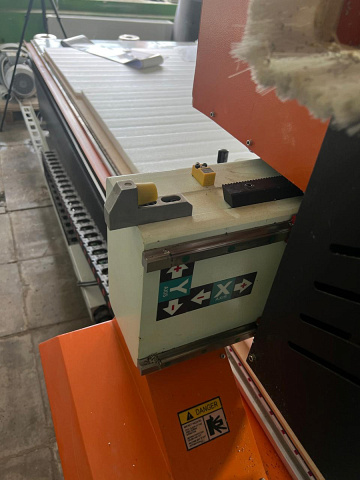

Планшетно-режущий плоттер Filato. Серия Optima CCD

НАЗНАЧЕНИЕ:

Станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов и для нанесения различных гравировок на поверхности деталей. Также конструктив станка позволяет использовать его для криволинейного раскроя различных мягких материалов используемых в самых разных отраслях.

Виды обрабатываемых материалов:

Плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», «Препрег», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, акриловое и оргстекло, различные виды картона и кожи, плѐнки, а также материалы на основе резины (каучука).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фрезеровка оргстекла

Оргстекло, акриловое стекло, плексиглас – искусственный материал на основе акриловых смол, сочетающий в себе все основные свойства пластиков: легкость, влагостойкость, относительная ударопрочность, низкая электропроводимость, пластичность. При этом оно светопроницаемо и хорошо сохраняет свой цвет под действием УФ-излучения. Область применения этих материалов достаточно широка: акрил используется, например, в сантехническом оборудовании. А из оргстекла делаются элементы мебели и освещения, в торговом оборудовании – полки и ценники, для рекламы – демонстрационные конструкции, вывески, различные изделия наружной рекламы, таблички, брелоки, номерки и прочие декоративные или сувенирные элементы.

Резка резинотехнических изделий

Резка резины – нетривиальная задача, вручную она выполняется непросто. А с лазерным резаком не всегда получается нужный результат. Известные свойства резины – эластичность, долговечность, низкая электропроводность – делают этот материал незаменимым в производстве подложек, уплотнителей.

Резка ПВХ

Поливинилхлорид (или ПВХ) – недорогой пластик, один из наиболее часто используемых материалов для заказа различных конструкций. Этот легкий материал обладает высокой влаго- и светостойкостью, он трудно воспламеняем, устойчив к воздействию щелочей и кислот, а также большинства бытовых химических веществ. Поливинилхлорид относится к универсальным и безопасным пластикам. Он применяется в таких областях как наружная реклама: для изготовления вывесок, различных табличек, значков, стендов.

Резка пенопласта, пенополистирола

Из пенопласта изготавливают различные элементы интерьера, декорации, бутафорию для съемок съемок и сцены, различные арт-объекты, фигуры для оформления улиц, парков. Также пенопласт применяется для изготовления объемных логотипов и надписей. Для рекламы из пенопласта изготавливают различные конструкции больших размеров, демонстрируя их на выставках.

Резка различного текстиля

Технические ткани раскраивают для производства различных элементов конструкций: для строительства, самолетостроения, нефтепереработки, сельского хозяйства, пищевой промышленности, автомобильной, химической промышленности, для мебельного производства, дорожного строительства, здравоохранения, для нужд оборонно-промышленного комплекса и пр.

Резка изолона

Данный материал нашел применение в производстве детских развивающих пазлов, сборных конструкций, ковриков, вкладок для теплоизоляции и амортизации чехлов музыкальных инструментов, различных элементов из фольгированного изолона (сумки-холодильники), элементов из изолона для ортопедической обуви. Изолон также применяют как собственно упаковочный материал, для защиты оборачивая в него крупные вещи, так и для создания элемента упаковки – ложементов в ящики, портфели, сумки, папки. Для укладки инструментов, хрупких стеклянных, фарфоровых, фаянсовых и керамических изделий. А также как вкладыши в обувных коробках для защиты обуви от деформации и как прокладочные листы.

Резка ткани

Раскрой тканных материалов и на их основе, текстиля, а также различных видов кожи позволяет делать коммерческий раскрой при создании индивидуального пошива, различных узоров и многого другого.

Резка EVA

Материал ЭВА становится все более популярным. Изделия из него используются в спорте, детских игрушках, обуви, изготовлении ложементов. Технические характеристики листового материала EVA предполагают его различную плотность. Плоттерная резка ЭВА возможно при любых показателях плотности.

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.
	СТАЛЬНОЙ ПОРТАЛ Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.
	СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.
	КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X –Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
	СКОРОСТНАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.
	ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДПШИПНИКАМИ ПО ОСЯМ Х / Y / Z Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Каждый подшипник имеет встроенную тавотницу для регламентного обслуживания.
	СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ MARKV8 Для управления работой станка установлена система управления MARKV8. Система позволяет управлять фрезерным узлом, а также осциллирующим ножом и камерой для считывания меток, проста и удобна в эксплуатации и позволяет загружать векторы для обработки с различных программ.
	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ “HQD” (5,5 КВТ - 24 000 ОБ/МИН) Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (24 000 об/мин) и мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Охлаждение шпинделя во время его работы осуществляется потоком жидкости по замкнутому контуру, поступающим от помпы. Замена инструмента в шпинделе осуществляется вручную при помощи специального ключа.
	ГИБРИДНЫЕ ЭЛЕКТРОДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДЫ) Установленные на каждом узле для перемещения по всем осям. За счет интегрированных энкодеров обеспечивается точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаѐтся посредством ременных редукторов, которые в свою очередь, обеспечивают необходимый коэффициент редукции и необходимое усилие.

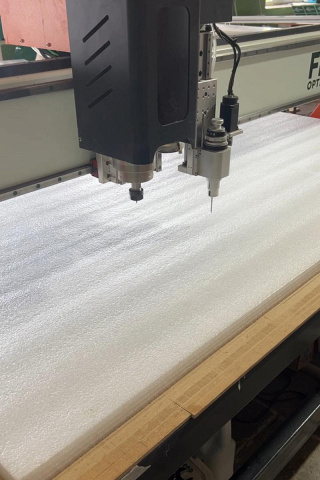

	УЗЕЛ ОСЦИЛИРУЮЩЕГО НОЖА Данный узел позволяет производить прямой и криволинейный раскрой материалов различной сложности. Поворот ножа управляется сервоприводом. Узел интегрирован на портале и работает на высоких скоростях. Для определения координатной сетки используется цифровая камер, оснащенная подсветкой. Это позволяет быстро настроить шаблоны и добиться точных резов.
	ВАКУУМНЫЙ СТОЛ Рабочий стол станка изготовлен из износостойкого полимера. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов.
	ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X / Y / Z Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ Высокопроизводительный пластинчато-роторный безмасляный насос обеспечивает производительность до 360 м3/час, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.
	ВИХРЕВОЙ НАСОС Вихревой насос имеет низкую степень вакуума и более высокий КПД по сравнению с другими насосами. Производительность данных насосов достигает до 530 м3/ч. Также некоторые модели имеют двухконтурную систему продувки. Конструкция очень надежная в виду простой конструкции и как следствие очень надежная.
