Фрезерный станок с ЧПУ Beaver STONE 1325-2HMA

Цена по запросу
Связь с ведущим специалистом
face-company

Зона обработки, мм:

X - 1300, Y - 2500, Z - 400

Шпиндель: 5,5 кВт

Частота вращения: 0 - 24 000 об/мин

Смена инструмента: ручная

Вес: 2000 кг

НАЗНАЧЕНИЕ:

Предназначен для высококачественного фрезерования и гравирования поверхностей деталей по плоскости и в 3-х мерном пространстве (2D и 3D фрезерование).



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Камнеобработка:

Барельефы, ритуальная продукция, надписи, гравировка, фрески.

Мебельное производство:

Простые и сложные фасады (в том числе с художественной резьбой), элементы эксклюзивной мебели со сложной резьбой.

Отделка интерьеров:

Элементы каминов, барельефы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

Фигурные наличники на окна и двери с резьбой насквозь

Декоративные элементы для украшения домов

Балясины для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Реклама:

Вырезка букв, логотипов, подставок, эмблем и т.д.

Виды обрабатываемых материалов:

Искусственный и натуральный камень, дерево, алюминий, МДФ, ДСП, пластики



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:














СХЕМЫ ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

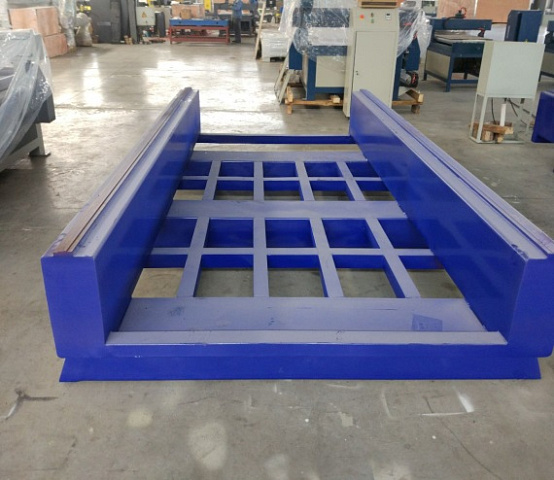

ЖЕСТКАЯ СТАНИНА

Сварная станина изготовлена из стальных труб прямоугольного сечения толщиной 10 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

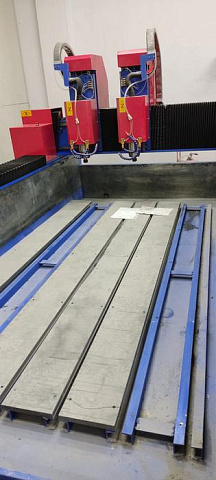

СТАЛЬНЫЕ ПЛАСТИНЫ РАБОЧЕГО СТОЛА С «Т» ПАЗАМИ

Обеспечивается надежный механический зажим обрабатываемых заготовок. Рабочий стол дополнительно покрыт упрочненным капролоном, а также по бокам обшит листами из нержавейки для защиты рабочего пространства от брызг и пыли, образующихся в процессе обработки.



ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Сечение направляющих - 25

Производитель – (HIWIN Корея).

КОСОЗУБАЯ ШЕСТЕРНЯ - РЕЙКА ПО ОСЯМ Х И У

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

ШАГОВЫЕ ДВИГАТЕЛИ С РЕМЕННЫМ ПРИВОДОМ

Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности.

ШАРИКОВИНТОВАЯ ПАРА ПО ОСИ Z

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

ШПИНДЕЛЬ МОД. GDK125-18-24 5,5 КВТ

Высокая частота вращения (24 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из камня, а также ДСП, МДФ, пластика, акрила и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции.

Охлаждение шпинделя осуществляется за счет внутреннего контура, проходящего через шпиндель. Охлаждение инструмента осуществляется за счет внешних гибких шлангов.

Тип цанги - ER25

Диаметр хвостовика: 4,6,8,10,12

КОНТАКТНЫЙ ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ

Предназначен для измерения длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала.

РУЧНАЯ СИСТЕМА СМАЗКИ

Предназначена для периодического смазывания всех подшипников в направляющих в целях увеличения срока службы станка.

ПУЛЬТ УПРАВЛЕНИЯ RICH AUTO A18 / A11 (в зависимости от модели)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

ТОКАРНЫЙ УЗЕЛ

Позволяет наносить барельефы на тела вращения (балясины, перила, вазы и т.д.)

Хар-ки токарного узла:

  • Диаметр - 250 мм
  • Длина - 1500 мм

СИСТЕМА ОХЛАЖДЕНИЯ

Система охлаждения станка состоит из 2-х водяных насосов:

  • Один насос охлаждает шпиндель и работает в замкнутом цикле

  • Второй насос охлаждает инструмент

Оба насоса входят в комплект станка.

ЗИП

Включает в себя:

  • набор алмазных фрез

  • набор цанг ER-25 для крепления алмазных фрез

  • набор гаечных ключей и шестигранников

  • набор зажимных струбцин

  • набор опорных ножек для установки

  • запасные ремни для шаговых двигателей


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Водяные насосы для охлаждения инструмента и шпинделя - 2 шт.
Датчик измерения длины инструмента - 1 шт.

Пульт управления станком – 1 шт.

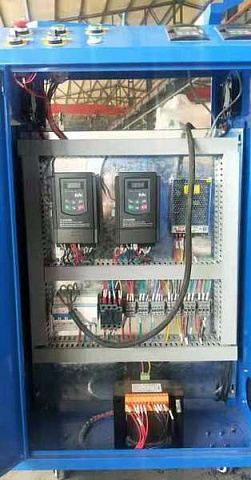

Электрический шкаф – 1 шт.

Токарный узел (в зависимости от модели) – 1 шт.
Комплект ЗИП – 1 шт.
Модель
BEAVER STONE 1325-2HMA
Тип станины
Сварная из стальной трубы прямоугольного сечения с толщиной стенок 10 мм
Тип рабочего стола и ванны
Стальные пластины с Т-образными пазами, покрытые упрочненным капролоном, ванна обшита по обеим сторонам листами из нержавеющей стали
Тип передачи X \ Y \ Z
Косозубая шестерня-рейка  \ косозубая шестерня-рейка \ ШВП
Тип двигателя
Шаговый с ременным приводом
Смазка
Ручная централизованная система смазки
Система управления
DSP пульт A18 / A11 (в зависимости от модели)
Габаритные размеры:
