Зона обработки, мм:
X - 600, Y - 1200, Z - 300
Шпиндель: 3 кВт
Частота вращения: 0 - 24 000 об/мин
Система управления: NC-STUDIO
Вес: 500 кг
- Идеальный старт
- Минимальные инвестиции в производство
- Максимальная компактность
- Простое управление

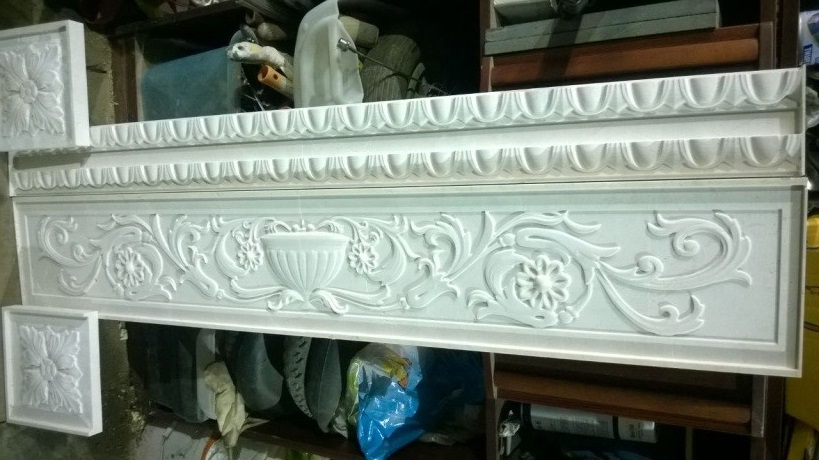

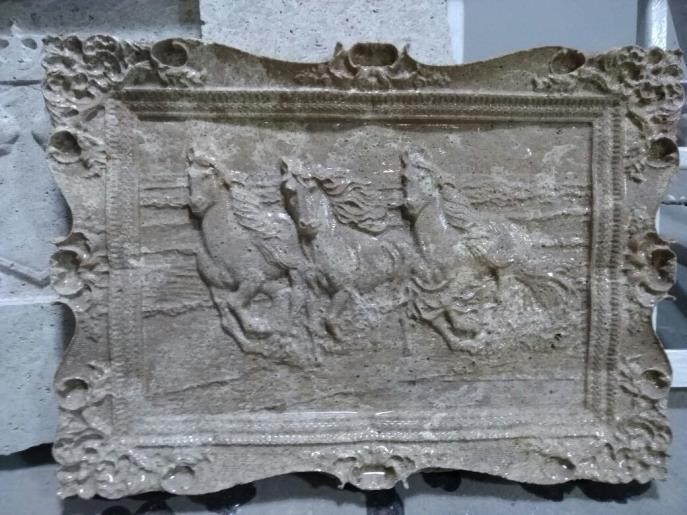

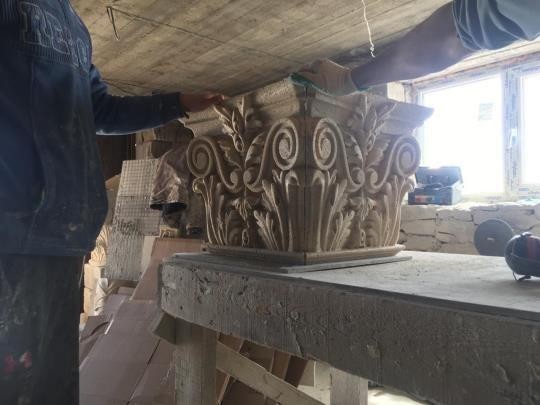

Предназначен для высококачественного фрезерования и гравирования поверхностей деталей по плоскости (2D и 3D фрезерование).

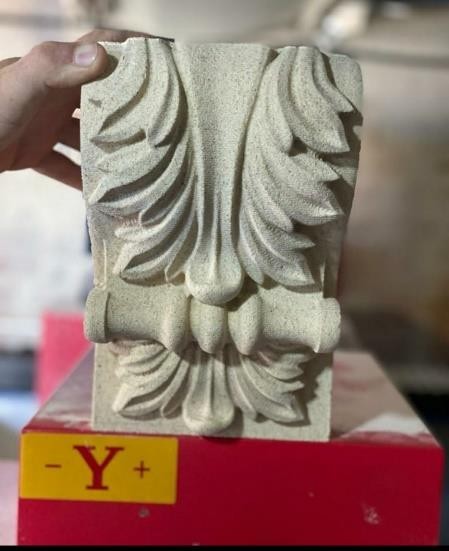

Натуральный и искусственный камень, МДФ, ДСП, алюминий, пластик, акрил.

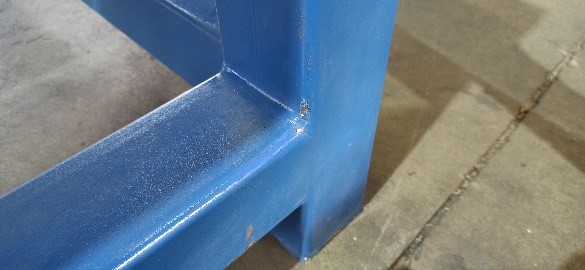

Сварная станина изготовлена из стальных труб прямоугольного сечения толщиной 10 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ.
Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

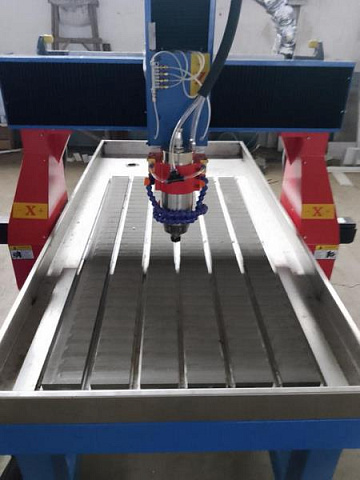

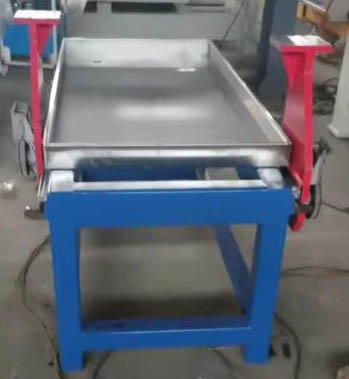

Обеспечивается надежный механический зажим обрабатываемых заготовок. Рабочий стол дополнительно покрыт упрочненным капролоном.

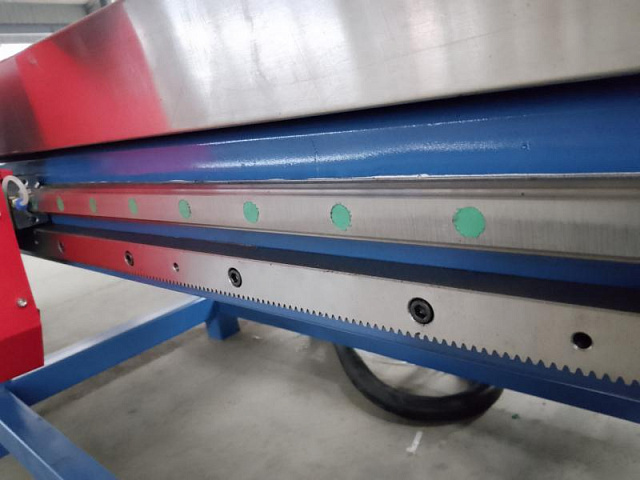

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х и Y. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

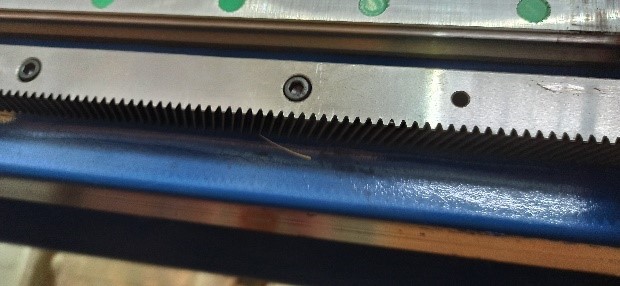

Сечение направляющих и рейки - 25.

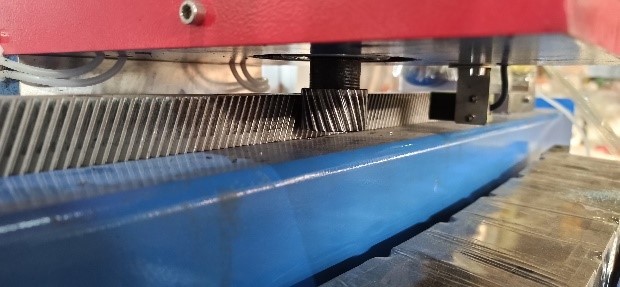

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев.
Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

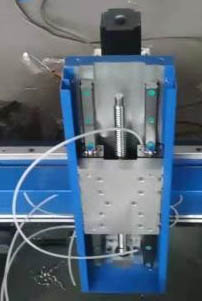

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

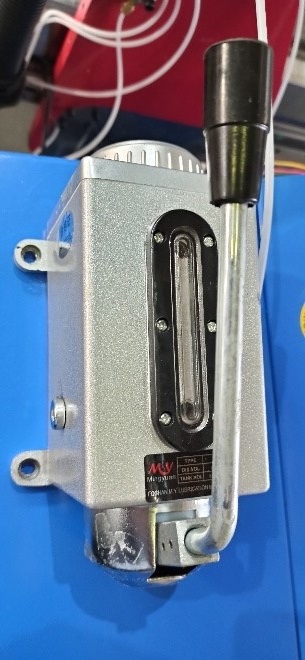

Предназначена для периодического смазывания всех подшипников в направляющих в целях увеличения срока службы станка.

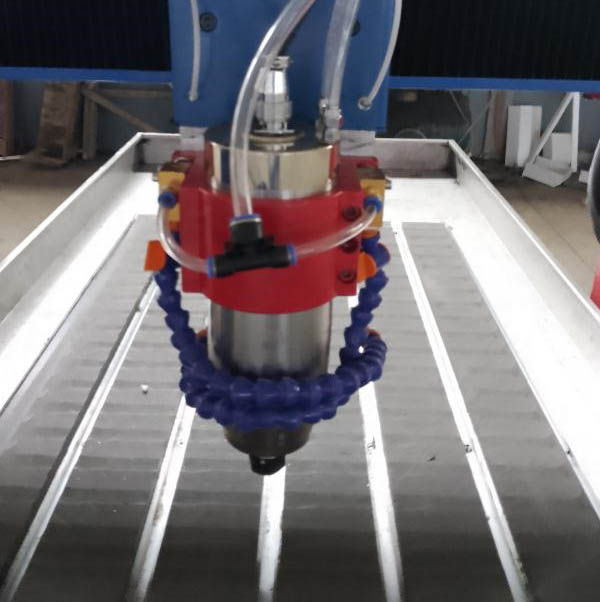

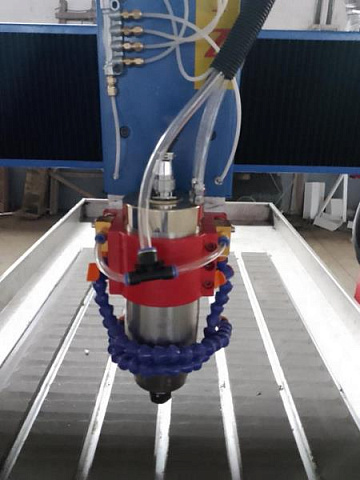

Высокая частота вращения (24 000 об/мин) и достаточная мощность (3 кВт) дает возможность осуществлять обработку деталей из камня, а также ДСП, МДФ, пластика, акрила и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции.
Охлаждение шпинделя осуществляется за счет внутреннего контура, проходящего через шпиндель. Охлаждение инструмента осуществляется за счет внешних гибких шлангов.
Тип цанги - ER20.

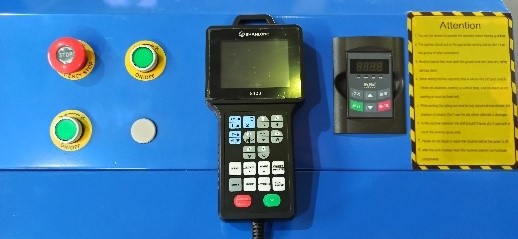

Одна из самых доступных и надежных систем управления:
- Полная поддержка 3D-обработки;
- Функция «LookAhead»;
- высокая надежность;
- простота освоения;
- интуитивно понятный интерфейс;
- удобная графическая оболочка;
- возможность виртуальной симуляции управляющих программ;
- совместимость с таким программным обеспечением как Solid;
- Works, Type 3, ArtCam и пр.;

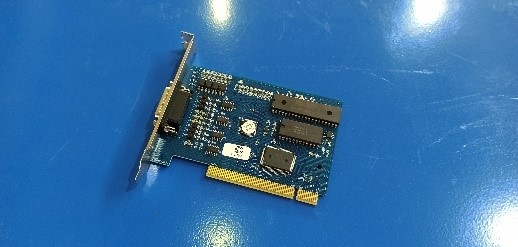

Поставляется с платой, установленной внутри силового шкафа фрезерного станка с ЧПУ и выполняет функции объединения всех силовых управляющих контуров и датчиков положения инструмента и портала. Плата управления монтируется в PСI слот персонального компьютера на материнских платах размерности ATX и miniATX.

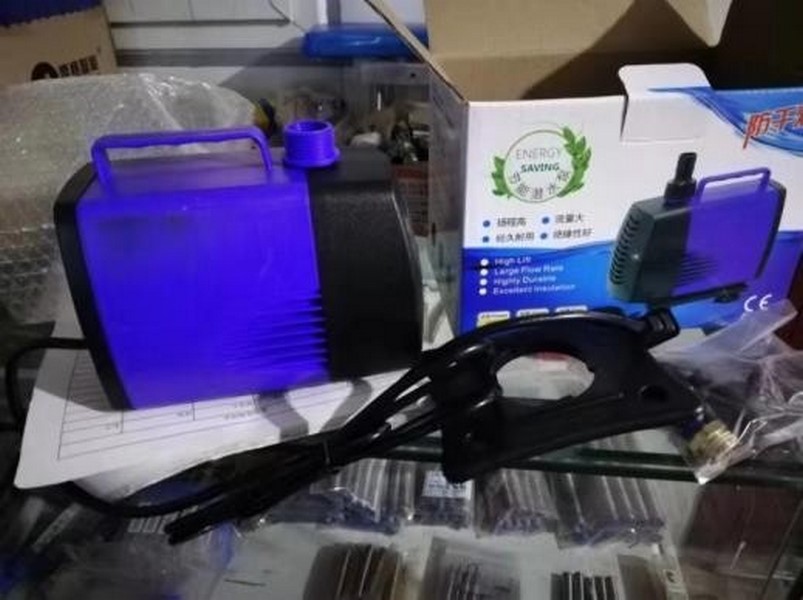

Система охлаждения станка состоит из 2-х водяных насосов:
- Один насос охлаждает шпиндель и работает в замкнутом цикле;
- Второй насос охлаждает инструмент.
Оба насоса входят в комплект станка.
Включает в себя:
- набор алмазных фрез;
- набор цанг ER-25 для крепления алмазных фрез;
- набор гаечных ключей и шестигранников;
- набор зажимных струбцин;
- набор опорных ножек для установки;

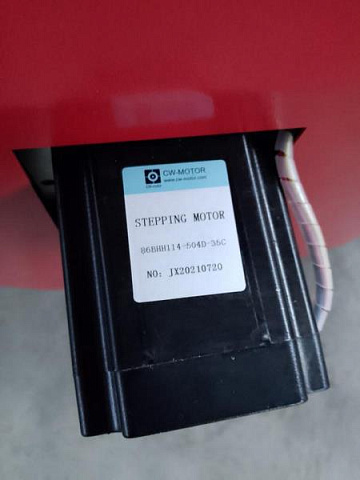

- запасные ремни для шаговых двигателей.
