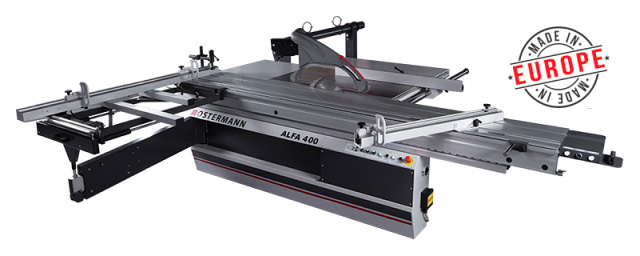

Форматно-раскроечный станок OSTERMANN. Модель ALFA 400

OSTERMANN
ЕвросоюзЕвросоюз
657 532 р
591 779 р
В лизинг от 7 989 р/мес
Связь с ведущим специалистом

Длина каретки: 3200 мм

Вылет пилы: 125 мм

Мощность: 5,5 + 0,75 кВт

Вес: 1050 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Модель ALFA 400
Ход каретки:
Наибольшая длина пропила, мм 3200
Размеры основного стола:
Длина, мм 1200
Ширина, мм 750
Размер подвижной каретки:
Длина, мм 3200
Ширина, мм 400
Размер основной пилы:
Диаметр, мм 350 (400*)
Посадочный диаметр, мм 30
Размер подрезной пилы:
Диаметр, мм 120
Посадочный диаметр, мм 22
Наклон пилы:
Угол наклона пилы, ° 0 - 45
Наибольшая высота пропила:
При вертикальном положении пилы, мм 100 (125*)
При наклоне 45°, мм 70
Ширина реза:
Между пилой и направляющей линейкой, мм 1250
Аспирация:
Диаметр патрубка, мм 120
Частота вращения шпинделя:
Основной пилы, об/мин 3800 / 5200
Подрезной пилы, об/мин 9000
Мощность электродвигателя:
Основной пилы, кВт 5,5
Подрезной пилы, кВт 0,75
Габаритные размеры:
Длина, мм 3300
Ширина, мм 3100
Высота, мм 900
Вес, кг 1050

* При отсутствии подрезной пилы


НАЗНАЧЕНИЕ:

Форматно-раскроечный станок OSTERMANN ALFA 400 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов. Возможность установки пилы диаметром 400 мм позволяет успешно раскраивать заготовки из массива древесины толщиной до 110 мм.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Идеальная точность, непревзойденное качество, европейская надежность, продуманность конструкции, простота настройки и обслуживания - отличительные черты нового форматно-раскроечного станка OSTERMANN ALFA 400.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

МАССИВНАЯ СТАНИНА

Станина сварная, состоит из толстостенных труб прямоугольного сечения, которые образуют пространственную геометрическую конструкцию с ребрами жесткости. Такая система обладает большой сопротивляемостью нагрузкам на сгиб, кручение и сдвиг. Для обеспечения максимальной виброустойчивости станины в конструкции также используется листовая сталь толщиной до 4 мм. Обязательной операцией при производстве станка является отжиг станины на предмет снятия напряжений в сварных швах с дальнейшей пескоструйной обработкой и качественной окраской. Таким образом, станина обеспечивает стабильную работу и огромный ресурс станка.

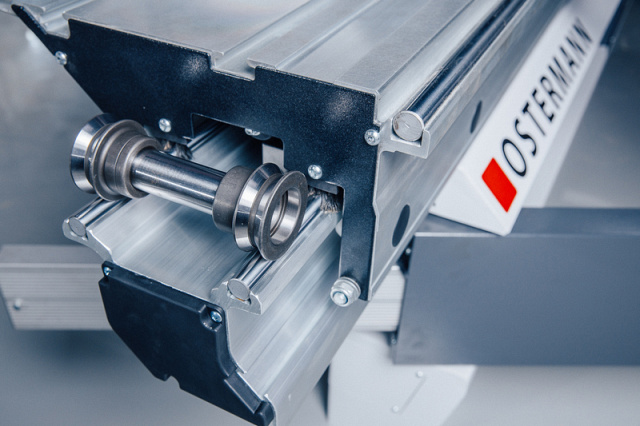

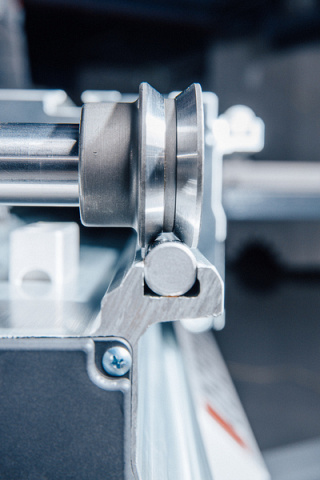

РОЛИКОВАЯ КАРЕТКА

Каретка шириной 400 мм состоит из многокамерного алюминиевого профиля, перемещающегося по стальным цилиндрическим направляющим, которые обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки обеспечивает надежность, долговечность и практически не требует технического обслуживания на протяжении длительного срока службы.

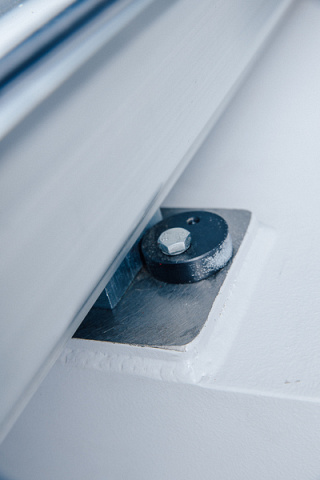

СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ

Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3‑мя винтами) и не требует дополнительных регулировок в дальнейшем.

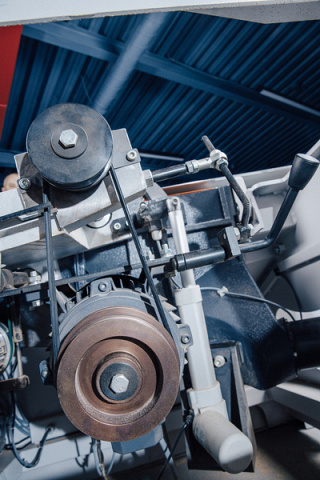

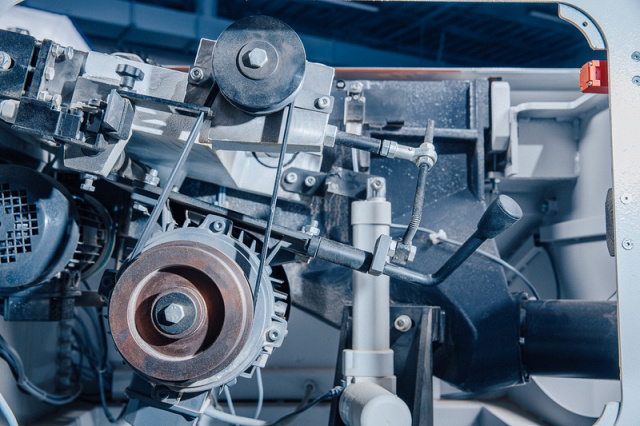

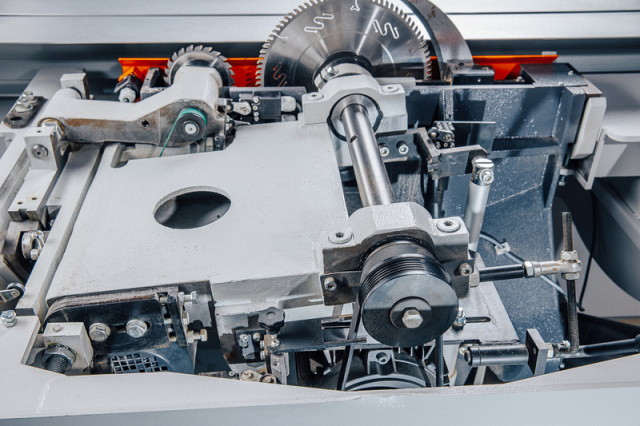

УНИКАЛЬНЫЙ ПИЛЬНЫЙ УЗЕЛ

Литой, тяжелый пильный узел массой 250 кг, обладает феноменальной виброустойчивостью и жесткостью. Длинный вал на разнесенных подшипниковых опорах имеет высочайшую сопротивляемость нагрузкам на изгиб и кручение. Такая конструкция обеспечивает высочайшую точность, отсутствие вибраций, а также длительный срок службы инструмента.



ЗАКРЫТЫЕ НАПРАВЛЯЮЩИЕ УЗЛА НАКЛОНА

Расположены снаружи источника загрязнения, имеют большую опорную поверхность, позволяющую плавно и равномерно перемещать массивный пильный узел. Направляющие защищены от попадания пыли и требуют минимального технического обслуживания

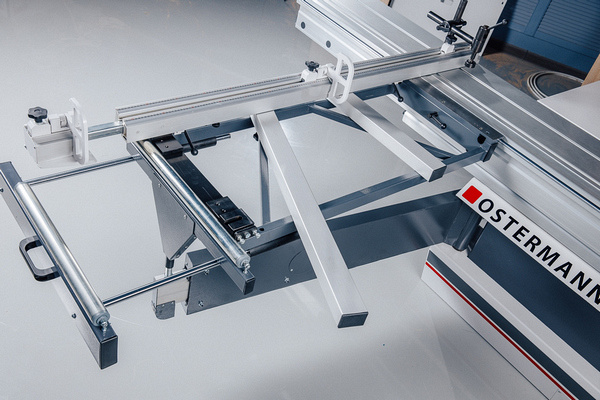

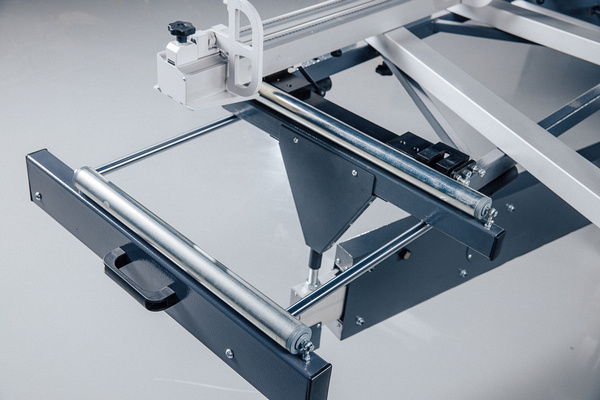

ПОПЕРЕЧНАЯ ЛИНЕЙКА

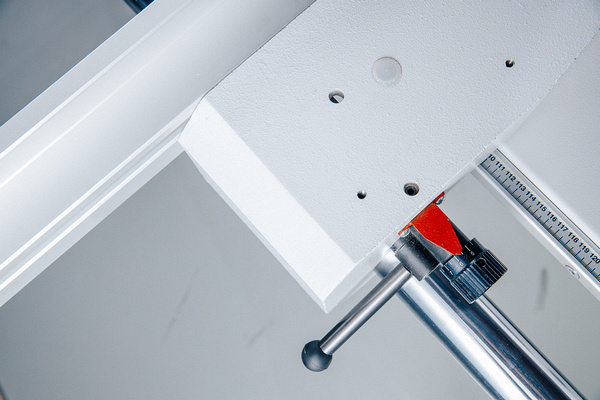

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках строго под углом 90° к линии пропила. Настраивается один раз и не требует дополнительных регулировок. Данная конструкция исключает смещение линейки во время работы и гарантирует идеальную геометрию резов.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

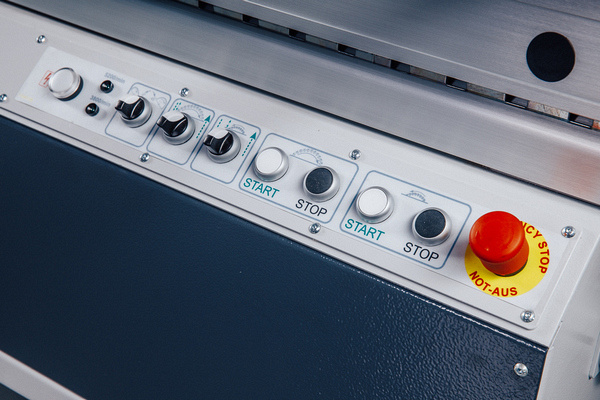

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления станка позволяет оператору быстро включить/выключить привод пил, а также настроить вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы, а также кнопка аварийной остановки станка.

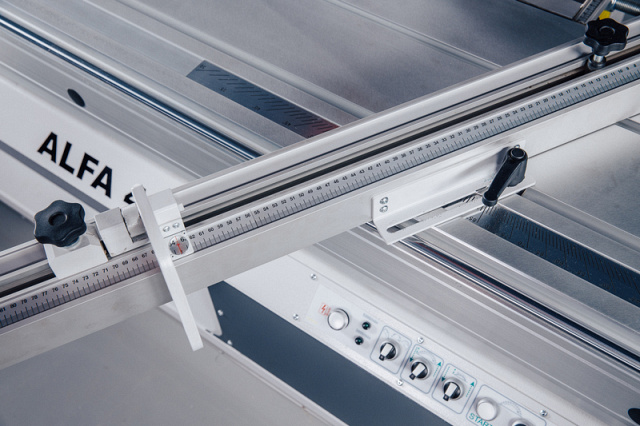

ЛИНЕЙКА ДЛЯ КОСЫХ РЕЗОВ

В стандартную комплектацию станка включена градуированная линейка с флажковым упором и линзой, которая устанавливается на каретку в «Т-образный» паз. Данное приспособление обеспечивает максимальное удобство и точность косых резов при раскрое.

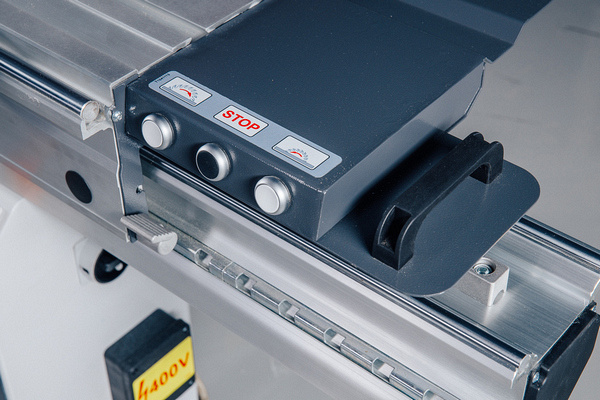

КНОПКИ НА КАРЕТКЕ

Кнопки запуска основной и подрезной пилы вынесены на каретку, что значительно облегчает запуск станка, уже с базированной крупноформатной плитой.

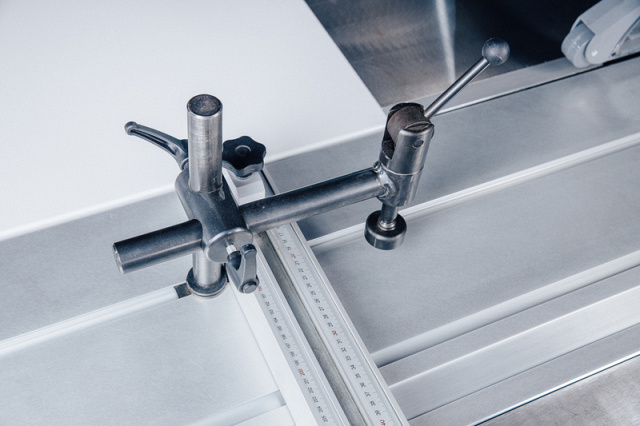

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

В стандартную комплектацию станка входит эксцентриковый прижим для надежной фиксации детали.

ЗАЩИТНЫЙ КОЖУХ ПИЛЫ

Большой защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также гарантирует полную защиту оператора. такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПНЕВМАТИЧЕСКИЙ ПРИЖИМ

Подходит для любых форматно-раскроечных станков! Легко устанавливается на каретке. Пневмоприжим фиксирует заготовку без предварительной настройки на толщину.

ПНЕВМАТИЧЕСКАЯ ПРИЖИМНАЯ БАЛКА

Устанавливается на форматно-раскроечные станки с длиной каретки — 3200 мм! Осуществляет надежную фиксацию материала в зоне раскроя. Исключает возможные дефекты-сколы, отклонения от размеров. Обеспечивает точный угол раскроя крупноформатных листов.

ЗАВОД OSTERMANN:

Завод OSTERMANN – это один из крупнейших производителей деревообрабатывающего и мебельного оборудования в Европе. С пятидесятых годов двадцатого века завод специализировался на производстве металлообрабатывающего оборудования, поэтому имея серьезную техническую базу, в начале девяностых годов успешно перешел на выпуск деревообрабатывающих станков и оборудования для производства мебели.

Залог качества OSTERMANN – это европейская культура производства, многолетние традиции и опыт.

Законченный цикл производства, включающий в себя проектирование, собственное литейное производство, механическую обработку, покраску и сборку, а также собственную лабораторию.
