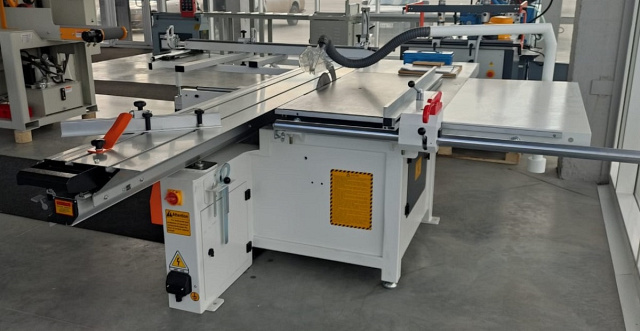

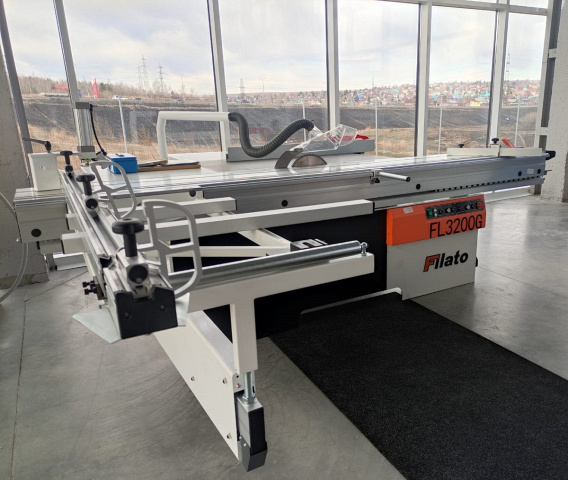

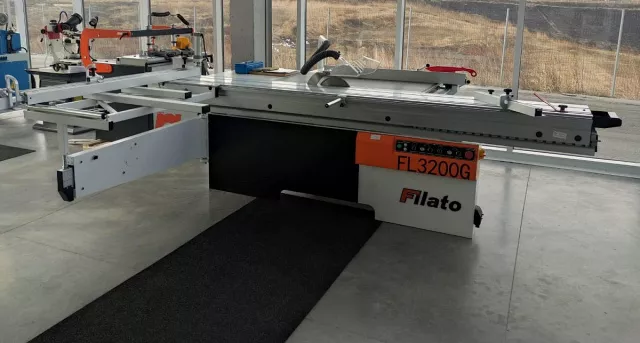

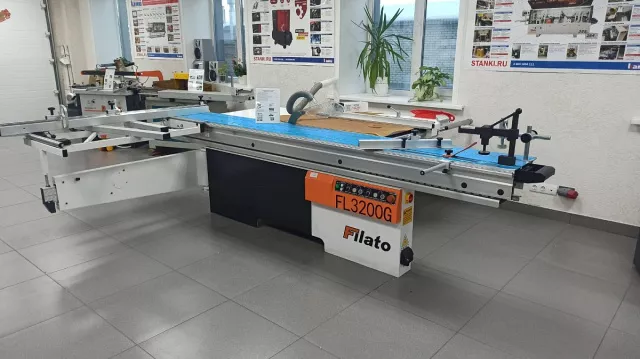

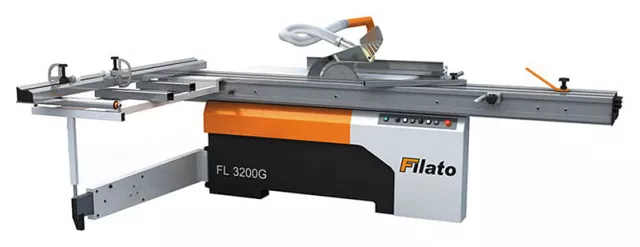

Форматно-раскроечный станок FILATO. Модель FL-3200G

Filato
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Длина каретки: 3200 мм

Вылет пилы: 75 - 100 мм

Мощность: 5,5 + 1,1 кВт

Вес: 880 кг

Модель FL-3200G
Наибольшая длина пропила, мм 3200
Размеры основного стола (длина х ширина), мм 1200 х 650
Расстояние (наибольшее) между пилой и боковой базовой линейкой,  мм 1300
Высота пропила, мм 75 - 100
Ø основной пилы (наибольший) / посадочный Ø, мм 300 / 30
Ø подрезной пилы / посадочный Ø, мм 120 / 22
Положение пильного узла, ° 90 (без наклона)
Ø патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм 100 / 60
Мощность двигателя основной пилы, кВт 5,5
Частота вращения основной пилы, об/мин 3800 / 5200
Мощность двигателя подрезной пилы, кВт 1,1
Частота вращения подрезной пилы, об/мин 9000
Общая установленная мощность, кВт 6,6
Габаритные размеры:
Длина, мм  3330
Ширина, мм 3150
Высота, мм 875
Вес, кг 880

НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Форматно-раскроечный станок FILATO FL-3200G, Роликовая каретка

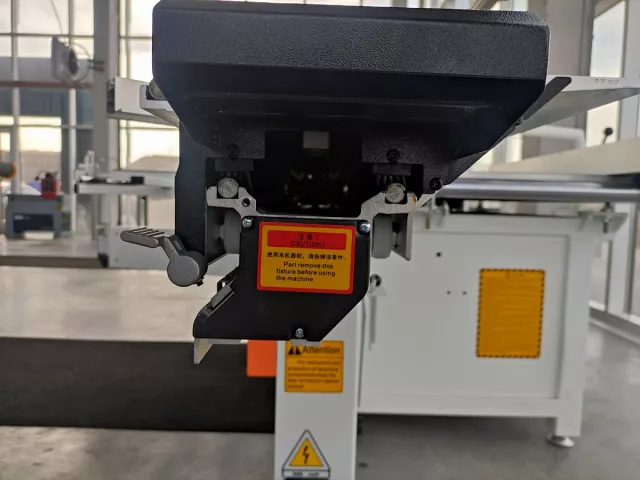

РОЛИКОВАЯ КАРЕТКА

Со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

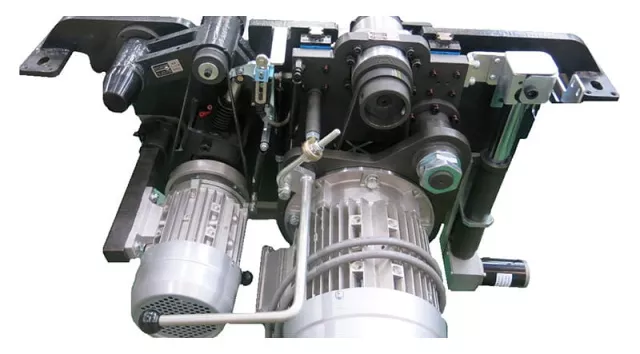

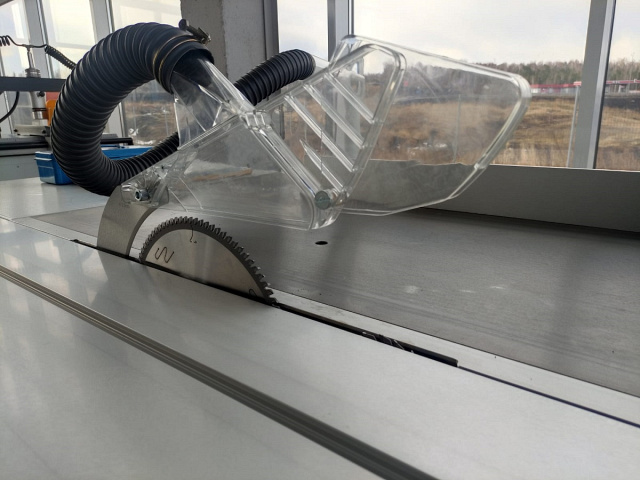

ПИЛЬНЫЙ УЗЕЛ

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

Форматно-раскроечный станок FILATO FL-3200G, Электрорегулировка вылета пил

ЭЛЕКТРОРЕГУЛИРОВКА ВЫЛЕТА ПИЛ

Подъем и опускание основной и подрезной пилы осуществляется непосредственно с пульта управления станком при помощи электромоторов, это обеспечивает оператору удобство работы и сокращает время настройки станка.

Форматно-раскроечный станок FILATO FL-3200G, Система смазки

СИСТЕМА СМАЗКИ

Для обеспечения долговечности в конструкции станка реализована система смазки направляющих,которые отвечают за подъем / опускание пильных агрегатов.

Форматно-раскроечный станок FILATO FL-3200G, Конструкция форматного стола

КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

Форматно-раскроечный станок FILATO FL-3200G, Линейка для раскроя под углом

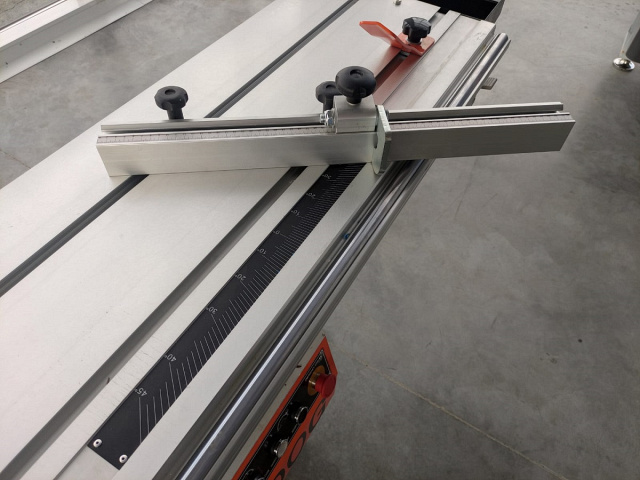

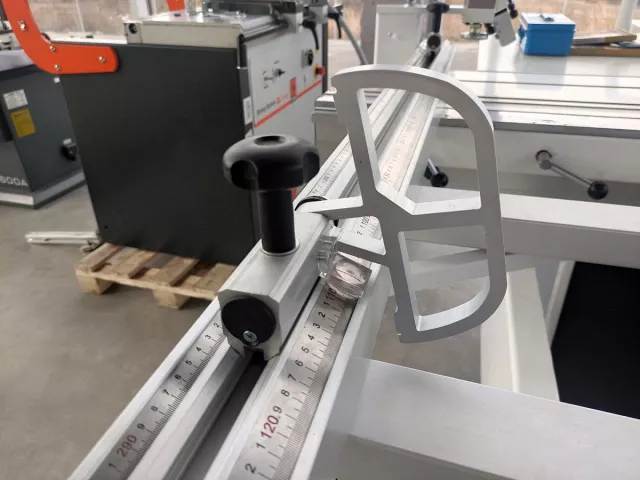

ЛИНЕЙКА ДЛЯ РАСКРОЯ ПОД УГЛОМ

Поперечная линейка на форматном столе жестко фиксирована. Для угловых резов станок оснащен специальной линейкой, установленной на каретке. Благодаря этому поперечная линейка всегда сохраняет первоначальные настройки и не требует длительной регулировки для обеспечения точной геометрии раскраиваемых деталей

Форматно-раскроечный станок FILATO FL-3200G, Пульт управления

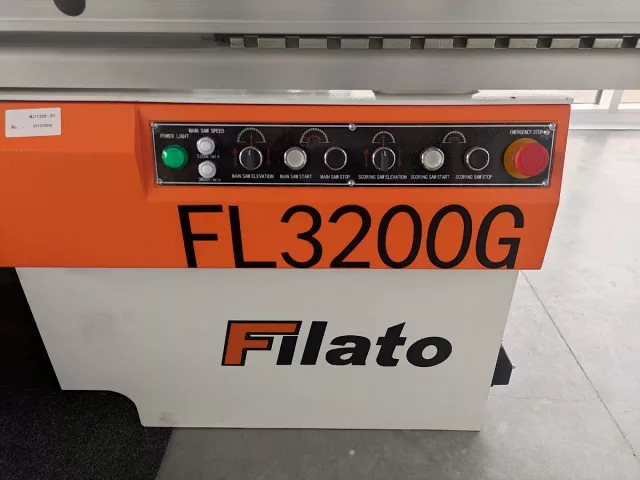

ПУЛЬТ УПРАВЛЕНИЯ

Практичный пульт управления позволяет быстро настраивать по высоте основную и подрезную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка


Компания «FILATO» всегда стремилась создавать оборудование, которое обеспечит мебельному производству быструю окупаемость и высокое качество выпускаемой продукции.

Новый, большой шаг в достижении этой цели - создание самого доступного форматно-раскроечного станка с роликовой конструкцией каретки .

Несмотря на свою невысокую стоимость станок не утратил такие качества как надежность, простота в эксплуатации, высокая точность раскроя ,благодаря которым, станки «FILATO» приобрели огромную популярность во всем мире.



УСТАНОВОЧНЫЕ ГАБАРИТЫ:
