Станок ленточно-делительный HIGH POINT. Модель HP-66A

В наличии
Станок ленточно-делительный HIGH POINT. Модель HP-66A
  • Производитель: BLUE STEEL

    Страна: Тайвань

  • Макс. сечение заготовки: 200 х 50 мм

    Натяжение: гидравлика

    Подача: гидравлика

    Установка размеров: программатор

    Прижим: пружинный

    Вес: 1500 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Тонкий пропил;
  • Высокое качество распиловки;
  • Простота и легкость настройки и обслуживания;
  • Подача очищающей жидкости на пильную ленту.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

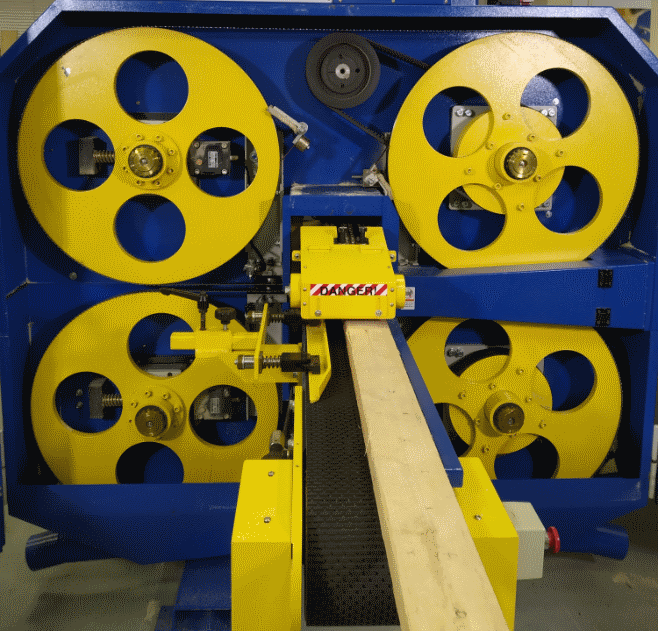

СТАНИНА И ШКИВЫ

Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Увеличение диаметра шкивов до 710 мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность.

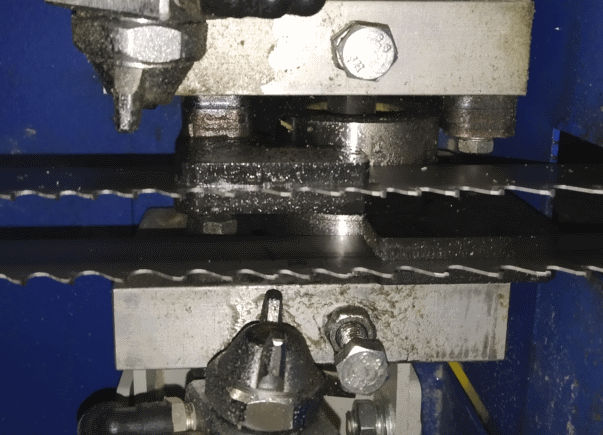

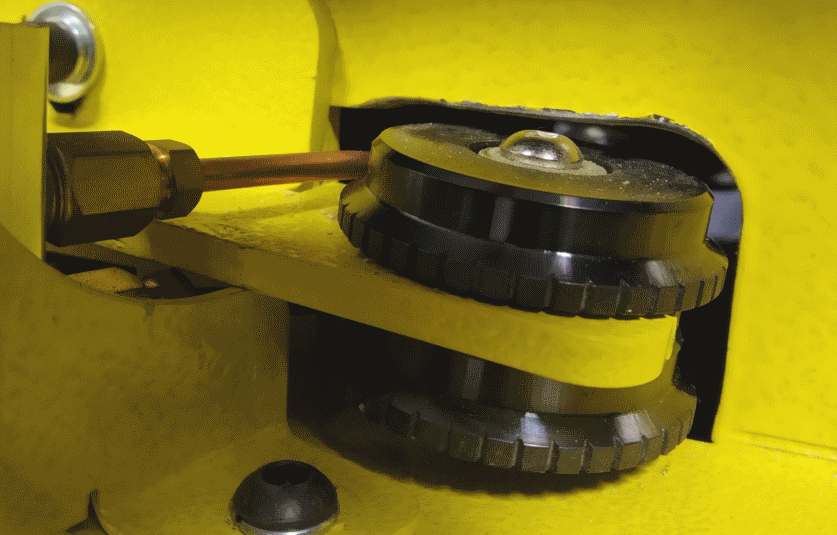

ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ

Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

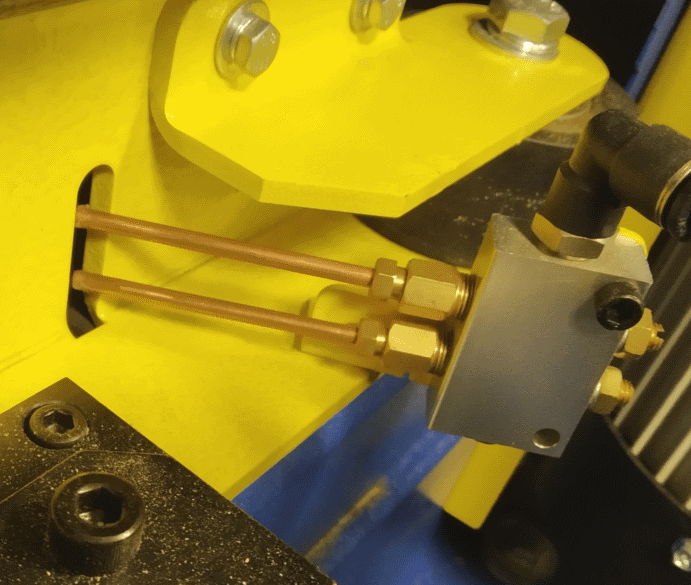

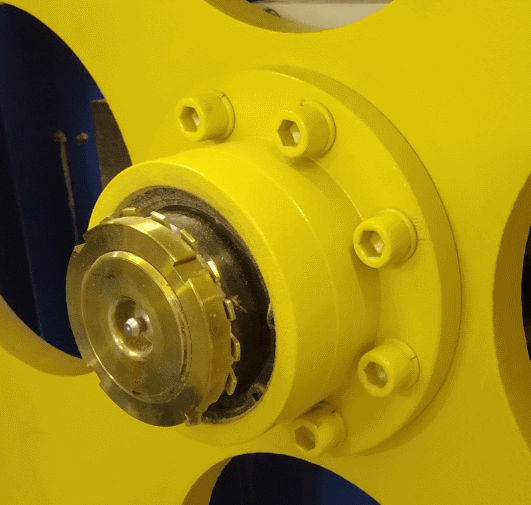

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

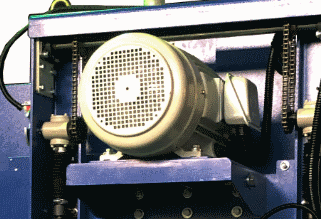

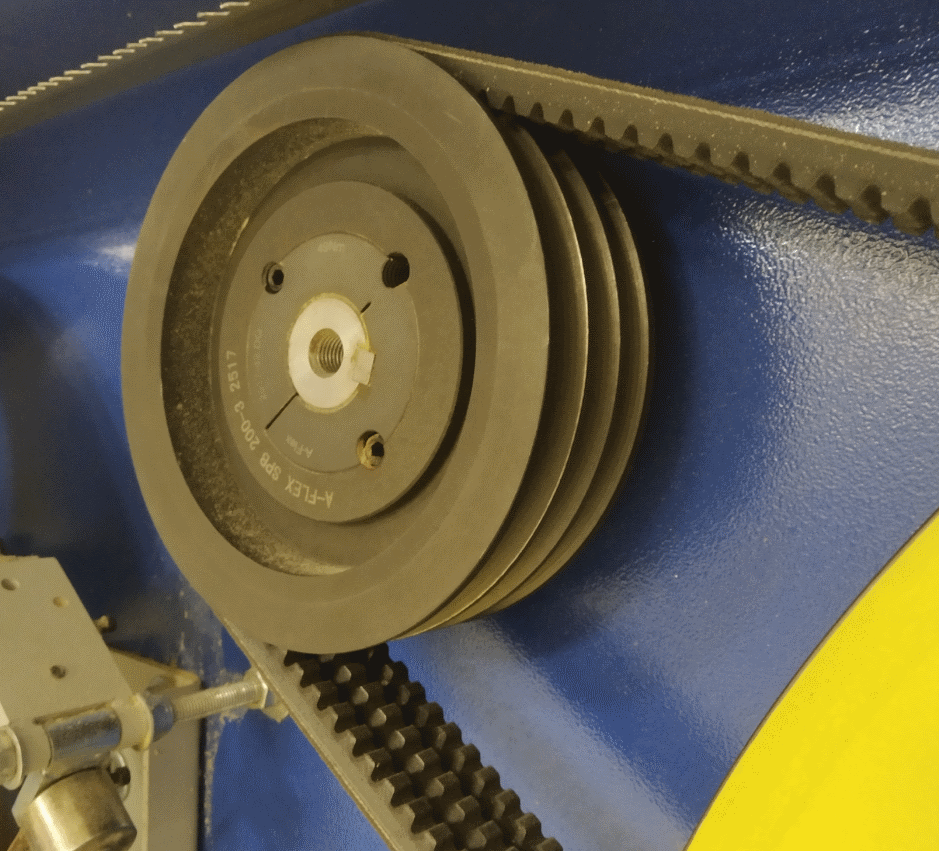

ПРИВОД ПИЛЬНОГО УЗЛА

Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи.

Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород. Данные двигатели обеспечивают надежную и бесперебойную работу. Установка двигателей по центру станка снижает уровень вибрации при работе. Таким образом исключается передача вибрации электродвигателей на пильные ленты, что обеспечивает высокое качество распиловки.

На станке HP-66A установлен усиленный привод ведущего шкива (3-х ременной), который позволяет стабильно работать на высоких скоростях подачи до 40 м/мин.

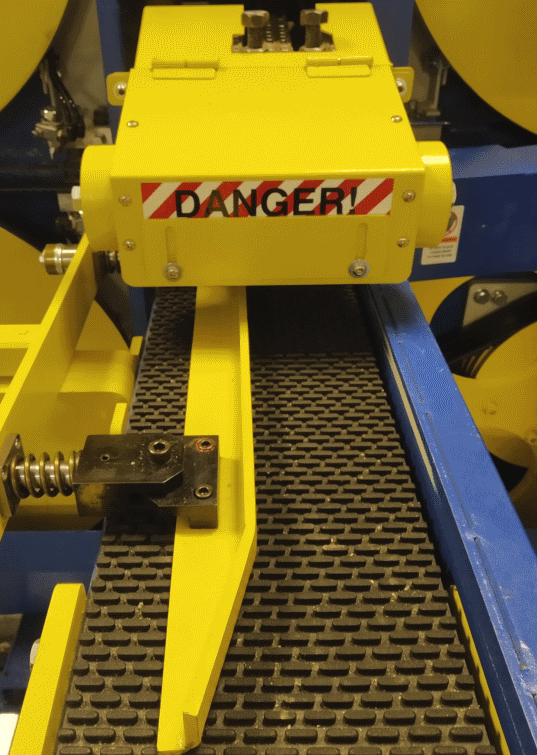

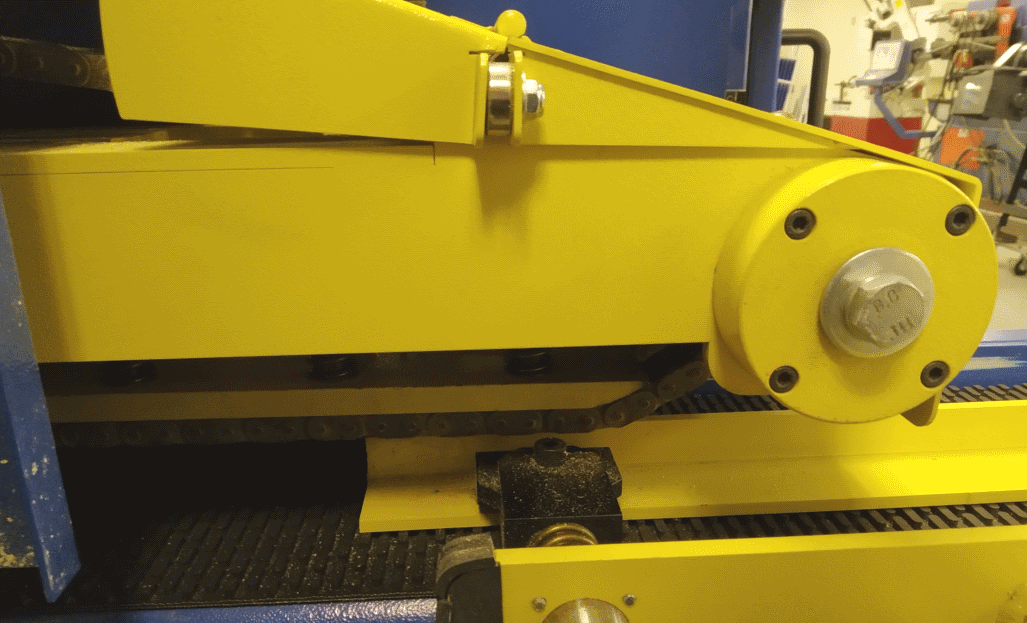

СИСТЕМА ПОДАЧИ

Подпружиненный цепной подающий транспортер обеспечивают надежную подачу  и точное базирование заготовки. Данная система исключает остановку заготовки перед пильным узлом, что обеспечивает бесперебойную подачу. Система регулировок позволяет выставить транспортер на нужную толщину заготовки.

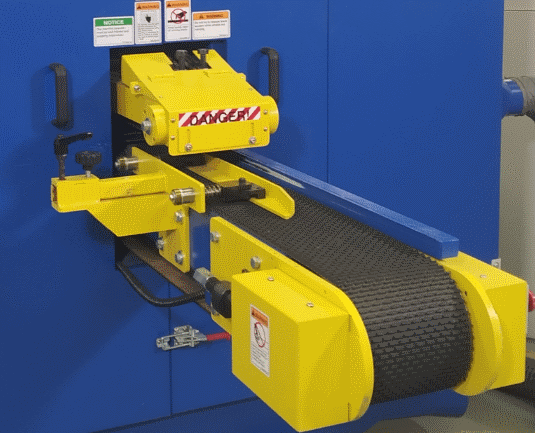

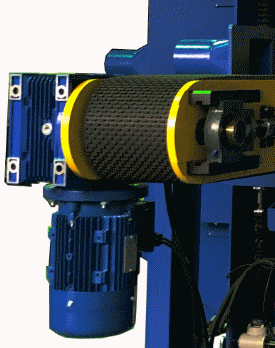

ПОДАЮЩИЙ ТРАНСПОРТЕР

Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато до 45 м/мин.

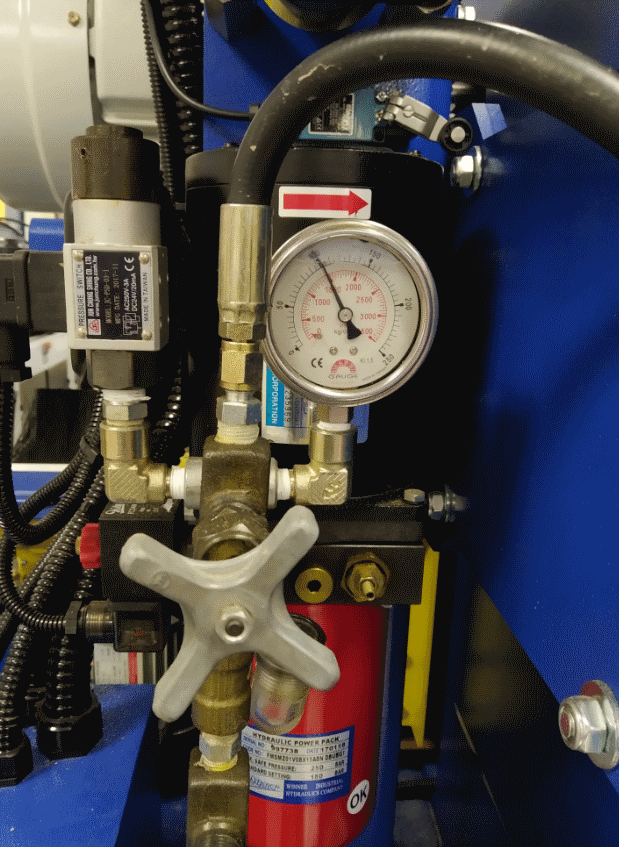

Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать.

Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции.

БОКОВОЙ УПОР НА ВХОДЕ

На входе в пильный узел установлен боковой упор, который регулируется в зависимости от ширины заготовки.

Данная система исключает смещение заготовки при пилении и гарантирует прямолинейную подачу заготовки на большой скорости, что положительно сказывается на геометрии получаемых досок.

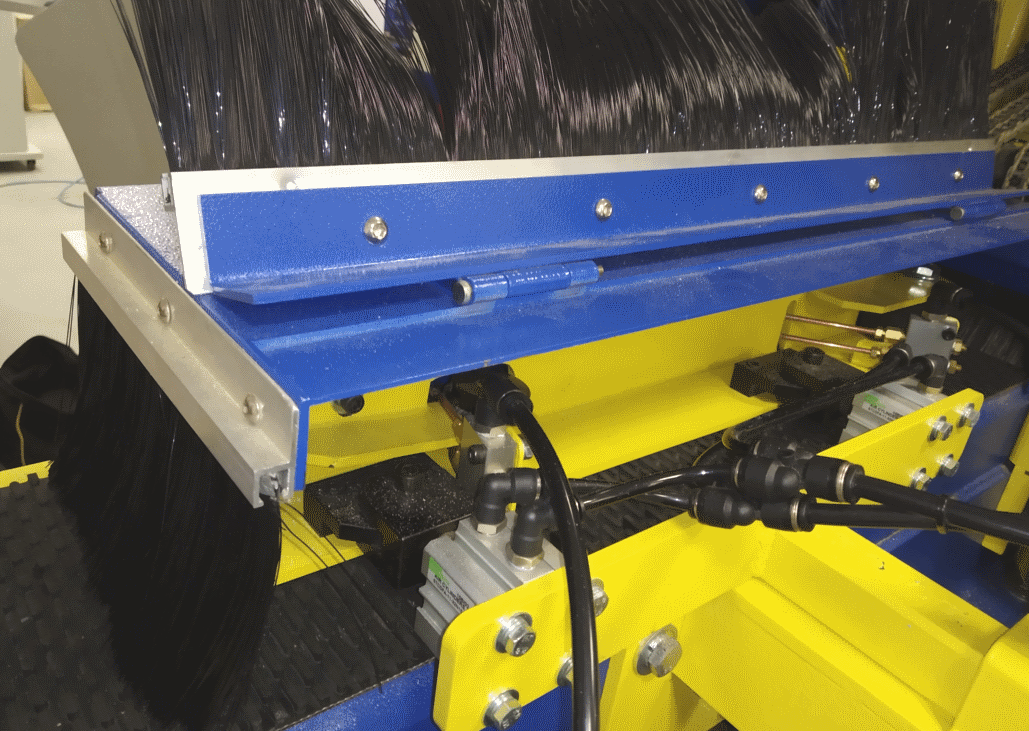

БОКОВОЙ УПОР НА ВЫХОДЕ

На выходе из пильного узла установлен боковой пневматический упор, регулируемый в зависимости от ширины заготовки. Так же этот упор оснащен системой разделения распиленных досок (ролики) и системой обдува опила между распиленными досками.

При использовании данной опции максимальная ширина обрабатываемой заготовки уменьшается до 150 мм.

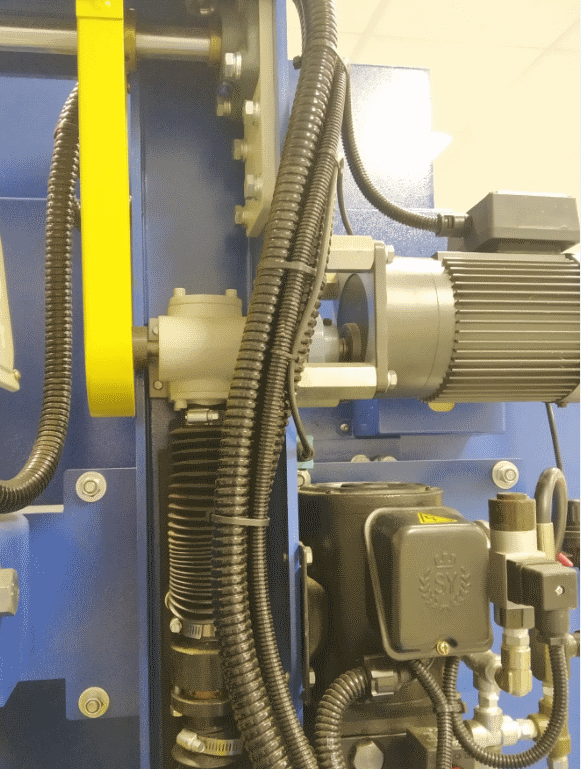

МЕХАНИЗМ НАСТРОЙКИ ПИЛ НА РАЗМЕР

На станке вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления.

Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер. Электронный программатор позволяет выставлять размер с точностью до десятых долей миллиметра.

СИСТЕМА НАТЯЖЕНИЯ ПИЛ

Натяжение пильных лент во время работы станка осуществляется автоматически с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения.

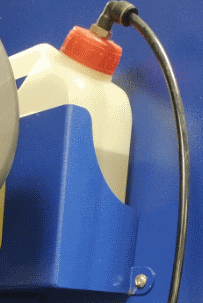

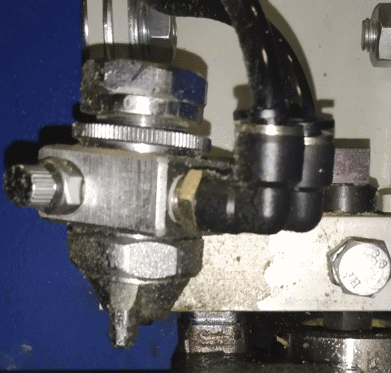

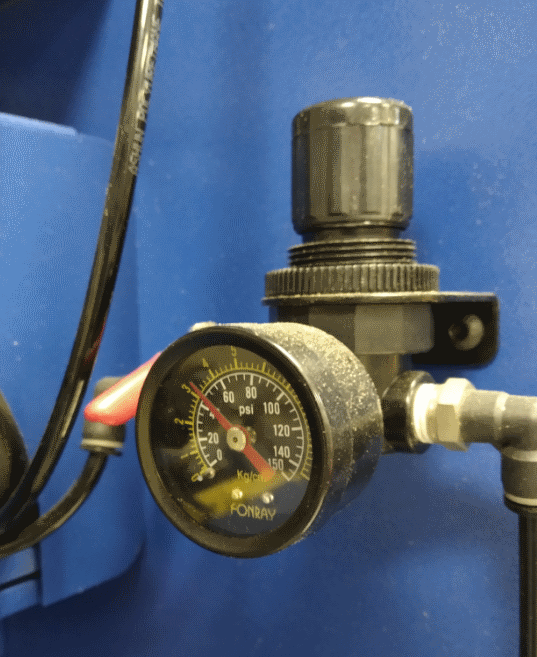

СИСТЕМА ПОДАЧИ ОЧИЩАЮЩЕЙ ЖИДКОСТИ

Подача очищающей жидкости производится с помощью форсунок. Для работы данной системы необходим сжатый воздух (компрессор). Данная опция препятствует налипанию опила на пильную ленту и шкивы, что обеспечивает идеальное качество пропила, в том числе при распиловке смолянистых пород.

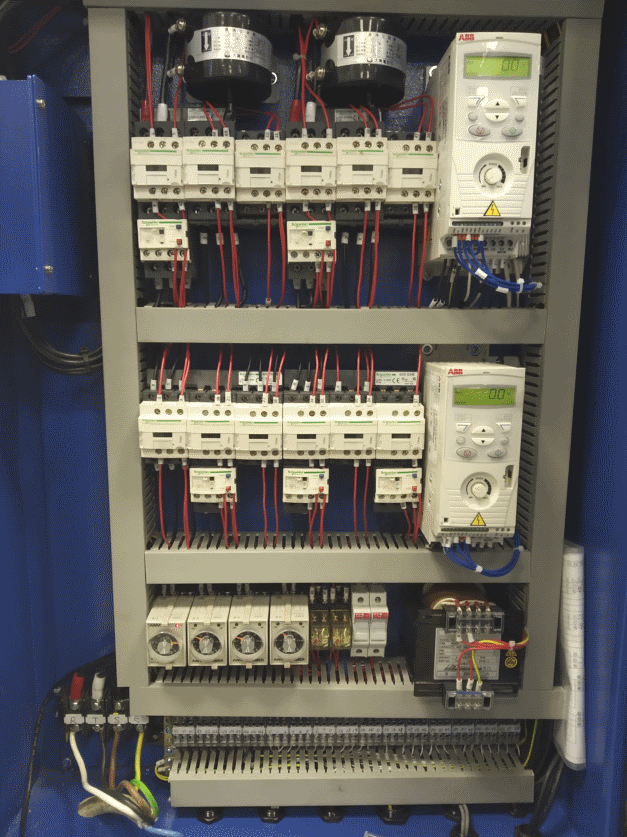

ЭЛЕКТРООБОРУДОВАНИЕ

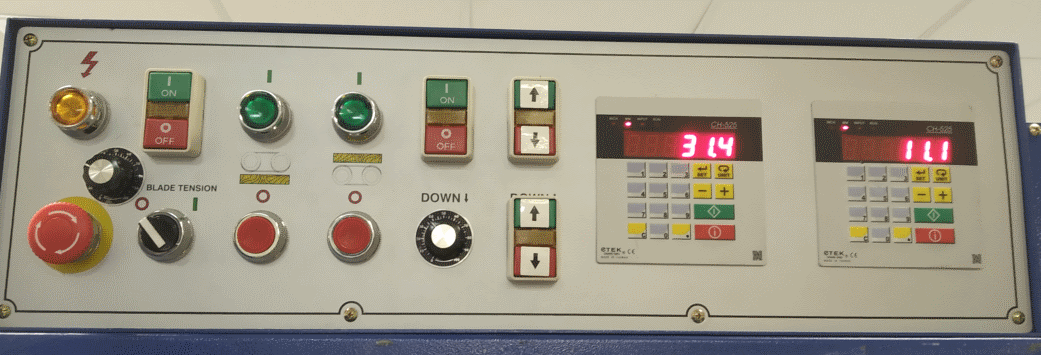

На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером  и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,01 мм.

Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей.

Модель HP-66A
Максимальное сечение обрабатываемого материала, мм 200 х 50
Расстояние от верхней пилы до транспортера, мм 10 - 50
Расстояние от нижней пилы до транспортера, мм 4 - 40
Минимальное расстояние между пилами, мм 8
Перемещение пильных узлов эл. механическое по цифровому контроллеру
Натяжение пилы гидравлика
Ширина подающего конвейера, мм 185
Длина подающего конвейера, мм 2870
Диаметр шкивов, мм 711
Ширина шкивов, мм 25
Скорость подачи, м/мин 0 - 40
Количество пильных лент, шт. 2
Ширина устанавливаемой ленты, мм 27
Мощность основных электродвигателей, кВт 15 x 2 (опционально увеличение мощности
Мощность двигателей перемещения пильных узлов, кВт 0,2 х 2
Мощность двигателя подачи, кВт 1,5 (гидравлика)
Габаритные размеры:
Длина, мм 2870
Ширина, мм 2170
Высота, мм 2120
Вес, кг 1500
