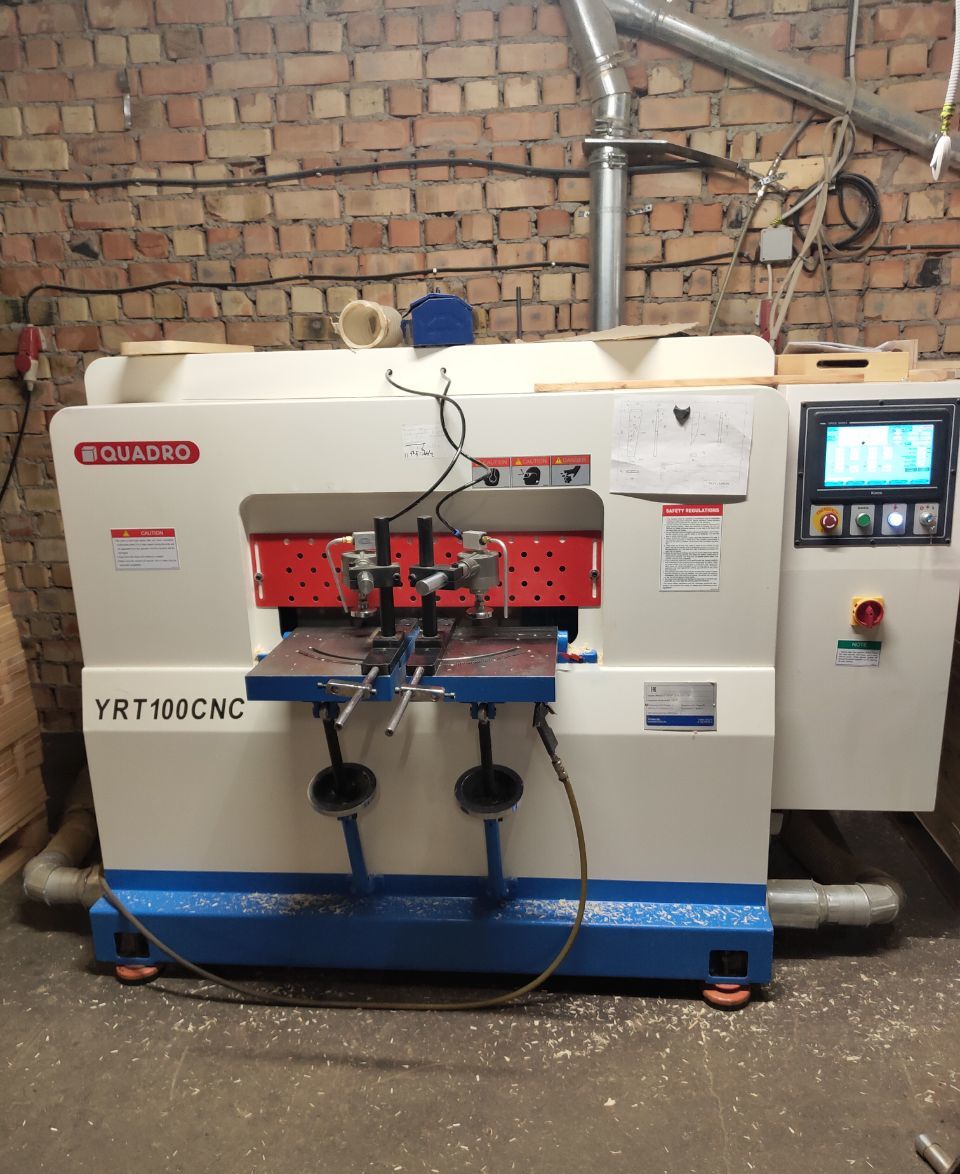

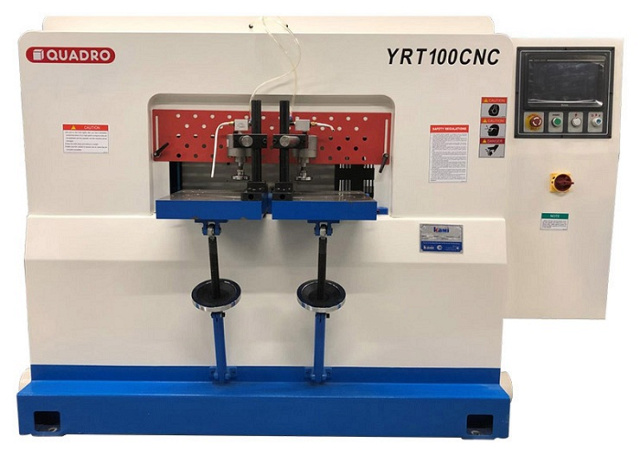

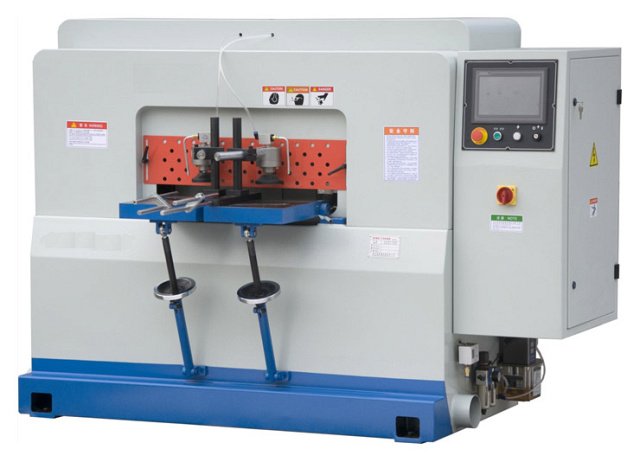

Шипорезный станок c ЧПУ для овального шипа QUADRO YRT-100 CNC

Шипорезный станок c ЧПУ для овального шипа QUADRO YRT-100 CNC

Код товара: ДО 291185

Тайвань

Управление

ЧПУ
Общая мощность

5 кВт
Количество сторон для нарезания шипа

одностороннее нарезание

Преимущества

Электронная настройка на размер шипа
Два рабочих стола для увеличения производительности
Возможность изготовления не только овального и круглого шипа, но и квадратного
Централизованная система смазки станка

Назначение

Станок предназначен для фрезерования овальных, круглых, квадратных и прямоугольных шипов, в том числе под углом.

Область применения

Производство стульев, детских кроваток, столов и других изделий из массива древесины, в которых используются овальные и круглые и прямоугольные шипы.

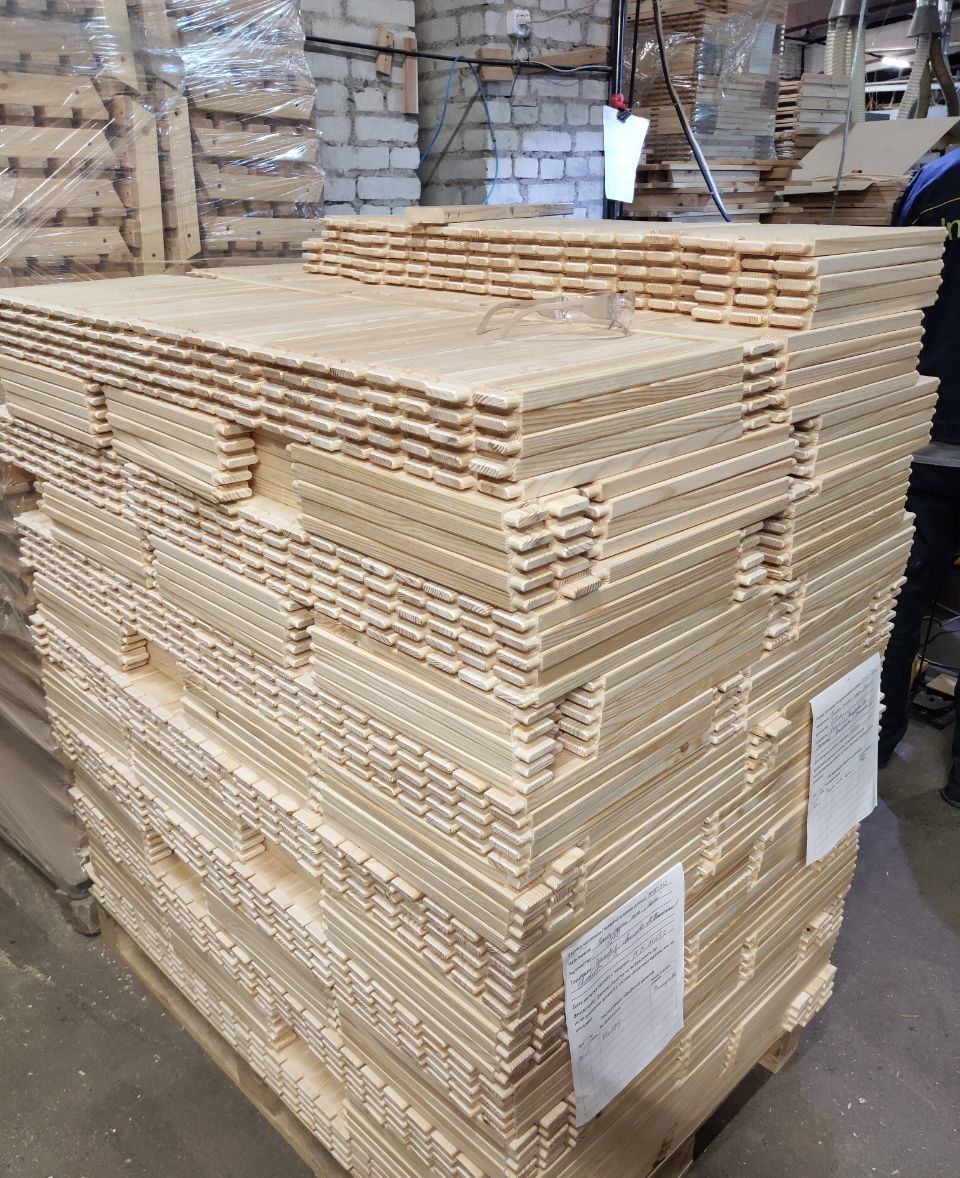

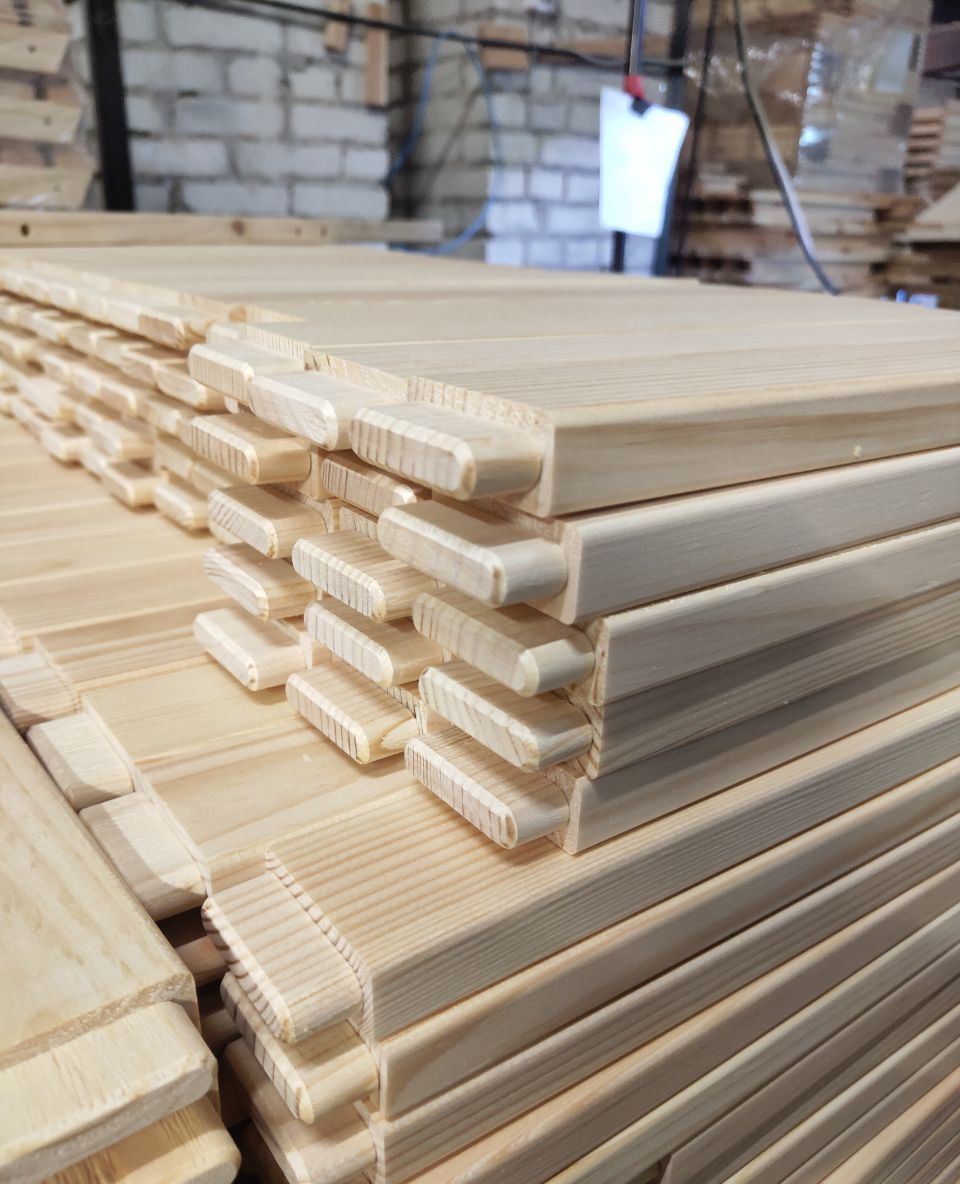

Получаемые изделия

Схемы обработки

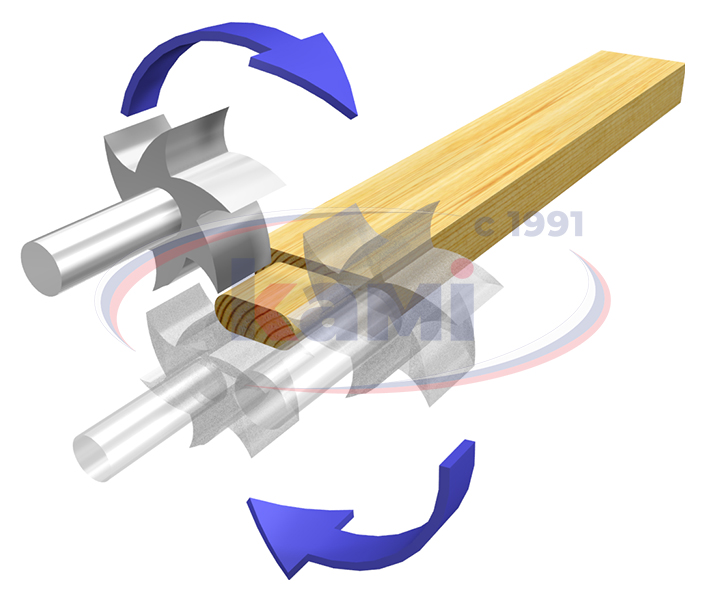

Фрезерование шипов

Конструктивные особенности

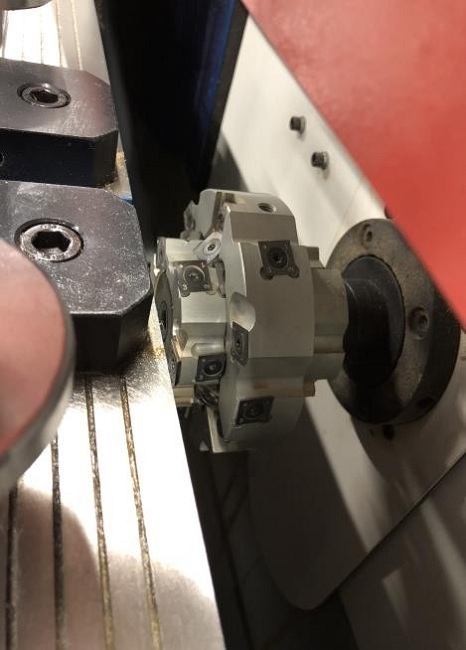

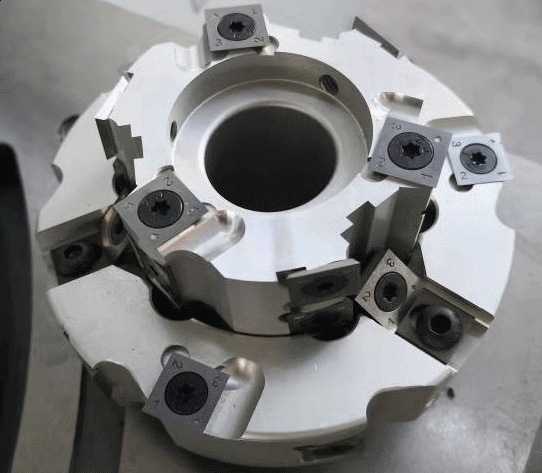

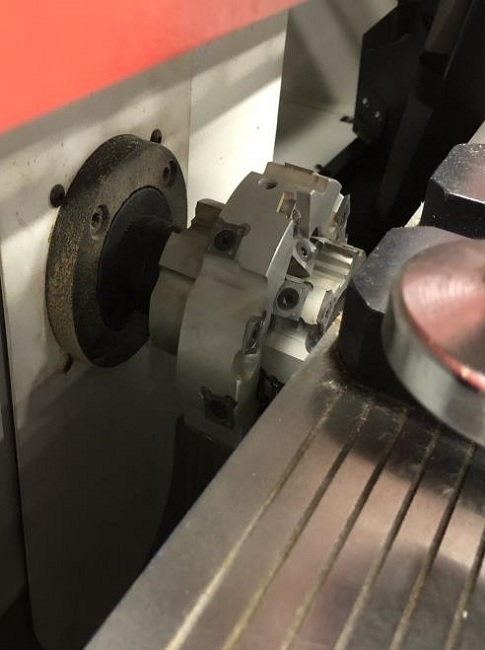

Поставляется в комплекте со станком и имеет следующие преимущества:

Отсутствие сколов на шипе;
Высокий ресурс твердосплавных ножей;
Удобное обслуживание (смена и поворот ножей);
Низкий шум;
Быстрое удаление стружки из зоны резания.

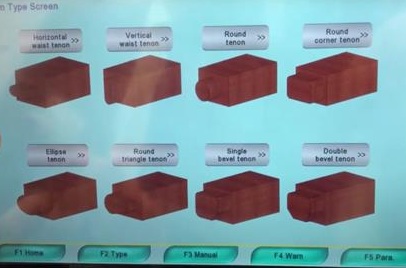

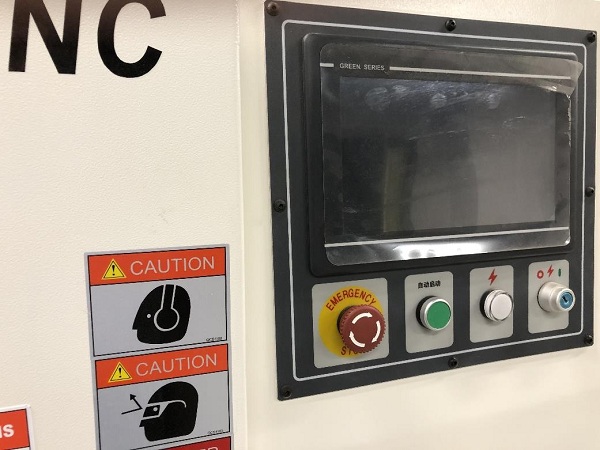

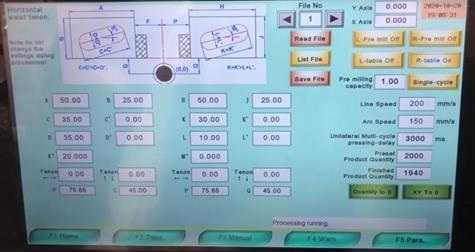

Ввод в работу с помощью ключа, Кнопки включения и выключения питания. Основное управление на сенсорном мониторе.

Простой и понятный интерфейс позволяет работать на станке даже оператору с низкой квалификацией.

Для начала работы необходимо ввести лишь несколько значений в мм:

Ширина и толщина заготовки
Ширина и толщина шипа
Радиус шипа
Угол наклона шипа
Смещение шипа относительно центра заготовки по вертикали и горизонтали

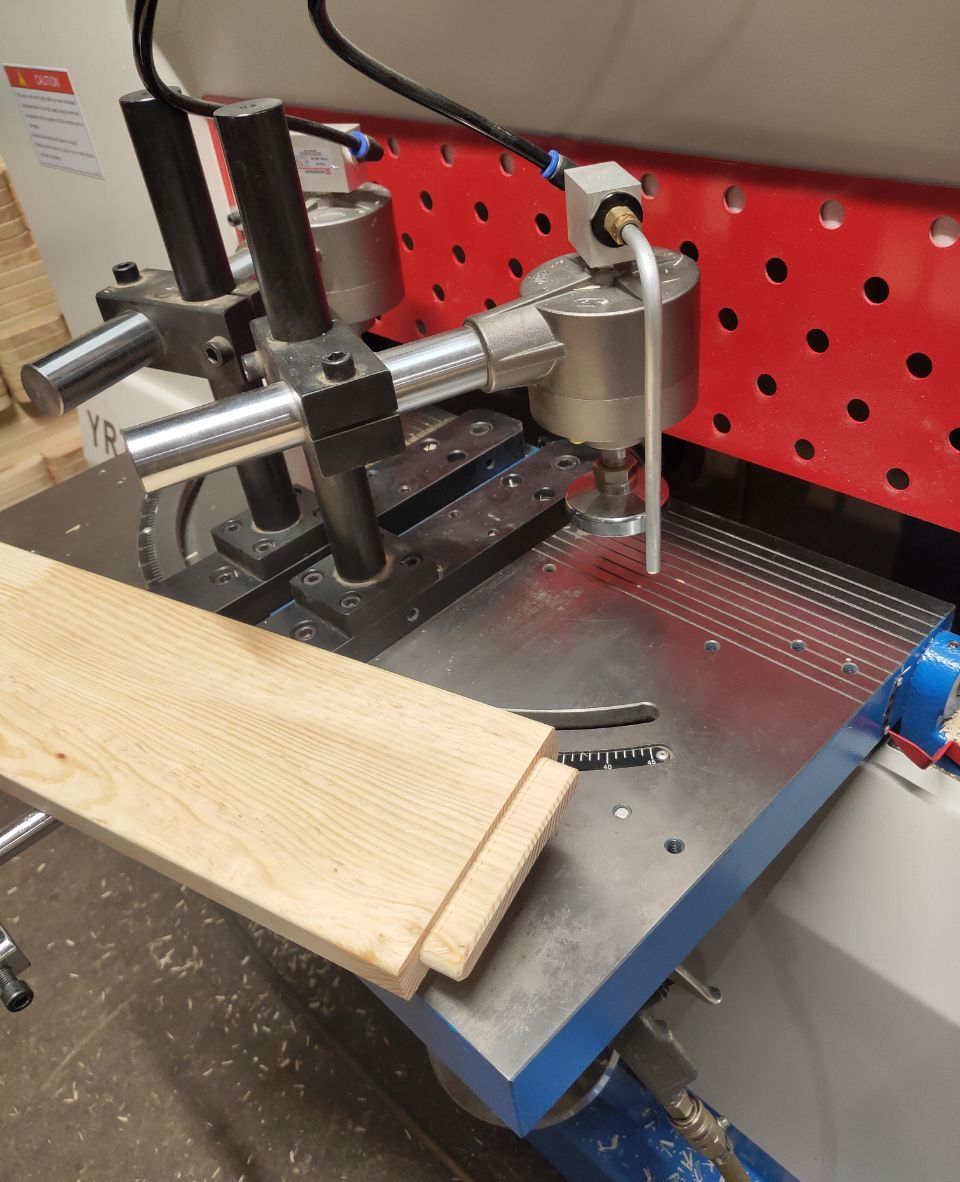

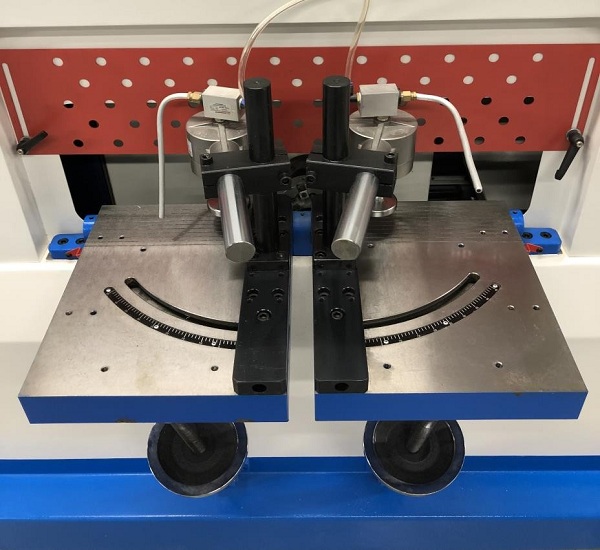

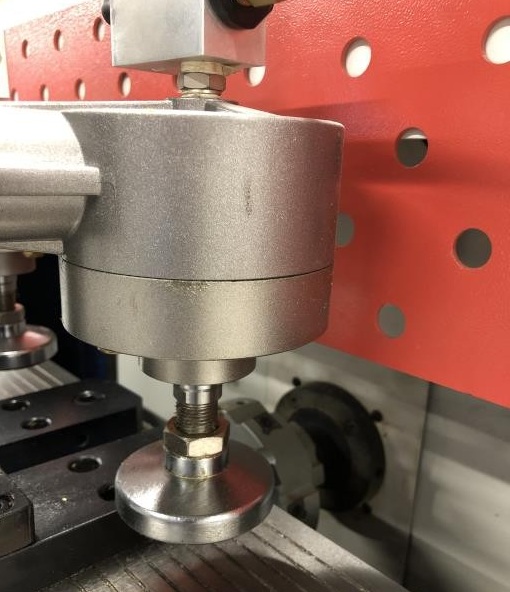

Установка деталей по упорам, угол устанавливается по шкале. Заготовка надежно фиксируется пневмоцилиндрами. Предусмотрен обдув заготовок.

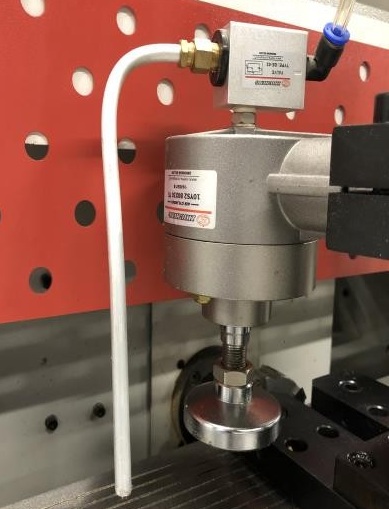

Надежная фиксация заготовок.

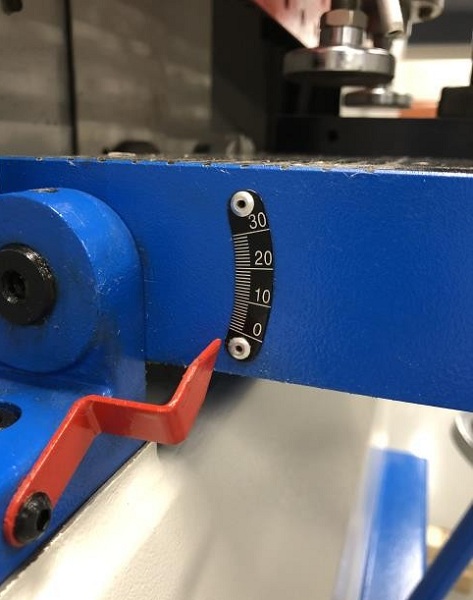

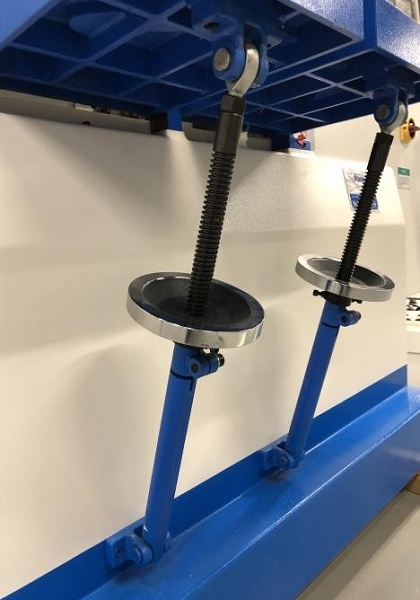

Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол определяется по угловой шкале.

Перемещение при помощи серводвигателя, управление ЧПУ, обеспечивается плавное, точное, перемещение при обработке твердых пород древесины.

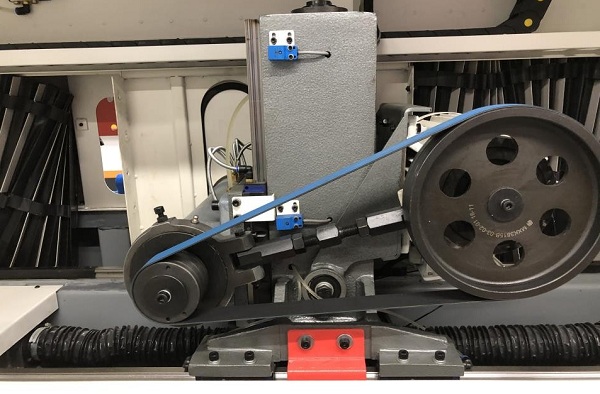

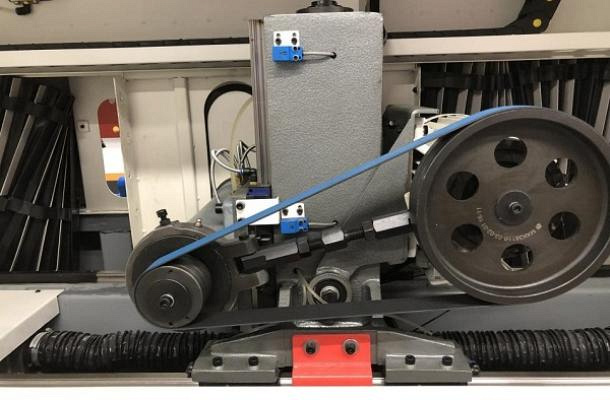

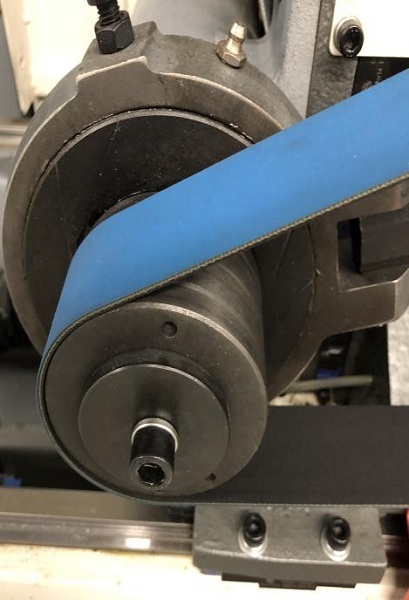

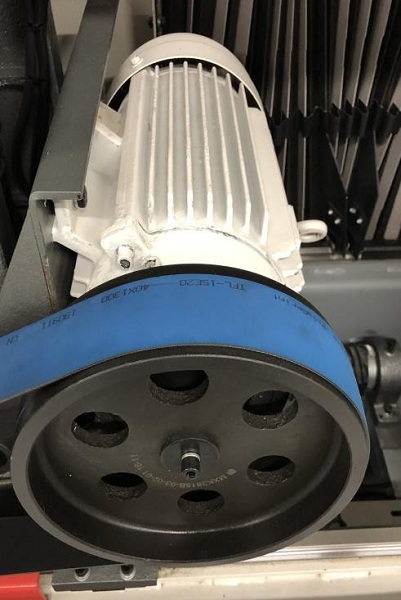

Вращение вала фрезы обеспечивается двигателем 3 кВт через ременную передачу. Двух опорный длинный вал исключает вибрацию.

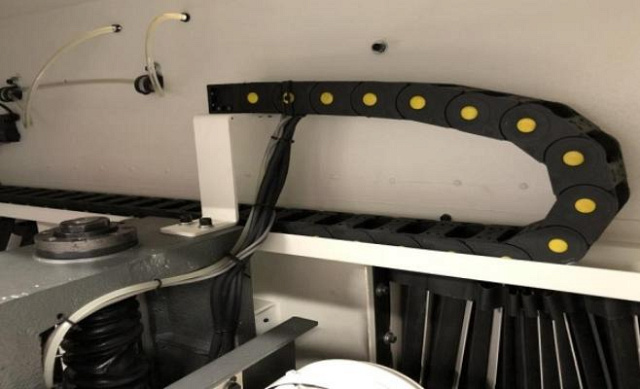

Все кабели и направляющие защищены, находятся в кабелеукладчиках и гофрах, исключено попадание пыли на направляющие и скручивание проводов.

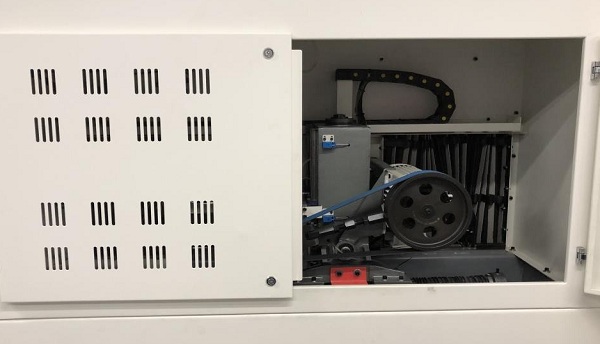

Для обслуживания агрегатов предусмотрен удобный доступ на тыльной стороне станка. Дверцы закрываются на ключ.

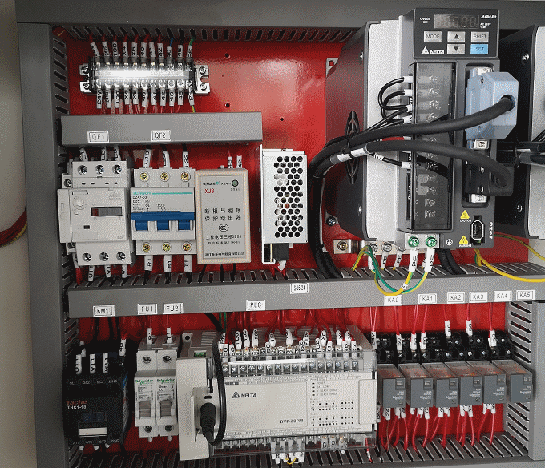

От ведущих мировых производителей SCHNEIDER и SIEMENS.

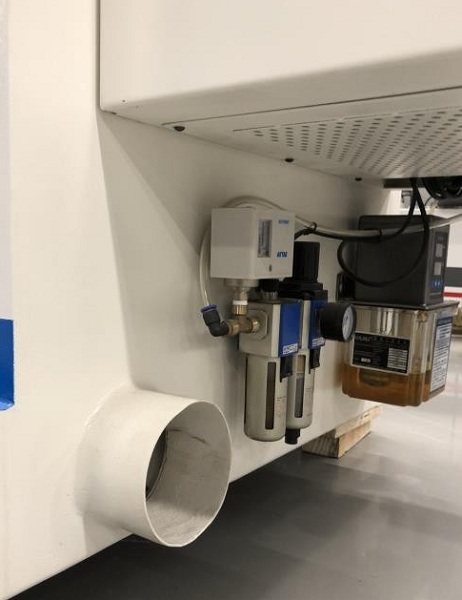

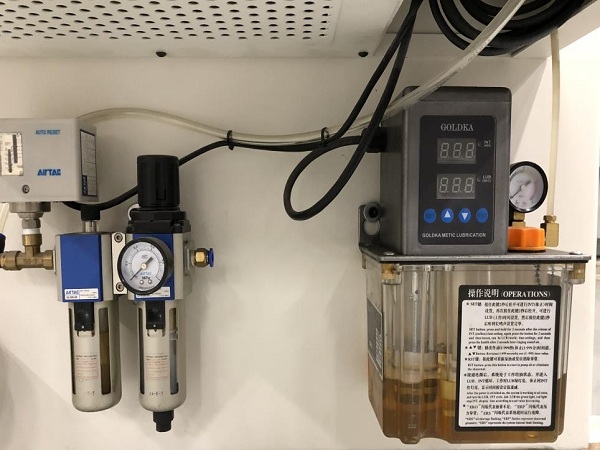

На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор.

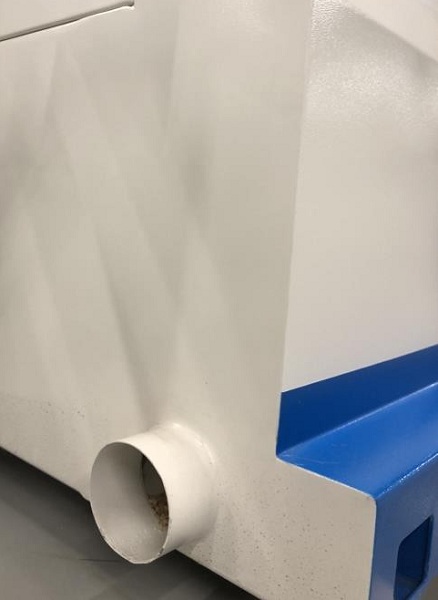

Предусмотрены по двум торцевым сторонам станка.

Модель

YRT-100 CNC

ДО 291185

В наличии

Мощность шпинделя, кВт

Ширина заготовки, мм

140

Макс. ширина шипа (горизонтального), мм

140

Макс. толщина шипа (горизонтального), мм

Макс. длина обработки, мм

1200

Макс. диаметр круглого шипа, мм

Макс. глубина шипа, мм

Управление

ЧПУ

Количество рабочих столов, шт.

Угол наклона рабочего стола, °

Общая мощность, кВт

Скорость вращения шпинделя, об/мин

8500

Посадочный диаметр фрезы, мм

Скорость шпинделя, об/мин

8500

Мощность двигателя привода фрезы, кВт

Мощность двигателя по оси X, кВт

Мощность двигателя по оси Y, кВт

Требуемое давление воздуха, МПa

0,6

Количество сторон для нарезания шипа

одностороннее нарезание

Длина, мм

2150

Ширина, мм

1300

Высота, мм

1780

Вес, кг

1000

Стандартный лизинг
Сезонный лизинг
Оплата после поставки
Отсрочка 3 мес
Рассрочка
Аванс 0%
Льготный лизинг

Рассчитайте свой платеж

Стоимость оборудования

₽

Первоначальный взнос

₽

Срок лизинга

мес

Наше предложение

Ежемесячный платеж:

0 ₽

Переплата:

1 000 ₽ / за 36 мес

Хотите выгодное предложение?

Оставьте заявку и мы подберем удобный тариф

Стоимость предмета лизинга и приведенные расчеты через калькулятор являются предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру в вашем регионе.

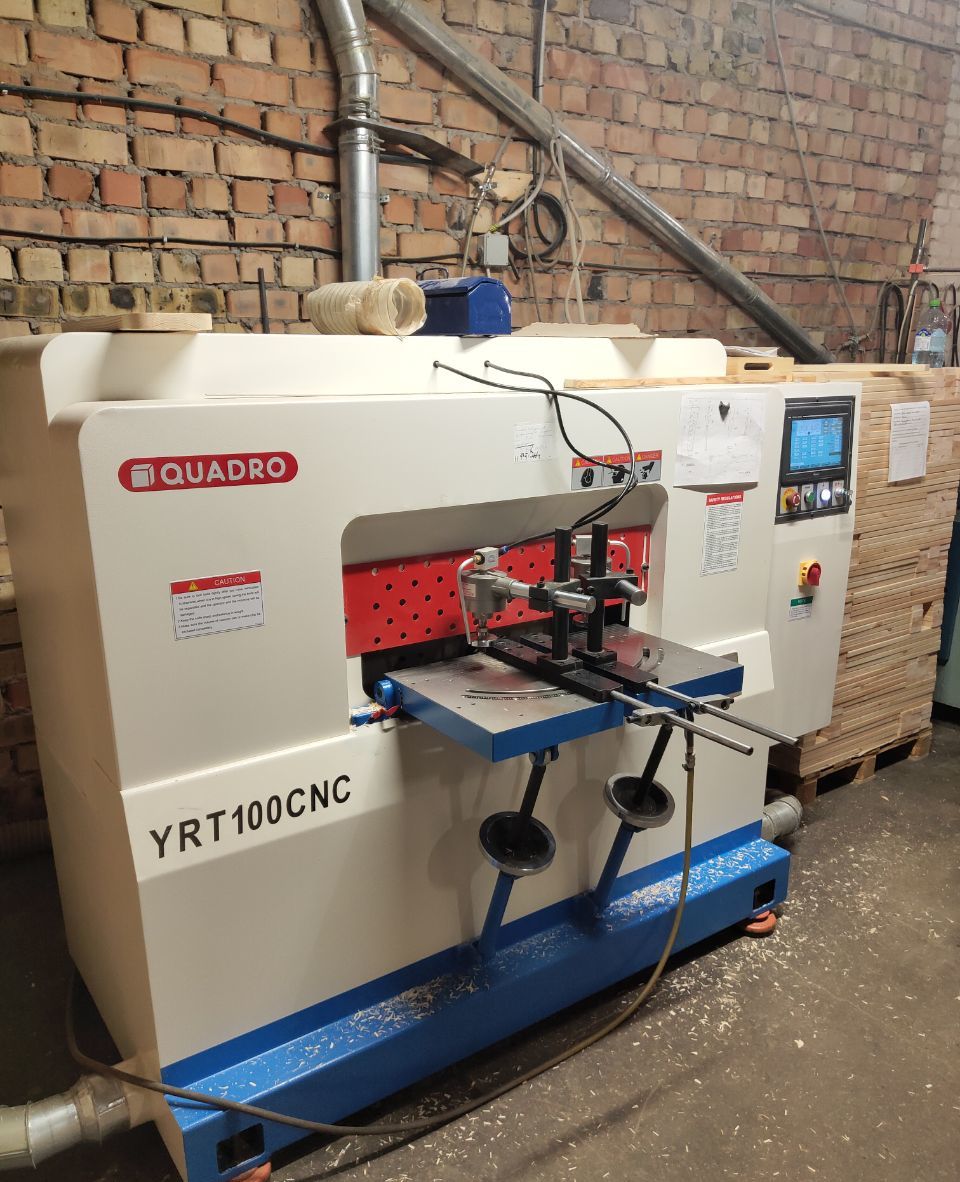

Наша компания производит садовую мебель. Станок запустили в работу осенью 2022 года, на производстве он нас не подводит, запускаем по мере необходимости.
