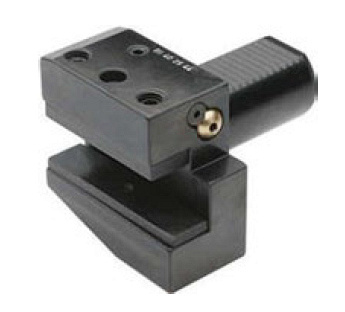

Держатель VDI-B1 (короткий)

Держатель VDI-B1 (короткий)
  • Типоразмер: VDI16 - VDI50

    Закрепление токарных резцов для наружной обработки

    Высота державки: 12 - 32 мм

    Радиальный, правый, прямой, короткий

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель B1-16 x 12 B1-20 x 16 B1-25 x 16 B1-40 x 25 B1-50 x 32
d1, мм 16 20 25 40 50
h1, мм 12 16 16 25 32
h2, мм 20 25 25 32,5 35
h3, мм 22 30 30 48 60
l1, мм 13 16 16 22 30
L2, мм 24 30 30 44 55
b1, мм 42 55 55 85 100

b2, мм

23 30 30 42,5 50

b3, мм

5 7 7 12,5 16
НАЗНАЧЕНИЕ:

Предназначен для закрепления токарных резцов на револьверных головках токарных станков с креплением по стандарту VDI.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Является станочной оснасткой. Резец устанавливается в посадочный паз VDI-держателя и зажимается в нём планкой с винтами. Далее VDI-держатель вставляется хвостовиком в отверстие на револьверной головке токарного станка и закрепляется на ней.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

VDI-держатель зажимает инструмент в пределах определённого диапазона диаметров.

Изготовлен по стандарту DIN 69880.
