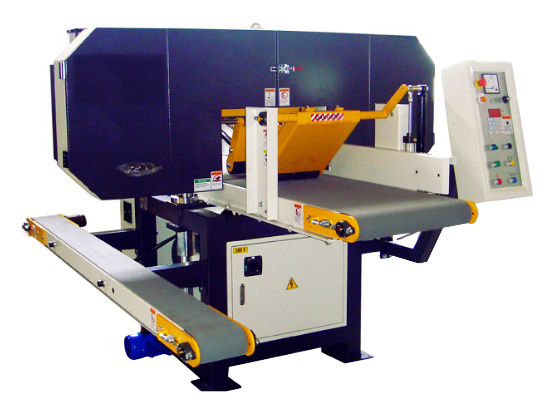

Станок ленточнопильно делительный горизонтальный HIGH POINT. Модель HP-600PB

BLUE STEEL
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Макс. сечение заготовки: 610 х 230 мм

Подача: гидравлика

Прижим: пневматический

Ширина шкивов: 50 мм

Вес: 2000 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для деления  трехкантного-четырехкантного бруса, доски и горбыля  по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих предприятиях средней и малой мощности, как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

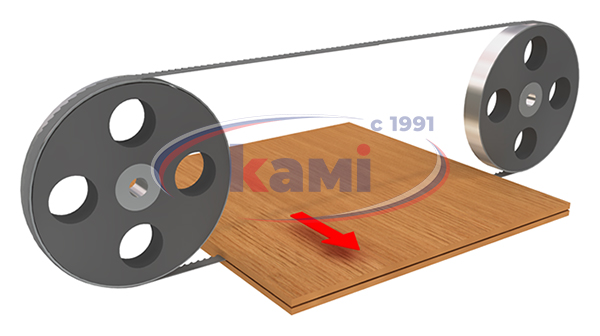

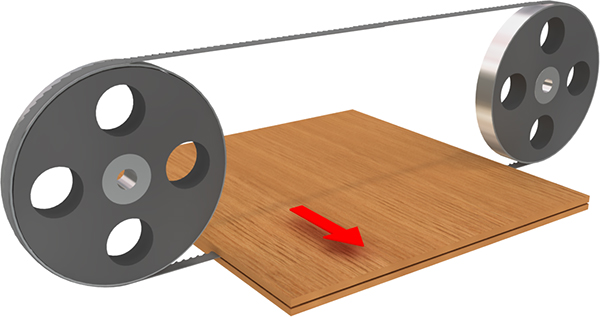

СХЕМЫ ОБРАБОТКИ:


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Тонкий пропил;
  • Высокое качество распиловки;
  • Мощная и надежная конструкция;
  • Простота и легкость настройки и обслуживания;
  • Гидравлическое натяжение пильной ленты;
  • Подача очищающей жидкости на пильную ленту.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Схема обработки ленточно-делительного станка HP-400P

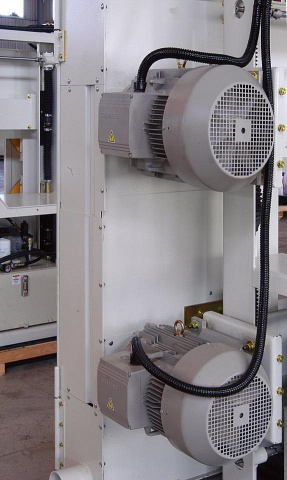

ДВИГАТЕЛЬ ПРИВОДА ЛЕНТЫ

Двигатель мощностью 22 кВт с плавно изменяемой частотой вращения. Это необходимо для пиления различных пород древесины и достижения оптимального качества при максимальной производительности.

Схема обработки ленточно-делительного станка HP-400P

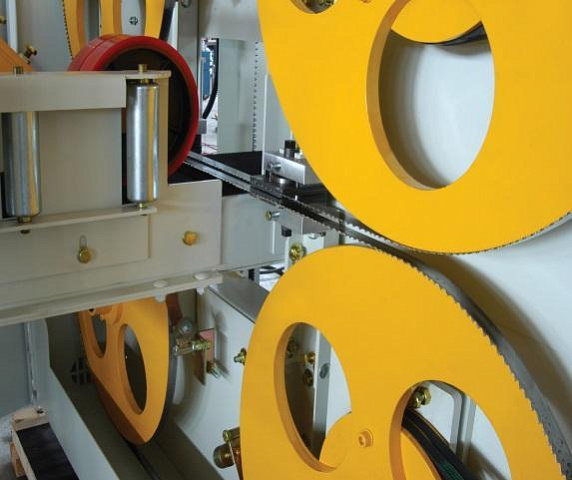

ПРИВОД ПИЛЬНОГО УЗЛА

Вращение шкивов осуществляется с помощью мощных электродвигателей (Siemens) и клиноременной передачи. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Схема обработки ленточно-делительного станка HP-400P

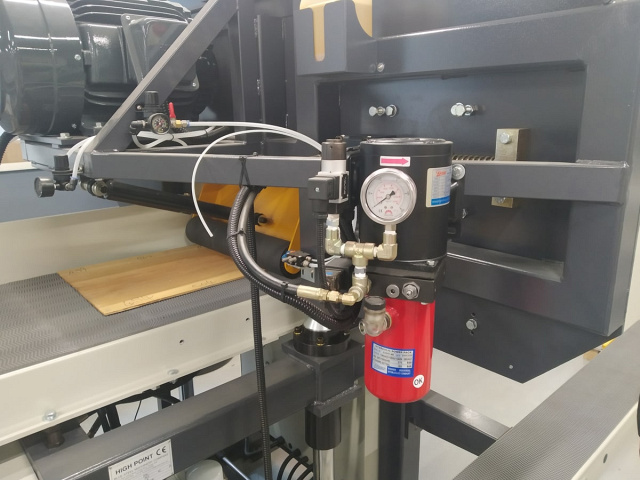

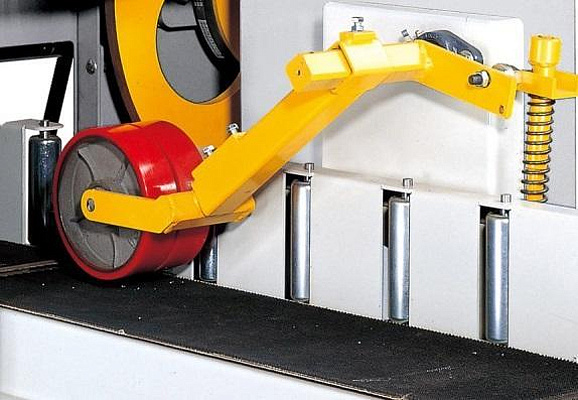

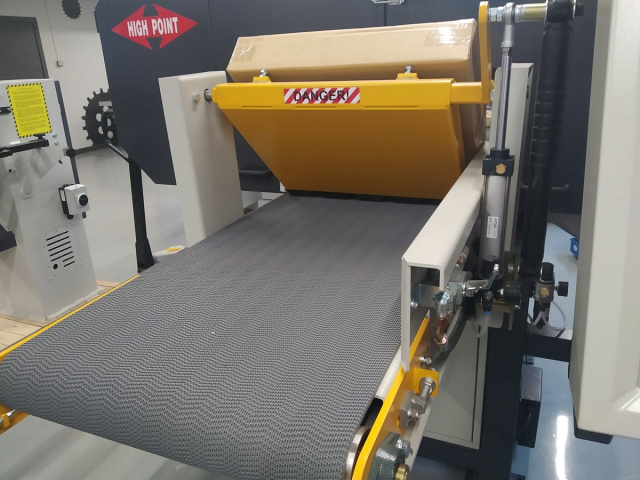

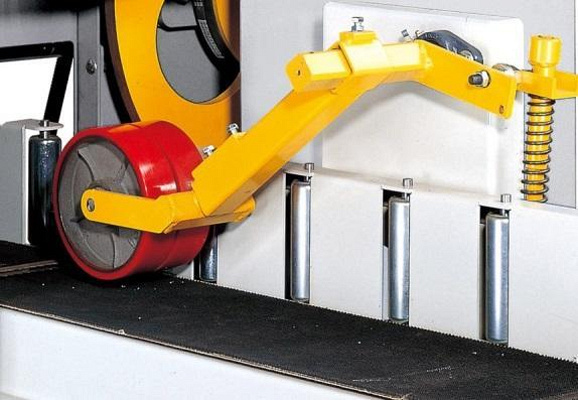

СИСТЕМА ПРИЖИМА

С учетом увеличенной ширины подающего конвейера применяется пневматический прижим с четырьмя прорезиненными роликами, для надежной фиксации заготовки во время пиления.

Схема обработки ленточно-делительного станка HP-400P

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

Схема обработки ленточно-делительного станка HP-400P

УСТРОЙСТВО ОЧИСТКИ

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.

Схема обработки ленточно-делительного станка HP-400P

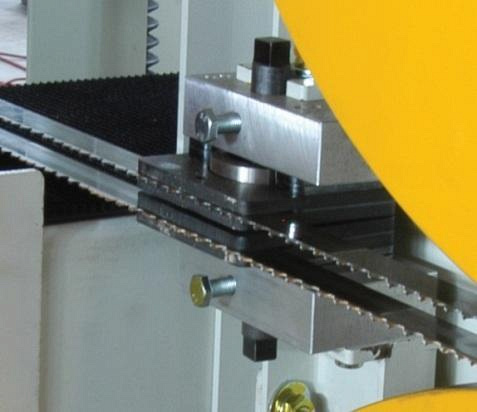

ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ

Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

Схема обработки ленточно-делительного станка HP-400P

Схема обработки ленточно-делительного станка HP-400P

ПОДАЮЩИЙ ТРАНСПОРТЕР

Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато.

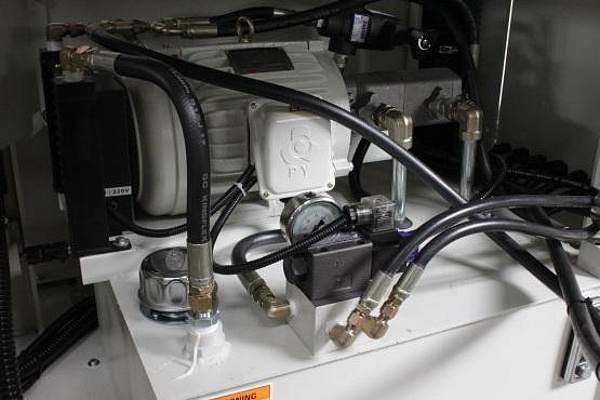

Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать.

Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

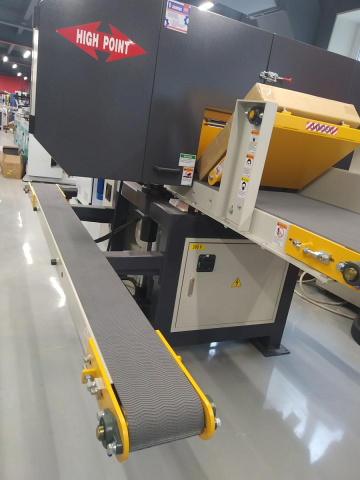

ДОПОЛНИТЕЛЬНЫЙ КОНВЕЙЕР

Наличие автоматической системы возврата пиломатериала позволяет оптимизировать трудозатраты.


Модель
HP-600PB
Максимальное сечение заготовки (ширина x толщина), мм
610 х 230
Расстояние от верхней пилы до транспортера, мм
4 - 224
Перемещение пильных узлов
электромеханическое
Натяжение пилы
гидравлическое
Ширина конвейерной ленты, мм
585
Размер пилы, мм
4966 х 54
Ширина шкивов, мм 50
Диаметр шкивов, мм
711
Скорость подачи заготовок, м/мин
0 - 20
Количество пильных лент, шт.
1
Мощность основных электродвигателей, кВт
22
Мощность двигателя электроподъема, кВт
0,25
Мощность двигателя основного конвейера, кВт
2,2
Мощность двигателя возвратного конвейера, кВт
1,1
Габаритные размеры:
Длина, мм
2880
Ширина, мм
2300
Высота, мм
2240
Вес, кг
2000
