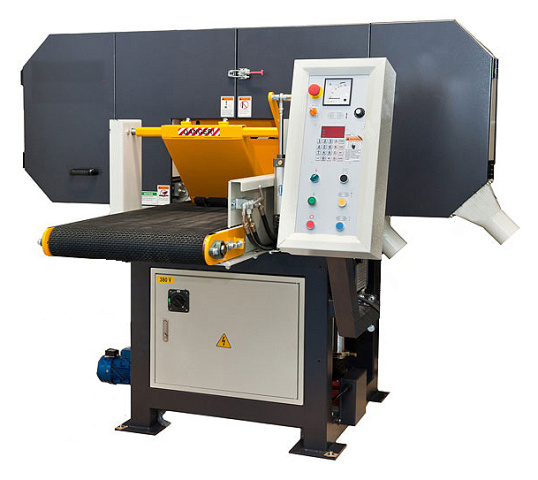

Станок ленточнопильно делительный горизонтальный HIGH POINT. Модель HP-400P

BLUE STEEL
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Макс. сечение заготовки: 400 х 250 мм

Подача: гидравлика

Прижим: пневматический

Ширина шкивов: 25 мм

Вес: 1700 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для деления  трехкантного-четырехкантного бруса, доски и горбыля  по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих предприятиях средней и малой мощности  как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Тонкий пропил;
  • Высокое качество распиловки;
  • Мощная и надежная конструкция;
  • Простота и легкость настройки и обслуживания;
  • Гидравлическое натяжение пильной ленты;
  • Подача очищающей жидкости на пильную ленту.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Схема обработки ленточно-делительного станка HP-400P

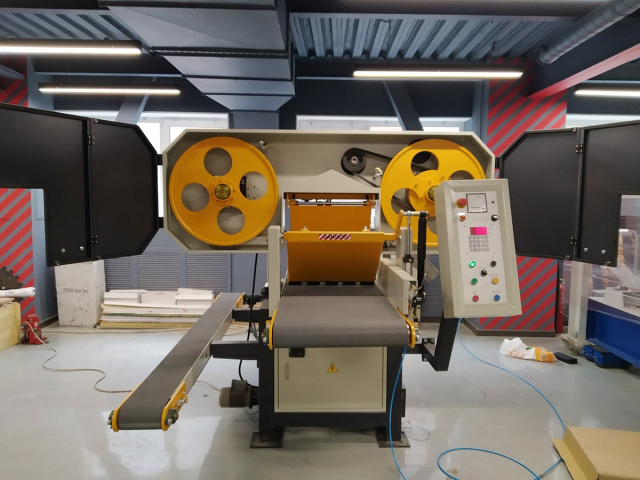

ПРИВОД ПИЛЬНОГО УЗЛА

Вращение шкивов осуществляется с помощью мощных электродвигателей (Siemens) и клиноременной передачи. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Схема обработки ленточно-делительного станка HP-400P

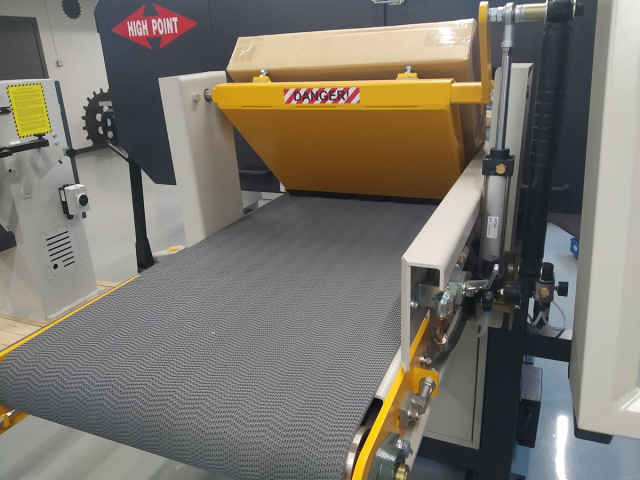

СИСТЕМА ПРИЖИМА

С учетом увеличенной ширины подающего конвейера применяется пневматический прижим с четырьмя прорезиненными роликами, для надежной фиксации заготовки во время пиления.

Схема обработки ленточно-делительного станка HP-400P

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

Схема обработки ленточно-делительного станка HP-400P

УСТРОЙСТВО ОЧИСТКИ

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.

Схема обработки ленточно-делительного станка HP-400P

ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ

Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

Схема обработки ленточно-делительного станка HP-400P

Схема обработки ленточно-делительного станка HP-400P

ПОДАЮЩИЙ ТРАНСПОРТЕР

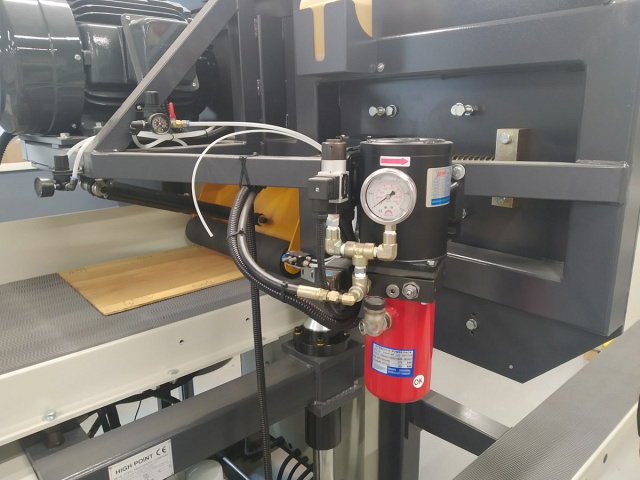

Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато.

Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать.

Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

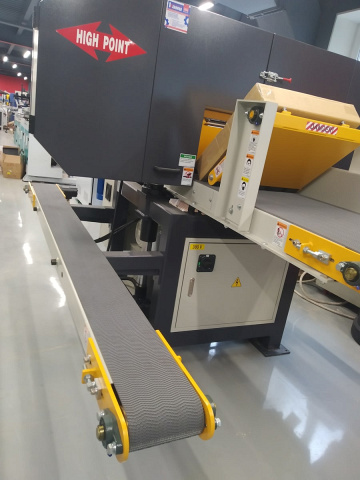

ДОПОЛНИТЕЛЬНЫЙ КОНВЕЙЕР

Наличие автоматической системы возврата пиломатериала позволяет оптимизировать трудозатраты.

Модель HP-400P
Максимальное сечение заготовки (ширина x толщина), мм 400 х 250
Расстояние от верхней пилы до транспортера, мм 4 - 125
Перемещение пильных узлов электромеханическое
Натяжение пилы гидравлическое
Размеры транспортерной ленты (ширина x длина), мм 385 х 5480
Размеры пильного полотна (длина x ширина), мм 4570 х 27
Ширина шкивов, мм 25
Диаметр шкивов, мм 710
Скорость подачи заготовок, м/мин 4 - 15
Количество пильных лент, шт. 1
Мощность основных электродвигателей, кВт 22
Мощность двигателя электроподъема, кВт 0,18
Мощность двигателя основного конвейера, кВт 1,5
Габаритные размеры:
Длина, мм 2870
Ширина, мм 2260
Высота, мм 2050
Вес, кг 1700
