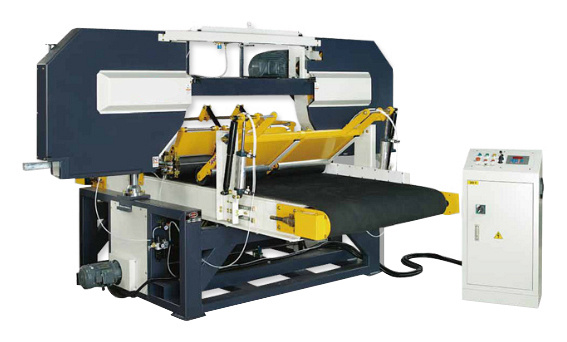

Станок ленточнопильно делительный горизонтальный HIGH POINT. Модель HP-1300

BLUE STEEL
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Макс. сечение заготовки: 1300 х 250 мм

Подача: гидравлика

Прижим: пневматический

Ширина шкивов: 100 мм

Вес: 5000 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для деления широких заготовок, а также мебельного щита по толщине в горизонтальной плоскости с целью получения ламелей высокого качества и с точной геометрией.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих и мебельных предприятиях средней и малой мощности для деления заготовок по толщине. Представленные модели могут иметь 2-х, 3-х, 4-х пильную и более конфигурацию, позволяющую значительно увеличить производительность.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Тонкий пропил;
  • Высокое качество распиловки;
  • Мощная и надежная конструкция;
  • Простота и легкость настройки и обслуживания;
  • Гидравлическое натяжение пильной ленты;
  • Подача очищающей жидкости на пильную ленту.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Схема обработки ленточно-делительного станка HP-400P

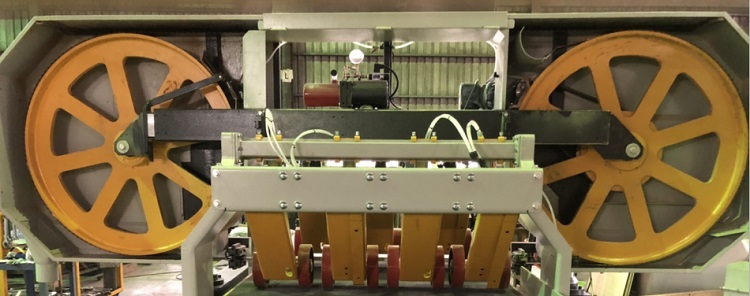

ГИДРАВЛИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТЫ

Натяжение осуществляется посредством тяжелой и жесткой металлической балки. В процессе работы и натяжение ленты контролируется по средствам гидроцилиндра, так что в процессе растяжения ленты, уровень натяжения автоматически поддерживается в заданном значении.

Шкивы станка идеально сбалансированы, так что в процессе работы полностью исключено даже минимальное биение, что в свою очередь дает идеальную точность распиловки при большой ширине пропила.

Схема обработки ленточно-делительного станка HP-400P

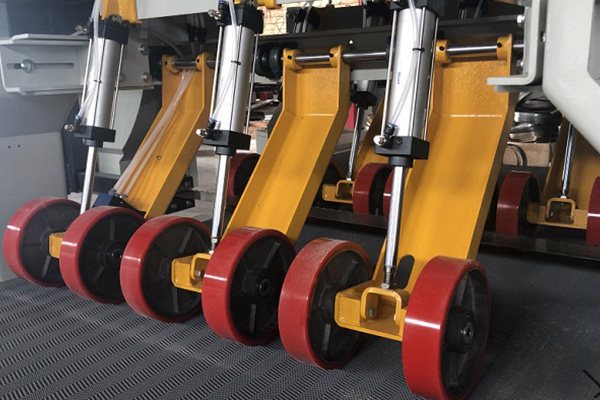

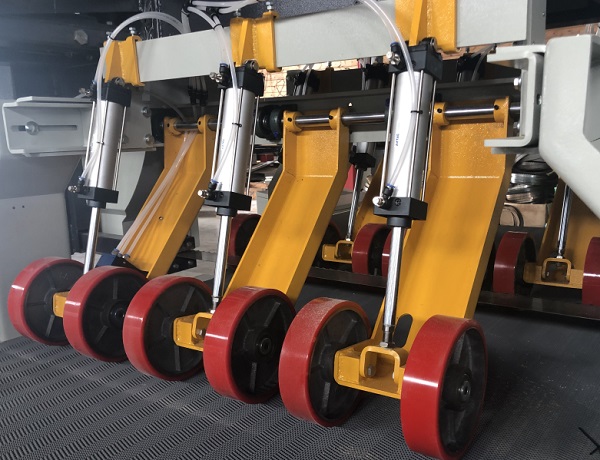

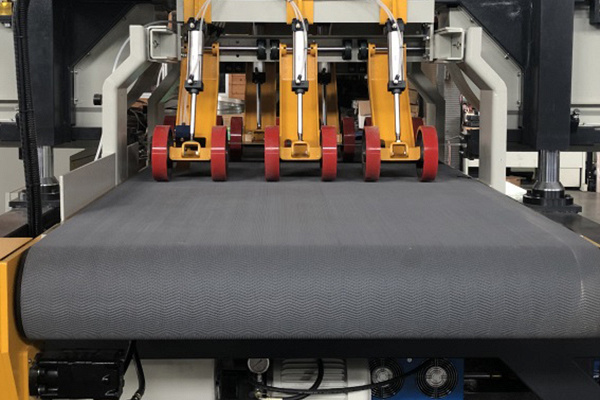

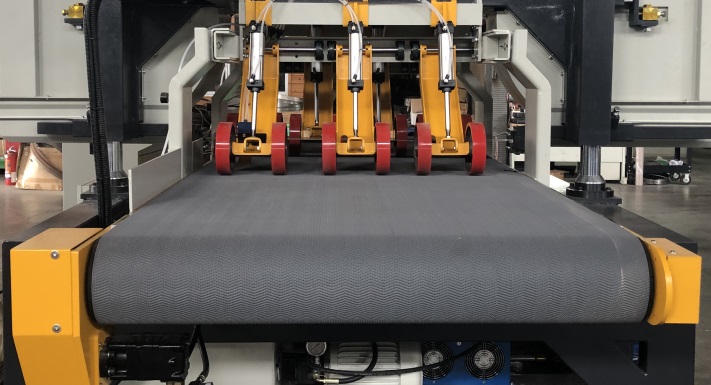

СИСТЕМА ПРИЖИМА ЗАГОТОВКИ НА ВХОДЕ

Состоит из 2-х широких роликов, позволяя делить даже клееный щит. Каждый ролик имеет свой пневмоприжим. Давление каждого прижима возможно регулировать в зависимости от материала обработки.

Схема обработки ленточно-делительного станка HP-400P

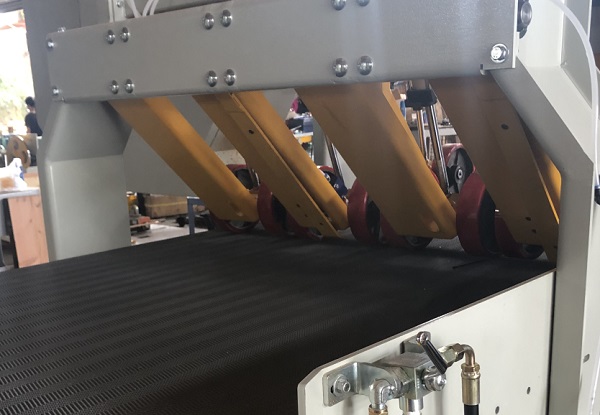

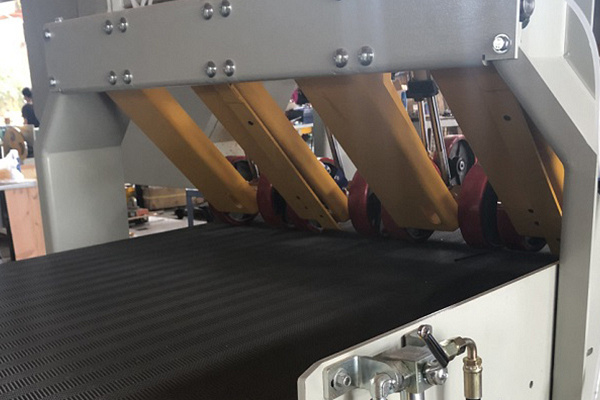

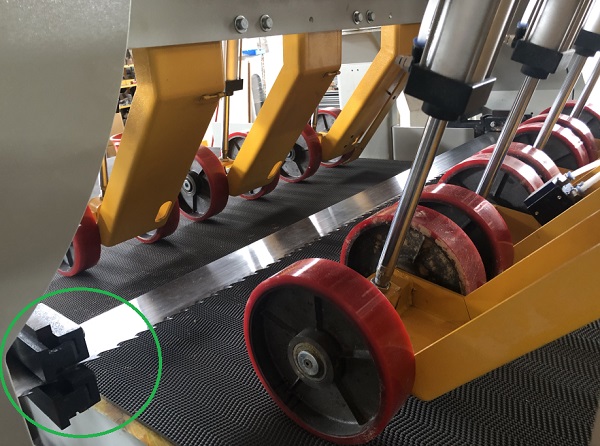

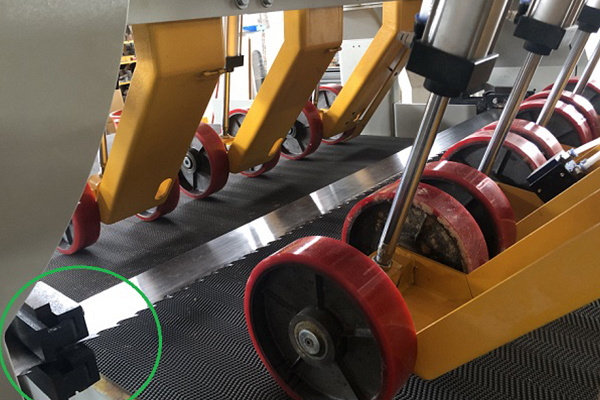

СИСТЕМА ПРИЖИМА ЗАГОТОВКИ НА ВЫХОДЕ

Состоит также из 3-х широких роликов. За счет установки прижимов заготовки и на входе и на выходе, достигается высокая точность получаемых изделий. Каждый ролик имеет свой пневмо-прижим. Давление каждого прижима возможно регулировать в зависимости от материала обработки.

Схема обработки ленточно-делительного станка HP-400P

ПИЛЬНЫЙ МОДУЛЬ

Настройка выпиливаемых размеров осуществляется за счет регулировки пильного модуля по высоте. Перемещение пильного модуля осуществляется за счет мощного гидравлического цилиндра. Направляющие перемещения имеют высокую точность, за счет изготовления на металлообрабатывающих центрах с ЧПУ. Контроль точности позиционирования происходит посредством магнитных шкал, а погрешность, которая может набегать, автоматически компенсируется системой управления.

Схема обработки ленточно-делительного станка HP-400P

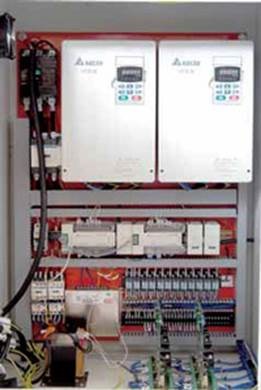

ЭЛЕКТРИКА

При изготовлении станков используются только качественные комплектующие ведущих мировых производителей, что обеспечивает стабильную, бесперебойную, а также долговечную работу.



ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:



Высокоточные ленточно-делительные станки HighPoint позволяют производить качественную распиловку таких материалов как: картон, пластик, пенобетон, поролон, резина, текстолит и другие.


Модель
HP-1300
Максимальное сечение заготовки (ширина x толщина), мм
1300 х 250
Расстояние от верхней пилы до транспортера, мм
4 - 224
Перемещение пильных узлов
электромеханическое
Натяжение пилы
гидравлическое
Размер пилы, мм
8153 х 100
Ширина шкивов, мм 100
Диаметр шкивов, мм
1066
Скорость подачи заготовок, м/мин
0 ÷ 12
Количество пильных лент, шт.
1
Мощность основных электродвигателей, кВт
30
Мощность двигателя электроподъема , кВт
1,1
Габаритные размеры:
Длина, мм
5000
Ширина, мм
2300
Высота, мм
2100
Вес, кг
5000
