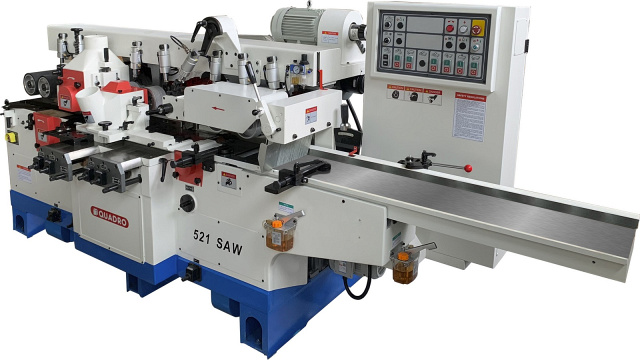

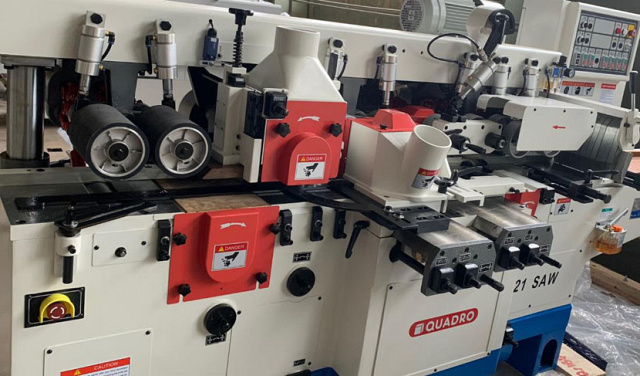

Четырехсторонний станок Quadro 521 SAW (11 кВт)

Лидеры продаж оборудования для деревообработки
Узнать больше

Цена по запросу

В наличии

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Тайвань

Количество шпинделей

5 шт.
Макс. сечение заготовки

210 x 125 мм
Скорость подачи

8 - 33 м/мин
Общая установленная мощность

39,25 кВт
Вес

3600 кг

Преимущества

Пильный узел 11 кВт
Высота пропила: 50 мм
Дополнительный стол для 5-го шпинделя
Дополнительная пластина для прижима над блоком дисковых пил

Назначение

Четырехсторонний станок Quadro 521 SAW может использоваться как классический пятишпиндельный станок для производства большинства погонажных изделий. Также 5-й шпиндель станка оснащен увеличенным двигателем 11 кВт, шпоночным пазом для установки дисковых пил. При этом высота пропила - 50 мм.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

Получаемые изделия

Схемы обработки

Конструктивные особенности

А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ

Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.

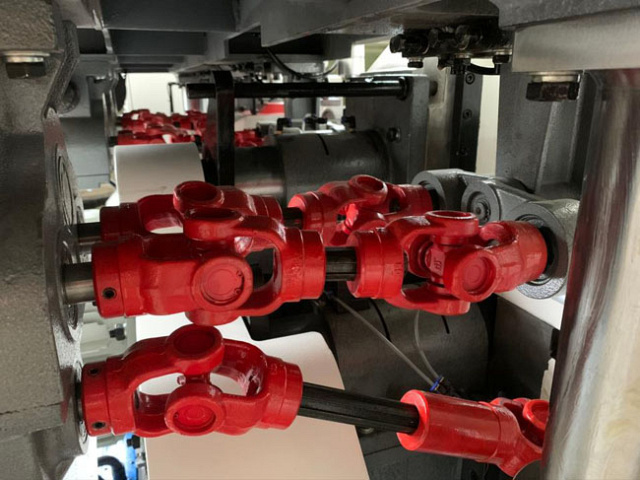

Усиленные крестовины карданов и массивные редукторы

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

Высокоскоростные прецизионные динамически сбалансированные шпиндели

В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.

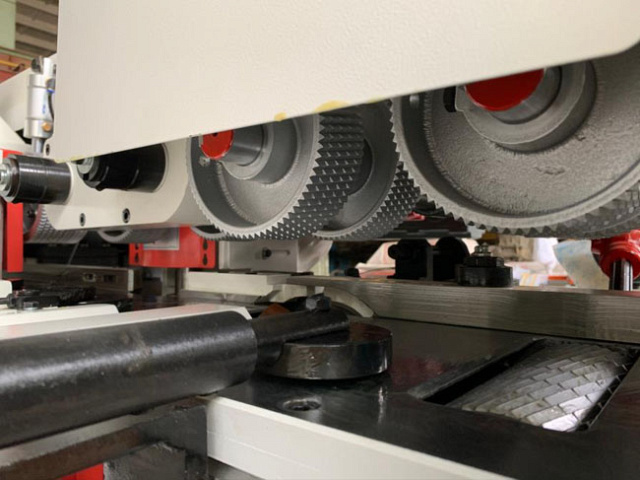

Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 4 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.

Надежная система подачи и фиксации пиломатериала

Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.

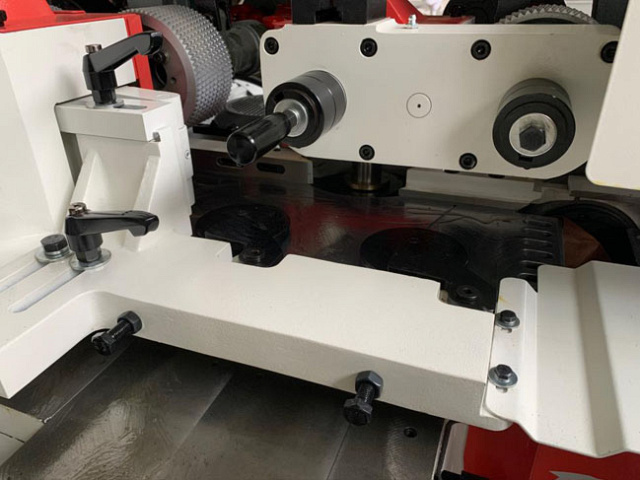

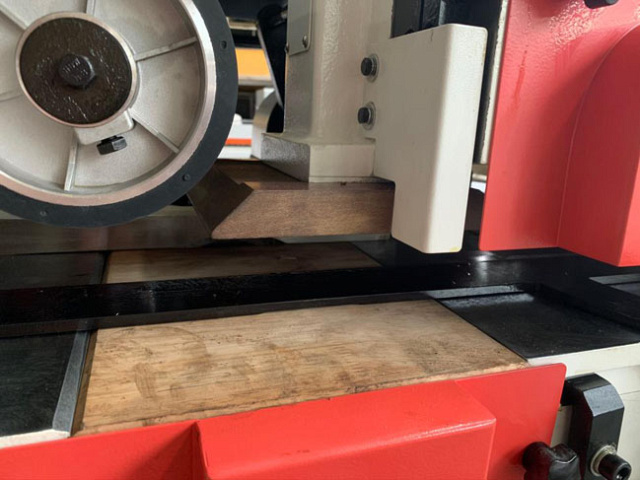

2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

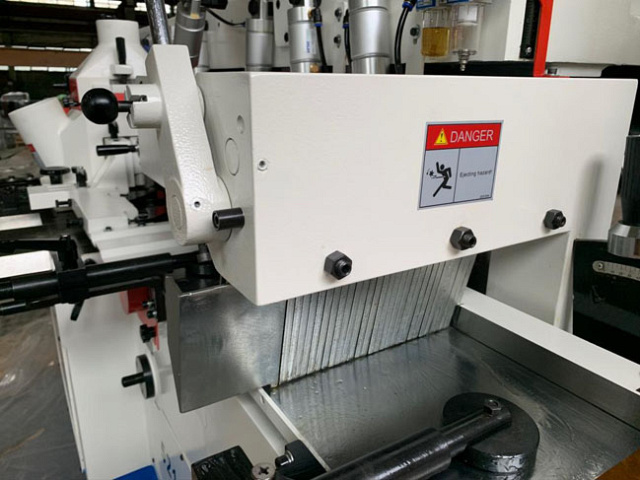

Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

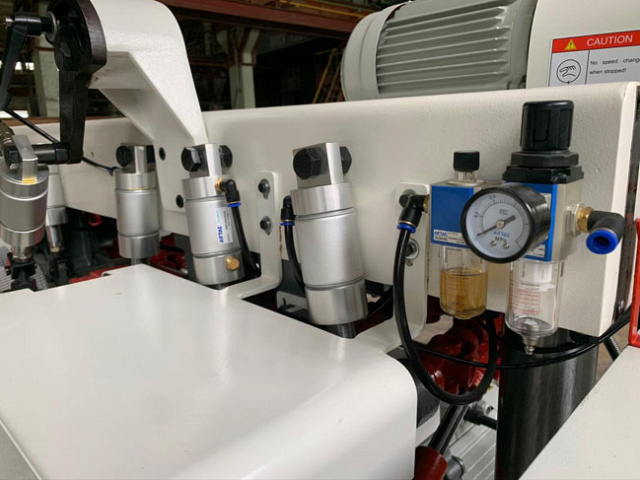

Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.

Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.

Необходима для увеличения производительности с сохранением высокого качества продукции.

Станок оснащен бесступенчатой регулировкой скорости подачи от 8 до 33 м/мин.

На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

Стол покрыт хромом для повышения износостойкости.

Комплектация

Стандартная

Станок оснащен дополнительным столом и пластиной для установки дисковых пил диаметром до 230 мм (высота пропила 50 мм)

Модель

Quadro 521 SAW (11 кВт)

Количество шпинделей, шт.

Макс. сечение заготовки, мм

210 x 125

Скорость подачи, м/мин

8 - 33

Диаметр шпинделей, мм

Частота вращения шпинделей, об/мин

6800

Производимые изделия

столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения

Джоинтер для прямых ножей

нет

Джоинтер для профильных ножей

нет

Контропоры

нет

Возможность установки пил

есть

Высота пропила, мм

Шпиндель №1, кВт

5,5 (1-го нижнего)

Шпиндель №2, кВт

5,5 (правого)

Шпиндель №3, кВт

5,5 (левого)

Шпиндель №4, кВт

7,5 (1-го верхнего)

Шпиндель №5, кВт

11 (2-го нижнего) пильный

Мощность двигателя подачи, кВт

Мощность двигателя подъема траверсы, кВт

0,75

Общая установленная мощность, кВт

39,25

Шпиндель №1, мм

125 (1-го нижнего)

Шпиндель №2, мм

110 - 180 (правого)

Шпиндель №3, мм

110 - 180 (левого)

Шпиндель №4, мм

110 - 180 (1-го верхнего)

Шпиндель №5, мм

230 (2-го нижнего) пильный

Ширина, мм

20 - 210

Толщина, мм

8 - 125

Длина наименьшая, мм

630 (250)

Длина, мм

3450

Ширина, мм

1660

Высота, мм

1750

Вес, кг

3600

Требования к выбору параметров многопильной обработки:

Диаметр пил, мм

Толщина заготовки, мм

Количество пил, шт.

200

20 ~ 30

230

30 ~ 40

230

40 ~ 50

230

50 ~ 60

Выбор мощности: для обработки заготовки толщиной 10 мм на каждую пилу требуется мощность примерно 0,75 кВт.

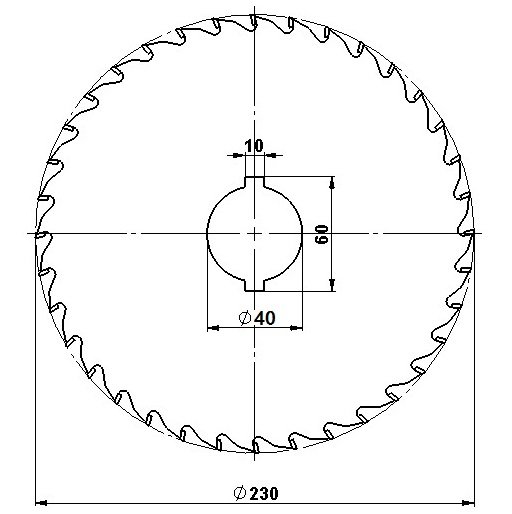

Чертеж пилы:
