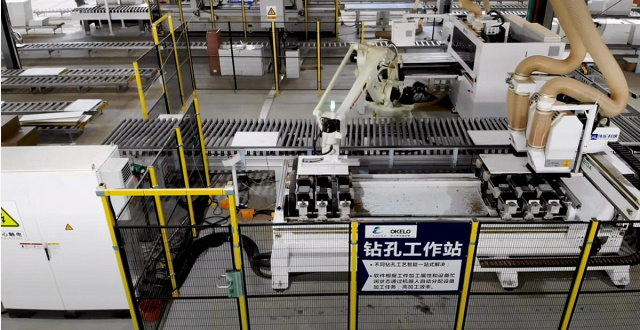

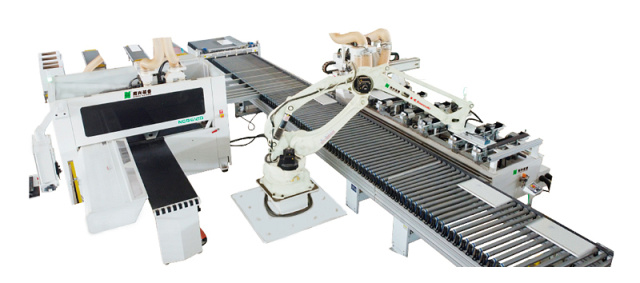

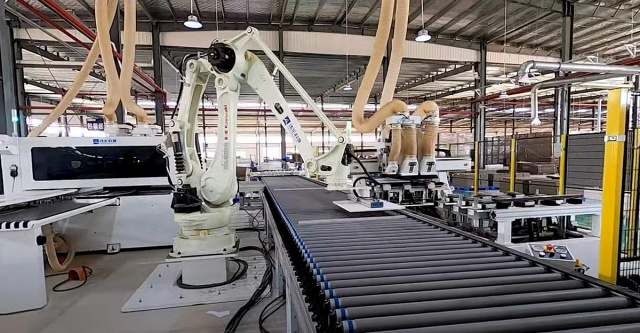

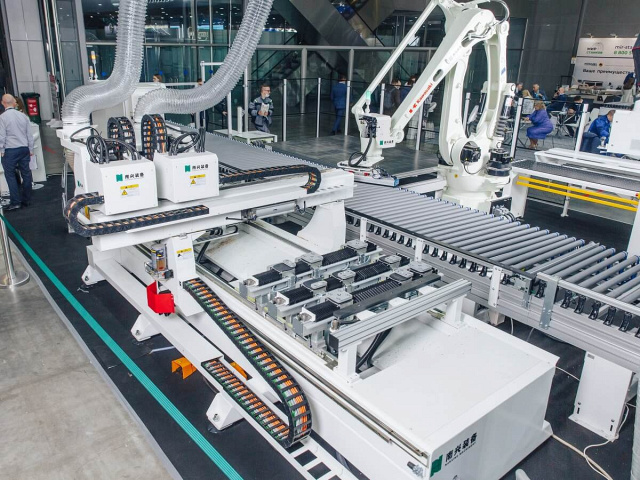

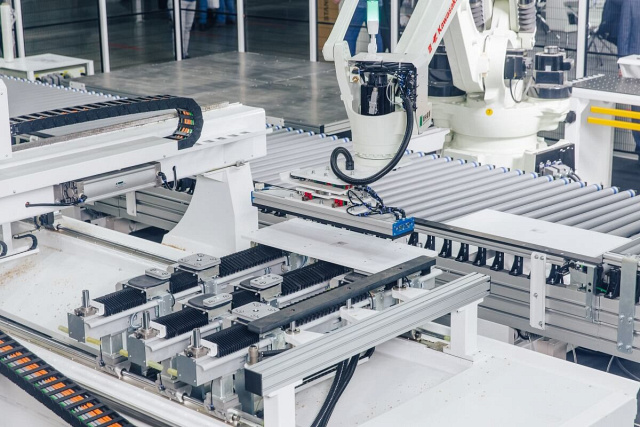

Drilling Work Cell №1. Роботизированная сверлильно-присадочная ячейка
- Нет в наличии
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Китай
Количество присадочных голов: 3 шт.
Конфигурация присадочных голов:
Вертикаль: 12 / Горизонт.: 2+2, 2+2 / пила
Вертикаль: 12 / Горизонт.: 2+2, 2+2 / пила
Вертикаль: 10
Фрезерный узел:
5,5 кВт / 18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям X / Y: 130 / 80 м/мин
Вес: 4600 кг
Преимущества
- Высокая производительность 2000 - 2500 деталей в смену
- Значительное снижение затрат на персонал – обслуживает один оператор
- Отсутствие брака за счет исключения человеческого фактора
- Полная интеграция с современными программными продуктами
- Легкая установка в действующие автоматические производственные линии
Модель
NCB612D
Количество горизонтальных шпинделей для сверления в торцы, шт.
16 (2+2; 2+2 / 2+2; 2+2)
Тип охлаждения шпинделя
Воздушный
Тип цанги (верх/низ)
ER25
Пазовальная пила
нет
Давление в пневмосистеме, МПа
0,6 - 0,7
Напряжение, В
380
Габаритные размеры:
Длина, мм
5700
Ширина, мм
2960
Высота, мм
2190
Вес, кг
3750

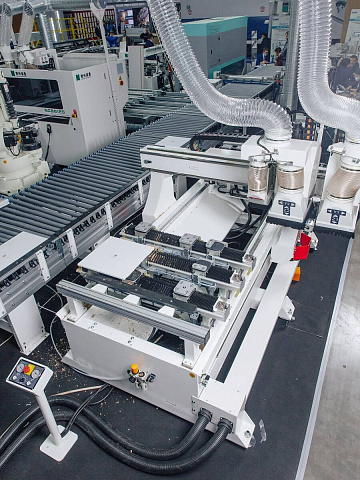

Модель
NCG3312DA
Количество горизонтальных шпинделей для сверления в торцы, шт.
20 (2+2; 3+3 / 2+2; 3+3)
Тип охлаждения шпинделя
Воздушный
Тип цанги (верх/низ)
ER32
Пазовальная пила
нет
Настройка траверс и вакуумных модулей
автоматическая
Давление в пневмосистеме, МПa
0,6 - 0,7
Напряжение, В
380
Габаритные размеры:
Длина, мм
5500
Ширина, мм
2500
Высота, мм
2200
Вес, кг
4200

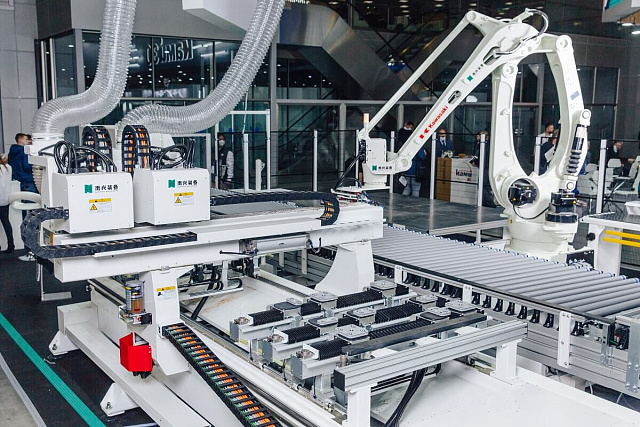

Модель

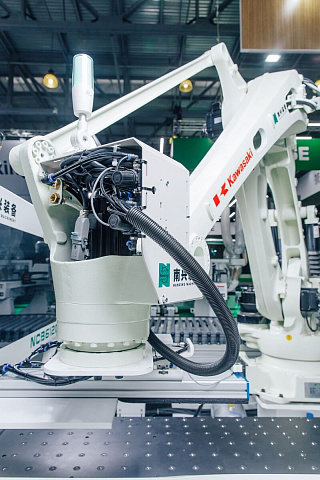

КAWASAKI robotics CP180L
Тип робота
Шарнирно-сочлененный
Диапазон движения, °:
Вращение руки (JT1)
± 160
Рука наружу (JT2)
+95 / -46
Рука вверх-низ (JT3)
+15 / -110
Монтаж
Пол
Напряжение, В
380
Габаритные размеры:
Вес, кг
1600
ГАБАРИТНЫЕ РАЗМЕРЫ И УСТАНОВЛЕННАЯ МОЩНОСТЬ ЯЧЕЙКИ:
Габаритные размеры:
Длина, мм
15 000
Ширина, мм
8000
Высота, мм
2500
