НАЗНАЧЕНИЕ:
Автоматическая линия резки AREA MULTICUT применяется для серийного раскроя изделий из натурального и искусственного камней.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Камнеобрабатывающие компании, специализирующиеся на промышленном раскрое мрамора, гранита, кварца, керамики.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

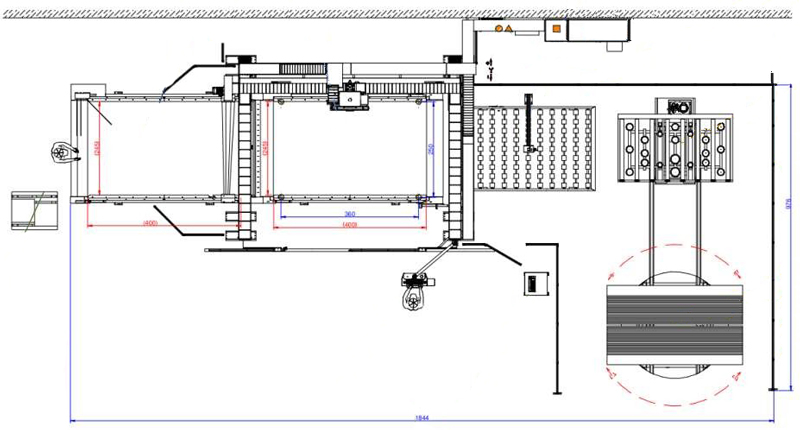

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ПЕРЕМЕЩЕНИЕ ПО ОСЯМ Все оси скользят по линейным направляющим с рециркуляционными шарикоподшипниками, приводимыми в движение прецизионной реечной системой для осей X и Y, а для оси Z - шариковым винтом и предварительно нагруженной гайкой.
|
| | ШПИНДЕЛЬ 3-х фазный асинхронный шпиндель.
|
| | ВАКУУМНЫЕ ПРИСОСКИ ДЛЯ ПЕРЕМЕЩЕНИЯ ЗАГОТОВОК Это инновационная автоматическая и эффективная система для оптимизации времени резки и производительности станка. После проектирования и программирования последовательности резки, если разрезы перекрывают друг друга, программное обеспечение автоматически генерирует функцию перемещения заготовок с помощью присоски (установленной на станке). Эта полностью автономная и автоматическая функция позволяет сократить время работы оператора на станке, а также свести к минимуму потери материала на листе. Грузоподъемность до 300 кг |

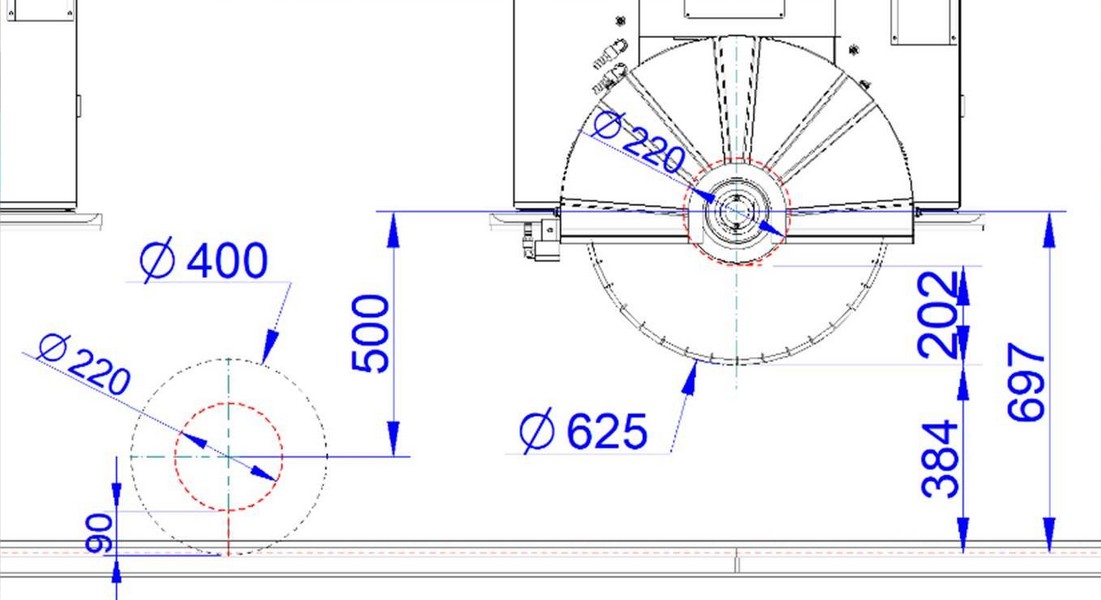

| | АВТОМАТИЧЕСКАЯ СИСТЕМА ИЗМЕРЕНИЯ ДИАМЕТРА ДИСКА Система состоит из механического датчика для измерения радиуса пилы и программного обеспечения, которое автоматически заполняет таблицу с параметрами инструментов. |
| | АВТОМАТИЧЕСКАЯ СИСТЕМА ИЗМЕРЕНИЯ ТОЛЩИНЫ МАТЕРИАЛА Состоит из механического зонда для проверки реальной толщины камня. |
| | ЗАГРУЗОЧНЫЙ РОЛИКОВЫЙ СТОЛ Опорный стол с моторизованными роликами, на которых перемещается заготовка для фотографирования, оцифровывания и дальнейшей обработки. Цифровая камера включена. |

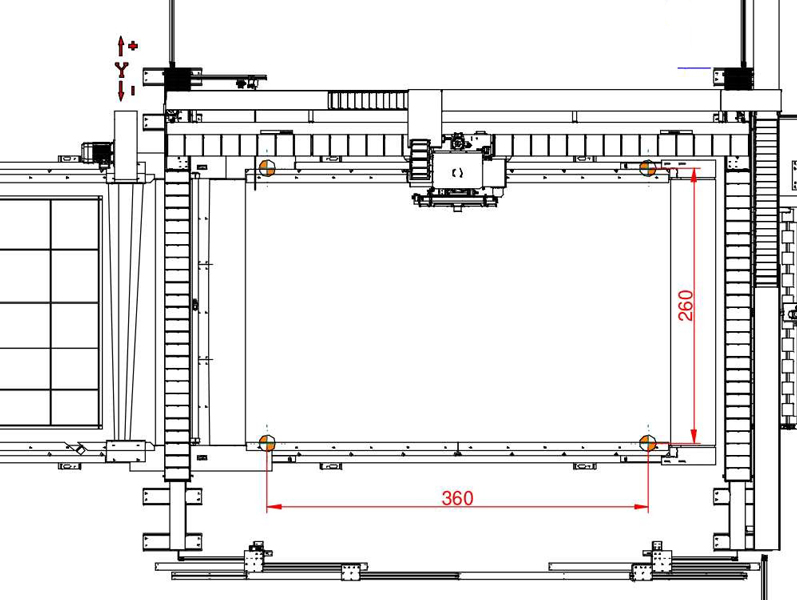

| | РАБОЧИЙ СТОЛ Рабочий стол - система ремней с приводом. Моторизованный ленточный стол размерами 4000 мм x 2450 мм |
| | РАЗГРУЗОЧНЫЙ СТОЛ Моторизованный ленточный стол для разгрузки 4000 мм x 2450 мм. Система очистки заготовок после резки с помощью сжатого воздуха. |
| | ВАКУУМНЫЙ ПОГРУЗЧИК Автоматический вакуумный погрузчик (моторизованный) для загрузки плит с пирамиды. Направляющая длиной до 6000 мм. Грузоподъемность до 1000 кг. Количество вакуумных присосок - 29 шт |
| | МОТОРИЗИРОВАННАЯ ВРАЩАЮЩАЯСЯ ПИРАМИДА Вместительность до 48 плит и грузоподъемность до 30 тонн. Полностью оцинкованная металлическая конструкция. Двойной электродвигатель мощность 0,37 кВт |
| | СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ Базовая пневматическая установка, установленная в специальном шкафу, расположенном за пределами рабочей зоны. Барьеры безопасности машины: передние складные ограждения с 2+2 открывающимися дверями, соответствующие стандартам CE по предотвращению несчастных случаев. Контроллер ЧПУ (NUM или SIEMENS) с интерполированными осями, который контролирует программирование и числовое управление циклом обработки. Панель управления, оснащенная 19-дюймовым цветным мультисенсорным монитором и тремя джойстиками для перемещения осей станка, поддерживаемая шарнирным рычагом. Клавиатура с функциональными командами для операций загрузки пластин. Панель управления, оснащенная 19-дюймовым цветным мультисенсорным монитором, для управления контролем качества в конце линии. Машина также оснащена ручной кнопочной панелью для упрощения работы оператора, когда ему требуется стоять рядом с обрабатываемой в данный момент деталью. Шкаф, в котором размещены все электрические и электронные элементы управления машиной Телесервис, требуется подключение к интернету для обеспечения эффективной технической поддержки в случае необходимости. |
