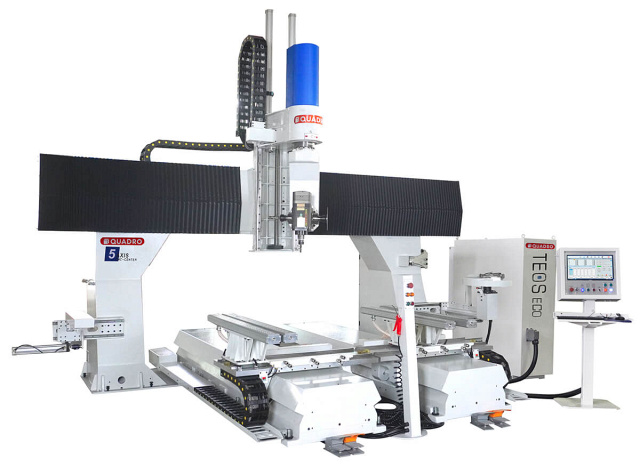

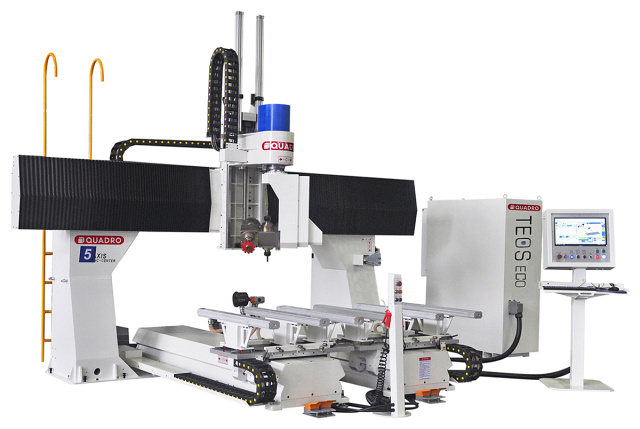

Пятиосевые обрабатывающие центры QUADRO TEOS ECO
Код(ы)
товара: ЧП 433155, ЧП 452849
-
ШМР 450 000 ₽ включены
в стоимость оборудования
8 316 000 ₽
8 993 754 ₽
-8%
Шеф-монтажные работы 450 000 ₽
Включены в стоимость оборудования!
Включены в стоимость оборудования!
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг
Подробнее
Предложим удобный вариант лизинга
Тайвань
Диапазон перемещения осей, мм:
X - 3050, Y - 2200, Z - 1000
Шпиндель: 7,5 + 7,5; 7,5 + 12 кВт
Частота вращения: 18 000; 24 000 об/мин
Смена инструмента: ручная; ручная + автоматическая
Тип рабочего стола:
вакуумные траверсы с пневмоподготовкой и отверстиями для механического крепления
Загрузка материала: ручная
Стойка управления: WEIHONG
Вес: 5500 кг
Преимущества
- ECO ATC - самая доступная комплектация фрезерной головы с автоматической сменой инструмента
- Cистема ЧПУ WEIHONG
- Профильные линейные направляющие AirTac
- Ход по оси Z увеличен до 1000 мм
- Ход по оси Y увеличен до 2200 мм
- Перемещение по осям X, Y, Z обеспечивается шарико-винтовыми парами с предварительным натягом гайки ШВП
Модель
TEOS ECO
ЧП 433155
TEOS ECO ATC
ЧП 452849
В наличии
ЦЕНА
ЦЕНА ПО АКЦИИ
8 316 000 ₽
9 980 971 ₽
Условие
Скидка 8%
При 100% оплате
Поставка от 2,5 месяцев!
ШМР 450 000 ₽
Включены в стоимость!
При 100% оплате
Поставка от 2,5 месяцев!
ШМР 450 000 ₽
Включены в стоимость!
Скидка 14%
ШМР 450 000 ₽
Включены в стоимость!
ШМР 450 000 ₽
Включены в стоимость!
«X», мм
3050
3050
«Y», мм
2200
2200
«Z», мм
1000
1000
«A», °
Не ограничен
± 180
«С», °
800 (±400)
800 (±400)
«X, Y / Y1», м/мин
40
40
«Z», м/мин
30
30
«A, C», об/мин
22,5
22,5
Кол-во независимых рабочих столов, шт.
2
2
Для траверсных столов: кол-во траверс на каждом столе / всего, шт.
2 / 4
2 / 4
Макс. зона обработки X x Y, мм
2700 x 2200
2700 x 2200
Макс. площадь поддержки: каждого стола / двух столов, мм
1130 x 1130 / 1130 x 2300
1130 x 1130 / 1130 x 2300
Макс. высота заготовки с учетом установленного инструмента, мм
618 / 745
618 / 745
Вылет инструмента без уменьшения максимальной высоты заготовки, мм
141
141
Количество вакуумных насосов, шт.
2
2
Производительность каждого вакуумного насоса, м³/ч
160
160
Мощность каждого вакуумного насоса, кВт
5,5
5,5
Датчик автоматического измерения инструмента
В комплекте
В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ
Автоматическое
Автоматическое
Модификация
2 + 2
2 + 1 ATC
Кол-во шпинделей и инверторов к ним, шт.
2
2
Рабочая частота вращения шпинделей, об\мин
до 18 000
до 24 000
Тип охлаждения шпинделей
Воздушное
Воздушное
Мощность шпинделей, кВт
7,5 + 7,5
7,5 + 12
Смена инструмента
Ручная
Ручная + автоматическая
Тип фиксации инструмента
Цанги ER-40 x 4
Цанги ER-40 x 2 + патрон HSK-63F с цангой ER-40
Кол-во одновременно установленных инструментов на голове, шт.
4
3
Тип
-
Карусельный
Кол-во позиций, шт.
-
8
Кол-во патронов HSK-63F в комплекте, шт.
-
8
Постпроцессор на выбор для следующего программного обеспечения:
AlphaCAM, SolidCAM, Power Mill
AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора
WEIHONG (Китай) + Промышленный ПК на базе Windows
WEIHONG (Китай) + Промышленный ПК на базе Windows
Электрокомпоненты
SCHNEIDER ELECTRIC (Франция)
SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами
WEIHONG (Китай)
WEIHONG (Китай)
Высокоточные безлюфтовые редукторы по осям «A, C»
NABTESCO (Япония)
NABTESCO (Япония)
ШВП по осям «X, Y, Z»
ABBA LINEAR TECH (Тайвань)
ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям
AIRTAC (Тайвань)
AIRTAC (Тайвань)

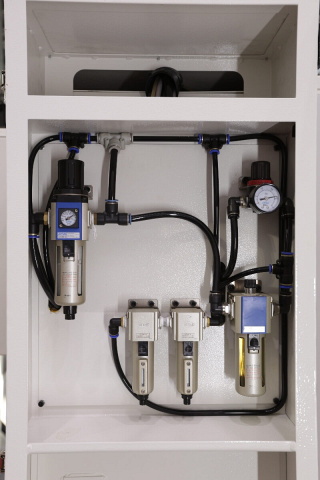

Пневмокомпоненты
AIRTAC (Тайвань)
AIRTAC (Тайвань)
Промышленный кондиционер для электрошкафа
В комплекте
В комплекте
Пульт ручного управления и фронтальная стойка оператора
В комплекте
В комплекте
Автоматическая система смазки и ящик ЗИП
В комплекте
В комплекте
Расширенная тех документация на русском языке
В комплекте
В комплекте
Ящик
В комплекте
В комплекте

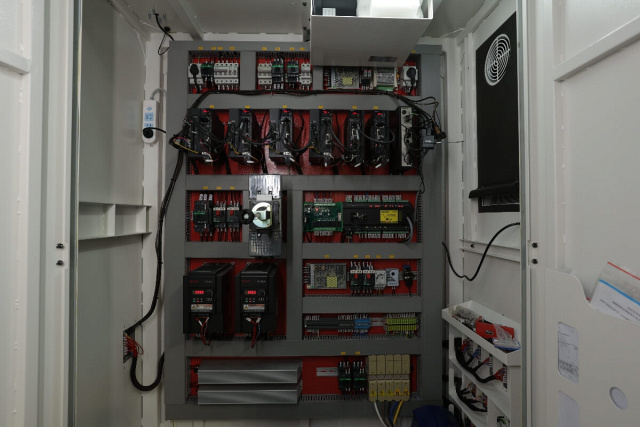

Электрошкаф, мм
700 x 1000 x 2000
700 x 1000 x 2000
Длина, мм
3900
3900
Ширина, мм
4532
4532
Высота, мм
3670
3670
Вес, кг
5500
5500
