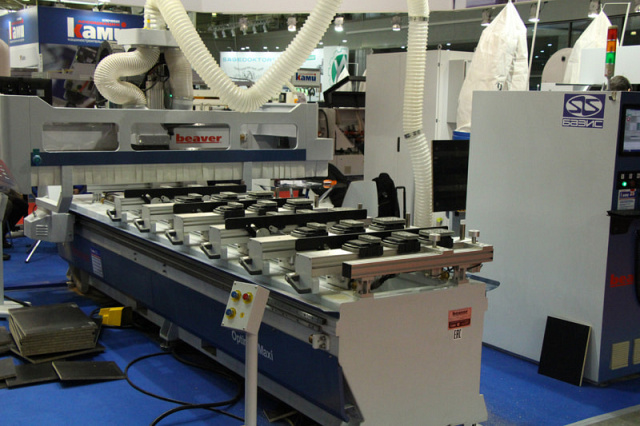

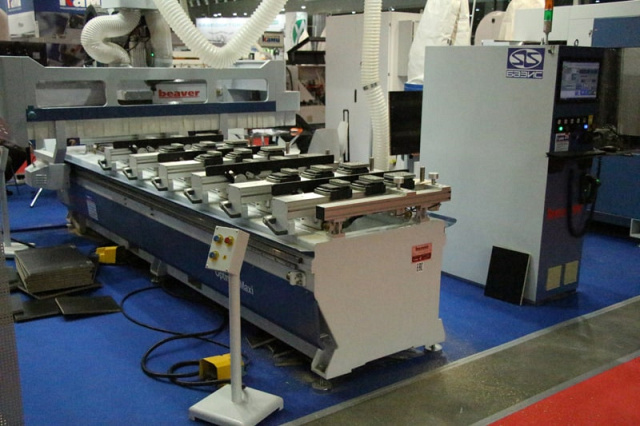

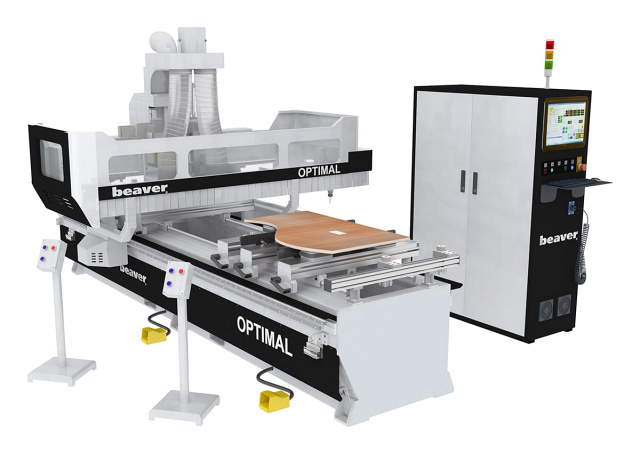

Универсальный обрабатывающий центр с ЧПУ Beaver OPTIMAL OPTIMAL

Универсальный обрабатывающий центр с ЧПУ Beaver OPTIMAL OPTIMAL

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Частота вращения

18 000 об/мин
Система управления

OSAI

Преимущества

Идеально подходит для производства корпусной мебели
Контурная фрезеровка и присадка на одном станке
Изготовление сложных изделий
Бесшланговая система вакуумных подушек
Компактные размеры
Гибкая настройка

Модель

OPTIMAL

Размер зоны обработки, мм

3050 x 900

Тип рабочего стола

Подвижные траверсы в комплекте с подушками «Schmalz»

Тип передачи по осям X, Y

Шестерня-рейка «WMH-Herion»

Скорость рабочего хода, м/мин

0 – 20

Тип электродвигателей

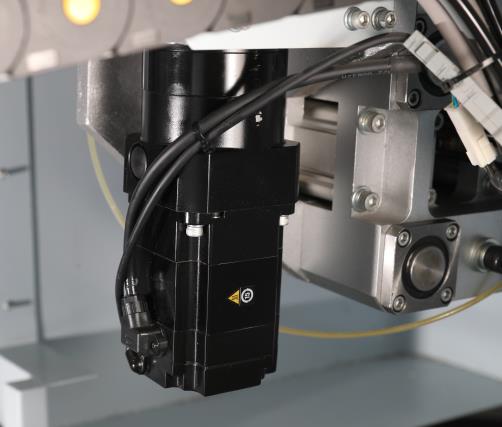

Серводвигатели «YASKAWA»

Тип смены инструмента

ручная

Цанга

ER32

Частота вращения, об/мин

18 000

Рабочий ход по осям X / Y / Z, мм

3050 / 900 / 80

Скорость перемещения по осям X / Y / Z, м/мин

Количество траверс, шт.

Количество вакуумных подушек, шт.

Количество сверлильных траверс, шт

9+6+1 «FAM»

Макс. диаметр инструмента, мм

Система управления

OSAI

Мощность вакуумного насоса, кВт

4,0

Производительность вакуумного насоса, м³/ч

160

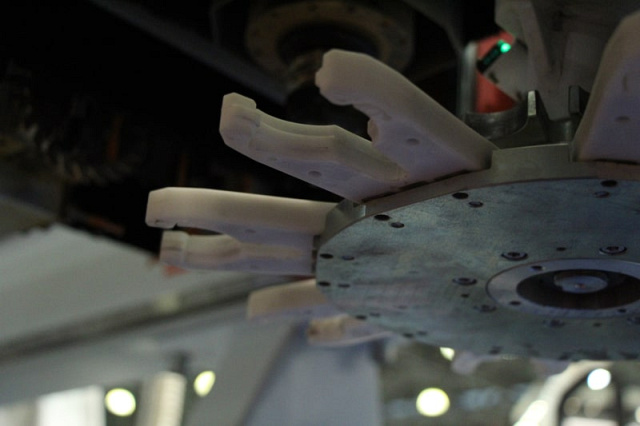

Револьверный магазин смены инструмента

исключен

Возможность работать в маятниковом режиме

2 зоны

Мощность шпинделя, кВт

5,5

Напряжение, В

380

Частота, Гц

Длина, мм

4000

Ширина, мм

1930

Высота, мм

2270

Вес брутто, кг

2300

НАЗНАЧЕНИЕ:

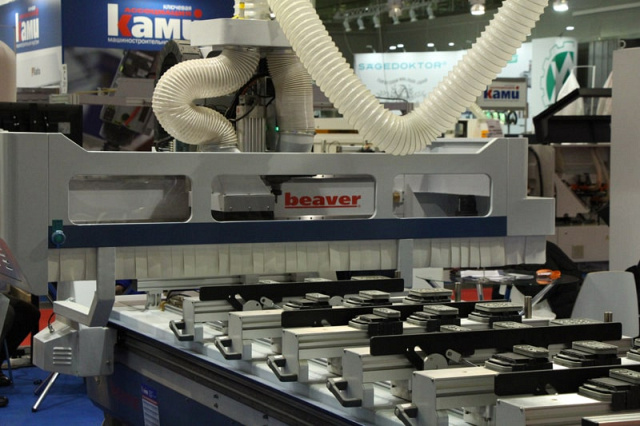

Универсальный многооперационный обрабатывающий центр с перемещающимися на траверсах присосками предназначен для изготовления деталей корпусной мебели, фасадов и других изделий из дерева, ДСП, МДФ и других материалов. Обрабатывающий центр обеспечивает высокую производительность и гибкость при выполнении следующих операций: фрезерование по контуру, сверление сквозных и глухих отверстий в пласти и торцах изделий, пропиливание пазов в щитовых деталях из деревянного массива, МДФ, ДСП и др.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Мебельное производство

Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

Отделка экстерьеров

Фигурные наличники на окна и двери с резьбой насквозь;
Декоративные элементы для украшения деревянных домов и бань.

Производство дверей

Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку;
Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой;
Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.;
Изготовление эксклюзивных дверей из ценных пород древесины.

Реклама

Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т. д.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

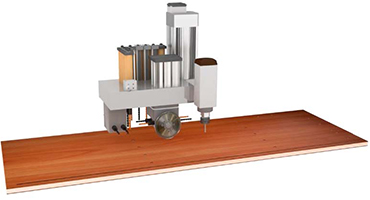

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

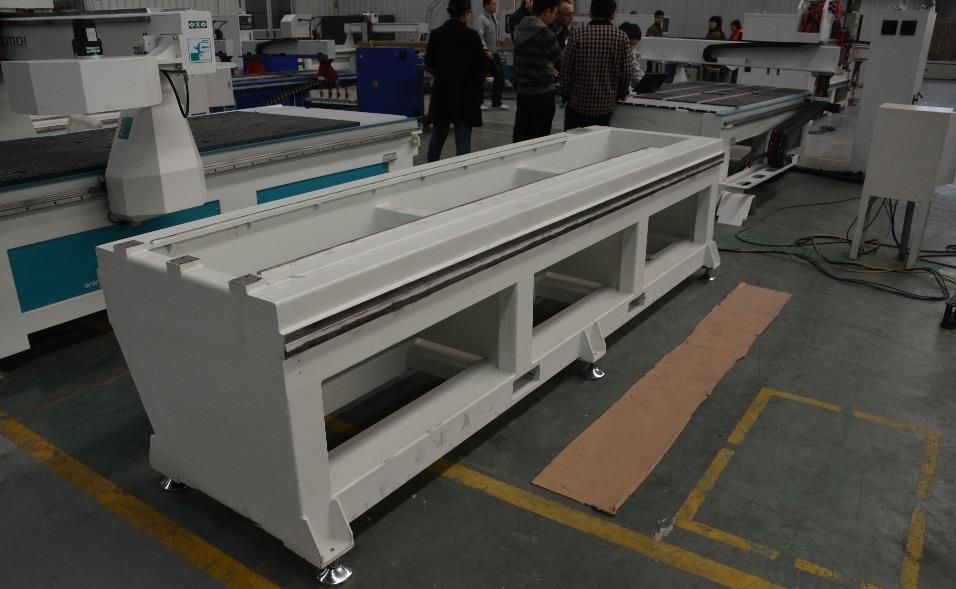

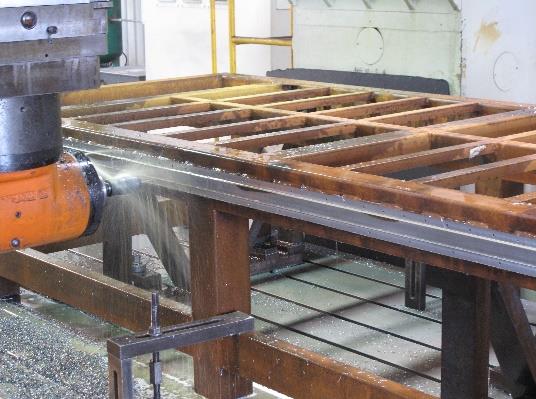

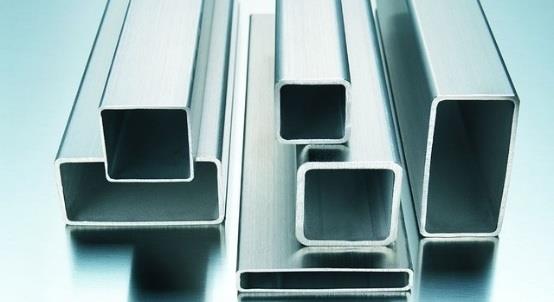

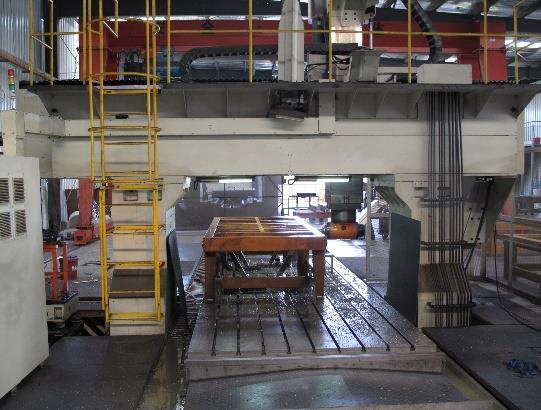

	ЦЕЛЬНОСВАРНАЯ МАССИВНАЯ СТАЛЬНАЯ СТАНИНА Выполнена из высокопрочной стали толщиной 8 - 12 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

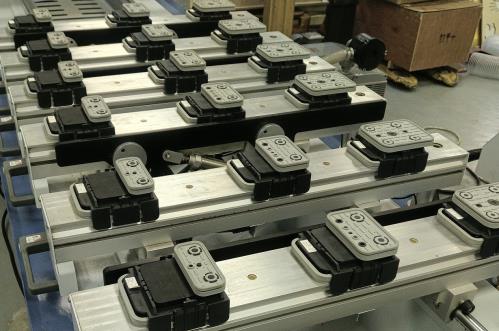

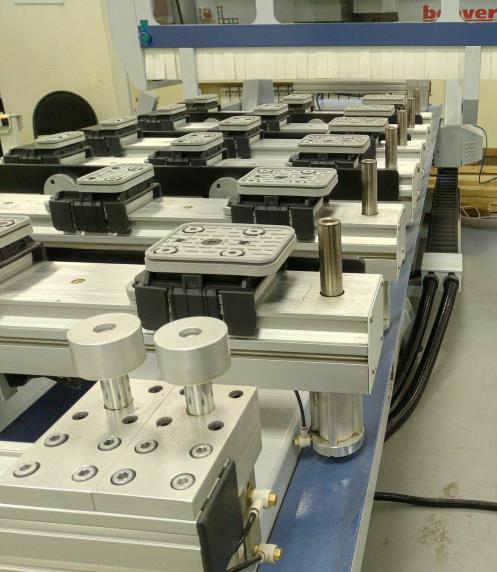

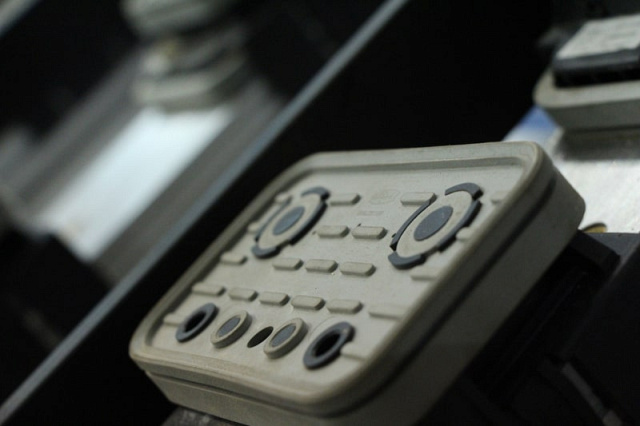

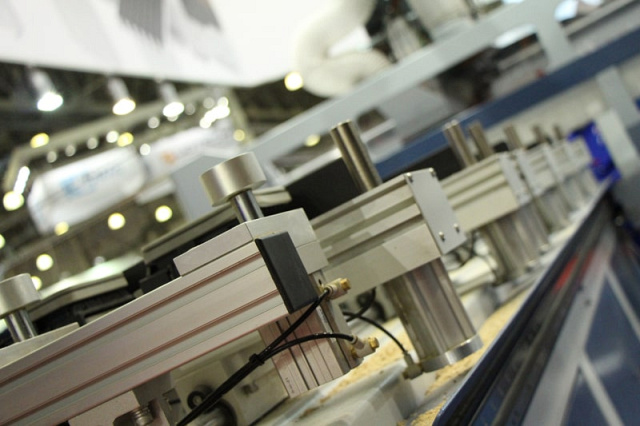

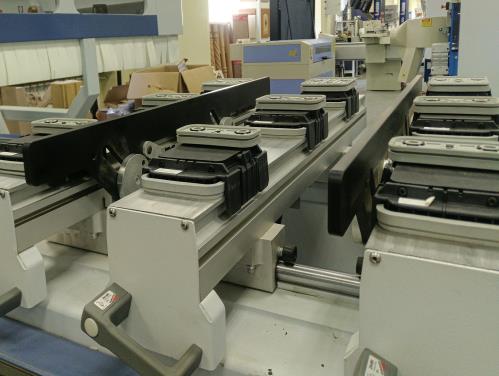

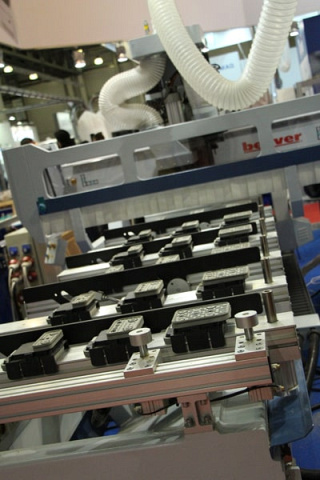

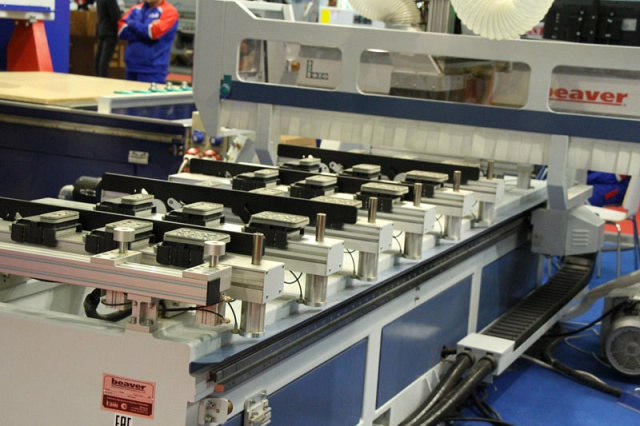

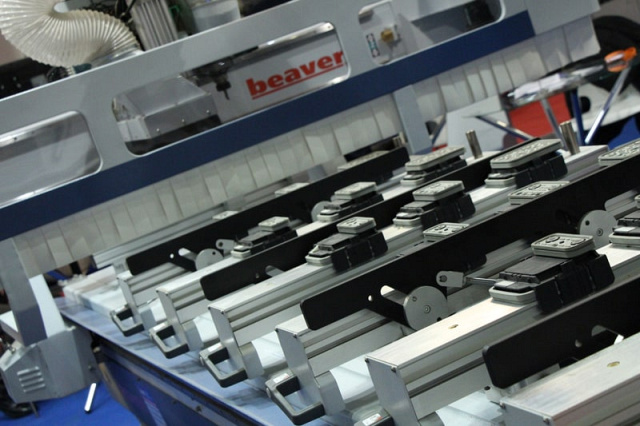

	ВАКУУМНЫЕ ПОДУШКИ «SHMALZ» (Германия) Безшланговый тип рабочего стола. Высокотехнологичная система из алюминиевых профилей для вакуумных подушек. Алюминиевые профили с внутренними камерами для вакуума с магнитными клапанами, автоматически управляемыми посредством вакуумных подушек во время их позиционирования. Данная система позволяет избавиться от всех внешних шлангов и имеет следующие преимущества: нет никакого риска повреждения шлангов во время обработки; меньше расстояние между подушками для лучшего удержания тонких панелей; возможность установки до 5-ти вакуумных подушек на каждый профиль; меньше расстояние между профилями, как следствие, уменьшение размеров самой маленькой панели, которая может быть обработана; легкая подготовка рабочего стола посредством установки вакуумных подушек везде, где необходимо, без соединения шлангами.
	ПНЕВМАТИЧЕСКИЕ БАЗИРУЮЩИЕ УПОРЫ Упоры установлены в левой и правой части рабочего стола. По команде с пульта управления упоры поднимаются для базировки заготовки, после чего заготовка фиксируется при помощи вакуума, а упоры опускаются, не препятствуя обработке. Центральная линия упоров предназначена для удобства базировки заготовок малого размера.
	ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ Высокопроизводительный пластинчато-роторный безмасляный насос обеспечивает суммарную производительность до 160 м³/час, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.

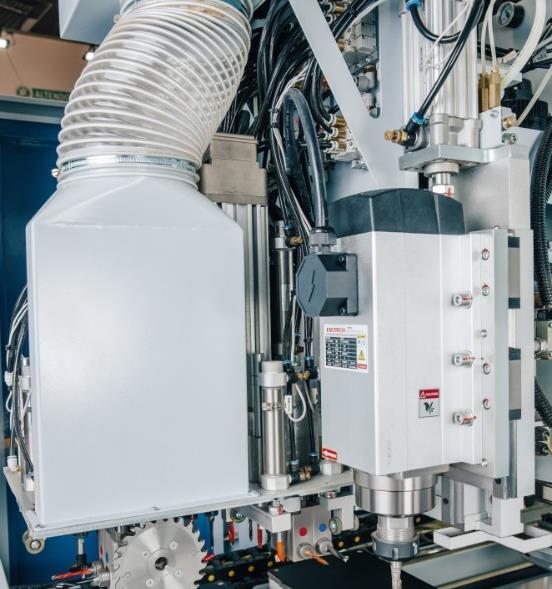

	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 5,5 КВТ - 18 000 ОБ/МИН В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять качественную обработку деталей с высокой скоростью. Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

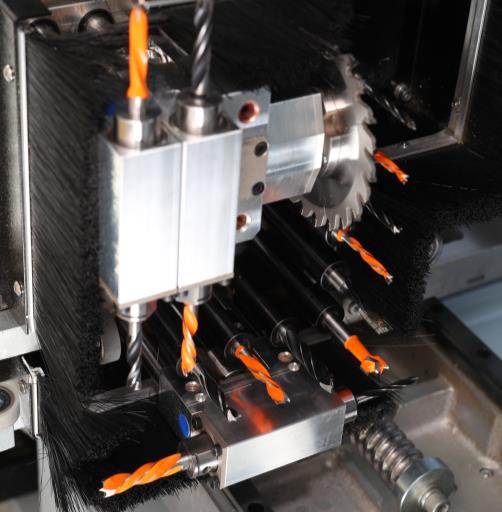

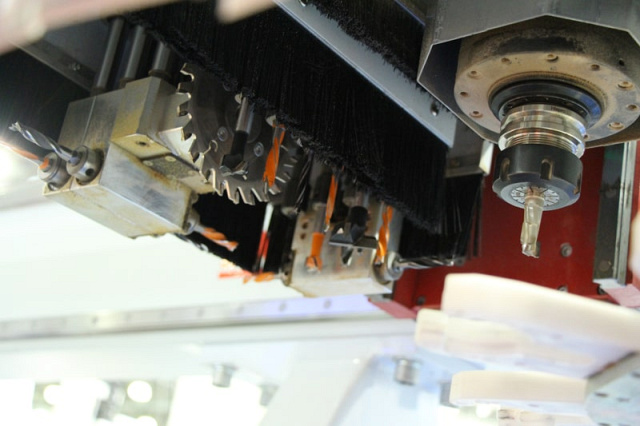

	СВЕРЛИЛЬНОПРИСАДОЧНАЯ ГОЛОВА «FAM» ИТАЛИЯ В комплектации: 9 вертикальных шпинделей (5+4); 6 горизонтальных шпинделей (2+2 по оси X и 1+1 по оси Y); 1 пазовальная пила.

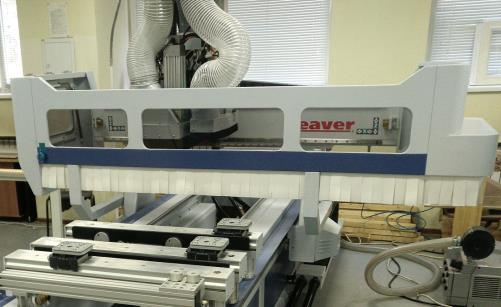

	ЗАЩИТНЫЙ КОЖУХ Позволяет обеспечить необходимый уровень безопасности во время работы на станке.

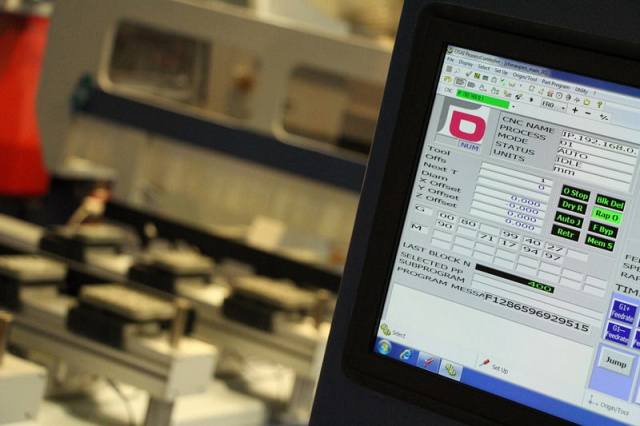

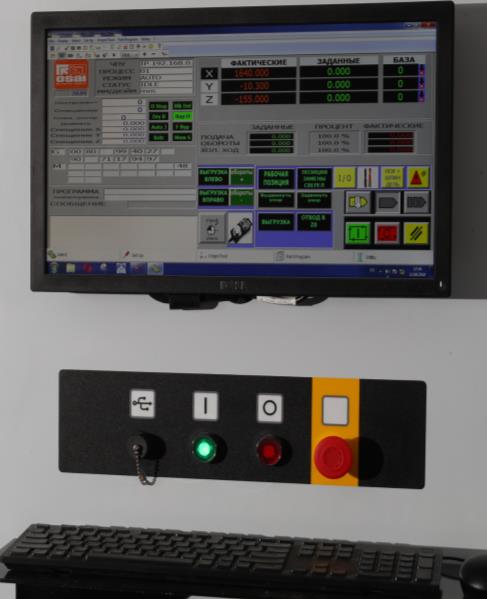

	СИСТЕМА УПРАВЛЕНИЯ «OSAI» (ИТАЛИЯ) Одна из самых доступных и надежных систем управления. Успешно устанавливается и эксплуатируется, в том числе и на пятиосевом оборудовании ведущих мировых производителей, таких как: Bacci, CMS, PADE, GREDA. Широкие возможности обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

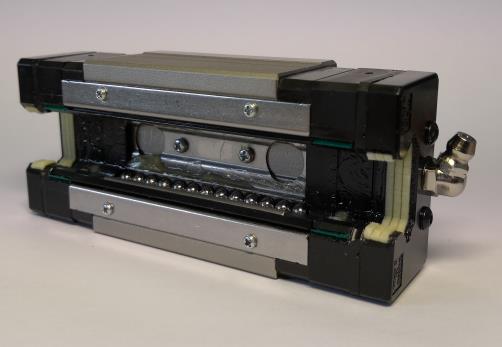

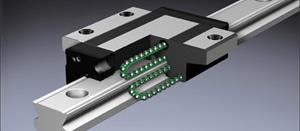

	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «THK» (ЯПОНИЯ) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Станки beaver - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK».

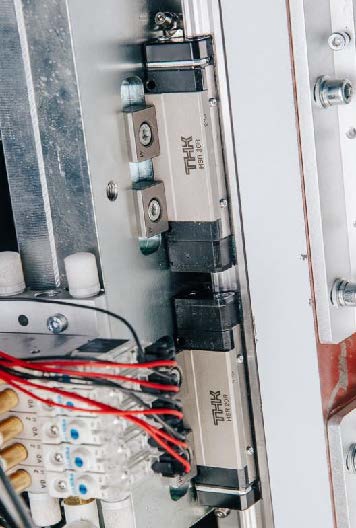

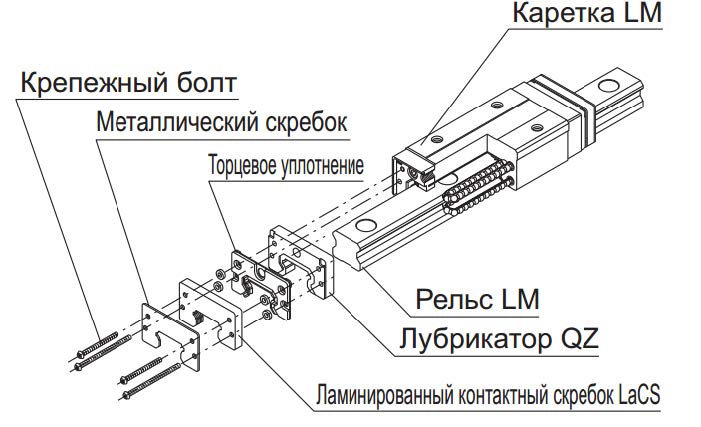

	СИСТЕМА ЗАЩИТЫ НАПРАВЛЯЮЩИХ «THK-LACS» (ЯПОНИЯ) В КОМПЛЕКТЕ С КАРТ-РИДЖНОЙ СМАЗКОЙ QZ Контактный скребок LaCS обеспечивает усиленную защиту направляющих и подшипников по всем осям перемещения, а са-мосмазывающиеся лубрикаторы QZ способны проработать с мини-мальным обслуживанием весь срок службы оборудования. Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Превосходная защита от пыли, особенно в производстве мебели и деревообра-ботке.

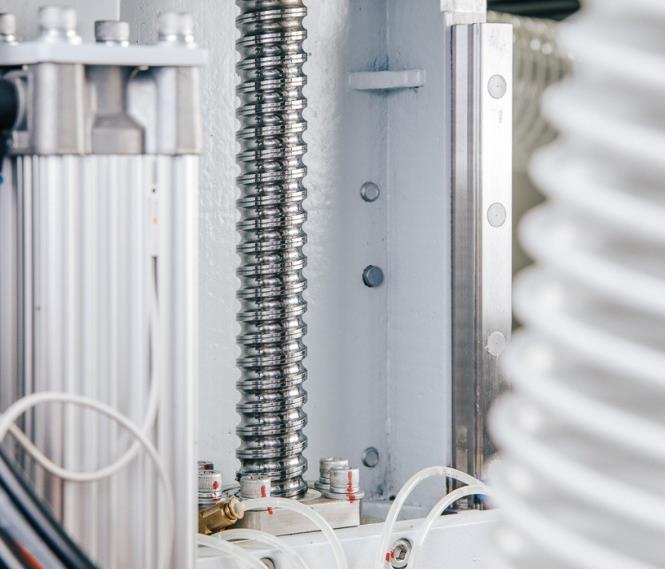

	ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА «PMI» (ТАЙВАНЬ) За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

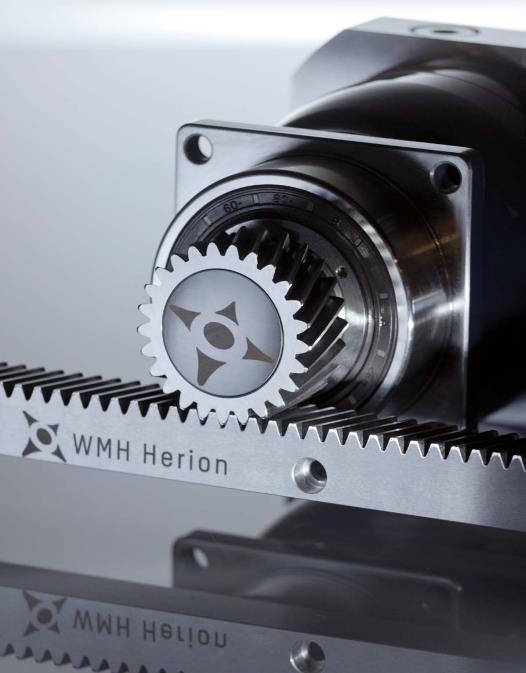

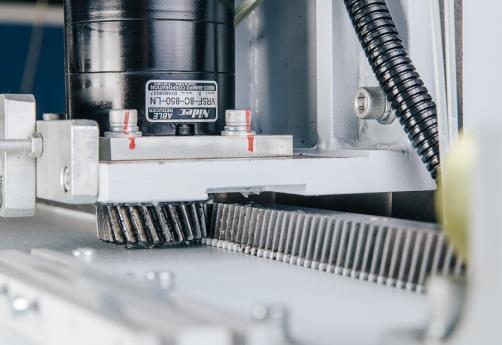

	КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X –Y «WMH-Herion» (ГЕРМАНИЯ) В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели.

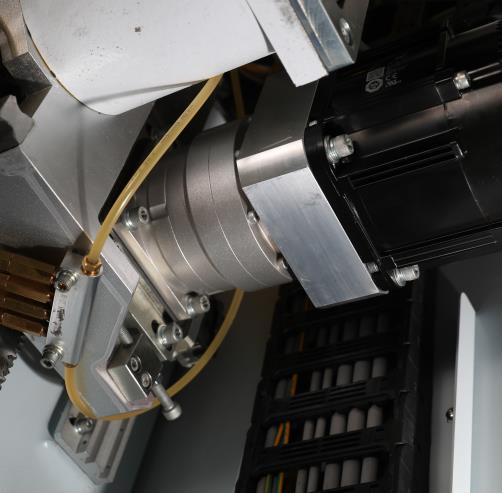

	ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМ X, Y Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно: Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Получить гораздо более высокий КПД; Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики; Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

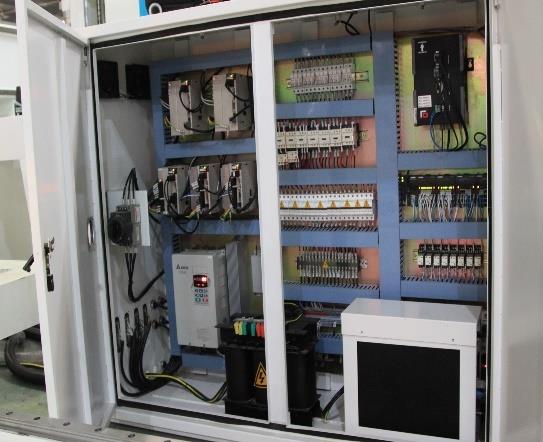

	ШКАФ УПРАВЛЕНИЯ Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Стойка ЧПУ станка оснащена комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique, Yaskawa) скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах имеют легкий доступ для контроля и обслуживания.

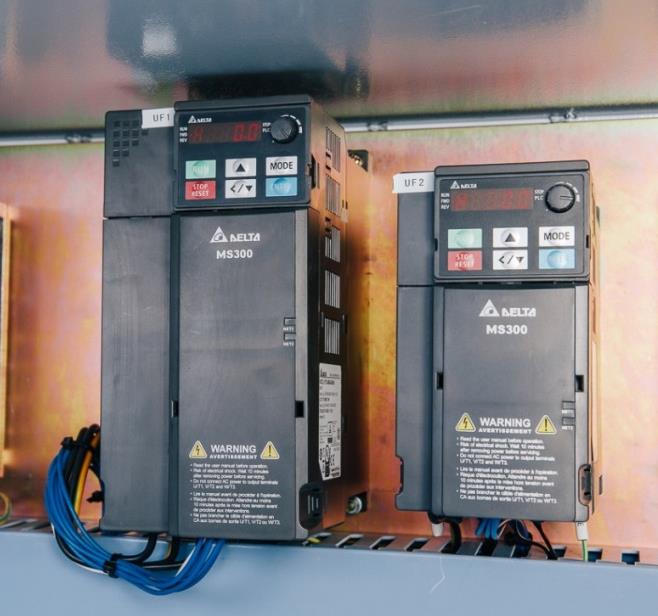

	ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ «DELTA» (ТАЙВАНЬ) Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

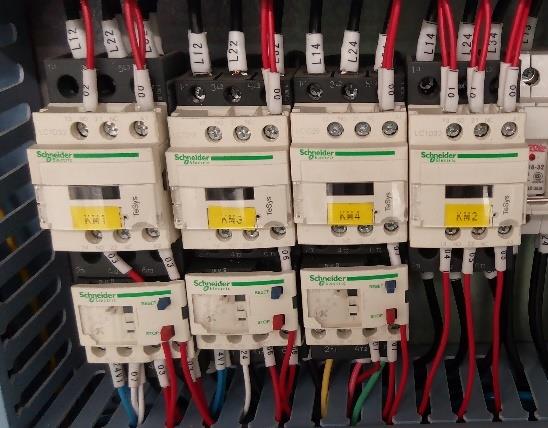

	ЭЛЕКТРОКОМПОНЕНТЫ СТОЙКИ «SCHNEIDER» (ГЕРМАНИЯ) Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric.

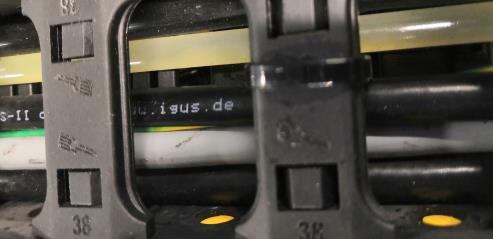

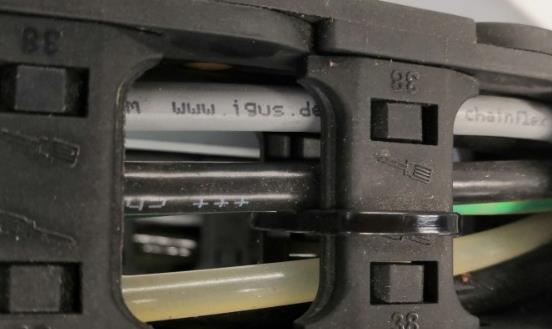

	ГИБКИЕ КАБЕЛИ IGUS (ГЕРМАНИЯ) Компания igus® GmbH производит детали машин из высокопрочных полимеров, которые используются в подвижном оборудовании, отличаются длительным сроком службы и не требуют частого технического обслуживания. Специальные кабели электродвигателей для использования в гибких кабель-каналах используются при высоких скоростях и ускорениях. Будучи испытанными в лаборатории igus® с миллионами циклов в энергоцепях, они обеспечивают гарантированную безопасность от отказа. Радиус изгиба до 5xd.

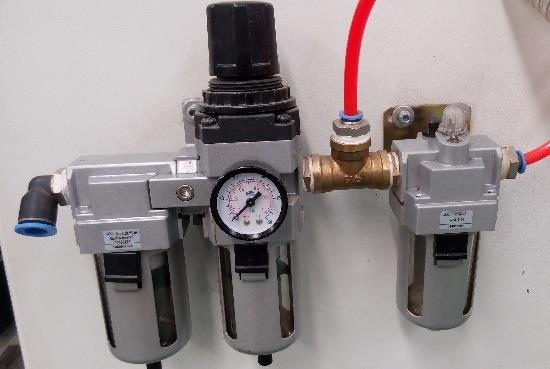

	СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХА Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.
	СИСТЕМА УДАЛЕННОЙ ДИАГНОСТИКИ (TELESERVIS) Данная система диагностики неисправностей позволяет оперативно решать вопросы без необходимости выезда сервис-инженеров посредством удаленного доступа к стойке управления станком.

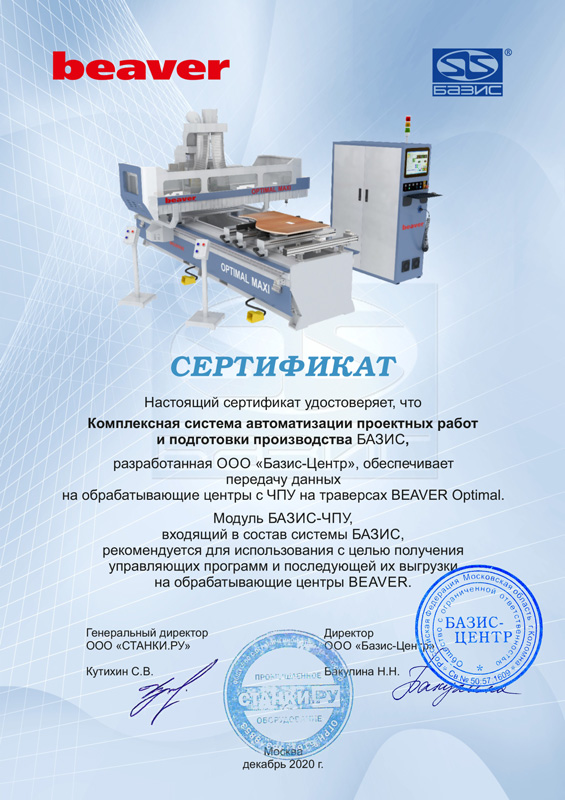

СЕРТИФИКАТ БАЗИС ДЛЯ BEAVER OPTIMAL:
