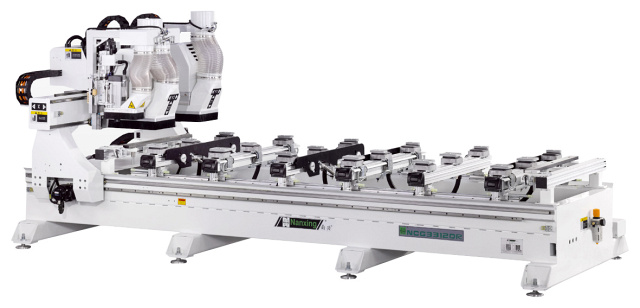

Сверлильно-присадочный центр с ЧПУ Nanxing NСG3312DR NCG3312DA

Сверлильно-присадочный центр с ЧПУ Nanxing NСG3312DR NCG3312DA

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

NCG3312DR

Количество присадочных голов: 2 шт.

Фрезерный узел:

7,5 кВт; 18 000 об/мин

Макс. ширина заготовки: 1250 мм

Макс. скорость перемещения по осям

X / Y / Z: 70 / 70 / 30 м/мин

Вес: 3500 кг

Преимущества

Классическая портальная конструкция
Большие возможности по фрезерованию
Автоматическая настройка под разные заготовки (только для модели NCG3312DA)
Компактные размеры

Модель

NCG3312DA

Размер зоны обработки, мм

3300 х 1250

Цанга

ER32

Тип охлаждения

воздушное

Позиционирование траверс и вакуумных модулей

автоматическое (сервопривод)

Возможность работы в маятниковом режиме

да

Мощность фрезерного шпинделя, кВт

7,5

Замена инструмента

ручная

Частота вращения фрезерного шпинделя, об/мин

18 000

Количество вертикальных шпинделей, шт.

14 х 2

Количество горизонтальных шпинделей, шт.

10 х 2

Пазовальная пила

нет

Частота вращения шпинделей сверлильных групп, об/мин

4000

Макс. длина инструмента, мм

Макс. диаметр инструмента, мм

Расстояние между сверлами, мм

Макс. диаметр инструмента, мм

Требуемая скорость потока воздуха для аспирации, м/сек

Диаметр аспирационного отверстия, мм

200 х 2

Давление в пневмосистеме, МПa

0,6 - 0,7

Мощность вакуумного насоса, кВт

5,5

Производительность вакуумного насоса, м³/ч

160

Количество подвижных траверс, шт.

Количество вакуумных модулей, шт.

Общая установленная мощность, кВт

Напряжение, В

380

Частота тока, Гц

Длина, мм

5500

Ширина, мм

2500

Высота, мм

2200

Вес, кг

4200

НАЗНАЧЕНИЕ:

NCG3312DR - это современный высокопроизводительный портальный сверлильно-присадочный центр с ЧПУ, предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных деталей с 5-ти сторон, а также фрезеровки технологических отверстий.

Отличительная особенность данной модели - это две зеркальных сверлильно-присадочных головы установленных на одном портале, а также фрезерный агрегат увеличенной мощности 7,5 кВт - 18 000 об/мин. Данная компоновка значительно расширяет функционал станка в области фрезеровки, позволяя производить более сложные обработки деталей. Центр обеспечивает сверление всех карт присадки за одну установку детали, а также поддерживает возможность обработки в маятниковом режиме.

Модификация NCG3312DA дополнена функцией автоматической настройки траверс и вакуумных модулей, что позволяет повысить производительность станка, а также интегрировать его в автоматизированные линии.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Данные модели станков с успехом применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность.
