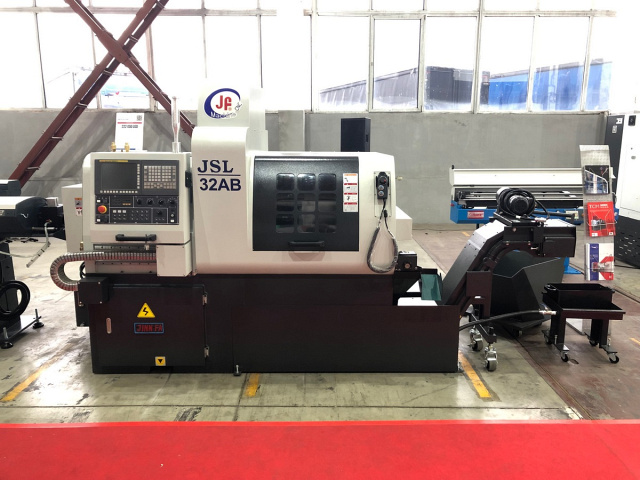

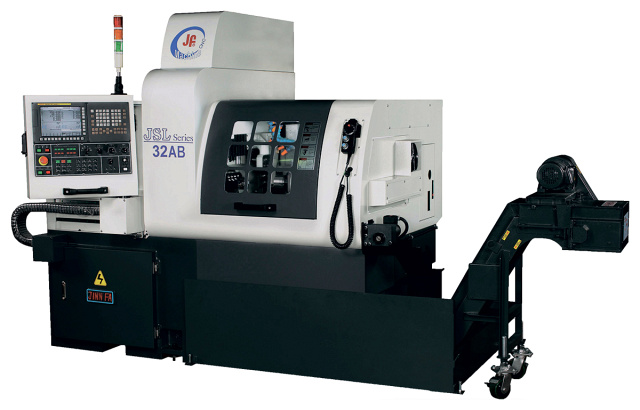

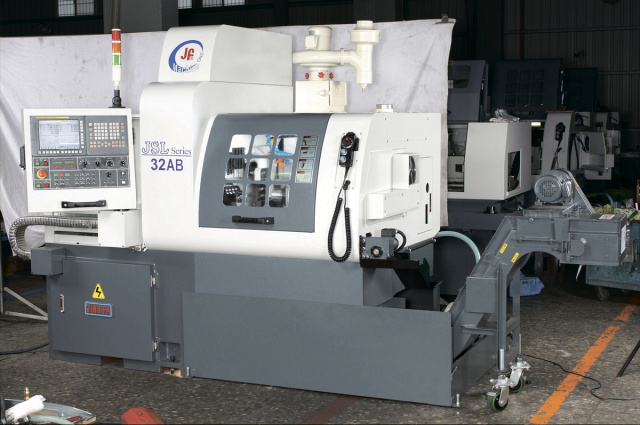

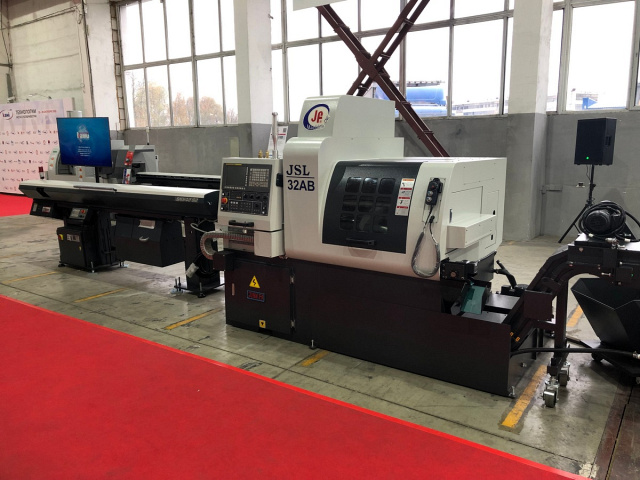

Автомат продольного точения JINN FA JSL-26AB

Автоматы продольного точения Shute ST-325II и ST-385II

Цена по запросу

В наличии

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Тайвань

Другие модели:

JSL-32AB JSL-42AB

Макс. диаметр обработки главного шпинделя

26 мм
Число осей управления

7 шт.
Частота вращения шпинделя

7000 об/мин
Вес

3700 кг

Преимущества

Выполняет функции 5 станков - фрезерного, токарного, сверлильного, шлифовального и токарно-фрезерного с Y-осью
Повышает эффективность производства в 10 раз
Обработка двух деталей одновременно за счет противошпинделя с инструментальным суппортом
Выпуск сложных деталей из калиброванного прутка

Назначение

Автоматы продольного точения JINN FA (JSL-26AB, JSL-32AB, JSL-42AB) предназначены для серийного выпуска деталей сложной конфигурации из холоднокатаного* калиброванного прутка диаметром 3 - 42 мм.

* Холоднокатаный - калиброванный прокат с точным диаметром 3 - 100 мм, изготовленный по ГОСТу 7417-75. Обрабатывается методом холодного волочения.

В серию JSL входят самые экономичные, точные и универсальные модели. Их отличает высокая функциональность** - один станок может заменить несколько моделей и выполнять фрезерование, токарные операции, сверление, нарезание резьбы и шлифование. Быстрая перенастройка на новую деталь позволяет экономить время и увеличивать производительность предприятия.

* Модели JSL-26AB, JSL-32AB, JSL-42AB заменяют собой 5 разных станков, экономят издержки предприятия, связанные с высоким расходом энергии и оплатой персонала. Для обслуживания станка достаточно одного оператора.

Область применения

Автоматы продольного точения JINN FA (JSL-26AB, JSL-32AB, JSL-42AB) устанавливаются на следующих предприятиях:

Транспортного машиностроения;
Аэрокосмической отрасли;
Производства медицинской техники и инструмента.

Для точной индустрии, электронной и аэрокосмической промышленности:

Детали для медицинской техники и инструмента:

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Конструктивные особенности

6 позиций инструмента для наружной обработки
5 позиций инструмента для внутренней обработки
4 инструментальных позиций для радиальной обработки

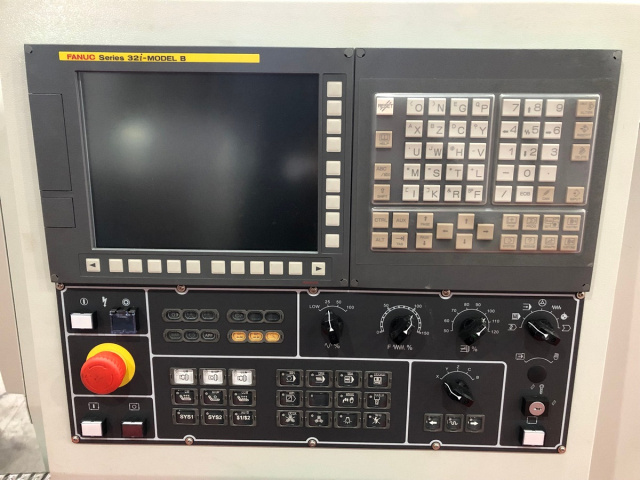

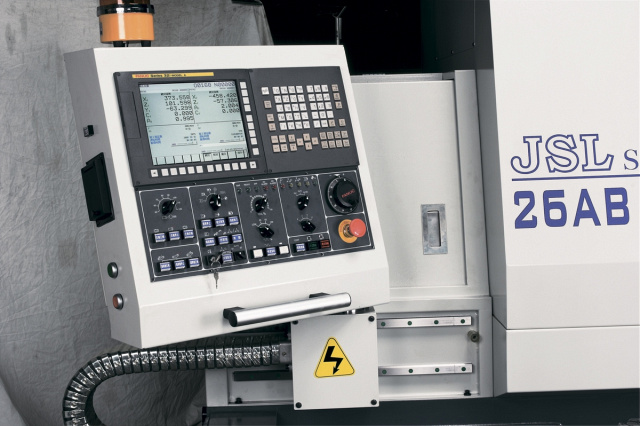

Современная система ЧПУ Fanuc 32iB

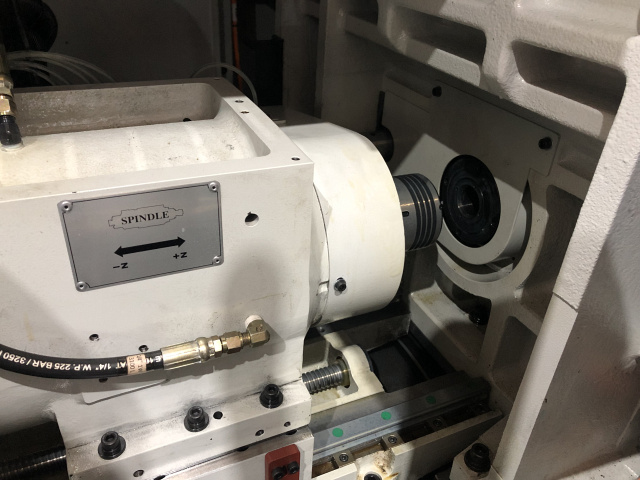

Система без держателя направляющей втулки

Используется для уменьшения остатка прутка. Экономит материал и деньги. Особенно актуальна при обработке коротких заготовок. Применяется при длине заготовки меньше или равной диаметру прутка.

Система с одноврменно вращающимся держателем направляющей втулки

Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности на при обработке длинных деталей.

Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

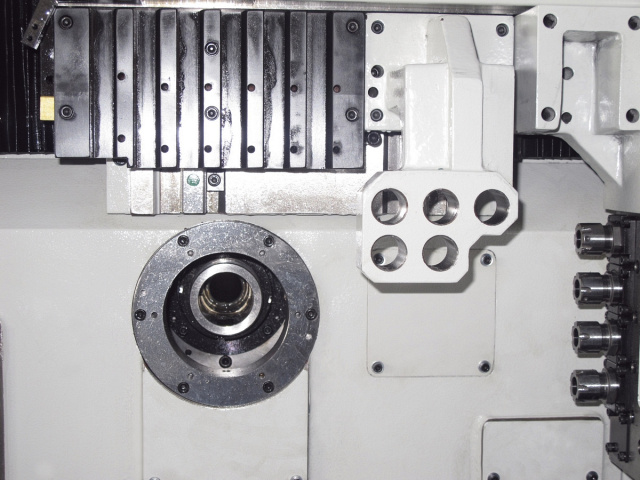

Система с фиксированным держателем направляющей втулки (Не вращающаяся направляющая втулка)

Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов

Система без держателя направляющей втулки

Система с одноврменно вращающимся держателем направляющей втулки

Система с фиксированным держателем направляющей втулки (Не вращающаяся направляющая втулка)

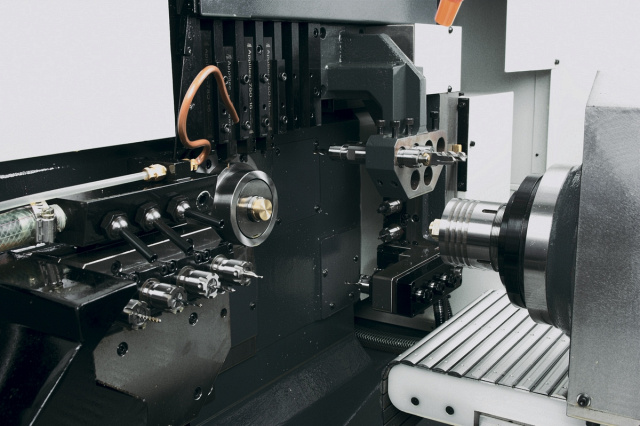

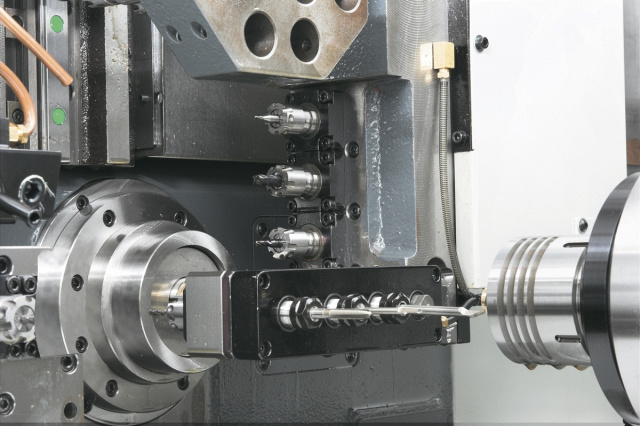

Инструментальная система противошпинделя моделей «AB» включает 4 приводных инструмента

Обеспечивает полноценную доработку детали после перехвата.

Комплектация

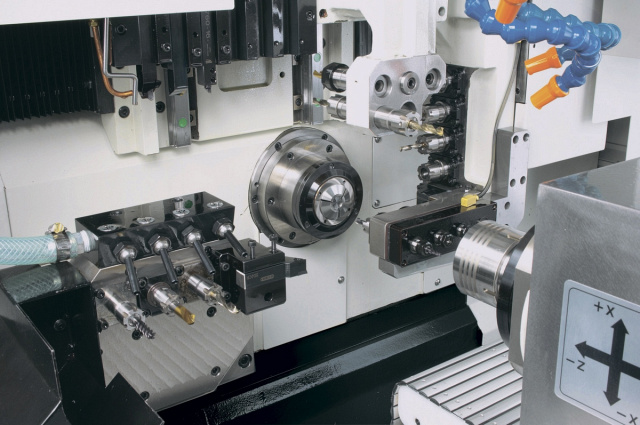

Стандартная

Отличается большим количеством инструментальных позиций (15 шт.) и легким доступом к инструментальным позициям для замены изношенного инструмента

Особенно актуальна при обработке коротких заготовок. Применяется при длине заготовки меньше или равной диаметру прутка.

Комплектация с фиксированным держателем направляющей втулки

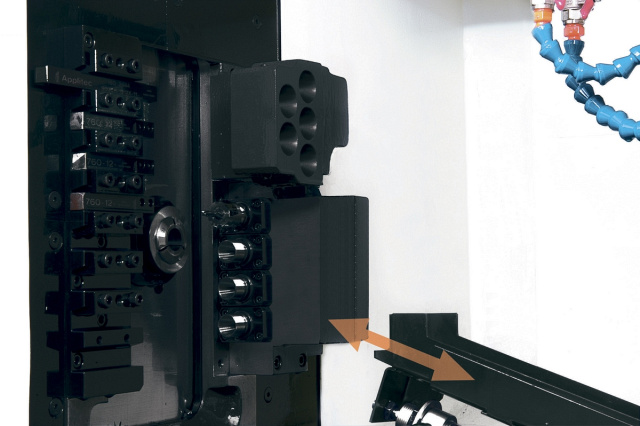

4-х позиционный приводной инструментальный суппорт позволяет обрабатывать деталь на противошпинделе независимо от главного шпинделя (увеличение производительности).

4-х позиционный держатель инструмента для обработки в противошпинделе

Позволяет обработать деталь с 2-х сторон в автоматическом режиме и увеличить производительность.

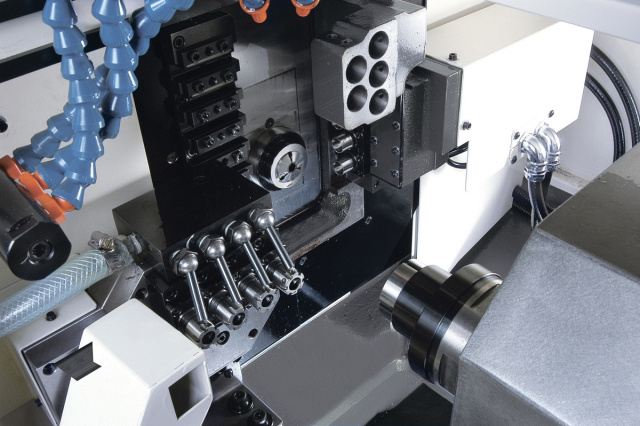

6-ти позиционный резцедержатель инструмента для наружной обработки;
5-ти позиционный резцедержатель инструмента для внутренней обработки;
4-х позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование);
Большое количество инструментальных позиций позволяет обрабатывать сложные детали различных типоразмеров без необходимости переналадки.

Подсветка рабочей зоны

Сервопривода шпинделей

Управляемая «C» ось главного шпинделя (0,001°)

Система подачи СОЖ

Электронный контроль за системой подачи СОЖ

Система контроля отрезки заготовки

Система автоматической централизованной смазки

Управляемая «C» ось противошпинделя (0,001°)

Фиксированный держатель инструмента для противошпинделя - 2 шт.

Вращающийся держатель инструмента для противошпинделя - 2 шт.

Держатель инструмента для наружной обработки в противошпинделе 16 х 16 - 1 шт.

Конвейер готовых деталей

Кабинетное ограждение зоны обработки

Направляющая втулка - 1 шт.

Цанговые патроны для главного шпинделя и противошпинделя

Набор ключей и инструмента для наладки станка

Инструкция по эксплуатации

Дополнительная

Установка самой распространенной системы ЧПУ в России позволит легко найти на рынке труда квалифицированного оператора.

Позволяет использовать одну инструментальную позицию для обработки как в главном шпинделе, так и в противошпинделе.

Двухсторонний держатель инструмента для внутренней обработки ER16

Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

Одновременно вращающийся держатель направляющей втулки

Позволяет обрабатывать заготовку осевым приводным инстурментом как в главном шпинделе, так и в противошминделе.

3-х позиционный осевой держатель инструмента для шпинделя и противошпинделя

Легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

Цанговый патрон вращается, втулка не вращается

Корпус цангового патрона ER16 Ø25*100 мм

Двухсторонний держатель инструмента для внутренней обработки ER16 M2

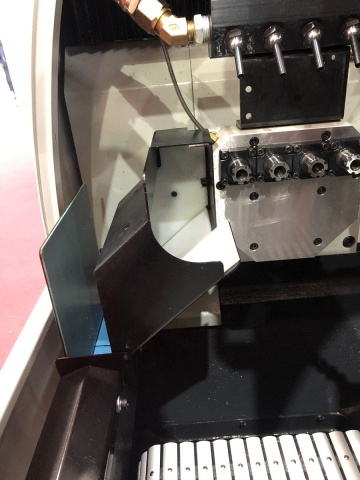

Уловитель длинных деталей для противошпинделя

Конвейер готовых деталей

Конвейер для уборки стружки с тележкой

Набор цанг ER16

Набор цанг ER20

Кондиционер системы подачи СОЖ

Захват патрона

Стабилизатор напряжения 30 кВа

Трансформатор 30 кВа

Уловитель масляного тумана

Полное соответствие стандарту CE

3-х позиционный приводной инструментальный блок для внутренней обработки

Стационарные блоки для внутренней обработки (в противошпинделе)

Система масляного охлаждения шпинделя и противошпиндел

Модель

JSL-26AB

Система ЧПУ

Fanuc

Макс. диаметр обработки главного шпинделя, мм

Макс. диаметр обработки противошпинделя, мм

Макс. длина обработки, мм

200

Макс. диаметр сверления главного шпинделя, мм

Макс. диаметр сверления противошпинделя, мм

Макс. диаметр нарезаемой резьбы главного шпинделя

М10

Макс. диаметр нарезаемой резьбы противошпинделя

М10

Макс. диаметр радиального сверления, мм

Кол-во позиций инструмента для наружной обработки, шт.

Макс. диаметр радиального нарезания резьбы, мм

М8

Кол-во позиций инструмента для внутренней обработки, шт.

Кол-во инструментальных позиций для радиальной обработки, шт.

Кол-во инструментов для обработки в противошпинделе, шт.

Общее кол-во инструментальных позиций, шт.

Размер инструмента, мм

16 х 16 х 95 - 155

Число осей управления, шт.

Частота вращения шпинделя, об/мин

7000

Ускоренное перемещение по оси X, м/мин

Мощность двигателя главного шпинделя, кВт

7,5

Мощность двигателя противошпинделя, кВт

7,5

Наличие противошпинделя

да

Длина, мм

2865

Ширина, мм

1625

Высота, мм

2045

Вес, кг

3700
