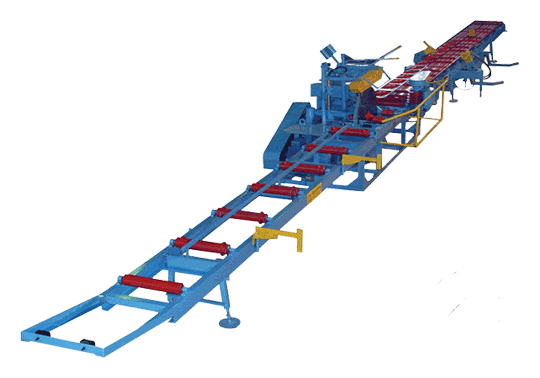

Бревнопильный дисковый станок CK-1200-M

Бревнопильный дисковый станок CK-1200-M
  • Диаметр бревна: до 750 мм

    Мощность двигателя: 45 кВт

    Скорость подачи: до 96 м/мин

    Масса: 3500 кг

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 916 992 85 06

/

8 985 311 23 78

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Бревнопильный дисковый станок CK-1200-M

Заказать лизинговый расчёт

×

Вы выбрали: Бревнопильный дисковый станок CK-1200-M

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Предназначен для продольной распиловки бревен и получения качественного пиломатериала с высокой точностью размеров.

СХЕМА ОБРАБОТКИ:

бревнопильный дисковый станок slidetec схема обработки

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяются в лесопильном производстве средней мощности в качестве основного головного станка для распиловки круглого леса на пиломатериал высокого качества.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокая производительность;
  • Станок не требует сортировки бревен;
  • Станок не требует фундамента;
  • Индивидуальный раскрой бревна;
  • Быстрая установка на распиливаемый размер заготовки;
  • Высокая точность геометрических размеров;
  • Быстрая самоокупаемость;
  • В базовый комплект поставки входит стружкоотсос !

ПРЕИМУЩЕСТВА СТАНКА:

1. Высокая скорость пиления и как следствие достаточно высокая производительность. Начинающий пильщик выдаст - 6 кубометров обрезного пиломатериала, опытный - 15 кубометров за 8-ми часовую смену. Производительность сильно зависит от автоматизации околостаночного оборудования. Желательно применение бревнотаски для бревен на входе и простейшего параллельного сортировочного транспортера для досок и горбыля на выходе.
2. На хороших пилах и настроенном станке легко получается геометрия доски с точностью плюс минус 1 мм.
3. Не требует подсортировки бревен. С легкостью справляется с бревнами от 10 до 55 см распилить
4. Имеет одну пилу и каждый раз делает индивидуальный рез. Пильщику не приходится ничего считать, какой размер вписывается в остаток бревна - такой и пилит.
5. Станки способны работать с короткими лесоматериалами от 2-х метров.
6. Может пилить брус 300*300 мм и штакетник 16*75 мм. Причем брус получается очень ровный, его охотно берут на строительство деревянных домов.
7. Одной пилой при нормальном обслуживании можно напилить более 3 тысяч кубометров обрезного пиломатериала. При этом пила потеряет 250-300 мм диаметра.
8. Для работы на грязной древесине возможно использование твердосплавных и стеллитированных пил. Причем твердосплавные наконечники лучше стоят летом, а стеллитированные - зимой.
9. Потребление электроэнергии весьма умеренное. В момент реза бревна оно достигает 50 кВт/час, на холостом ходу всего 7-12 кВт/час. Учитывая то, что непосредственно время реза составляет не более 25% среднее потребление электроэнергии около 20 кВт/час.
10. Ширина реза у пилы толщиной 4 мм составляет - 5,5 мм, у пилы толщиной 3,2 мм соответственно - 4,7 мм.
11. Станки достаточно надежны. Даже при варварском российском обслуживании могут продержаться несколько лет. Если за станком следить и вовремя подтягивать болты, настраивать, смазывать, во время менять фильтры, масло, ремни, ремонтировать, подваривать и т.п. Станок прослужит не один десяток лет на радость своему хозяину.
12. Имеют высокую морозоустойчивость. Поменяйте летнее масло М8В на зимнее - ВМГЗ и работайте.

ПРИНЦИП РАБОТЫ:

Бревно с помощью гидроподъемника подается на рабочий стол, где ориентируется и закрепляется крюками. Затем оператор, управляя гидроприводом, подает стол с бревном на пилу и срезает горбыль. Стол возвращается в исходное положение, бревно поворачивается на срезанную поверхность, и срезается второй горбыль. Далее с помощью базовой стенки устанавливается требуемый размер пиломатериала, бревно с помощью прижимного ролика прижимается к базовой стенке и распиливается в размер.
С установкой на станок двух приводных цепей подающей каретки, установилась плавность подачи бревна в зону пиления. Станок имеет удлиненный рабочий стол, приводимый в движение двумя гидромоторами через две цепи, что исключает перекос каретки при большом весе бревен.

КРАТКОЕ ОПИСАНИЕ ТЕХНОЛОГИИ

Бревнопильный дисковый станок CK-1200-M

Профессионалы относят данные станки к малому промышленному классу. С одной стороны они не столь производительны как станки проходного типа. С другой стороны они в три раза производительнее ленточек фермерского класса. Рез выполняется ими индивидуально одной пилой. Большая производительность получается только за счет скорости реза, т.е. подачи.

Бревно подаётся  в одном месте, а продукты распиловки выдают в другом. Одновременно выполняя функции распиловки и транспортировки лесоматериалов по цеху. В этом их главное отличие от станков тупикового типа. Выполняют работу как станки первого ряда - разваливают бревно на крупные куски, так и второго ряда - распиливают лесоматериал на доски и бруски.

Можно с уверенностью сказать, что такой станок является наилучшим вариантом для организации небольшого лесопильного хозяйства или модернизации существующего. Причем для наращивания производительности их встраивают в потоки по двое и по четыре. Потоки на базе круглопильных бревнопильных станков этого класса прекрасно дополняются во втором ряду ленточными многопилами, кромкообрезными станками и торцовками. Все это позволяет увеличить производительность, разгружая основной станок.

Циркулярная технология на базе однопильных станков типа : СК-1200М имеет самую высокую скорость резания: шестиметровое бревно режется за 8-14 секунд, доска отрезается за 4 секунды. Производительность при хорошем настрое бригады и механизации околостаночного оборудования до 15 кубометров обрезного пиломатериала за 8-ми часовую смену, т.е. достаточно высокая. Позволяет работать при температуре до минус 30-ти градусов Цельсия.


Бревнопильный дисковый станок CK-1200-M

Соответственно имеет низкие затраты на инструмент: 3-4-мя пилами можно пилить два года. Стабильность резания высокая, когда бревно не очень грязное. Станок выполняет функции транспортера продукции по цеху, что не маловажно. Российский станок обладает  легко доступными и недорогими элементами гидравлики: гидромоторами, насосами, распределителями. А самое главное в 3-4 раза дешевле своих импортных аналогов.

Стальные пилы тупятся достаточно быстро. Зимой требуют заточки 2 раза в смену, а летом до 4-5 раз в смену.

Возможно использование твердосплавных и стеллитированных пил. Причем твердосплавные пилы лучше применять летом, а стеллитированные - зимой.

Ширина реза пилы толщиной 4 мм - 5,5 мм.

Рез индивидуальный, подсортировки диаметров не требует. Коэффициент выхода годного по обрезным пиломатериалам реально 52-56%. Если  перепиливать горбыль на штакетник - 56-58%.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

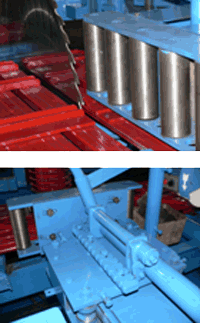

 приводная «рябуха&raquo бревнопильного дискового станка CK-1200-M

 ПРИВОДНАЯ «РЯБУХА»

Подача бревна в зону пиления осуществляется при помощи приводной «рябухи». Обеспечивает плавную подачу сырья,  чётко базирует и прижимает заготовку относительно распила. Скорость подачи рябухи меняется в зависимости от скорости подачи подающей каретки (работа этих двух элементов - синхронна) . Подача осуществляется от гидропривода посредством цепи.

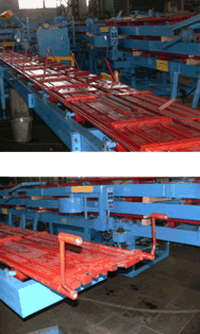

 гидравлическая каретка бревнопильного дискового станка CK-1200-M

 ГИДРАВЛИЧЕСКАЯ КАРЕТКА

Осуществляет подачу и возврат бревна, а также служит местом для крепления и базирования заготовки. Подача осуществляется от гидропривода посредством цепей.



 сбрасыватели на гидравлической каретке бревнопильного дискового станка CK-1200-M



 СБРАСЫВАТЕЛИ НА  ГИДРАВЛИЧЕСКОЙ КАРЕТКЕ

Для удобства оператора на каретке предусмотрены сбрасыватели при помощи которых, при необходимости, можно сбросить отпиленный материал.

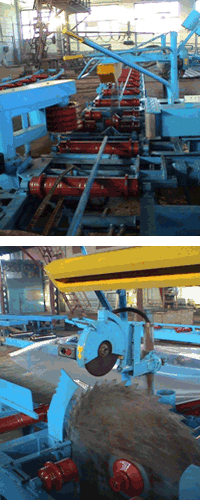

гидравлический подьёмник бревна бревнопильного дискового станка CK-1200-M

 ГИДРАВЛИЧЕСКИЙ ПОДЬЁМНИК БРЕВНА (ОПЦИЯ)

Подъемник служит для подъема бревен с пола на стол станка. Привод подъемника  осуществляется от гидроцилиндра. От его быстродействия зависит производительность станка, особенно на тонкомере. . Подъемник необходим  для работы в простейшем технологическом потоке при параллельной подаче бревен к станку. Для повышения производительности обязательно применение бревнотаски для последовательной подачи бревен с биржи на уровне стола станка. В этом случае подъемник можно исключить.

 сбрасыватель бревнопильного дискового станка CK-1200-M

 СБРАСЫВАТЕЛЬ (ОПЦИЯ)

Сбрасыватель служит для целенаправленного отвода доски в сторону, при обратном ходе каретки.





прижимная линейка бревнопильного дискового станка CK-1200-M



 ПРИЖИМНАЯ ЛИНЕЙКА

Служит базой и измерительной линейкой при подаче бревна.

Размер заготовки изменяется по штрих-линейке рычагом.

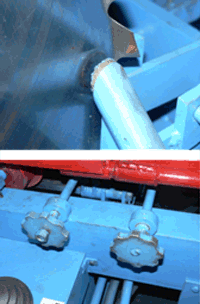

успокоитель бревнопильного дискового станка CK-1200-M



 УСПОКОИТЕЛЬ

Успокойтель необходим для уменьшения колебательных движений тела пилы, что опеспечивает высокое качество получаемых пиломатериалов.

Устанавливаются спереди и сзади пилы. Передние успокоители управляются винтами.











 упор для крепления бревна бревнопильного дискового станка CK-1200-M

 УПОР  ДЛЯ КРЕПЛЕНИЯ БРЕВНА

Необходим для крепления бревна к гидравлической каретке. Фиксирует и закрепляет бревно обеспечивая устойчивое положения бревна при первом пропиле.

Для передвижения упора предусмотрены  направляющие.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Станок дополнительно может комплектоваться:

- гидроподъемником бревна;

- гидравлическим манипулятором бревна для его кантования и базирования;

- заточным устройством, позволяющим затачивать пильный диск не снимая его со станка.

- окорочной фрезой, что в 2-3раза позволяет уменьшить количество заточки и правки пилы в течение рабочей смены и увеличивает ее срок службы.
