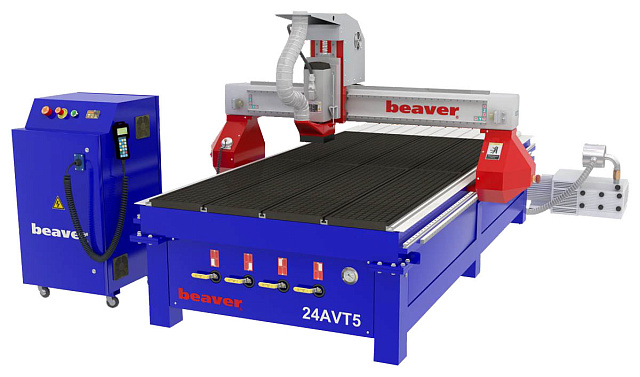

Фрезерный станок с ЧПУ Beaver 24 AVT5 (new)

Фрезерный станок с ЧПУ<br> Beaver 24 AVT5 (new)
  • Производитель: Beaver

  • Зона обработки:

    X - 1220 Y - 2440 Z - 200

    Мощность шпинделя: 5,5 кВт

    Частота вращения: 0 - 18 000 об/мин

    Смена инструмента: ручная

    Масса: 1400 кг

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (985) 993-32-48

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Фрезерный станок с ЧПУ&lt;br&gt; Beaver 24 AVT5 (new)

Заказать лизинговый расчёт

×

Вы выбрали: Фрезерный станок с ЧПУ&lt;br&gt; Beaver 24 AVT5 (new)

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 2
  • ОТЗЫВЫ 4

НАЗНАЧЕНИЕ:

Станок предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.),
 «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластики т.п.

СХЕМА ОБРАБОТКИ

Фрезерный станок с ЧПУ Beaver 24 AVT5 (new), схема обработки

КОМПЛЕКТАЦИЯ:

Наименование Кол-во,
шт.

Примечание

1 Электрошпиндель «CSS»  1 5,5 кВт 18 000 об/мин, ER32
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя «DELTA» (Тайвань) 1
3 Шкаф с электрокомпонентами станка
1
4 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
5 Ручной пульт управления станком NC-studio handle control system
1 NK105 version
6 Комбинированный вакуумный стол с «T-пазами» для возможности механической фиксации 1 4 вакуумных зоны, 1 манометр
7 Вакуумный насос (пластинчатый, сухого типа) 1 5,5 кВт 160 м3/ч
8 Шаговые электродвигатели осевого перемещения «Yako» 4
9 Линейные направляющие premium-класса «THK» (Япония) по осям X, Y, Z (комплект)
3
10 Необслуживаемые подшипники premium-класса «THK –LACS» (Япония) по осям X, Y, Z (комплект) 3
11 Кожухи для защиты направляющих по оси Х 2

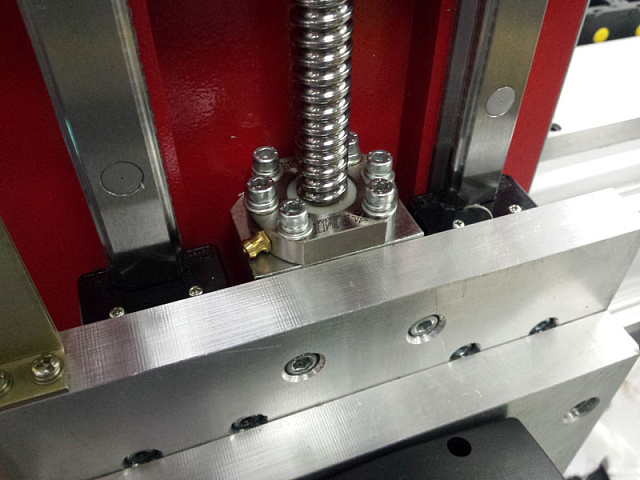

12 Прецизионная шариковинтовая передача по оси Z – «PMI» (Тайвань)
1
13 Косозубые передачи по осям X,Y premium класса «WMH-Herion» (Германия) (комплект) 2
14 Необслуживаемые планетарные редукторы «SHIMPO-NIDEC» (Япония) по осям X,Y 3
15 Пакет безопасности (аварийные кнопки на стойке и портале) 1
16 Набор фрез для обработки дерева/МДФ/ДСП 1
17 Набор цанг 1 ER32
18 Набор гаечных ключей для обслуживания станка 1
19 Струбцина для механического крепления деталей 8
20 Ящик с ЗИП 1

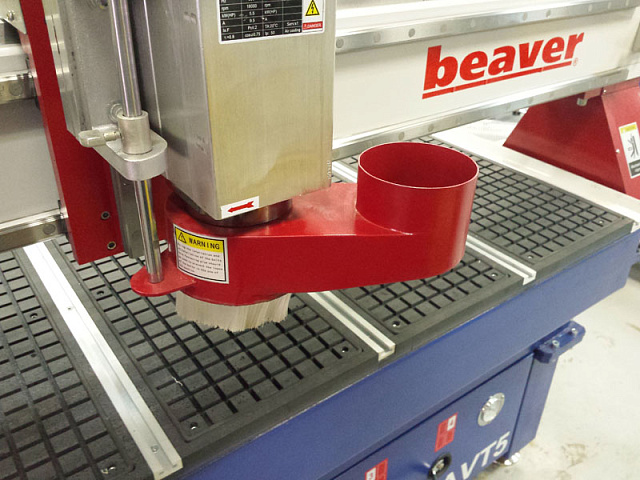

21 Аспирационный кожух на электрошпиндель 1 Пылеулавливающий агрегат в комплекте со станком не поставляется
22 Лицензионное программное обеспечение 1 на русском языке
23 Руководство пользователя  1 на русском языке

ОБЛАСТЬ ПРИМЕНЕНИЯ:

МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:

- Простые и сложные фасады (в том числе с художественной резьбой), сложные накладки на мебель, элементы эксклюзивной мебели и интерьеров.

- Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных панелей.





ОТДЕЛКА ИНТЕРЬЕРОВ:

- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.



ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

- Рамы для зеркал, панно, изображения и скульптуры людей и животных, сувенирная продукция, шкатулки, письменные наборы, объемные логотипы, часы, оружейные приклады и ложе, музыкальные инструменты.









ОТДЕЛКА ЭКСТЕРЬЕРОВ:

Фигурные наличники на окна и двери с резьбой насквозь

- Декоративные элементы для украшения деревянных домов, бань и ресторанов

- Балясины для отделки веранд и беседок, ограды и т.д.



МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.





ПРОИЗВОДСТВО АВТОРСКИХ ДВЕРЕЙ:

- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.

- Инкрустация дверей вставками из ценных пород дерева, и т.д.

- Изготовление эксклюзивных дверей из ценных и редких пород древесины.



РЕКЛАМА:

- Создание объемных изделий из пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Фрезерный станок с ЧПУ Beaver 24 AT5, Изготовление художественного паркета из ценных пород дерева

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Двусостовная сборная массивная стальная станина

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Двусостовная сборная массивная стальная станина

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Двусостовная сборная массивная стальная станина

ДВУСОСТАВНАЯ СБОРНАЯ МАССИВНАЯ СТАЛЬНАЯ СТАНИНА

Собрана из двух цельносварных частей, выполненных из толстостенных стальных труб прямоугольного сечения толщиной 6-8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Двусостовная сборная массивная стальная станинаФрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Двусостовная сборная массивная стальная станина

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Двусостовная сборная массивная стальная станинаФрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Двусостовная сборная массивная стальная станина

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Массивный стальной портал

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Массивный стальной портал

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Массивный стальной портал

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Массивный стальной портал

МАССИВНЫЙ СТАЛЬНОЙ ПОРТАЛ

Изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 8 мм (усиленных до 16 мм в местах сопряжений), что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Массивный стальной порталФрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Массивный стальной портал

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Массивный стальной порталФрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Массивный стальной портал

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Усиленная конструкция опор портала

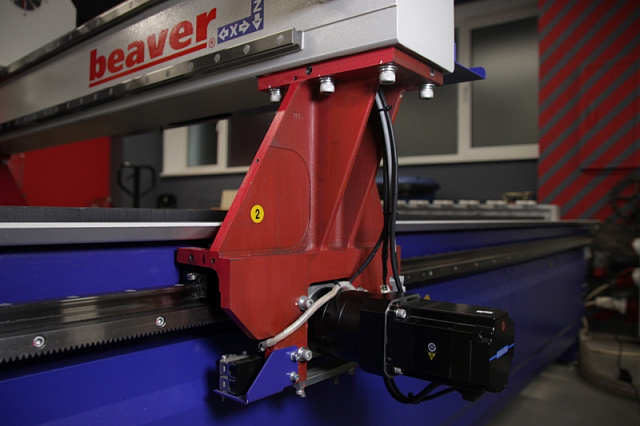

УСИЛЕННАЯ КОНСТРУКЦИЯ ОПОР ПОРТАЛА

Портал установлен на литые чугунные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка имеет «Т» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Усиленная конструкция опор порталаФрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Усиленная конструкция опор портала

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Высокоточные линейные направляющие повышенной жесткости &laquo;THK&raquo;

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Высокоточные линейные направляющие повышенной жесткости &laquo;THK&raquo;

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Высокоточные линейные направляющие повышенной жесткости &laquo;THK&raquo;

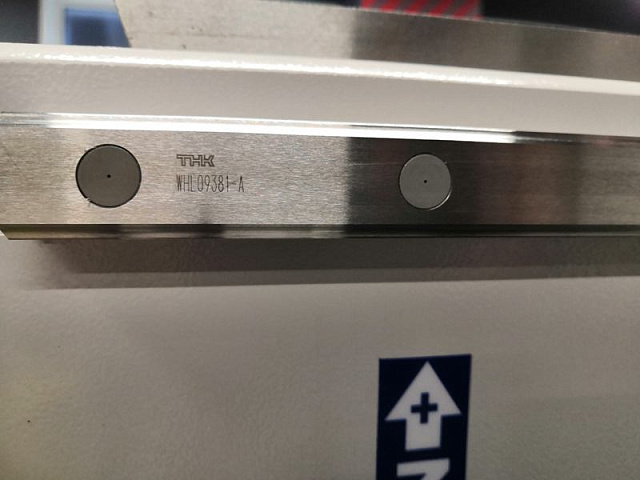

Высокоточные линейные направляющие повышенной жесткости «THK» (Япония)

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Станки beaver - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK».

http://www.thk.com/

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Высокоточные линейные направляющие повышенной жесткости &laquo;THK&raquo;

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Система картриджной смазки направляющих &laquo;THK-LACS&raquo;

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Система картриджной смазки направляющих &laquo;THK-LACS&raquo;

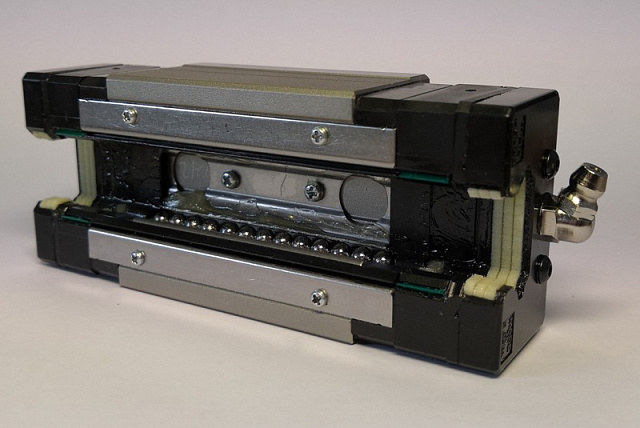

СИСТЕМА КАРТРИДЖНОЙ СМАЗКИ НАПРАВЛЯЮЩИХ «THK-LACS» (Япония)

Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Самосмазывающиеся подшипники THK способны работать до 5000 км без обслуживания. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.


Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Кожухи для защиты направляющих

КОЖУХИ ДЛЯ ЗАЩИТЫ НАПРАВЛЯЮЩИХ

Имеют специальный форму и изгиб предотвращающий попадание обрезков и пыли на направляющие в процессе обработки.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Усиленная конструкция шпиндельной площадки

УСИЛЕННАЯ КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ПЛОЩАДКИ

В целях снижения уровня вибраций во время обработки проведена модернизация шпиндельной площадки. Увеличено сечение литой конструкции, добавлены дополнительные ребра жесткости, а также установлены усиленные направляющие и ШВП. Данная модернизация повысила скоростные характеристики особенно во время обработки с трехосевой интерполяцией.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Промышленный электрошпиндель 5,5 кВТ

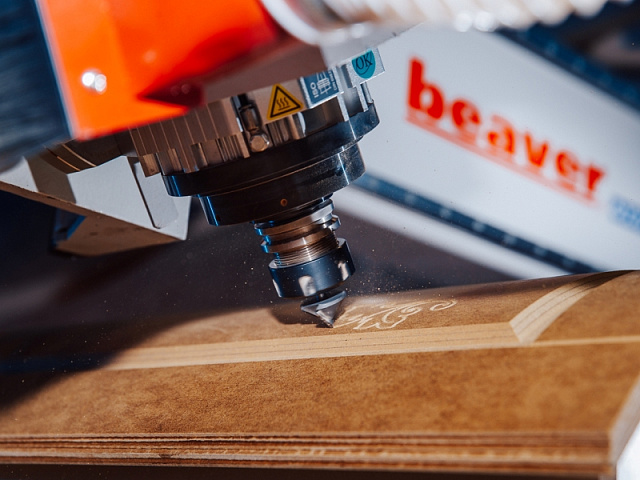

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 5,5 кВТ - 18 000 об/мин

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Датчик измерения и калибровки длины инструмента

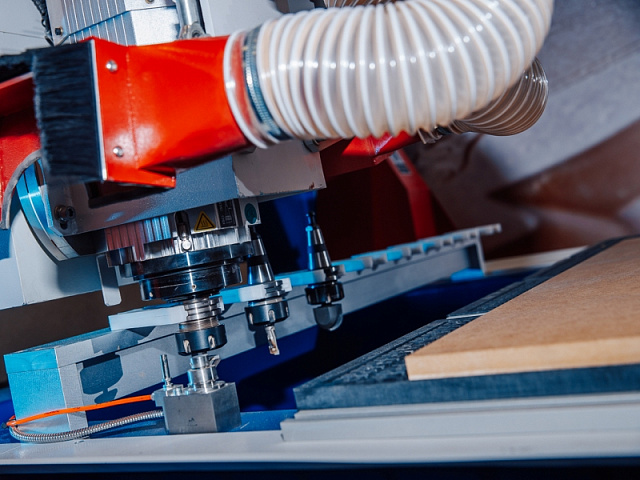

ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Косозубые передачи шестерня - рейка по осям X &ndash;Y &laquo;WMH-Herion&raquo;

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Косозубые передачи шестерня - рейка по осям X &ndash;Y &laquo;WMH-Herion&raquo;

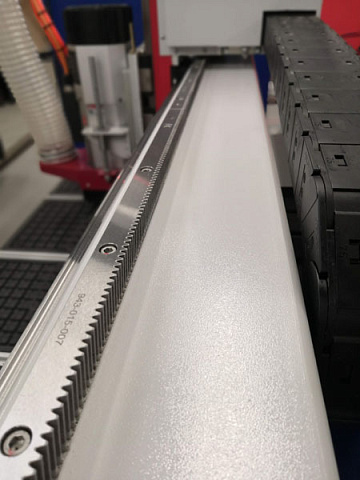

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ-РЕЙКА ПО ОСЯМ X –Y «WMH-Herion» (Германия)

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели.

http://www.wmh-herion.de/

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Шаговые двигатели осевого перемещения (4 двигателя)

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Шаговые двигатели осевого перемещения (4 двигателя)


ШАГОВЫЕ ДВИГАТЕЛИ ОСЕВОГО ПЕРЕМЕЩЕНИЯ (4 ДВИГАТЕЛЯ)

Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности.

Шаговый электродвигатель – это электромеханическое устройство, преобразующее сигнал управления в угловое перемещение ротора с фиксацией его в заданном положении. Современные шаговые двигатели являются, по сути, синхронными двигателями без пусковой обмотки на роторе, что объясняется частотным пуском шагового двигателя. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги) ротора.

http://www.yankong.com/doce/product/default.html

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Планетарные редукторы &laquo;SHIMPO-Nidec&raquo; (Япония) по осям X, Y

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Планетарные редукторы &laquo;SHIMPO-Nidec&raquo; (Япония) по осям X, Y

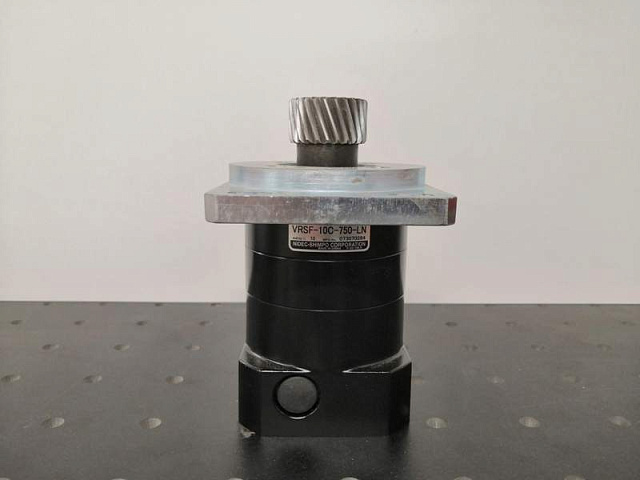

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-Nidec» (Япония) ПО ОСЯМ X, Y

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:

  • Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Получить гораздо более высокий КПД;
  • Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
  • Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

http://www.nidec-shimpo.co.jp/en/company/profile/index.html

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Комбинированный вакуумный стол с &laquo;Т&raquo; - Пазами

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Комбинированный вакуумный стол с &laquo;Т&raquo; - Пазами

КОМБИНИРОВАННЫЙ ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ

Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на четыре зоны для удобства фиксации заготовок различных габаритов. Все модели станков Beaver с возможность вакуумного крепления заготовок имеют специальную конструкцию стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок или обгонке по периметру заготовки. Вакуумный стол изготавливается из цельного листового материала, в котором фрезеруются пазы под алюминиевый профиль для крепления механических зажимов (струбцин). В данной конструкции отсутствуют какие-либо переклейки, что гарантирует стабильность работы вакуумного стола на протяжении всего срока службы оборудования.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Промышленный вакуумный насос

ПРОМЫШЛЕННЫЙ ВАКУУМНЫЙ НАСОС

Производительный пластинчато-роторный безмасляный насос, входящий в комплектацию, обеспечивает надежную фиксацию деталей. Вакуумные насосы подобного типа используют многие ведущие производители оборудования.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Шкаф управления

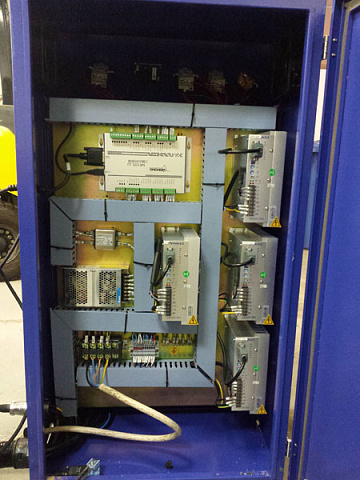

ШКАФ УПРАВЛЕНИЯ

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком beaver 24 AVT5 оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique, Siemens) скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Промышленные системы запуска

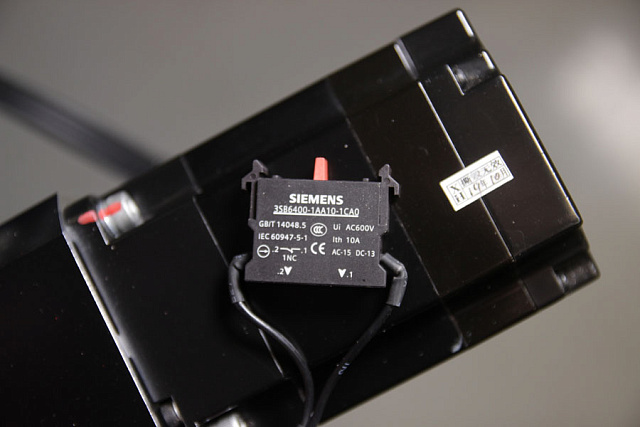

ПРОМЫШЛЕННЫЕ СИСТЕМЫ ЗАПУСКА

Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. Гарантирована исправная работа во время всего срока службы оборудования.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программируемые логические контроллеры (ПЛК) &laquo;OMRON&raquo;

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программируемые логические контроллеры (ПЛК) &laquo;OMRON&raquo;

ПРОГРАММИРУЕМЫЕ ЛОГИЧЕСКИЕ КОНТРОЛЛЕРЫ (ПЛК) «OMRON» (Япония)

Компактные промышленные контроллеры «Omron» для управления оборудованием обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. С успехом используются на всех станках Beaver и отлично зарекомендовали себя как высоконадежное и стабильное электрооборудование.

http://www.omron.com/

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Частотный преобразователь фирмы &laquo;DeLTA&raquo;

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ «DeLTA» (Тайвань)

Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

http://www.deltaww.com/

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Электрокомпоненты стойки &laquo;SCHNEIDER&raquo;

ЭЛЕКТРОКОМПОНЕНТЫ СТОЙКИ «SCHNEIDER» (Германия)

Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric.

http://www.schneider-electric.com

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Система принудительного охлаждения стойки ЧПУ

СИСТЕМА ПРИНУДИТЕЛЬНОГО ОХЛАЖДЕНИЯ СТОЙКИ ЧПУ

Система принудительного охлаждения в передней и задней части стойки позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Пульт управления (NC-studio handle control system NK105 version)

ПУЛЬТ УПРАВЛЕНИЯ (NC-studio handle control system NK105 version)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Пульт управления (NC-studio handle control system NK105 version)

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Лицензионное программное обеспечение &laquo;ROUTER 8&raquo;

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Лицензионное программное обеспечение &laquo;ROUTER 8&raquo;

ЛИЦЕНЗИОННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ DELCAM «ArtCAM Express»

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM Express позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Защитные кабелеукладчики по осям X и Y

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X и Y

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Обязательные испытания в лаборатории контроля качества
Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Обязательные испытания в лаборатории контроля качества
Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Обязательные испытания в лаборатории контроля качества
Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Обязательные испытания в лаборатории контроля качества

ОБЯЗАТЕЛЬНЫЕ ИСПЫТАНИЯ В ЛАБОРАТОРИИ КОНТРОЛЯ КАЧЕСТВА

Завод-изготовитель гордится своей лабораторией контроля качества обработки, т.к. это является одной из важнейшей составляющей надежности оборудования и долгих лет стабильной работы. Обязательные испытания точности обработки станка происходят с помощью высокоточного измерительного оборудования известного мирового производителя - компании Renishaw.

Если точность позиционирования станков с ЧПУ соответствует требованиям, то окружность, представляющая траекторию перемещения рабочего органа, будет точно соответствовать запрограммированной круговой траектории. На практике же, радиус реальной окружности отклоняется от радиуса запрограммированной окружности. Таким образом, если бы было возможно точно измерять координаты фактической круговой траектории и сравнивать их с заданной в программе траекторией, то пользователь получил бы критерий оценки технического состояния станка. Именно этот подход лежит в основе работы системы ballbar, которая представляет собой отраслевой стандарт для диагностики технического состояния станков. Сердцем системы является сам датчик ballbar –прецизионный телескопический линейный датчик с высокоточными сферами, установленными с двух сторон. При использовании системы, сферы датчика фиксируются в магнитных держателях с высокой повторяемой точностью базирования. Один из этих держателей крепится на столе станка, а другой – в шпиндель станка или корпус шпинделя. Такая конструкция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория. Полученные данные используются для расчета суммарных показателей точности позиционирования (круглости, отклонения от окружности) в соответствии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544—97. Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка.

На данный момент оборудование «Beaver» является единственным оборудованием с ЧПУ данного класса, при настройке и тестировании которого используется такое диагностическое оборудование.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Транспортная упаковка

ТРАНСПОРТНАЯ УПАКОВКА

Качественная транспортная упаковка – это 100% гарантия того, что оборудование прибудет к Вам в идеальном состоянии. Упаковка надежно защищает станок от воздействия окружающей среды, осадков и возможных механических повреждений при погрузке и разгрузке в процессе транспортировки оборудования.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Ящик для инструмента (ЗИП)

ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, ТЕХПОДДЕРЖКА

ТЕХПОДДЕРЖКА (Technical Support) 8-800-1000-111

Технические специалисты нашей компании, имеющие огромный опыт работы и программирования трех, четырех и пятиосевых станков готовы оказать поддержку по вопросам эксплуатации оборудования, а также разработать и предоставить постпроцессоры под используемое Вами программное обеспечение. В случае необходимости дополнительного обучения оператора возможна организация выезда специалиста для его проведения.


РЕКОМЕНДУЕМЫЕ ОПЦИИ:

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программное обеспечение Delcam ArtCAM

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программное обеспечение Delcam ArtCAM

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программное обеспечение Delcam ArtCAM

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программное обеспечение Delcam ArtCAM

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программное обеспечение Delcam ArtCAM

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Delcam ArtCAM
(не входит в базовую комплектацию)

ArtCAM Insignia - располагает всей необходимой функциональностью для производства широкого спектра продукции: от огромных вывесок до небольших именных офисных табличек. Помимо набора инструментов для разработки дизайна изделий и их размещения на листе заготовки, Insignia содержит несколько встроенных помощников для автоматизации ряда процессов. Среди них Automatic Toolpath Panelling (автоматическое разбиение большого эскиза на панели для изготовления на станке с небольшой рабочей зоной или из небольших заготовок) и Matrix Multiplate engraving (матричная гравировка – гравировка большого количества однотипных изделий с переменной информацией, например, именных табличек). Независимо от сложности эскиза, Insignia подберет из своей базы данных стратегию обработки, которая идеально подойдет для изготовления этого изделия на вашем станке с ЧПУ. ArtCAM Insignia позволяет импортировать эскизы из других пакетов в форматах EPS, AI, DWG и DXF.
Техническое сопровождение 1 год.

ArtCAM Pro - это программный пакет для пространственного моделирования/механообработки, который позволяет автоматически генерировать пространственные модели из плоского рисунка и получать по ним изделия на станках с ЧПУ. ArtCAM Pro предлагает мощный, легкий в использовании набор средств моделирования, который предоставляет дизайнеру свободу при создании сложных пространственных рельефов.
Техническое сопровождение 1 год.

ArtCAM JewelSmith - технолого-дизайнерский пакет, призванный заменить ручной труд гравёра машинным и в ряде случаев исключить его совсем. Данная система позволяет быстро и легко создавать трехмерные модели по двухмерных изображений, представленных в стандартных форматах графических пакетов: растровыми - BMP, TIF, PCX, GIF, JPEG и векторными DXF, AI, EPS, WMF, а также родным делкамовским - PIC. ArtCAM JewelSmith содержит инструментальные средства для моделирования сложных форм и объединения сохраненных рельефов, генерации траекторий обработки для черновых и чистовых стратегий гравировки, а также подготовки данных для машин быстрого прототипирования и трехмерных принтеров. Легкий и понятный русифицированный Windows-интерфейс, быстрота изучения и широкий диапазон возможностей позволяют ему занять прочное место в инструментальном багаже дизайнера и технолога.
Техническое сопровождение 1 год.

Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программное обеспечение Delcam ArtCAM

АСПИРАЦИОННАЯ УСТАНОВКА (не входит в базовую комплектацию)

Пылеулавливающий агрегат производительностью минимум 1500 м3/час вместе с воздуховодами. Позволяет эффективно удалять стружку и пыль из зоны обработки.


КОМПРЕССОРНАЯ УСТАНОВКА «AB-V30» в комплекте с системой подготовки сжатого воздуха

Передвижной традиционный поршневой компрессор. Поршневая головка имеет обязательное оребрение, для интенсивного теплообмена и снабжена фильтром тонкой очистки воздуха – обязательным при работе в условиях сильной запыленности, характерной для деревообрабатывающих предприятий.

Технические параметры:

  • Давление, кг/см2: 8.0
  • Производительность, л/мин: 250
  • Объем ресивера, л: 100
  • Мощность, 2.2 кВт.
  • Масса, кг 145

Отдельно компрессор комплектуется системой подготовки сжатого воздуха в комплекте с фильтром грубой очистки CPFM 60 G и осушителем рефрижераторного типа COOL 12 c точкой росы +5Сº.


Фрезерно-гравировальный станок с числовым программным управлением Beaver 24 AVT5, Программное обеспечение Delcam ArtCAM

ПРОМЫШЛЕННЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ «САТУРН СНЭ-Т-20» (Россия)

Основу  схемы  стабилизатора составляет  вольтодобавочный  трансформатор, в  первичную  обмотку  которого включен автотрансформатор с сервоприводом.  Вторичная  обмотка вольтодобавочного  трансформатора включается  в  разрыв  фазы  сети, что обеспечивает высокую перегрузочную способность стабилизатора и позволяет  плавно  регулировать  напряжение  без  прерывания  фазы  и  без  искажения  синусоиды. Трехфазный  стабилизатор  формируется  из  трех  независимых однофазных стабилизаторов  включенных по схеме  «звезда с выведенной нейтралью».

  • защищает технику от индустриальных и атмосферных импульсных помех, распространяемых по сети питания (защита  класса С  по  МЭК IEC – 1312 –1 ( 1995 – 02 ) и   IEC – 1643 –1).
  • производит анализ сети перед включением нагрузки
  • обеспечивает в основном диапазоне стабилизацию напряжения с погрешностью не более 1%.
  • при аварии сети, при пропадании фазы или при неверном чередовании фаз производит защитное отключение нагрузки (с автоматическим включением при восстановлении сети).
  • компенсирует просадки и всплески напряжения со скоростью 150 В/с
  • по перегрузочной способности превосходит электронные стабилизаторы, в частности, допускает трехкратные перегрузки длительностью до 8 секунд
  • предназначен для работы с любым типом нагрузки.
  • благодаря встроенному фильтру, дополнительно защищает  нагрузку  от импульсных  перенапряжений  в  сети.
  • не искажает форму синусоиды.
  • оборудован защитой от перегрева.
  • имеет металлический корпус из хладнокатаной стали толщиной 1.5мм. с порошковой покраской.
  • оборудован системой BY PASS.
  • Состоит из трех блоков, что позволяет осуществить монтаж стабилизатора без применения подъемных механизмов.

  • Жемкова Ольга Валерьевна (Крутова )

    Станок работает с конца 2013 года. Качество полностью устраивает. Приобретением оборудования мы остались довольны.

  • Шаргин Сергей Владимирович

    Алтайский край

    На станке работаем с 2010 года. Делаем и маленькие детали и большие. В станке все устраивает. Покупкой очень довольны.

  • Иван

    ООО "Тандем"

    Приобретали 2 таких станка в 2010 и 2012 годах. Серьезных проблем с ними не было. Неисправности устраняли сами, сложностей не возникало. Хорошие станки. Работаем сейчас в одну смену.

  • Грудина Сергей Викторович

    ИП

    Купили станки в 2010 году. За всё время работы оборудования не поменяли ни одной запчасти, остались довольны приобретением.

Оставьте свой отзыв

Все поля обязательны для заполнения

Задайте вопрос техническому специалисту

Подписка и социальные сети

Подпишитесь на рассылку новостей, чтобы постоянно отслеживать информацию по интересующей вас теме.

×
