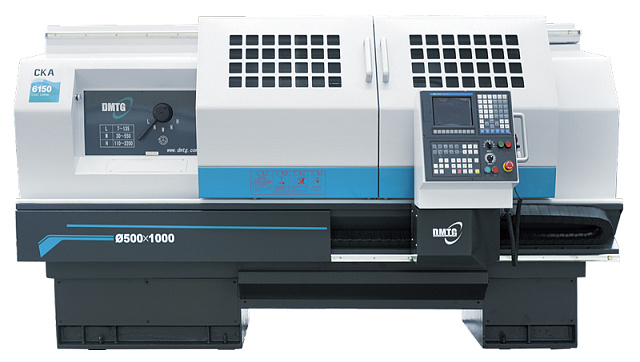

Токарные станки с ЧПУ DMTG cерия CKE

Токарные станки с ЧПУ DMTG cерия CKE
  • Производитель: DMTG

    Страна: СССР  Страна сборки: Китай

  • Диаметр обр: от 5 до 800 мм

    РМЦ: от 500 до 4000 мм

    Мощность: от 5,5 до 30 кВт

    Масса: от 1000 до 6000 кг

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Токарные станки с ЧПУ DMTG cерия CKE

Заказать лизинговый расчёт

×

Вы выбрали: Токарные станки с ЧПУ DMTG cерия CKE

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 4
  • ОТЗЫВЫ


Станки нового поколения!

Новый завод DMTG построен по Японской технологии. На заводе внедрены современные решения и учтены все недостатки прошлых поколений. Обновленные станки полностью соответствуют требованиям нового времени.

НАЗНАЧЕНИЕ:

Токарные станки с ЧПУ серии CKE6150Z самые востребованные на Российском рынке, так как являются полными аналогами знаменитых токарных станков с ЧПУ 16А20Ф3 завода «Красный пролетарий», г. Москва.

Станки серии СКЕ предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Обработку, возможно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

Конструкция токарного станка с ЧПУ мод. CKE6150Z полностью идентична конструкции станка 16А20Ф3 и имеет одинаковую компоновку и органы управления. Все это реализовано благодаря тому, что завод DMTG был построен, как копия завода «Красный пролетарий» в 1948 г., соответственно и конструкция станков серии CKE была разработана Советскими инженерами и передана КНР в порядке братской помощи. Со временем, станина станка была усилена с помощью дополнительных ребер жесткости. Шпиндель станка CKE6150Z так же имеет более жесткую конструкцию в сравнении со станками 16А20Ф3, АС16К25Ф3 и 16ГС25Ф3, установлены подшипники большего диаметра, отверстие в шпинделе 82 мм, а крутящий момент на шпинделе 1300 Нм. (крутящий момент у станка 16А20Ф3 – 800 Нм).

Для тяжелой черновой обработки применяются токарные станки с ЧПУ серии СКЕ6163Z, CKE6180Z. Данные станки являются аналогами станков 16Р35Ф3, 16М30Ф3, 16М40Ф3, 16К40РФ3, 16К30Ф3. Конструкция станка и органы управления полностью идентичны самому распространенному на территории бывшего СССР токарному станку 16М30Ф3, благодаря тому, что Советские инженеры с Рязанского специального конструкторского бюро станкостроения участвовали в разработке и запуске в производство токарных станков серии СКЕ6163Z, CKE6180Z на заводе DMTG в порядке оказания братской помощи между СССР и КНР. Таким образом и ныне сохраняются Советские технологии и конструктивные решения при современном производстве токарных станков с ЧПУ.

Токарные станки с ЧПУ серии CKE поставляются в Россию десятки лет и эксплуатируются не одной сотней предприятий. До последнего времени существования завода «Красный пролетарий» станки серии СКЕ продавались в России под эмблемой «Красный пролетарий», г. Москва.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные станки с ЧПУ серии CKE нашли широкое применение в машиностроительном производстве. В основном используются при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских и при выпуске валов. Использование системы ЧПУ позволяет изготавливать детали со сложной конфигурацией, значительно увеличивает серийность производства, повышает эффективности обработки и снижает влияние человеческого фактора.

При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали. Возможность полной автоматизации этого типа оборудования обеспечивает его круглосуточную загрузку и выполнение практически всех операций без снятия заготовки в цикле: черновая обработка – чистовая обработка – сверление и нарезание резьбы – финишная обработка – выдача готовой детали. И все это – практически без участия человека. Не случайно токарные станки с ЧПУ сегодня используются компаниями по всему миру: их применение оправданно на 100%».

Машиностроение


Автомобилестроение


Тяжелая промышленность


СХЕМА ОБРАБОТКИ:

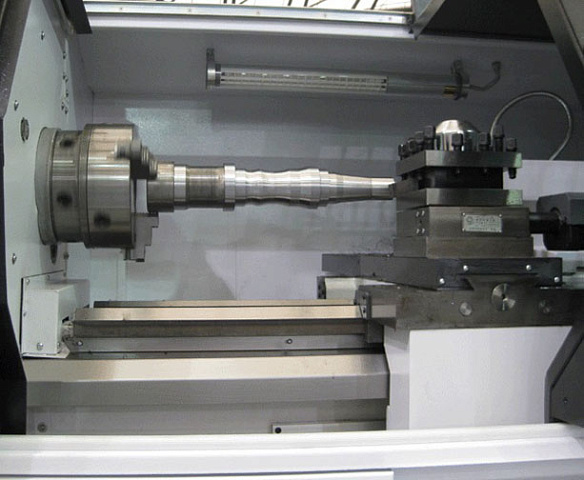

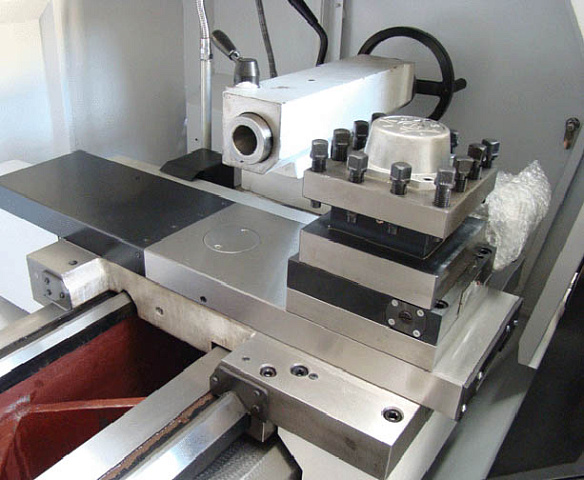

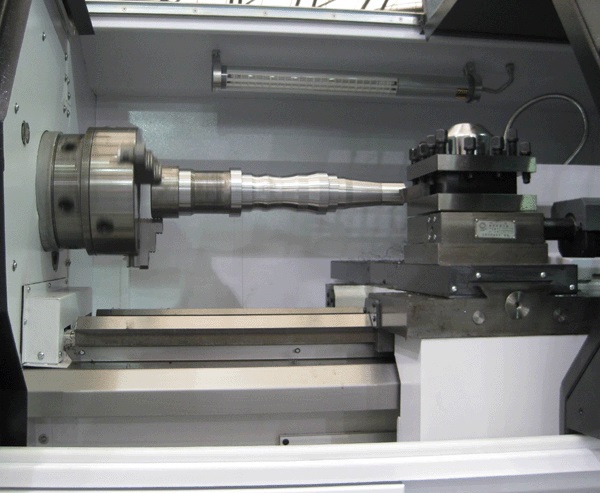

Рабочая зона станка с 4-х позиционным инструментальным суппортом

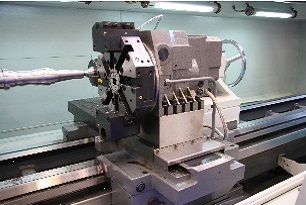

Рабочая зона станка с 6-ти позиционной револьверной головой

Основные виды токарных работ:

а — обработка наружных цилиндрических поверхностей;

б — обработка наружных конических поверхностей;

в — обработка торцов и уступов;

г — вытачивание канавок, отрезка заготовки;

д — обработка внутренних цилиндрических и конических поверхностей;

е — сверление, зенкерование и развертывание отверстий;

ж — нарезание наружной резьбы;

з — нарезание внутренней ’резьбы;

и — обработка фасонных поверхностей;

к — накатывание рифлений.

Схема работы DMTG с ЧПУ. Серия CKE

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

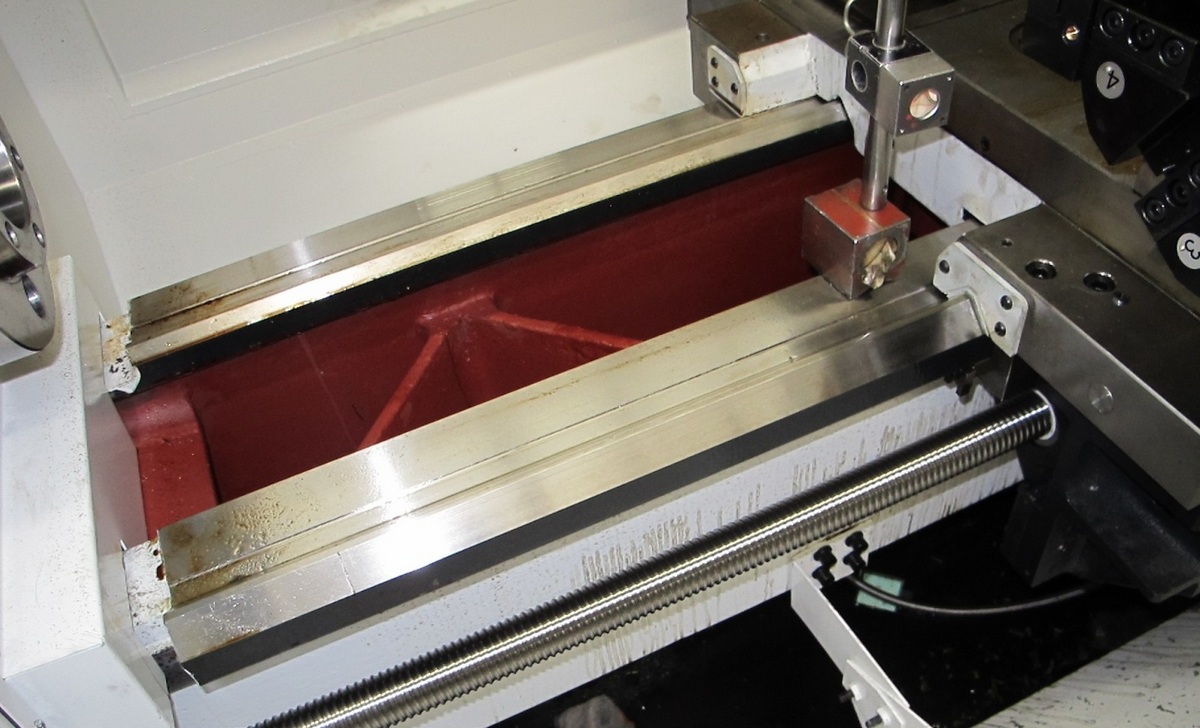

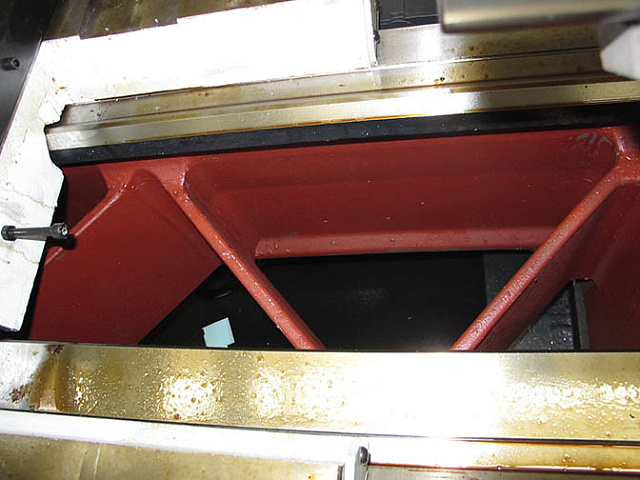

Литая станина, усилена ребрами жесткости. V образные закаленные и отшлифованные направляющие станины со специальным покрытием Turcite-B для перемещения без износа и трения.

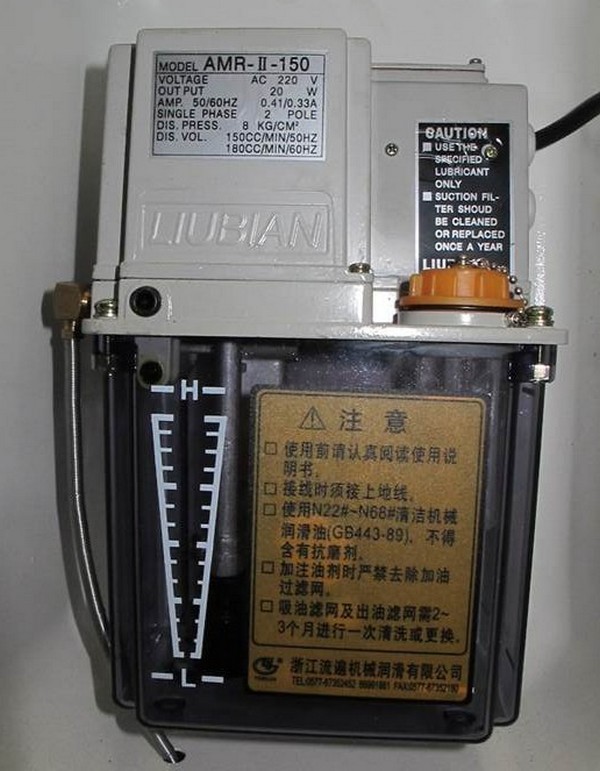

Автоматическая система смазки направляющих и ШВП.
Бесступенчатая регулировка скорости шпинделя.

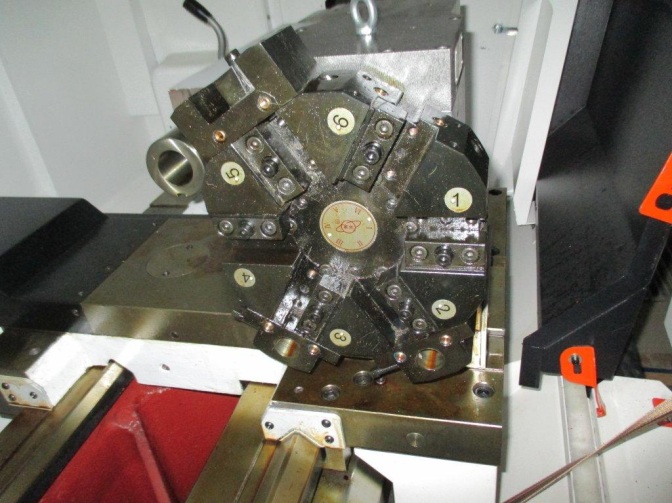

Револьверная голова – 6 позиционная

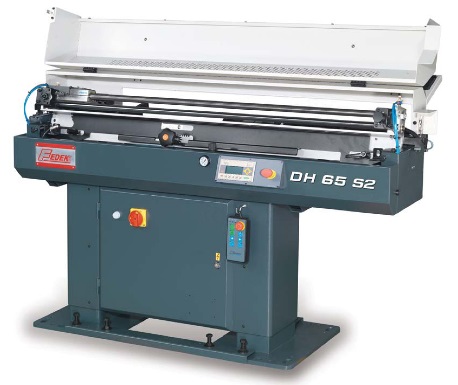

Автоподающее устройство Fedek DH-65, DH-65L

На станки серии СКЕ с гидравликой возможна установка автоподатчика прутка.

Револьверная голова – 6 позиционная

Револьверная голова – 6 позиционная

В стандартную комплектацию входит 6-ти позиционная револьверная головка, оснащенная муфтой для быстрой и плавной индексации инструмента. Смена инструмента происходит за 1-2 сек.

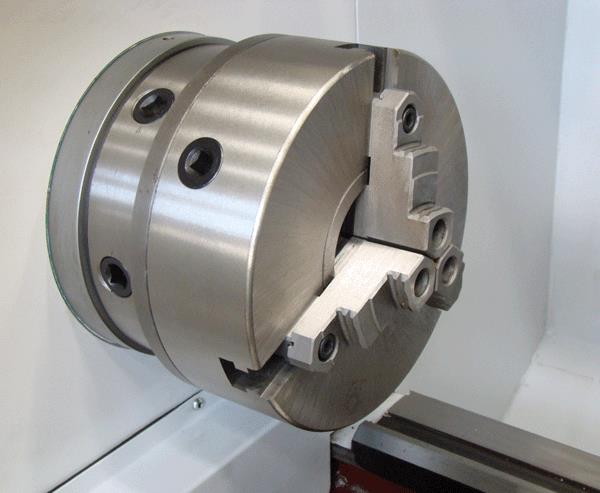

Гидравлический 3-х кулачковый патрон.

Гидравлический 3-х кулачковый патрон.

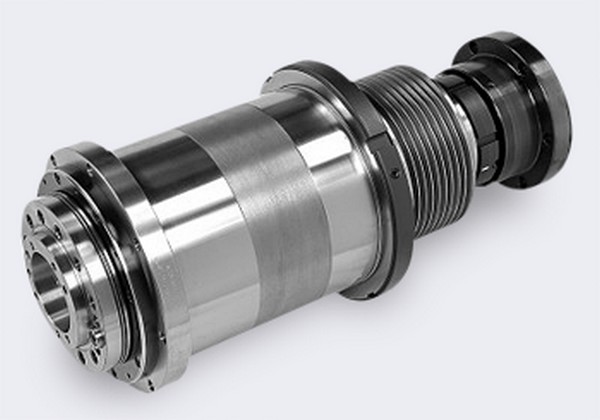

Шпиндельный узел

Шпиндель изготовлен по технологии и под контролем специалистов IBAG Швейцария.

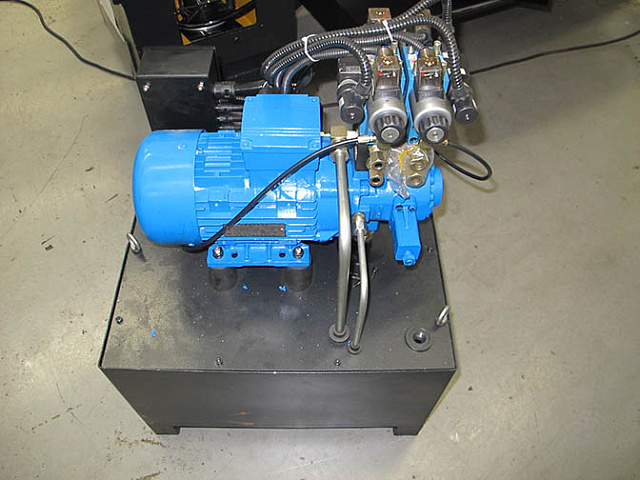

Гидравлическая станция

Гидравлическая станция

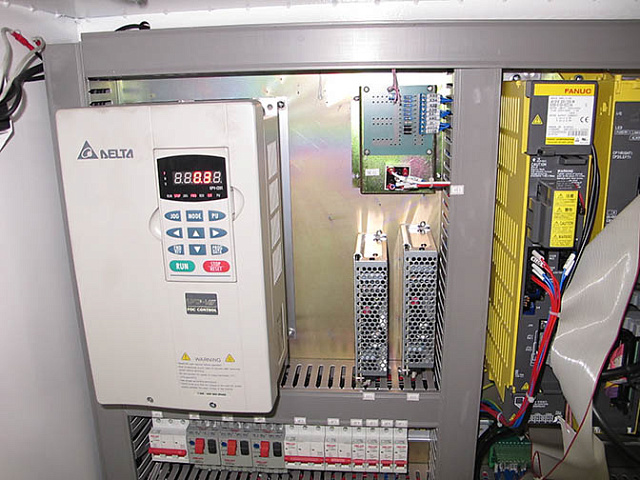

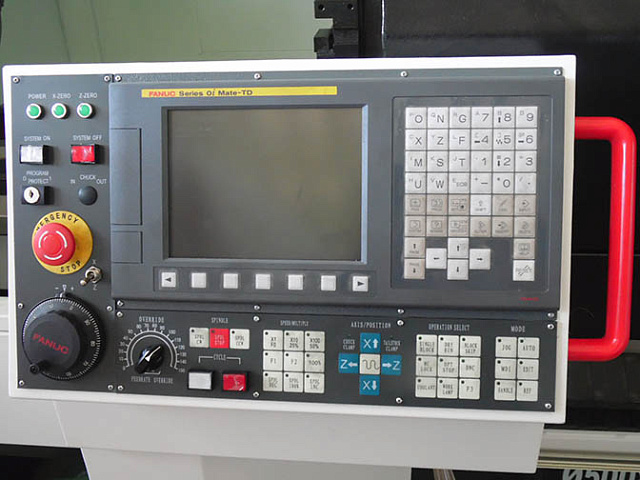

УСТРОЙСТВО ЧПУ FANUC Oi - Mate TC (Япония)

УСТРОЙСТВО ЧПУ FANUC Oi - Mate TC (Япония)

  • тип - замкнутый
  • количество осей управления – 2 + шпиндель (2D)
  • автоматические циклы резания одновременно по двум координатам
  • компенсация износа инструмента
  • учет времени обработки и счетчик деталей
  • программирование деталей и радиуса
  • память на 63 программы, таблица инструментов на 64 позиции

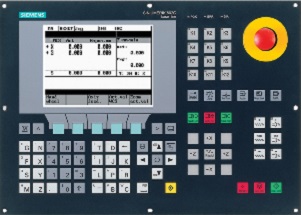

УСТРОЙСТВО ЧПУ Siemens 802S (Германия)

УСТРОЙСТВО ЧПУ Siemens 802S (Германия)

  • до 3-х аналоговых осей и один аналоговый шпиндель (без оси C)
  • аналоговый шпиндель через интерфейс ±10 В
  • предварительно заданные станочные данные
  • интерфейс RS 232 C
  • 48 цифровых входов и 16 цифровых выходов (0.5 A)
  • типовая программа и примеры PLC

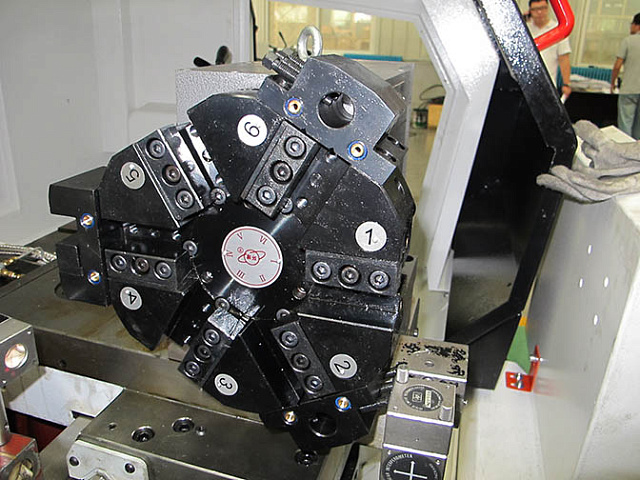

В качестве опции доступна установка 8 позиционной револьверной головки

В качестве опции доступна установка 8 позиционной револьверной головки



ПЛАН ФУНДАМЕНТА:

Макс. длина L A B C
750 2577 [3187] 1130 При данных РМЦ средняя опора отсутствует
1000 2827 [3437] 1380
1500 3327 [3937] 1880
2000 3827 [4437] 2380 1050

Размеры, приводимые в [квадратных скобках] - размеры станка вместе с гидростанцией.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Получаемые изделия DMTG с ЧПУ. Серия CKE Получаемые изделия DMTG с ЧПУ. Серия CKE Получаемые изделия DMTG с ЧПУ. Серия CKE Получаемые изделия DMTG с ЧПУ. Серия CKE

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ FANUC (Япония)
  • 3-кулачковый механический патрон

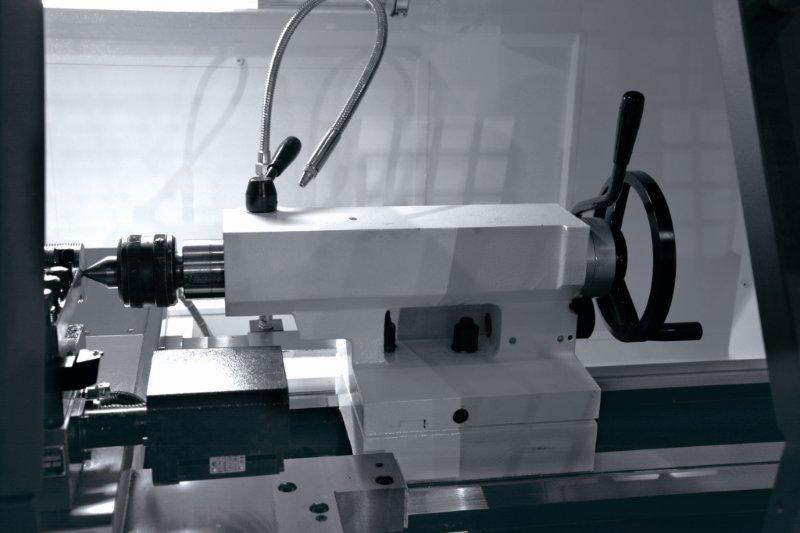

  • Механическая задняя бабка
  • Неподвижный центр
  • Электромагнитный тормоз
  • Местное освещение рабочей зоны
  • Автоматическая система смазки направляющих и ШВП
  • Набор ключей и инструмента
  • 6-позиционная револьверная голова
  • Кабинетная защита зоны обработки
  • Передача информации через порт RS-232

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ Siemens 802 D
  • 4-кулачковый механический патрон
  • 3-кулачковый гидравлический патрон
  • 4-кулачковый гидравлический патрон
  • гидравлическая пиноль задней бабки
  • подвижный и неподвижный люнеты
  • задний вращающийся центр
  • антивибрационные панели
  • 8-ми позиционная револьверная головка
  • Анкерные болты и виброопоры для установки
  • Режущий инструмент
