Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6
  • Производитель: Lesspoj

  • Максимальная длина плети: 6100 мм

    Максимальная ширина плети: 160 мм

    Скорость подачи заготовок в пресс: 12 м/мин

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 985 311 23 78

/

8 915 489 46 64

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6

Заказать лизинговый расчёт

×

Вы выбрали: Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Предназначена для обработки торцов, брусков и нарезания на них зубчатых шипов в соответствии с ГОСТом 19414-90 и других размеров, нанесения клея с помощью клеенаносящего устройства и продольного сращивания на зубчато-клеевое соединение короткомерных брусков из древесины с торцовкой готовых заготовок в размер.

СХЕМЫ ОБРАБОТКИ:

торцовка пакета заготовок
нарезание шипа на первом торце пакета заготовок
торцовка пакета заготовок
нарезание шипа на втором торце пакета заготовок
нанесение клея на шипы пакета заготовок
набор плети в первой зоне пресса сращивания по длине
прессование плети в прессе сращивания по длине
разгрузка пресса сращивания по длине


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству столярно-строительных изделий, высококачественных, в том числе и экспортного исполнения, клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, клееных деревянных конструкций для промышленных и общественных строений, производству мебели и других деревообрабатывающих производствах.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

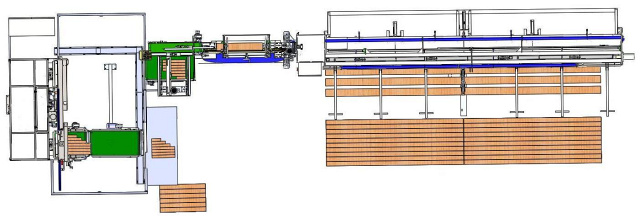

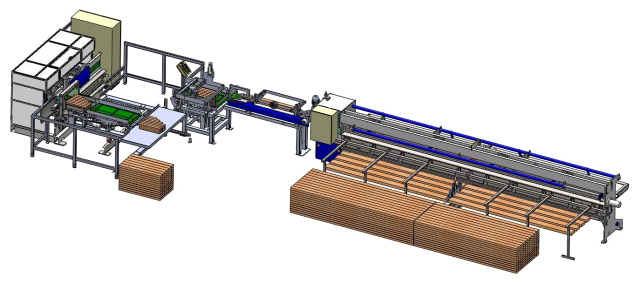

СХЕМА КОМПОНОВКИ ЛИНИИ

Схема компоновки автоматической линии сращивания по длине ECONOMIK 3/ VH-160- 6

  1. Шипорезный станок
  2. Станция передачи заготовок в пресс
  3. Двухканальный автоматический пресс
  4. Автоматический поворотный стол с приводной лентой
  5. Стол для предварительного формирования пакета

ВАРИАНТЫ ЗАРЕЗКИ ШИПОВ

ВЕРТИКАЛЬНОE СОЕДИНЕНИE ГОРИЗИОНТАЛЬНОE СОЕДИНЕНИE
Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, вертикальное соединение Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, горизантальное соединение

ПОДРОБНОЕ ОПИСАНИЕ ЭЛЕМЕНТОВ ЛИНИИ:

Шипорезный станок и автоматический поворотный стол

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6

Отличительные особенности:

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, отличительные особенности

  1. Стол с автоматической подачей
Техническая характеристика Значение
1. Мощность двигателя подачи стола, кВт 1,5
2. Ширина пакета заготовок, мм 500
3. Мощность двигателя привода конвейерной ленты, кВт 0,55
  1. Автоматический поворотный стол с приводной лентой
Техническая характеристика Значение
1. Ширина пакета заготовок, мм 500
2. Мощность двигателя привода конвейерной ленты, кВт 0,55
3. Система поворота стола пневматическая

Размеры заготовок на входе:

Параметр Значение Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, размер заготовки на входе
1. L (длина) min/max, мм 180/ 1000
2. H (высота)  min/max, мм 30/160
3. D (ширина)  min/max, мм 20/80

Размеры обрабатываемого пакета:

Параметр Значение

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, размер обрабатываемого пакета

1. L (длина) min/max, мм 180/ 1000
2. H (высота)  min/max, мм 30/160
3. D (ширина), мм 500
  1. Поузловое описание шипорезного станка:

-  механизм выравнивания пакета короткомерных заготовок

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, механизм выравнивания пакета короткомерных заготовок

- фрезерный узел для формирования шипа

А. Формирование вертикального шипа Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, фрезерный узел для формирования вертикального шипа Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, фрезерный узел для формаирования вертикального шипа
Высота инструмента, мм 160
Диаметр инструмента, мм 160
Посадочный диаметр, мм 50
Шаг зуба, мм 3,8
Б. Формирование горизонтального шипа Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, фрезерный узел для формирования горизонтального шипа Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, фрезерный узел дял формирования горизонтального шипа
Высота инструмента, мм 160
Диаметр инструмента, мм 160
Посадочный диаметр, мм 50
Шаг зуба, мм 3,8

Характеристики фрезерного узла

Параметр Значение
1. Посадочный диаметр шпинделя, мм 50
2. Высота шпинделя, мм 160
3. Частота оборотов шпинделя, об/мин 6000
4. Мощность двигателя фрезерного узла, кВт 15
5. Вертикальное перемещение шпинделя, мм 1,9

- узел торцовки пакета заготовок и измельчения отходов.

Инструмент при торцевании пакета Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, узел торцовки пакета заготовок и измельчения отходов
Диаметр инструмента, мм 250
Посадочный диаметр, мм 80
Количество зубьев, шт 72
Инструмент при измельчении отходов
Диаметр инструмента, мм 250
Посадочный диаметр, мм 80
Количество зубьев, шт 12

- узел формирования заплечиков.

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, узел формирования заплечников Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, узел формирования заплечников

Параметр Значение
1. Диаметр подрезных пил, мм 180
2. Частота оборотов двигателя привода подрезных и торцовочных пил, об/мин 4800
3. Мощность двигателя, кВт 11

- узел клеенанесения на шип (гребенка).

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, узел клеенанесения на шип

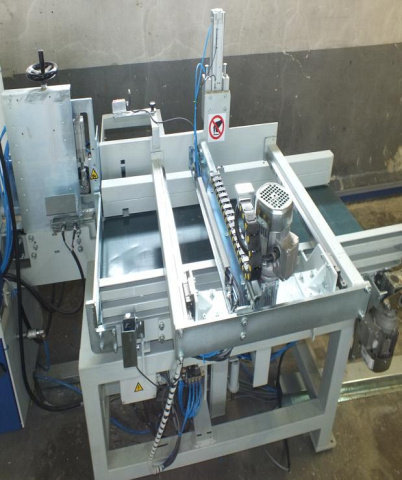

2. Станция передачи заготовок в пресс

Технические характеристики Значение

Левый узел привода подающей цепи (позиция №1)

1. Мощность двигателя, кВт 0,55
2. Частота оборотов двигателя, об/мин 1400
3. Частота оборотов редуктора, об/мин 93
4. Скорость подачи цепи, м/мин 40

Правый узел привода подающей цепи (позиция №2)

1. Мощность двигателя, кВт 0,55
2. Частота оборотов двигателя, об/мин 1400
3. Частота оборотов редуктора, об/мин 93
4. Скорость подачи цепи, м/мин 40

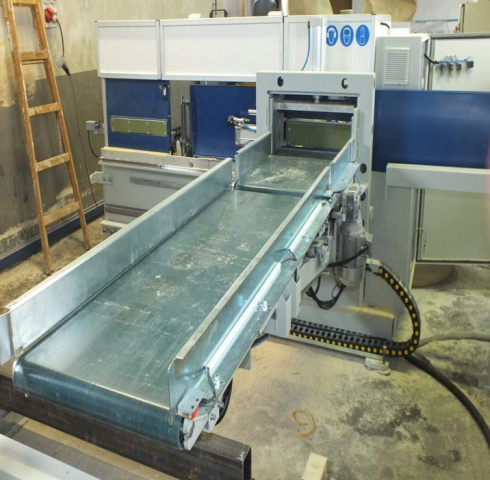

Ленточный транспортер подачи заготовок в пресс (позиция №3)

1. Мощность двигателя, кВт 0,55
2. Частота оборотов двигателя, об/мин 1400
3. Частота оборотов редуктора, об/мин 140
4. Скорость подачи ленты, м/мин 45

Выходной ленточный транспортер после шипорезного станка (позиция №4)

1. Мощность двигателя, кВт 0,55
2. Частота оборотов двигателя, об/мин 2800
3. Частота оборотов редуктора, об/мин 280
4. Скорость подачи ленты, м/мин 52

Узел привода подачи заготовок на ленточный конвейер перед
автоматическим прессом (позиция №5)

1. Мощность двигателя, кВт 0,37
2. Частота оборотов двигателя, об/мин 1400
3. Частота оборотов редуктора, об/мин 140
4. Скорость подачи, м/мин 10

3. Двухканальный автоматический пресс.

На прессе осуществляются на двух каналах следующие операции в автоматическом режиме:

  • загрузка ламелей на первом канале со станции передачи заготовок;
  • торцовка в размер набранной плети;
  • передача на второй канал прессовки;
  • прессование плети для сращивания по длине;
  • выгрузка готовой плети из пресса;
  • деление готовой плети по длине подвижной пилой

Возможности деления заготовок

  1. Две разных длины (например: 2600 мм и 3500 мм)
    Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, возможность деления заготовок
  2. Две одинаковых длины (например: 3050 мм и 3050 мм)
    Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, возможность деления заготовок
  3. Возможность прессования плети без деления
    Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, возможность деления заготовок

Отличительные особенности

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, отличительные особенности

  1. Участок предварительной прессовки заготовок
  2. Узел заполнения пресса
  3. Пила для торцовки в размер набранной плети
  4. Подвижная пила для деления готовой плети по длине
  5. Гидравлический агрегат

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, отличительные особенности

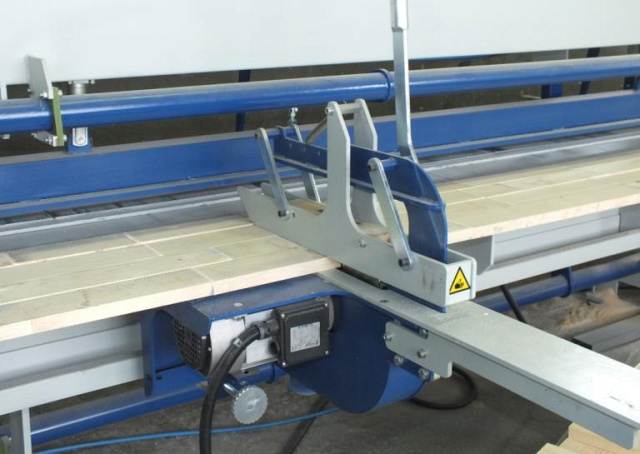

Подвижная пила для деления готовой плети по длине

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, подвижная пила для деления готовой плети по длинеАвтоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, подвижная пила для деления готовой плети по длине

Техническая характеристика Значение
1 Диаметр инструмента, мм 400
2 Посадочный диаметр, мм 30
3 Мощность электродвигателя, кВт 3
4 Частота оборотов, об/мин 3000

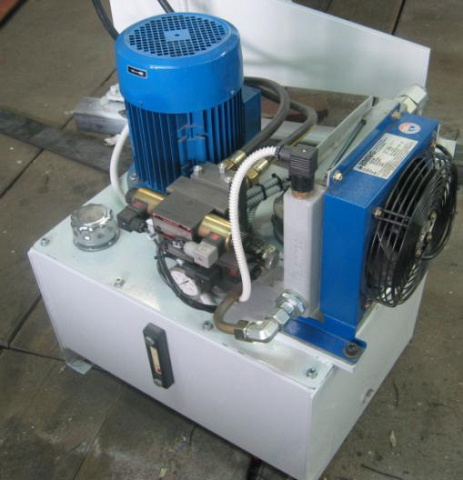

Гидравлический агрегат

Автоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, гидравлический агрегатАвтоматическая линия сращивания по длине ECONOMIK 3/ VH-160- 6, гидравлический агрегат

Техническая характеристика Значение
1 Мощность электродвигателя, кВт 4
2 Объем бака для масла, л 56
3 Усилие сжатия, т 0-12
4 Ход штока цилиндра, мм 100

Общие технические характеристики

Электрические характеристики
1 Общая мощность, кВт 40
2 Напряжение, В 3 х 400 В, 50 Гц
 Пневматические характеристики
1 Расход воздуха, л/мин 350
2 Рабочее давление, бар 6
Общие характеристики
1 Цвет RAL 7035/5010
2 Масса, кг 4500
Информация по комплектующим
1 Электрооборудование TELEMECHANIQUE
2 Процессоры и дисплеи MITSHUBISHI
3 Гидравлика KLADIVAR (PARKER )
4 Пневматика FESTO (UNI AIR )
5 Редукторы BONFIGLIOLI (CHIARAVALLI)


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
