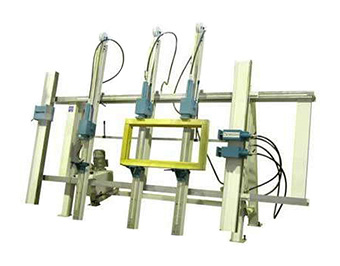

Вайма гидравлическая GRIGGIO. Модель GS-3

Вайма гидравлическая GRIGGIO. Модель GS-3
  • Производитель: GRIGGIO

    Страна: Италия

  • Прессование: гидравлическое

    Макс. длина изделия: 3050 мм

    Макс. ширина изделия: 1800 мм

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначена для сборки створок и балконных дверей оконных блоков различных конструкций, сборки коробок дверных блоков, других рамных конструкций, а также сборки дверных полотен из массива древесины и мебельных фасадов.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т.д.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

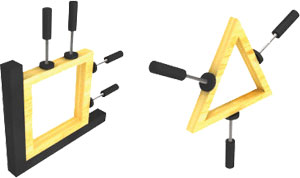

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Обеспечивают высокую точность и качество обработки, удобство обслуживания станка и повышение производительности:

НАДЕЖНОЕ И ЖЕСТКОЕ КРЕПЛЕНИЕ НИЖНИХ ОПОРНЫХ КРОНШТЕЙНОВ С ПОМОЩЬЮ ОСИ

Обеспечивающее сборку рамочных конструкций с высоким удельным давлением гидроцилиндров по вертикали.
КРЕПЛЕНИЕ ВЕРТИКАЛЬНОЙ СТОЙКИ С ГИДРОЦИЛИНДРАМИ НА ПОЗИЦИИ С ПОМОЩЬЮ ГИДРОПРИЖИМА И УПОРА С РЕЙКОЙ

Управляемое от рукоятки подачи давления. жесткое крепление стойки при действии горизонтальных гидроцилиндров при боковом сжатии рамных конструкций обеспечивает высокую точность сборки.
НАЛИЧИЕ НА СТОЙКАХ ЛИНЕЕК ОТСЧЕТА РАЗМЕРОВ ПО ВЫСОТЕ И ДЛИНЕ

При настройке ваймы на размеры обрабатываемых изделий, обеспечивает быструю переналадку и удобство обслуживания.
УДОБНО РАСПОЛОЖЕННЫЕ РУКОЯТКИ ВКЛЮЧЕНИЯ РАБОТЫ ГИДРОЦИЛИНДРОВ И НАЛИЧИЕ РАЗЛИЧНЫХ РЕЖИМОВ ОБЖИМА

Обеспечивают повышение производительности ваймы и удобство обслуживания.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ОСНОВНЫЕ И ФРОНТАЛЬНЫЕ ПРИЖИМЫ

Вайму можно дооснастить дополнительными основными и фронтальными прижимами, увеличить размер зоны прессования.
Модель GS-3
Размеры собираемых изделий
Длина, наибольшая, мм 3050
Ширина, наибольшая, мм 1800
Количество гидроцилиндров
Вертикальных, шт. 3
Горизонтальных, шт. 2
Усилие, развиваемое одним гидроцилиндром
Вертикальным, кг 1660
Горизонтальным, кг 670
Давление гидростанции, наибольшее, кг/см2 70
Мощность электродвигателя гидростанции, кВт 1,5
Габаритные размеры:
Длина, мм 3600
Ширина, мм 1200
Высота, мм 2500
Вес, кг 950
