Твёрдосплавная фреза Blacksmith MASK

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом
face-company

Ø: 3 - 20 мм

Количество зубьев: 3 шт.

Твёрдый сплав: WC (12% Со) 0,4 мкм

Покрытие: TiAlN-СX

Угол винтовой канавки: Переменный

Применение: сталь твёрдостью до 56 HRC, нержавеющая сталь, чугун, жаропрочная сталь

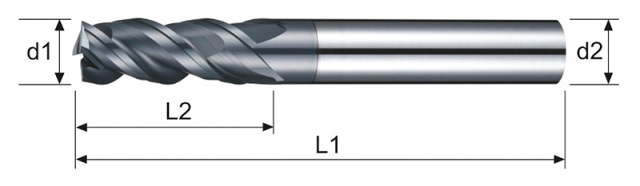

MASK-030
3
50
8
6
МИ 195223
МИ 195223
MASK-040
4
50
11
6
МИ 195224
МИ 195224
MASK-050
5
50
14
6
МИ 195225
МИ 195225
MASK-060
6
50
16
6
МИ 195226
МИ 195226
MASK-080
8
60
20
8
МИ 195227
МИ 195227
MASK-100
10
75
25
10
МИ 195228
МИ 195228
MASK-120
12
75
30
12
МИ 195229
МИ 195229
MASK-160
16
100
40
16
МИ 195230
МИ 195230
MASK-200
20
100
40
20
МИ 195231
МИ 195231

НАЗНАЧЕНИЕ:

Твёрдосплавная фреза предназначена для чистового и получистового фрезерования. Используется преимущественно для контурного фрезерования и расфрезеровывания в сплошном материале. Наличие центрального зуба обеспечивает возможность осевого врезания в обрабатываемый материал (так называемого, плунжерного фрезерования).

Трёхзубые фрезы имеют средний объём стружечных канавок, который обеспечивает большую прочность, чем у двузубых фрез, а также надёжный отвод стружки.

Покрытие TiALN-X увеличивает термостойкость, а позитивная геометрия режущих кромок уменьшает силы резания.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фреза является металлорежущим инструментом, который устанавливается на фрезерных станках. Фреза предназначена для срезания слоя материала с заготовки для придания ей необходимой формы. При вращении фрезы её зубья, которые имеют форму острого клина, срезают слой металла. Устанавливается на станок при помощи цанги, которая вставляется в цанговый патрон.

Каждый тип фрез предназначен для определённых видов фрезерной обработки.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Твёрдосплавные фрезы, в отличие от быстрорежущих (HSS), обладают высокой твёрдостью (около 70 HRC), теплостойкостью (около 1000°C) и износостойкостью, поэтому могут работать со скоростями, превышающими скорости резания для быстрорежущих фрез. Однако, в отличие от быстрорежущих, твёрдосплавные фрезы имеют пониженную прочность и слабы к ударным нагрузкам.

Покрытия предназначены для улучшения свойств твёрдого сплава при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Данные концевые твёрдосплавные фрезы изготовлены из высококачественного немецкого твёрдого сплава на прецизионных немецких шлифовальных станках с использованием самых современных технологий.



РЕЖИМЫ РЕЗАНИЯ:

Фрезерование паза
Материал Сталь HRC<30
Сталь HRC 30~45 Сталь HRC 45~55 Нержавеющая сталь Чугун
D1 Диаметр фрезы, мм n, об/мин fm, мм/мин n, об/мин fm, мм/мин n, об/мин fm, мм/мин n, об/мин fm, мм/мин n, об/мин fm, мм/мин
2 10 500 420 8800 300 2400 60 9600 300 14 300 650
4 5200 420 4400 300 1200 60 4800 300 7200 650
6 3700 420 2900 330 1100 80 3200 260 5300 600
8 2800 420 2200 330 800 80 2400 260 4000 600
10 2400 400 1800 300 800 80 1900 250 3400 580
12 2000 400 1500 300 700 80 1600 250 2800 580
16 1600 400 1100 300 500 80 1200 250 2100 560
20 1500 600 880 280 470 80 1000 220 1700 520
Фрезерование плоскости
2 18 300 1800 11 900 520 4000 210 14 000 700 19 000 1200
4 9200 1600 6000 500 2000 180 7200 540 9600 1000
6 6400 1300 4300 530 1600 210 5300 560 6900 960
8 4800 1300 3200 530 1200 210 4000 560 5200 960
10 3800 1000 2600 530 1000 190 3500 520 4300 880
12 3200 1000 2100 530 800 190 2900 520 3600 880
16 2400 900 1600 520 700 170 2200 480 2700 880
20 1900 800 1300 480 600 140 1800 450 2100 800



   n, об/мин - Частота вращения фрезы
   fm, мм/мин - Минутная подача фрезы
   fz, мм - Подача на зуб фрезы
   Z, шт. - Число зубьев фрезы
   fm = fz × Z × n
   V, м/мин - Скорость резания
   D1, мм - Диаметр фрезы
   П = 3,14
   V = П × D1 × n / 1000
