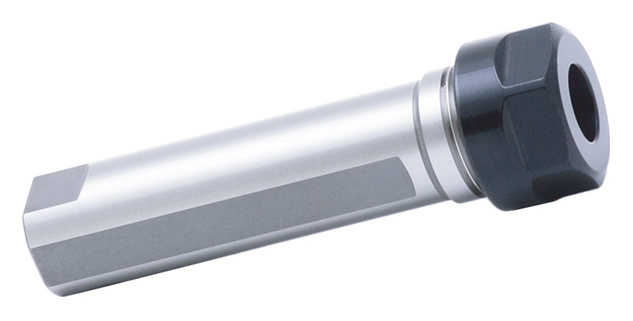

Цанговый патрон Blacksmith ST-ER

Цанговый патрон Blacksmith ST-ER
  • Производитель: BLACKSMITH

    Страна: Германия

  • Тип цанги: ER16, ER20, ER25, ER32, ER40.

    Тип хвостовика: цилиндрический.

    Диаметр хвостовика: 20-40 мм.

    Цанговый патрон предназначен для надёжного и точного закрепления на станках осевого инструмента (свёрла, фрезы и др.)


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель

ST20-ER16-50 ST20-ER16-100 ST20-ER16-150 ST20-ER20-50 ST20-ER20-100 ST20-ER20-150 ST20-ER25-50 ST20-ER25-100
Тип цанги ER16 ER16 ER16 ER20 ER20 ER20 ER25 ER25
Диапазон зажима, мм 0,5 - 10 0,5 - 10 0,5 - 10 0,5 - 13 0,5 - 13 0,5 - 13 0,5 - 16 0,5 - 16

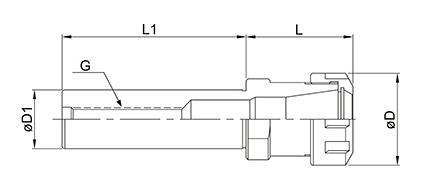

C, мм 20 20 20 20 20 20 20 20
L, мм 50 100 150 50 100 150 50 100
L1, мм 30 30 30 36 36 36 46 46
D, мм 28 28 28 34 34 34 42 42

Вес, кг

0,18 0,25 0,35 0,18 0,25 0,35 0,35 0,4

Модель ST20-ER25-150 ST25-ER16-100 ST25-ER16-150 ST25-ER20-100 ST25-ER20-150 ST25-ER25-100 ST25-ER25-150 ST25-ER32-80
Тип цанги ER25 ER16 ER16 ER20 ER20 ER25 ER25 ER32
Диапазон зажима, мм 0,5 - 16 0,5 - 10 0,5 - 10 0,5 - 13 0,5 - 13 0,5 - 16 0,5 - 16 2 - 20
C, мм 20 25 25 25 25 25 25 25
L, мм 150 100 150 100 150 100 150 80
L1, мм 46 30 30 36 36 46 46 54
D, мм 42 28 28 34 34 42 42 50
Вес, кг 0,5 0,35 0,45 0,35 0,45 0,5 0,6 0,5

Модель ST25-ER40-100 ST32-ER25-60 ST32-ER32-100 ST32-ER32-150 ST32-ER40-100 ST40-ER32-100 ST40-ER40-100
Тип цанги ER40 ER25 ER32 ER32 ER40 ER32 ER40
Диапазон зажима, мм 3 - 26 0,5 - 16 2 - 20 2 - 20 3 - 26 2 - 20 3 - 26
C, мм 25 32 32 32 32 40 40
L, мм 100 60 100 150 100 100 100
L1, мм 55 46 54 54 55 54 55
D, мм 63 42 50 50 63 50 63
Вес, кг 0,7 0,55 0,6 0,85 1 1,2 1,3

НАЗНАЧЕНИЕ:

Цанговый патрон предназначен для надёжного и точного закрепления на станках осевого инструмента (свёрла, фрезы и др.).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Цанговый патрон является станочной оснасткой. Инструмент вставляется в отверстие цанги. Далее цанга устанавливается в цанговый патрон. На цанговом патроне закручивается гайка, инструмент зажимается.

Цанговый патрон зажимает инструмент в пределах определённого диапазона диаметров.
