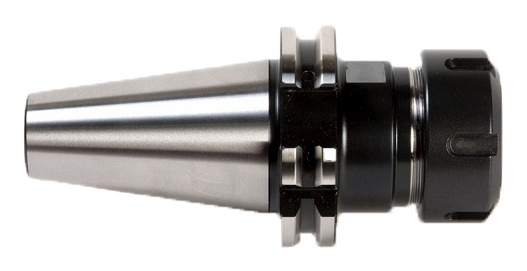

Цанговый патрон Blacksmith SK-ER

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Тип цанги: ER16, ER20, ER25, ER32, ER40.

Тип хвостовика/конус шпинделя станка: DIN 69871 (ГОСТ 25827-93 исп.2).


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Модель SK30-ER16-60 SK30-ER20-60 SK30-ER25-60 SK30-ER32-60 SK40-ER16-63 SK40-ER16-100 SK40-ER16-160 SK40-ER20-70
Тип цанги ER16 ER20 ER25 ER32 ER16 ER16 ER16 ER20
Диапазон зажима, мм 0,5 - 10 0,5 - 13 0,5 - 16 2 - 20
0,5 - 10 0,5 - 10 0,5 - 10 0,5 - 13

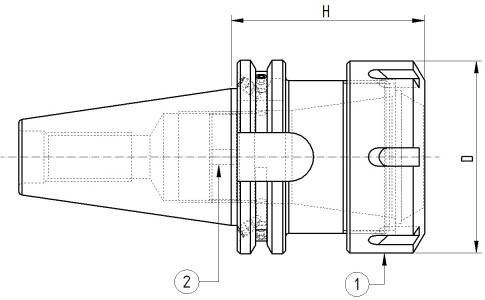

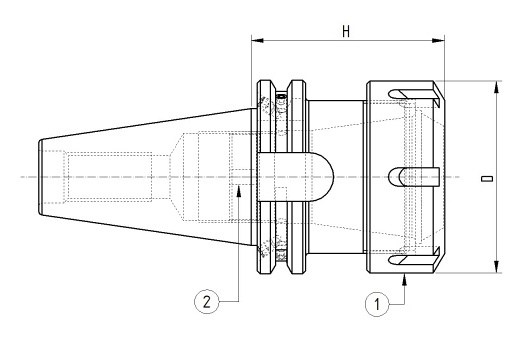

L, мм

60 60 60 60 63 100 160 70
D, мм 28 34 42 50 28 28 28 34
Вес, кг 0,45 0,5 0,55 0,6 1 1,15 1,3 1,1
G Резьба под штревель M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2 M16 x 2 M16 x 2

Модель SK40-ER20-100 SK40-ER20-150 SK40-ER25-60 SK40-ER25-80 SK40-ER32-70 SK40-ER32-100 SK40-ER40-80 SK50-ER16-100
Тип цанги ER20 ER20 ER25 ER25 ER32 ER32 ER40 ER16
Диапазон зажима, мм 0,5 - 13 0,5 - 13 0,5 - 16 0,5 - 16 2 - 20 2 - 20 3 - 26 0,5 - 10
L, мм 100 150 60 80 70 100 80 100
D, мм 34 34 42 42 50 50 63 28
Вес, кг 1,3 1,4 1,2 1,25 1,2 1,3 1,4 3,5
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M24 x 3

Модель SK50-ER16-160 SK50-ER20-100 SK50-ER20-160 SK50-ER25-100 SK50-ER25-160 SK50-ER32-70 SK50-ER40-80
Тип цанги ER16 ER20 ER20 ER25 ER25 ER32 ER40
Диапазон зажима, мм 0,5 - 10 0,5 - 13 0,5 - 13 0,5 - 16 0,5 - 16 2 - 20 3 - 26
L, мм 160 100 160 100 160 70 80
D, мм 28 34 34 42 42 50 63
Вес, кг 4 3,5 4 3,7 4,1 3,6 4,2
G Резьба под штревель M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3

НАЗНАЧЕНИЕ:

Цанговый патрон предназначен для надёжного и точного закрепления на фрезерных и сверлильных станках осевого инструмента (свёрла, фрезы и др.).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Цанговый патрон является станочной оснасткой. Инструмент вставляется в отверстие цанги. Далее цанга устанавливается в цанговый патрон. На цанговом патроне закручивается гайка, инструмент зажимается.

Цанговый патрон зажимает инструмент в пределах определённого диапазона диаметров.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

В комплекте с каждым цанговым патроном поставляется гайка.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Цанги, ключ и штревель необходимо заказывать отдельно.
