Цанговый патрон Blacksmith NT-ER

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Тип цанги: ER16, ER20, ER25, ER32, ER40.

Тип хвостовика/конус шпинделя станка: DIN 2080 (ГОСТ 25827-93 исп.1).


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

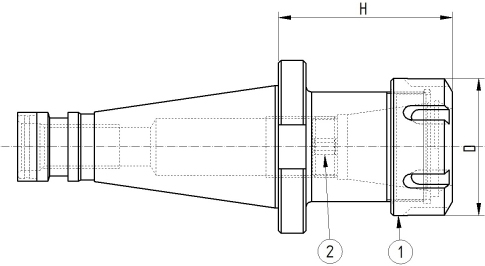

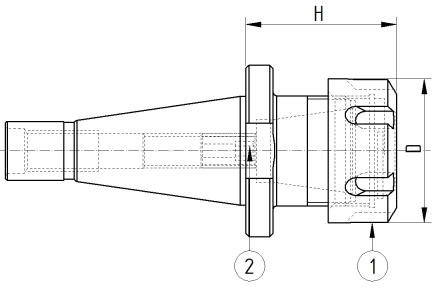

Модель NT30-ER16-76 NT30-ER20-76 NT30-ER25-55 NT30-ER32-55 NT30-ER40-70 NT40-ER16-76 NT40-ER16-100 NT40-ER20-76 NT40-ER20-100
Тип цанги ER16 ER20 ER25 ER32 ER40 ER16 ER16 ER20 ER20

Диапазон зажима, мм

0,5 - 10 0,5 - 13 0,5 - 16 1 - 20 2 - 26 0,5 - 10 0,5 - 10 0,5 - 13 0,5 - 13
L, мм 76 76 55 55 70 76 100 76 100
D, мм 28 34 42 50 63 28 28 34 34
Вес, кг 0,6 0,6 0,55 0,6 1 1 1,2 1 1,2
G Резьба под штревель M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2 M16 x 2 M16 x 2

Модель NT40-ER25-50 NT40-ER32-50 NT40-ER40-55 NT50-ER16-100 NT50-ER20-100 NT50-ER25-100 NT50-ER32-58 NT50-ER40-58
Тип цанги ER25 ER32 ER40 ER16 ER20 ER25 ER32 ER40
Диапазон зажима, мм 0,5 - 16 1 - 20 2 - 26 0,5 - 10 0,5 - 13 0,5 - 16 1 - 20 2 - 26
L, мм 50 50 55 100 100 100 58 58
D, мм 42 50 63 28 34 42 50 63
Вес, кг 1 1 1 2 2,1 2,2 2,6 3,2
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3
НАЗНАЧЕНИЕ:

Цанговый патрон предназначен для надёжного и точного закрепления на фрезерных и сверлильных станках осевого инструмента (свёрла, фрезы и др.).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Цанговый патрон является станочной оснасткой. Инструмент вставляется в отверстие цанги. Далее цанга устанавливается в цанговый патрон. На цанговом патроне закручивается гайка, инструмент зажимается.

Цанговый патрон зажимает инструмент в пределах определённого диапазона диаметров.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

В комплекте с каждым цанговым патроном поставляется гайка.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Цанги, ключ и штревель необходимо заказывать отдельно.
