Цанга ER16-T. Серия Blacksmith

Цанга ER16-T. Серия Blacksmith
  • Производитель: BLACKSMITH

    Страна: Германия

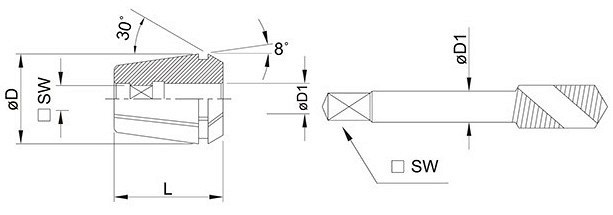

  • Диапазон получаемой резьбы: М3 - М10

    Диапазон зажима D1: 2,24 - 10 мм

    Квадрат метчика T: 1,8 - 8 мм

    Ø цанги D: 16,74 мм

    Длина цанги L: 27,5 мм


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель ER16T-2.24 x 1.8 ER16T-2.5 x 2.1 ER16T-2.5 x 2 ER16T-2.8 x 2.1 ER16T-3.15 x 2.5 ER16T-3.15 x 2.5 ER16T-3.5 x 2.7 ER16T-3.5 x 2.7 ER16T-3.5 x 2.7 ER16T-3.55 x 2.8
D1, мм

2,24

2,5 2,5 2,8 3,15 3,15 3,5 3,5 3,5 3,55
Резьба метчика M3 M3.5 M3.5 M4 M3 M4 M3 M3 M5 M3.5
K, мм 2 2,2 2,2 2,6 2,9 2,9 3,3 3,3 3,3 3,3
T, мм 1,8 2,1 2 2,1 2,5 2,5 2,7 2,7 2,7 2,8
Стандарт метчика ISO-529 DIN-376 ISO-529 DIN-376 ISO-529 ISO-529 DIN-352 DIN-371 DIN-376 ISO-529
D, мм 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74
L, мм 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5

Модель ER16T-3.55 x 2.8 ER16T-4 x 3.2 ER16T-4 x 3 ER16T-4 x 3 ER16T-4 x 3.15 ER16T-4 x 3.15 ER16T-4.5 x 3.4 ER16T-4.5 x 3.4 ER16T-4.5 x 3.4 ER16T-4.5 x 3.55
D1, мм 3,55 4 4 4 4 4 4,5 4,5 4,5 4,5
Резьба метчика M4.5 M3 M3.5 M3.5 M4 M5 M4 M4 M6 M6
K, мм 3,3 3,8 3,8 3,8 3,8 3,8 4 4 4 4
T, мм 2,8 3,2 3 3 3,15 3,15 3,4 3,4 3,4 3,55
Стандарт метчика ISO-529 JIS DIN-352 DIN-371 ISO-529 ISO-529 DIN-352 DIN-371 DIN-376 ISO-529
D, мм 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74
L, мм 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5

Модель ER16T-5 x 4 ER16T-5 x 4 ER16T-5 x 4 ER16T-5.5 x 4.5 ER16T-5.5 x 4.5 ER16T-6 x 4.9 ER16T-6 x 4.9 ER16T-6 x 4.5 ER16T-6 x 4.9 ER16T-6 x 4.9
D1, мм 5 5 5 5,5 5,5 6 6 6 6 6
Резьба метчика M4 M4.5 M5 M5 M5.5 M5 M5 M6 M6 M6
K, мм 4,7 4,7 4,7 4,73 4,73 5,09 5,09 5,09 5,09 5,09
T, мм 4 4 4 4,5 4,5 4,9 4,9 4,5 4,9 4,9
Стандарт метчика JIS JIS ISO-529 JIS JIS DIN-352 DIN-371 JIS DIN-352 DIN-371
D, мм 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74
L, мм 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5

Модель ER16T-6 x 4.9 ER16T-6 x 4.9 ER16T-6.2 x 5 ER16T-6.2 x 5 ER16T-6.3 x 5 ER16T-6.3 x 5 ER16T-7 x 5.5 ER16T-7 x 5.5 ER16T-7 x 5.5 ER16T-7 x 5.5
D1, мм 6 6 6,2 6,2 6,3 6,3 7 7 7 7
Резьба метчика M8 M8 M7 M8 M6 M8 M9 M10 M10 M10
K, мм 5,09 5,09 5,21 5,21 5,21 5,21 5,84 5,84 5,84 5,84
T, мм 4,9 4,9 5 5 5 5 5,5 5,5 5,5 5,5
Стандарт метчика DIN-352 DIN-376 JIS JIS ISO-529 ISO-529 JIS JIS DIN-352 DIN-376
D, мм 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74
L, мм 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5

Модель ER16T-8 x 6.2 ER16T-8 x 6.3 ER16T-8 x 6.3 ER16T-8 x 6 ER16T-8.5 x 6.5 ER16T-9 x 7 ER16T-9 x 7 ER16T-9 x 7.1 ER16T-10 x 8 ER16T-10 x 8
D1, мм 8 8 8 8 8,5 9 9 9 10 10
Резьба метчика M8 M8 M10 M11 M12 M12 M12 M12 M10 M10
K, мм 6,88 6,88 6,88 6,88 7,14 7,95 7,95 7,95 9,16 9,16

T, мм

6,2 6,3 6,3 6 6,5 7 7 7,1 8 8
Стандарт метчика DIN-371 ISO-529 ISO-529 JIS JIS DIN-352 DIN-376 ISO-529 DIN-371 ISO-529
D, мм 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74 16,74
L, мм 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5
НАЗНАЧЕНИЕ:

Цанга предназначена для надёжного и точного закрепления метчиков в резьбовых патронах на металлорежущих станках. В цанге расположено круглое и квадратное отверстие для соответствующего по размерам хвостовика метчика.

Качественная термообработка цанги значительно увеличивает срок её эксплуатации.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Цанга является станочной оснасткой. Метчик вставляется в отверстие цанги. Далее цанга устанавливается в резьбовой патрон (иногда цанга устанавливается непосредственно в станок). На резьбовом патроне закручивается гайка, метчик зажимается.

Цанга зажимает метчики в пределах определённого диапазона диаметров. Каждая цанга соответствует определённому размеру метчика.

Цанга изготовлена по стандарту DIN 6499.
