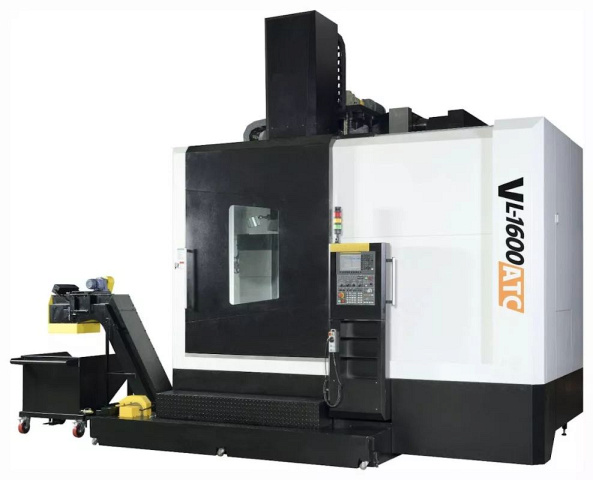

Токарно-карусельный обрабатывающий центр SPECTR VL-1600ATC

Код товара: МС 429025
Поделиться
В наличии
52 870 819 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
SPECTR
Тайвань
Другие модели:
< VL-1250ATC VL-1250ATC+C VL-1600ATC+C
  • Вес
    35 000 кг
Преимущества
  • Компактные размеры благодаря вертикальной компоновке оборудования.
  • Цельнолитая колонна увеличенного сечения дает конструкции повышенную жёсткость и виброустойчивость.
  • Усиленная конструкция шпинделя для обработки высоколегированной стали на повышенных режимах резания.
  • Повышенная прочность направляющих станины позволяет дольше сохранять точность и плавность перемещения подвижных узлов.
Назначение

Вертикальные токарные станки с ЧПУ серии VL используются для обработки коротких круглых и дисковых заготовок, токарной обработки различных видов резьбы, дуг, внутренних и внешних изогнутых поверхностей ротора гироскопов, торцевых поверхностей и канавок. Они подходят для высокоточной и стабильной обработки больших партий заготовок.

Область применения

Вертикальные токарные станки с ЧПУ серии VL применяются во всех отраслях машиностроительной индустрии, автомобильной и ж/д промышленности, авиационной промышленности.

Получаемые изделия

Конструктивные особенности

Изготовлена из высококачественного армированного чугуна симметричного коробчатого типа, чрезвычайно жесткая конструкция, усиленная ребрами жёсткости, устойчива к деформациям. Подвергается контролируемому отжигу, для снятия внутренних напряжений в отливке.

Изготовлена из высококачественного армированного чугуна, усилена ребрами жёсткости увеличенного сечения.

Ось X использует усиленные роликовые направляющие качения, которые обладают высокой жёсткостью, гарантированной точностью и высокой скоростью перемещений. Это лучший выбор для обеспечения точности и надежности оборудования.

Направляющие скольжения квадратного сечения по оси Z изготовлены из специальной немецкой стали, которая точно отшлифована, а скользящая поверхность оклеена износостойким материалом (Turcite-B).

  • На 16 позиций, с конусом BT50.
  • Вращение магазина обеспечивается серводвигателем.
  • Реализован режим выбора ближайшего инструмента.
  • Возможно использование инструмента с внутренним подводом СОЖ.

*для моделей ATC+C

Рабочий стол приводится в движение многоступенчатой коробкой передач, которая соединяется с главным валом двигателя через редуктор, чтобы избежать потери крутящего момента и обеспечить максимальную жесткость резания.

Высокоточный конический радиально упорный подшипник специально спроектирован для прецизионной обработки в тяжёлых условиях с радиальной нагрузкой. Он обладает высокой точность, высокой жёсткостью и высокой скоростью. Подшипник состоит из наружного кольца, внутреннего кольца и поперечно расположенных конических роликов, разделённых пластиковой прокладкой.

Конструкция поперечно расположенных конических роликов в канавке качения позволяет подшипнику эффективно противостоять осевым и радиальным нагрузкам одновременно.

Несмотря на относительно небольшую толщину подшипника, его жёсткость на высоком уровне, поэтому один конический радиально упорный подшипник может заменить два-три традиционных подшипника.

Конический ролик эффективно компенсирует разницу линейных скоростей между внутренним и наружным кольцами канавки качения, при скоростном вращении, эффективно снижая трение и нагрев, что положительно влияет на срок службы всего узла.

  • Компактный пульт системы ЧПУ FANUC, толщиной всего 60 мм.
  • Повышенная производительность ЧПУ и приводов – поддерживает функции загрузки/выгрузки заготовок, контроля допусков и расширения количества управляемых осей.
  • Высокоскоростной оптический канал ввода/вывода FSSB – для быстрой и стабильной связи.
  • Канал ввода / вывода от Fanuc I/O Link – для подключения периферийного оборудования.
Комплектация
Стандартная

Коробчатая конструкция из высокопрочного чугуна.

FANUC 0i-TF (Alpha 1 package)

37 / 45 кВт (alpha 40)

PSL

Zhenrong

TPHK4T6-6, TPHK12T6-3

ATC, 12 cutter positions

FANUC

SMC

Ø63 мм.

65 мм.

NSK

Реле, переключатели, контакты.

YUKEN

YUKEN

Специальная немецкая сталь.

GTP/ZF

Модель
VL-1600ATC
МС 429025
В наличии
ЦЕНА
52 870 819 ₽
Диаметр стола (планшайбы), мм
1600
Макс. устанавливаемый диаметр заготовки, мм
2000
Макс. диаметр обработки, мм
2000
Расстояние от шпинделя до стола, мм
по запросу
Макс. высота обработки, мм
1200
Макс. нагрузка на стол, кг
8000
Частота вращения шпинделя, об/мин
1 - 88 / 1 - 250
Мощность двигателя шпинделя, кВт
37 / 45 (α 40)
Крутящий момент, Нм
19400 / 4860
Размер сечения ползуна, мм
220 х 220
Диаметр подшипника, мм
по запросу
Макс. ход оси Х (продольное перемещение шпинделя), мм
+1150 / -500
Макс. ход оси Z (вертикальное перемещение шпинделя), мм
900
Ускоренная подача оси X, м/мин
20
Ускоренная подача оси Z, м/мин
20
Тип хвостовика инструмента
BT50
Количество инструмента, шт.
12
Размер сечения державки резца, мм
32 x 32
Размер диаметра державки расточного инструмента, мм
Ø50
Обороты приводного инструмента, об/мин
по запросу
Мощность приводного инструмента, кВт
по запросу
Общая мощность, кВт
75
Мощность двигателей подач (X / Z), кВт
6 / 9
Мощность привода по оси С, кВт
по запросу
Мощность гидравлического привода, кВт
по запросу
Мощность помпы подачи СОЖ, кВт
по запросу
Точность позиционирования, мм
0,02 / 0,02
Повторяемость, мм
0,015 / 0,015
Длина, мм
6650
Ширина, мм
4900
Высота, мм
5500
Вес, кг
35 000
