Универсальный заточной станок мод. WTG-163

Универсальный заточной станок мод. WTG-163
  • Производитель: WTG

    Страна: Китай

  • Максимальные размеры фрез (D x d x B): 200х40х150 мм

    Мощность: 0,55 кВт

    Вес: 60 кг


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Максимальные размеры насадных фрез (D x d x B), мм 200 х 40 х 150
Максимальные размеры плоских ножей (L x B), мм 630 х 40
Ø хвостовика концевой фрезы, мм 3 - 13
Ø устанавливаемых пил, мм 120 -  500
Размеры алмазного шлифовального круга, мм 150 х 32
Частота вращения шлифовального круга, об/мин 2860
Напряжение питающей сети, В 220
Суммарная мощность, кВт 0,55
Габаритные размеры:
Длина, мм 960
Ширина, мм 550
Высота, мм 600
Вес, кг 60

НАЗНАЧЕНИЕ:

Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке - насадные фрезы, строгальные головки, дисковые пилы и концевые фрезы (хвостовые фрезы и сверла).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для мебельных и столярных комбинатов, где применяются насадные фрезы, строгальные головки, концевые фрезы.


СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

 Универсальный заточной станок мод. WTG-163 WoodTec Grinding

СТАНИНА

Надежная сварная конструкция обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента.

 Универсальный заточной станок мод. WTG-163 WoodTec Grinding

ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА

Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка.

 Универсальный заточной станок мод. WTG-163 WoodTec Grinding

НАСТРОЙКА СЪЕМА

Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента

 Универсальный заточной станок мод. WTG-163 WoodTec Grinding

ОТПРАВКА ДЛЯ НАСАДНЫХ ФРЕЗ

Оправка для насадных фрез представляет собой консольный вал с переходными кольцами для фрез с различными посадочными диаметрами. Контроль угла заточки, съема и высоты зубьев фрезы осуществляется визуально.

 Универсальный заточной станок мод. WTG-163 WoodTec Grinding

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ С ТВЕРДОСПЛАВНЫМИ НАПАЙКАМИ

Приспособление для ручной заточки дисковых пил позволяет затачивать пилы диаметром до 500 мм. Контроль угла заточки, съема, шага и высоты зубьев осуществляется визуально.

 Универсальный заточной станок мод. WTG-163 WoodTec Grinding

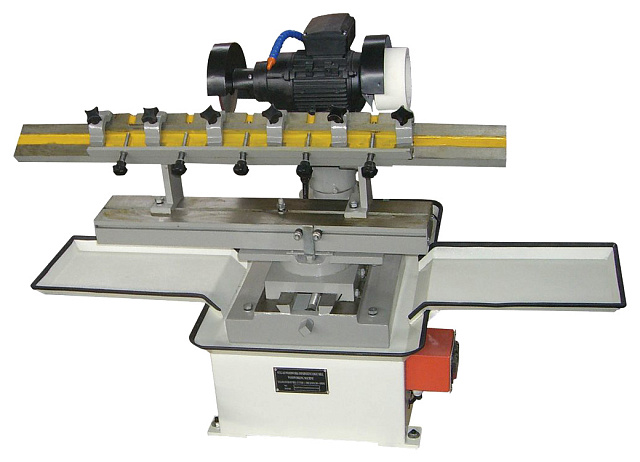

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ НОЖЕЙ

Приспособление для заточки ножей устанавливается на заточной стол станка и зажимается в Т-образный паз. Приспособление позволяет затачивать ножи с прямолинейной режущей кромкой до 630 мм. Контроль угла заточки и съема осуществляется визуально.

 Универсальный заточной станок мод. WTG-163 WoodTec Grinding

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ

Приспособление для ручной заточки концевых фрез представляет собой державку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-13 мм. Контроль угла заточки, съема и высоты зубьев осуществляется визуально.

Универсальный заточной станок мод. WTG-163 WoodTec Grinding

ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ

Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию напайки и увеличивает ресурс круга.

  • Гемма, Алексей

    Станок работает хорошо. Работаем на нем с 2011 года. Меняли только расходники. приобретением довольны.
