Италия
Количество осей: 3 шт.
Макс. Ø диска: 500 / 625 мм
Мощность шпинделя: 11 кВт
НАЗНАЧЕНИЕ:
SKEMA – это современная моноблочная мостовая пила с наклоняемым пильным диском, обеспечивающим высокую точность работы и оцинкованной станиной для долгого срока службы. Благодаря модернизации в 2017 году, станок получил усиленную конструкцию станины, мост с увеличенным сечением и косозубые рейки и шестерни на осях, для еще большей точности, прочности и долговечности.
Головной узел, оснащенный тремя осями, передвигается по направляющим из высокопрочной стали с использованием шарикоподшипников, не требующих регулировки и обслуживания на протяжении всего срока службы станка.
Пильный диск устанавливается непосредственно на вал электродвигателя (прямая передача), что обеспечивает легкость и жесткость конструкции. Наклон диска от 0 до 50° (опционально до 90°) позволяет обеспечивать точные резы под углом.
Поворот головы на 90° позволяет производить как продольные, так и поперечные резы, а автоматическая поворотная голова (опция) позволяет производить и автоматические резы по диагонали, при этом отпадает необходимость поворачивать слэб, что увеличивает качество раскроя, позволяя станку быть высокопроизводительной и универсальной машиной с самой высокой степенью комфорта для оператора.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Продольный / поперечный раскрой.
- Диагональный раскрой..
- Наклонные резы (к примеру, 45° для столешниц и другой мебельной фурнитуры).
- Прямолинейное профилирование пильным диском.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ДВИГАТЕЛЬ Мотор мощностью 15 л.с. / 11 кВт. с воздушным охлаждением, валом, диаметром 50 мм, и пластиковым кожухом для пильного диска. |
| | ПОВОРОТНЫЙ УЗЕЛ / НАКЛОННЫЙ УЗЕЛ Головной узел поворачивается на различный угол в диапазоне 0° - 90° или 0° - 180°. Наклон диска осуществляется на от 0° - 50° или 0° - 90°, что позволяет оперативно выставить корректный угол для наклонного реза. |
| | СИСТЕМА УПРАВЛЕНИЯ Станок оснащен пультом управления с 10-ти дюймовым сенсорным цветным экраном для настройки и программирования работы машины. Операторский интерфейс оснащен предустановленной программой для выполнения продольных, поперечных и наклонных резов с возможностью 40-ка уровневого программирования пильных циклов, памятью направления последнего реза и настраиваемой глубиной пропила. |
| | ПРОИЗВОДИТЕЛЬНОСТЬ Эксклюзивные технические решения, разработанные компанией DENVER для своих тяжелых мостовых пил обеспечивают непревзойденную прочность, скорость резки более 4 м/мин. для 3 см. гранитных слэбов, низкие затраты на содержание станка и увеличенный срок службы, благодаря:
|
РАБОЧИЕ ПЕРЕМЕЩЕНИЯ ПО ОСЯМ:
| | ОСЬ X Поперечное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 3500 мм. Скорость перемещения составляет 0 - 16 м/мин. |
| | ОСЬ Y Продольное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим. Максимальное перемещение составляет 1900 мм. Скорость перемещения составляет 0 - 16 м/мин. |
| | ОСЬ Z Вертикальное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 300 мм. |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
| Автоматический поворот шпинделя на фиксированный угол (0°; 90°) | |
| Инвертер для регулировки оборотов диска (800 - 3000 об/мин) | |
| Программное обеспечение для вертикального профилирования (карнизов) | |
| Выносной дополнительный ручной пульт управления | |
| Гидравлический подъемный стол | |
| Четвертая ось С Позволяющая поворачивать шпиндель на углы 0° - 180° и производить автоматические диагональные резы. |
** - по желанию заказчика возможна установка более мощного двигателя.

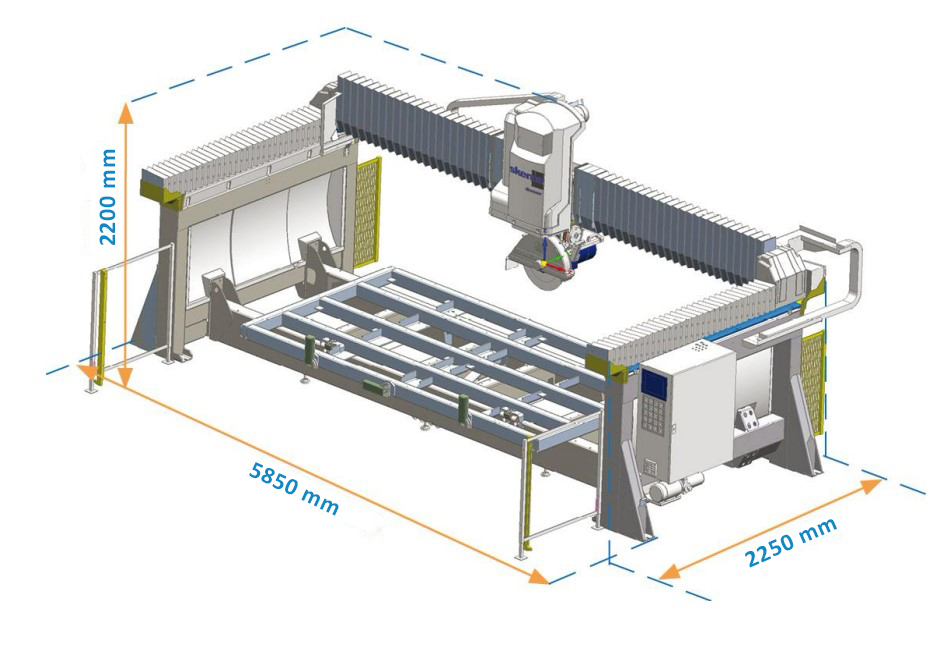

УСТАНОВОЧНЫЕ ГАБАРИТЫ:
