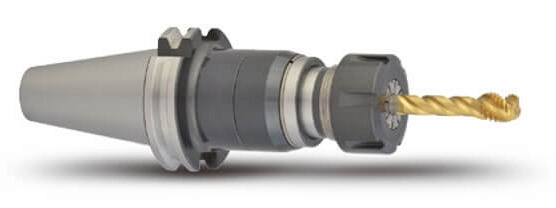

Резьбовой патрон Blacksmith SK-TA

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Зажимаемый метчик: М4 - М27

Тип цанги: ER16; ER20; ER25; ER32; ER40

Тип хвостовика / конус шпинделя станка: DIN 69871 (ГОСТ 25827-93 исп. 2)

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

Применение

Резьбовой патрон предназначен для надёжного и точного закрепления метчиков на фрезерных и сверлильных станках.

Резьбовой патрон является станочной оснасткой. Метчик вставляется в отверстие цанги. Далее цанга устанавливается в резьбовой патрон (иногда цанга устанавливается непосредственно в станок). На цанговом патроне закручивается гайка, метчик зажимается.

Резьбовой патрон зажимает метчики в пределах определённого диапазона диаметров. Каждая цанга соответствует определённому размеру метчика.

Осевая и радиальная компенсация резьбового патрона позволяет избежать погрешностей при нарезке резьбы и предотвратить поломку метчика.

В комплекте с каждым цанговым патроном поставляется гайка.

Цанги, ключ и штревель необходимо заказывать отдельно.

Большое количество резьбовых патронов - в наличии на нашем складе!

Для помощи в подборе резьбовых патронов, пожалуйста, обращайтесь к нашим техническим специалистам!

Характеристики:

Основные ХАРАКТЕРИСТИКИ МОДИФИКАЦИЙ

SK40-TA16 SK40-TA20 SK40-TA25 SK40-TA32 SK40-TA40 SK50-TA16 SK50-TA20 SK50-TA25 SK50-TA32 SK50-TA40
Зажимаемый метчик M4 - M10 M4 - M12 M4 - M18 M4 - M22 M6 - M27 M4 - M10 M4 - M12 M4 - M18 M4 - M22 M6 - M27
D, мм 28 34 42 50 63 28 34 42 50 63
L, мм 77 86 90 94 98 80 99 97 95 117
Цанга ER16 ER20 ER25 ER32 ER40 ER16 ER20 ER25 ER32 ER40
F1, мм 5 5 5 5 5 5 5 5 5 5
F2, мм 8 8 8 8 8 8 8 8 8 8
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3
