Пильный центр с задней загрузкой Nanxing NPL330HG

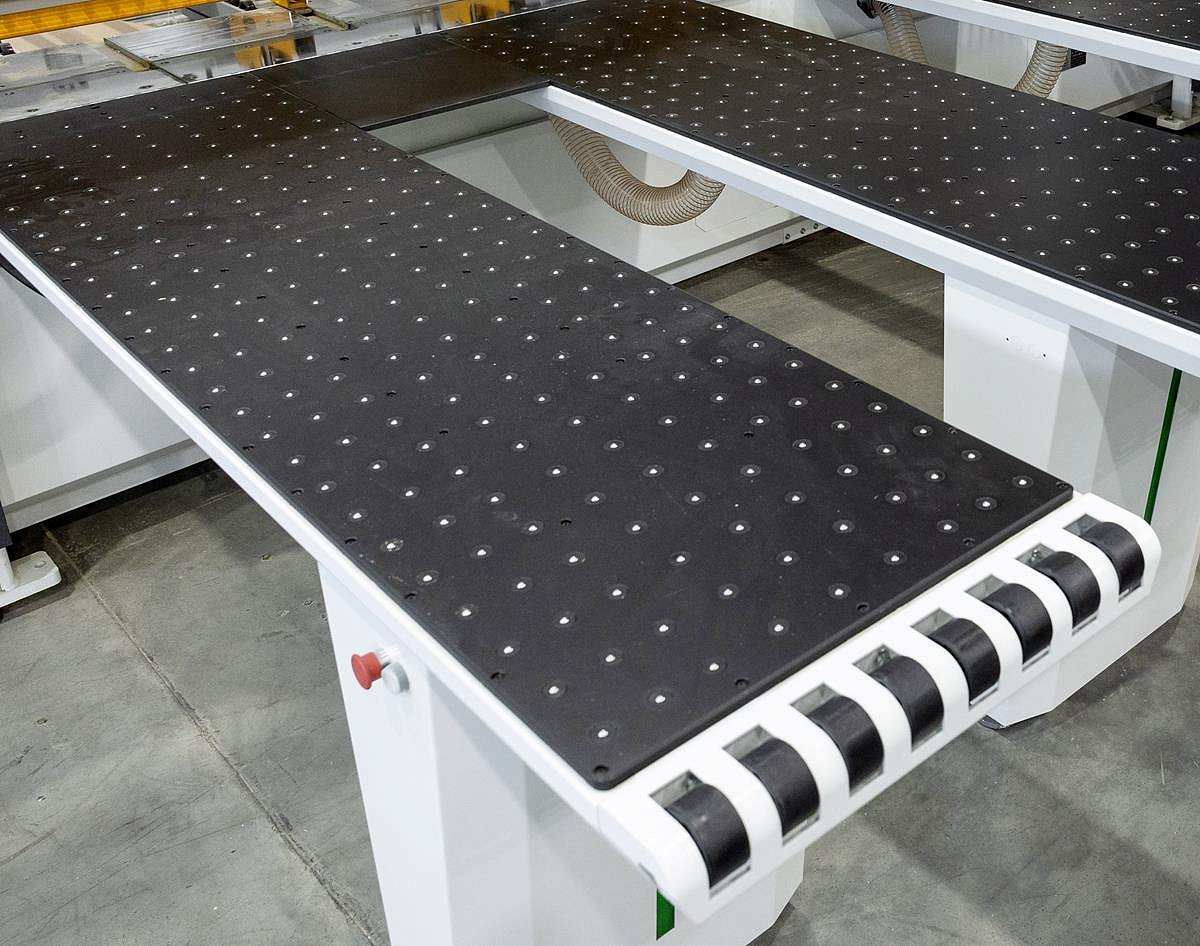

Передние столы оборудованы независимой системой воздушного поддува для плавного перемещения материала без повреждения лицевых сторон. Поверхность столов выполнена из жестких, износостойких плит для более длительного срока службы.

Каждый стол имеет отдельный подвод сжатого воздуха от вентилятора мощностью 2,2 кВт и производительностью 5,2 м³/мин.

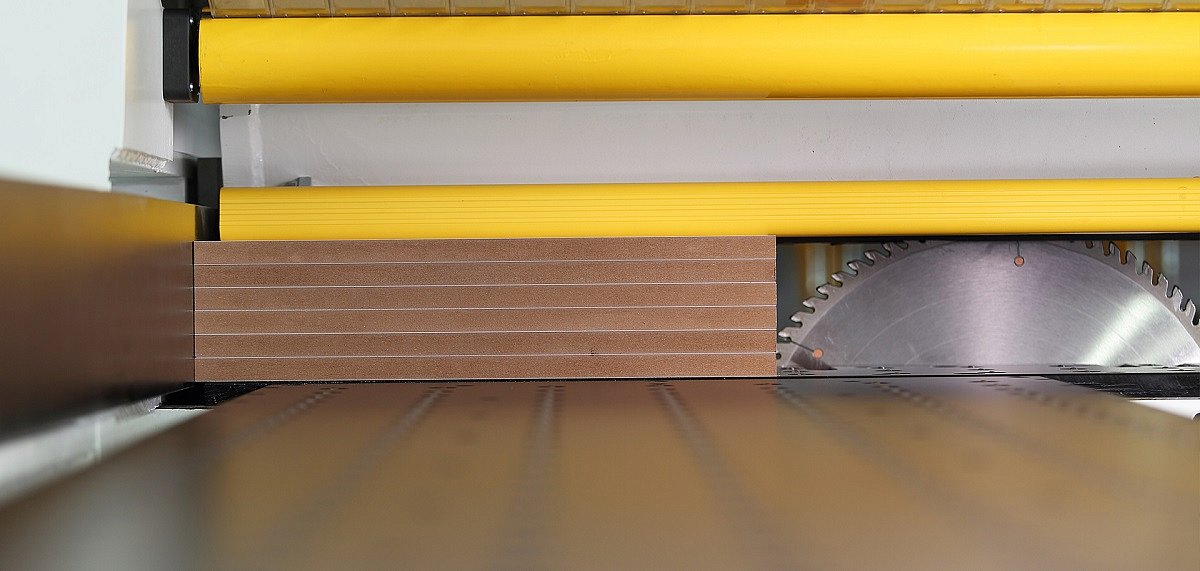

Максимальная толщина пачки материала – 7 листов 16 мм.

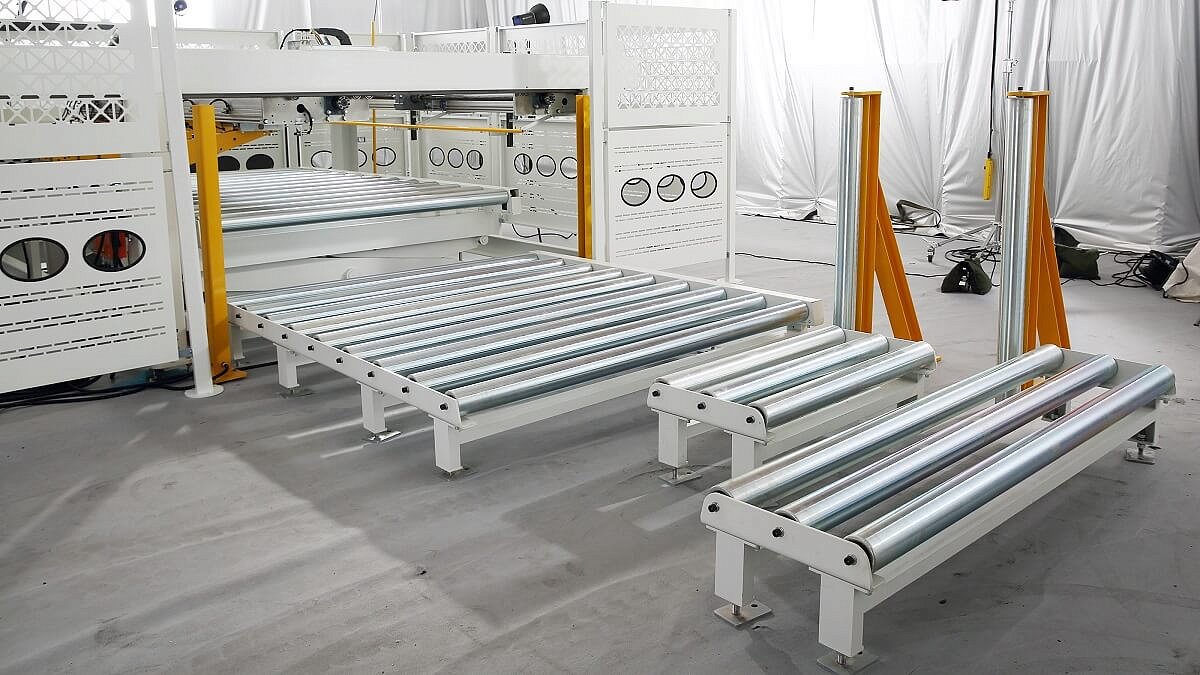

Приводной загрузочный рольганг может быть расположен как слева, так и справа станка.

Максимальная высота штабеля до 1200 мм (при использовании приямка).

Поштучная подача материала толщиной до 8 мм.

Также возможна торцевая загрузка материала – оговаривается при заказе и является опцией.

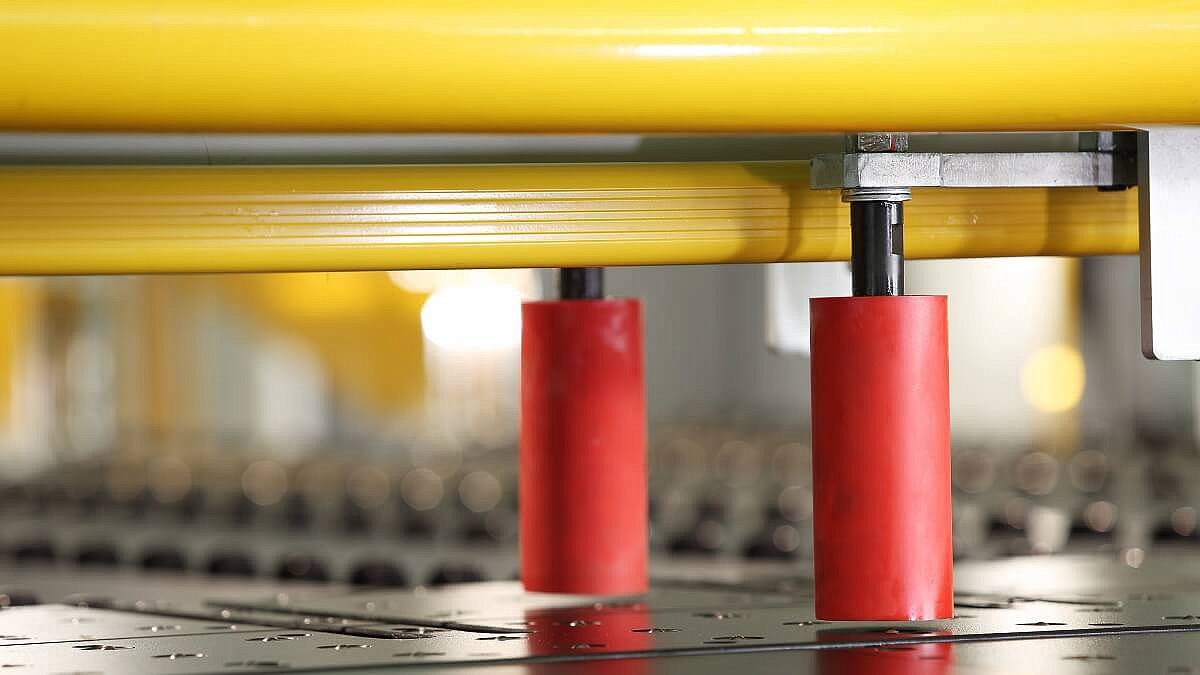

При пилении узких полосок два независимых ролика надежно прижимают материал к основной линейке с двух сторон от линии резки, гарантируя нужную геометрию раскроя.

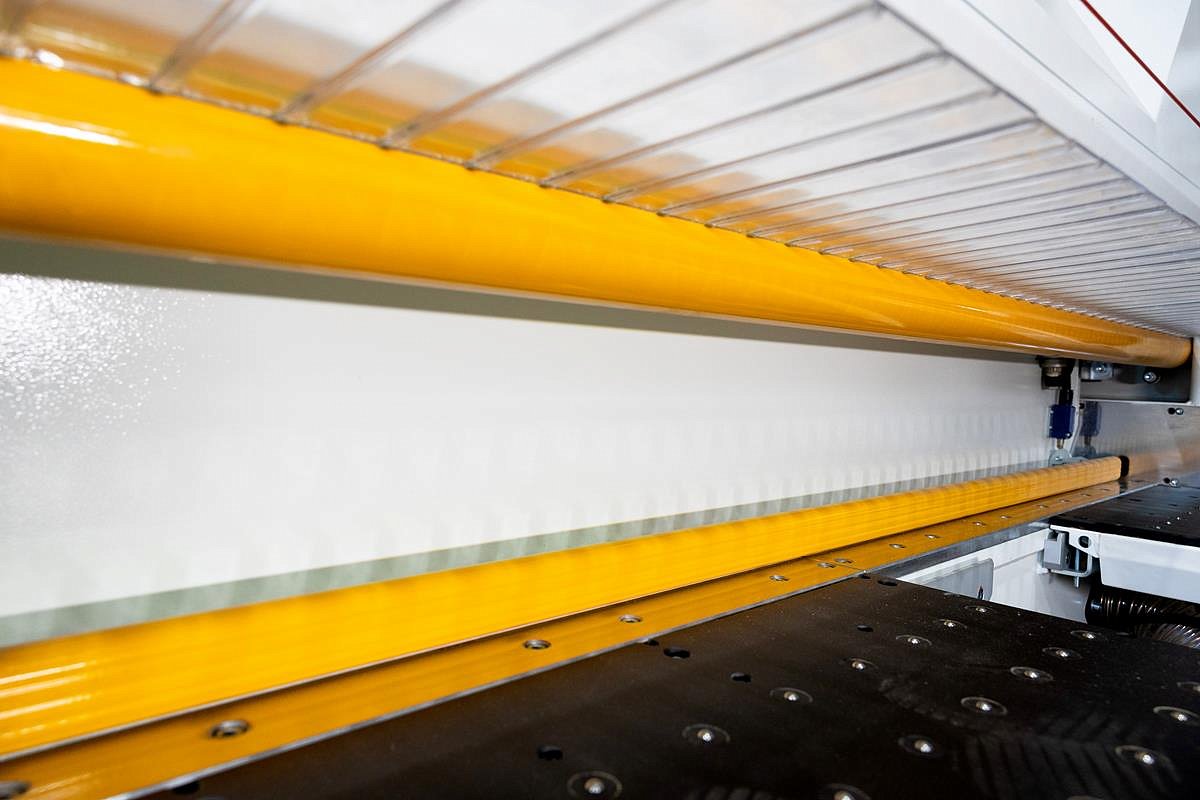

Прижимная балка регулируется автоматически в соответствии с высотой панелей для сокращения расстояния хода, тем самым, повышая эффективность станка до 15%.

Параллельность хода обеспечивает система выравнивания по всей длине прижимной балки, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки, что гарантирует отсутствие брака при пилении узких заготовок на вторых резах.

На прижимной балке установлена специальная планка с датчиками, которые отключают станок при попадании посторонних предметов в область пиления, защищая оператора от травм.

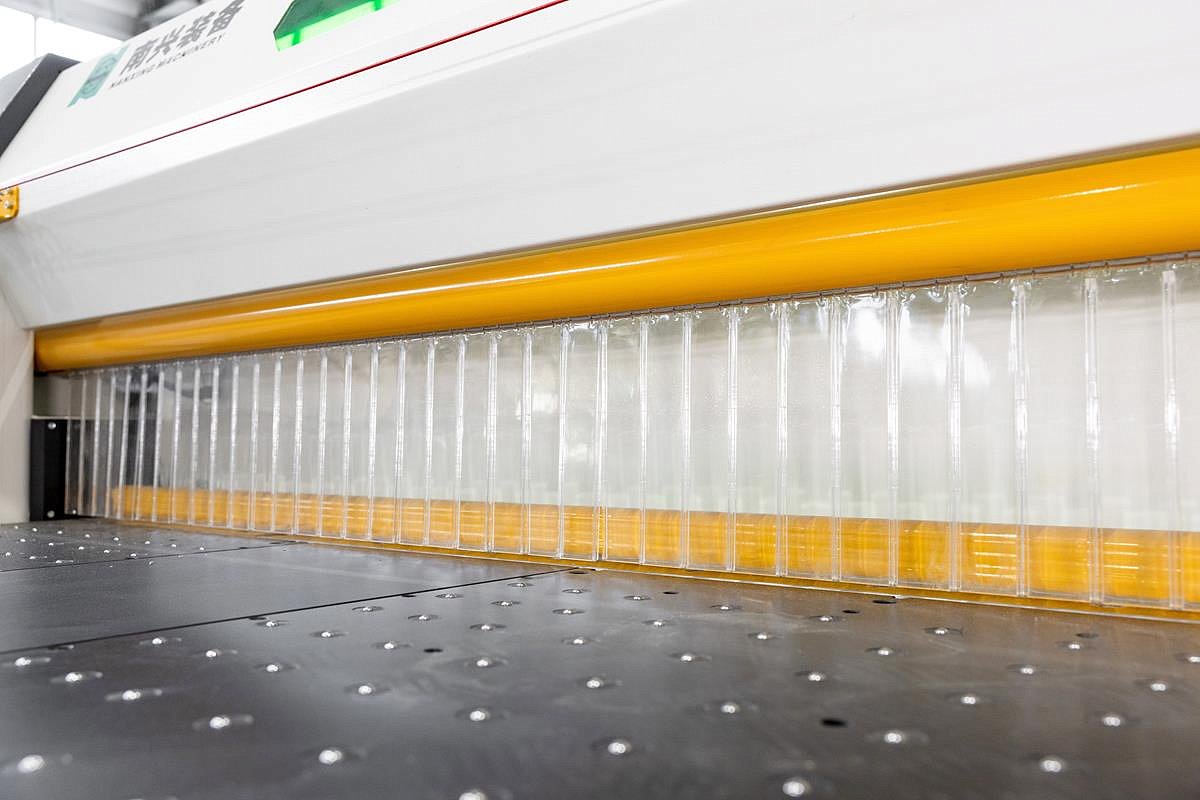

Многосекционная защитная шторка полностью закрывает зону пиления и обеспечивает наилучшее удаление опилок системой аспирации.

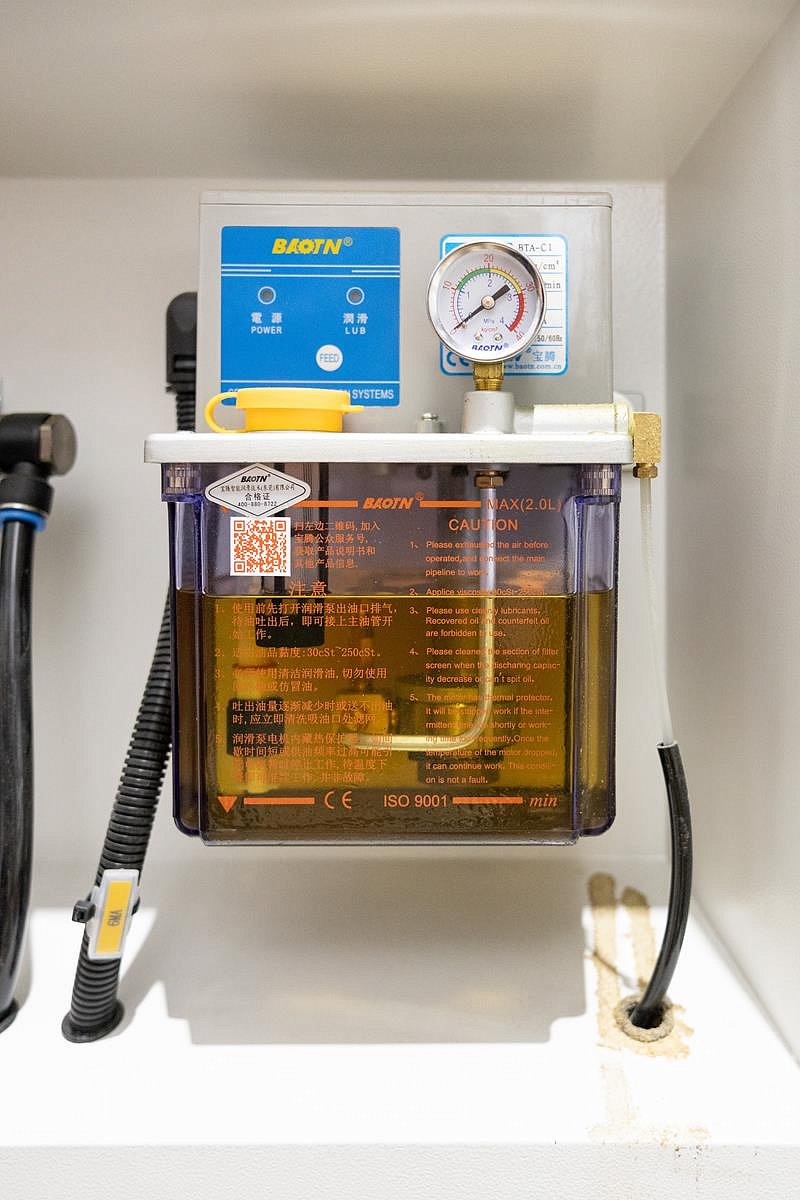

Автоматическая система смазки обеспечивает подачу масла во все основные узлы, которые в этом нуждаются, что помогает сократить расходы на обслуживание и ремонт.

Периоды циклов смазки задаются системой управления станка.

Два рабочих толкателя (основной и вспомогательный) работают независимо. Вспомогательный толкатель перемещает пачку материала в буферную зону во время работы основного толкателя, значительно сокращая время простоя и повышая производительность до 15%.

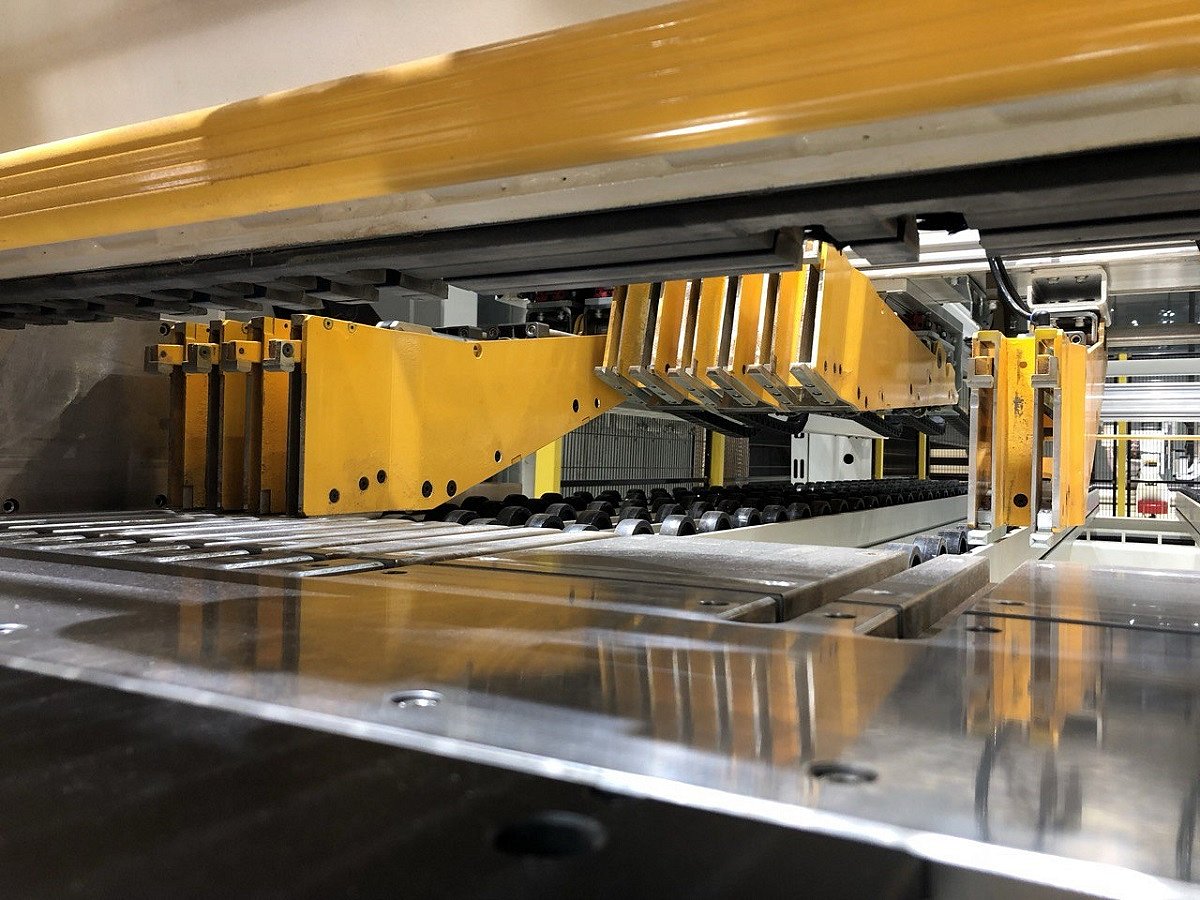

На рабочем толкателе установлено 10 пневматических захватов.

Позиционирование толкателя с помощью серводвигателя с прецизионным редуктором. Контроль размеров – с помощью магнитной ленты, которая не изнашивается, не подвержена воздействию пыли, не требует регулировки.

Перемещается по двум направляющим за счет серводвигателя и реечной передачи, гарантируя скорость холостого хода, плавность подачи каретки и точность раскроя.

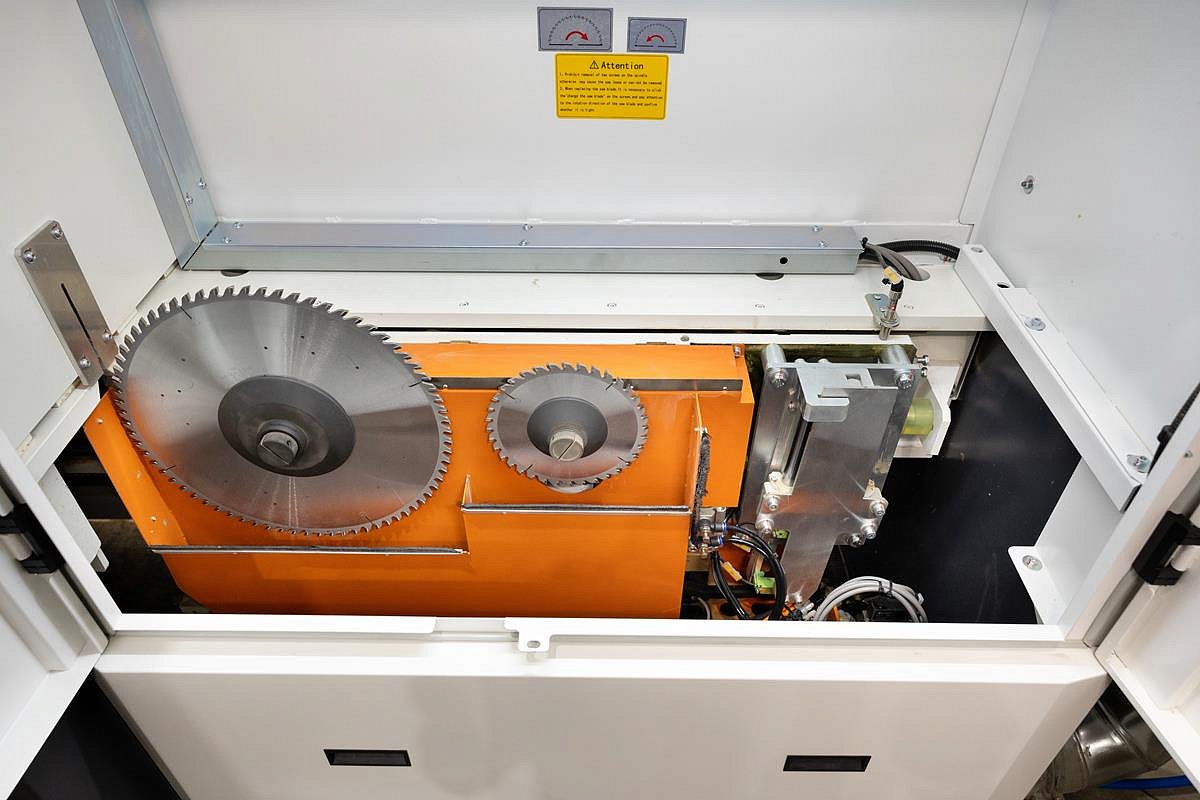

• Пильный узел автоматически позиционируется в соответствии с шириной панели, уменьшая расстояние хода.
• Независимый вертикальный ход основной и подрезной пилы.
• Автоматическая регулировка основной пилы позволяет минимизировать высоту подъема, повышая эффективность и качество финишной обработки.
• Регулировка подрезной пилы по отношению к основной выполняется через панель управления.
• Вертикальный и горизонтальный ход подрезной пилы регулируются при помощи программного обеспечения, оснащенного интеллектуальными, быстрыми и простыми элементами управления.
• Быстросъемная основная пила, конструкция удобна для оператора.

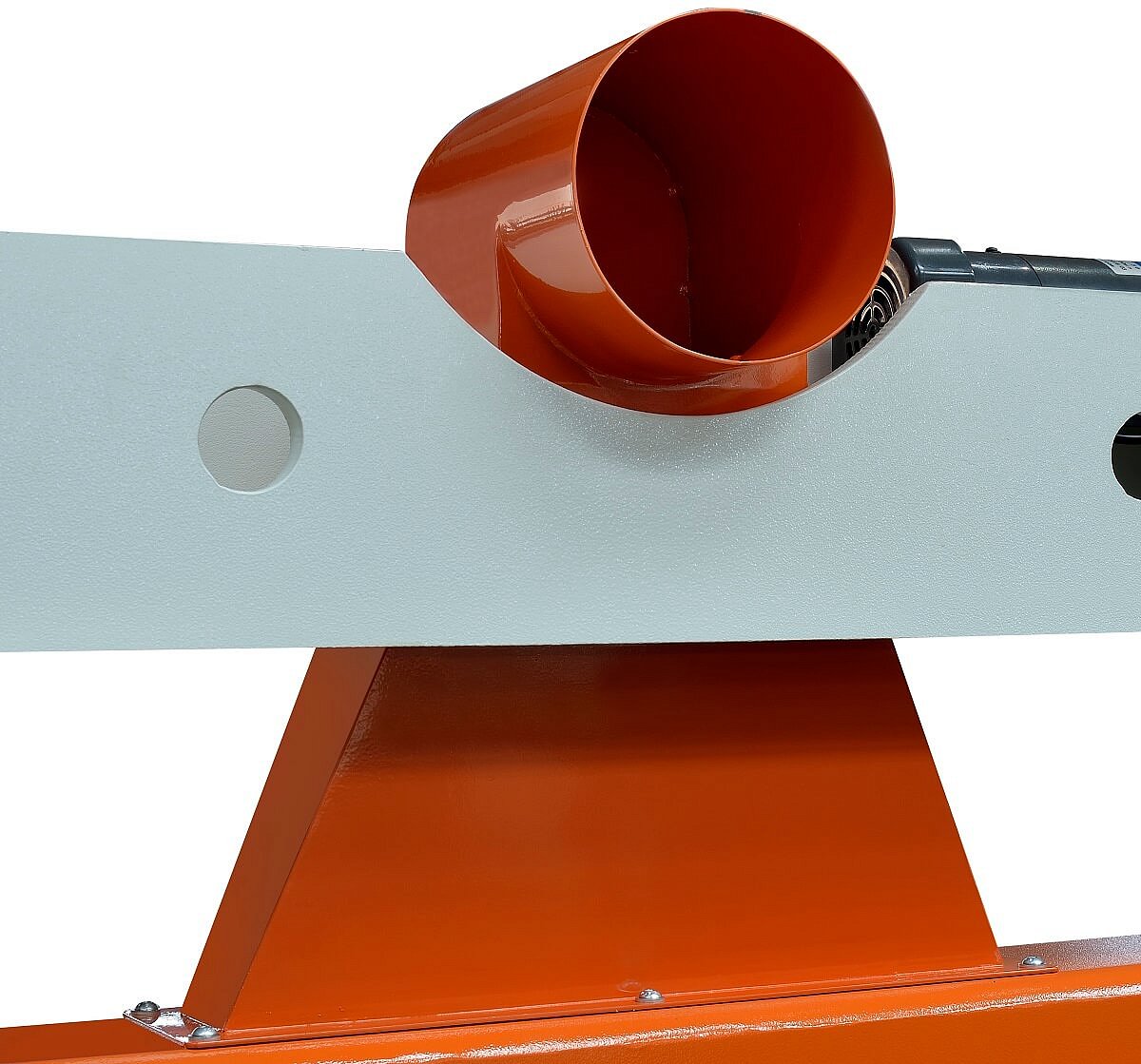

Патрубки специальной конструкции эффективно удаляют опилки из зоны резания.

Параметры патрубков: 3 х Ø 150 мм.

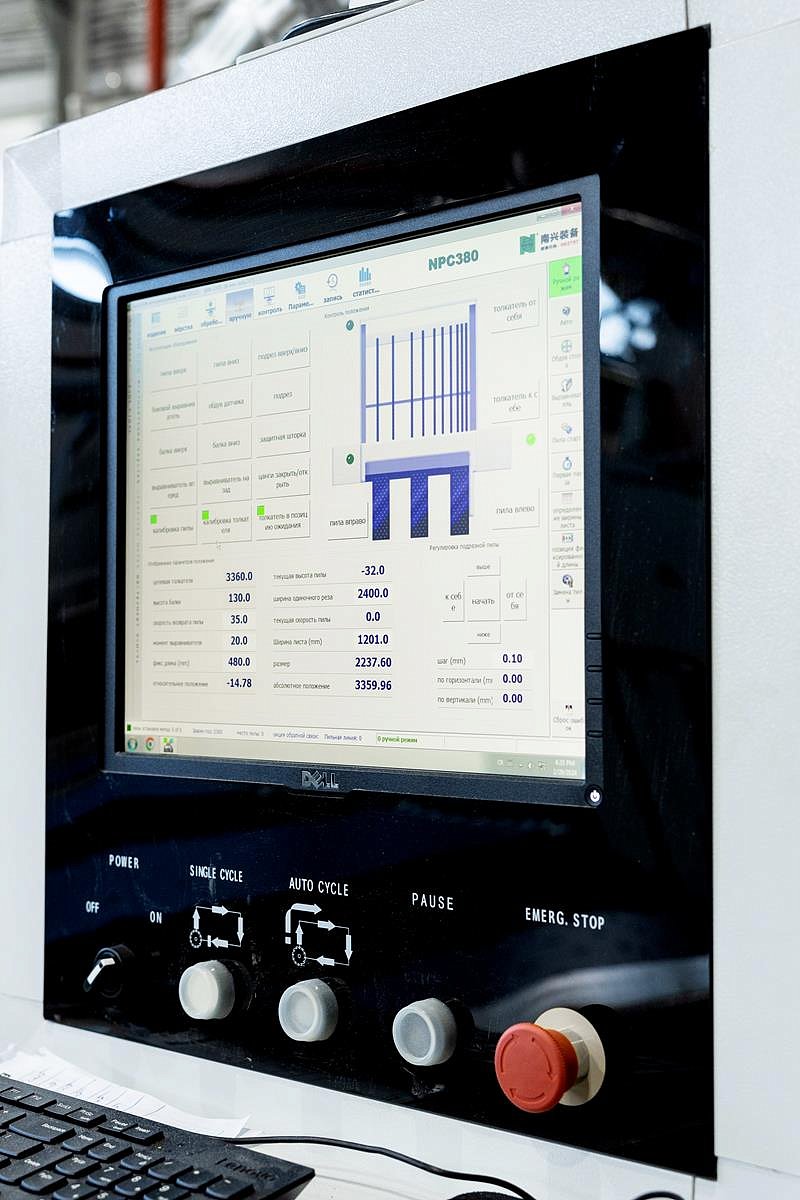

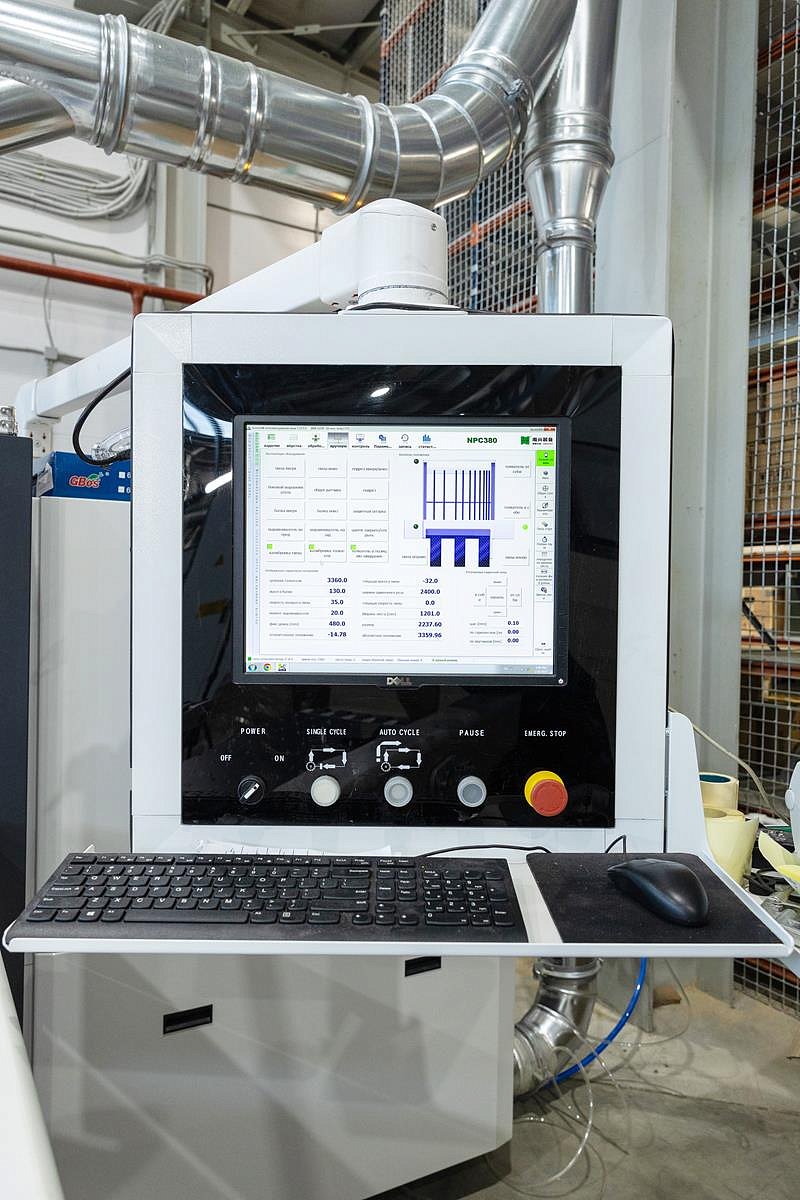

Станок работает на базе операционной системы Windows с профессиональным программным обеспечением Nanxing для раскроя.

Программное обеспечение станка позволяет создавать и редактировать пользовательские карты раскроя с помощью встроенного оптимизатора. Вы также можете импортировать и редактировать файлы из сторонних оптимизаторов. Стандартная комплектация включает возможность передачи данных через USB-носители или локальную сеть, а также слот для подключения принтера. Система диагностики быстро обнаруживает ошибки и помогает оперативно их устранить.

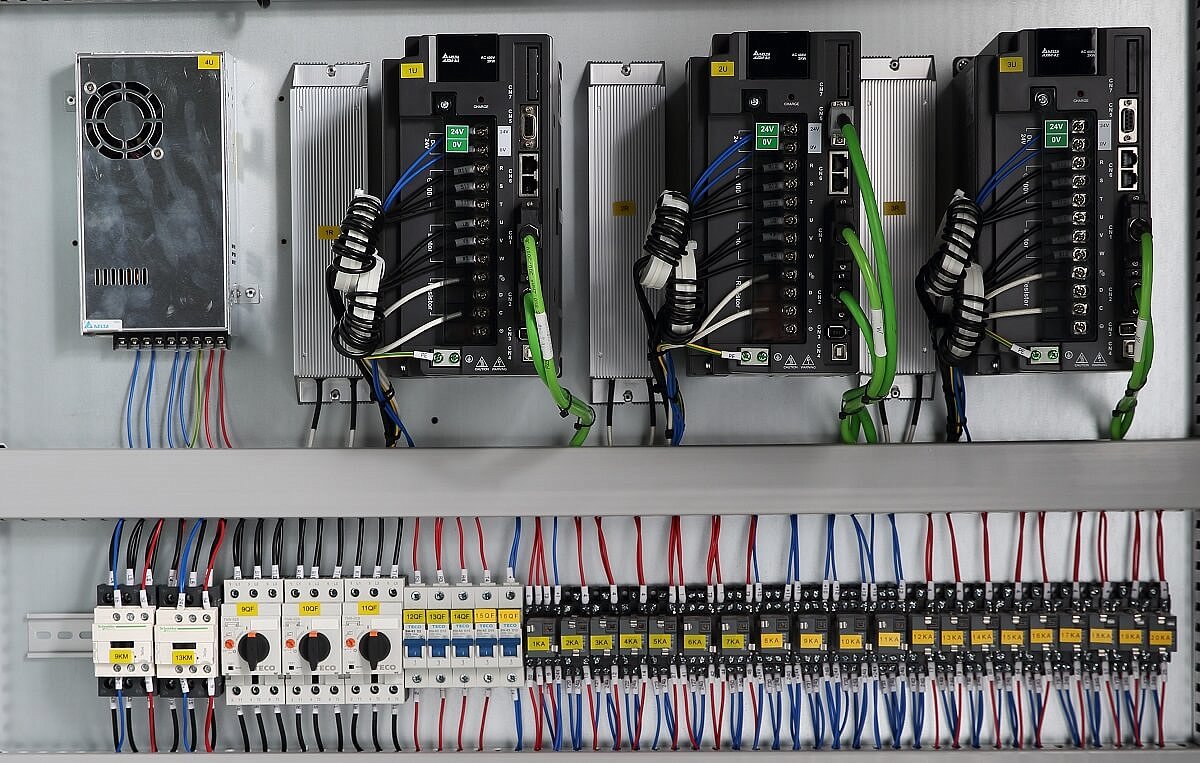

Электрические комплектующие от надежных производителей с мировым именем обеспечивают стабильную работу станка.

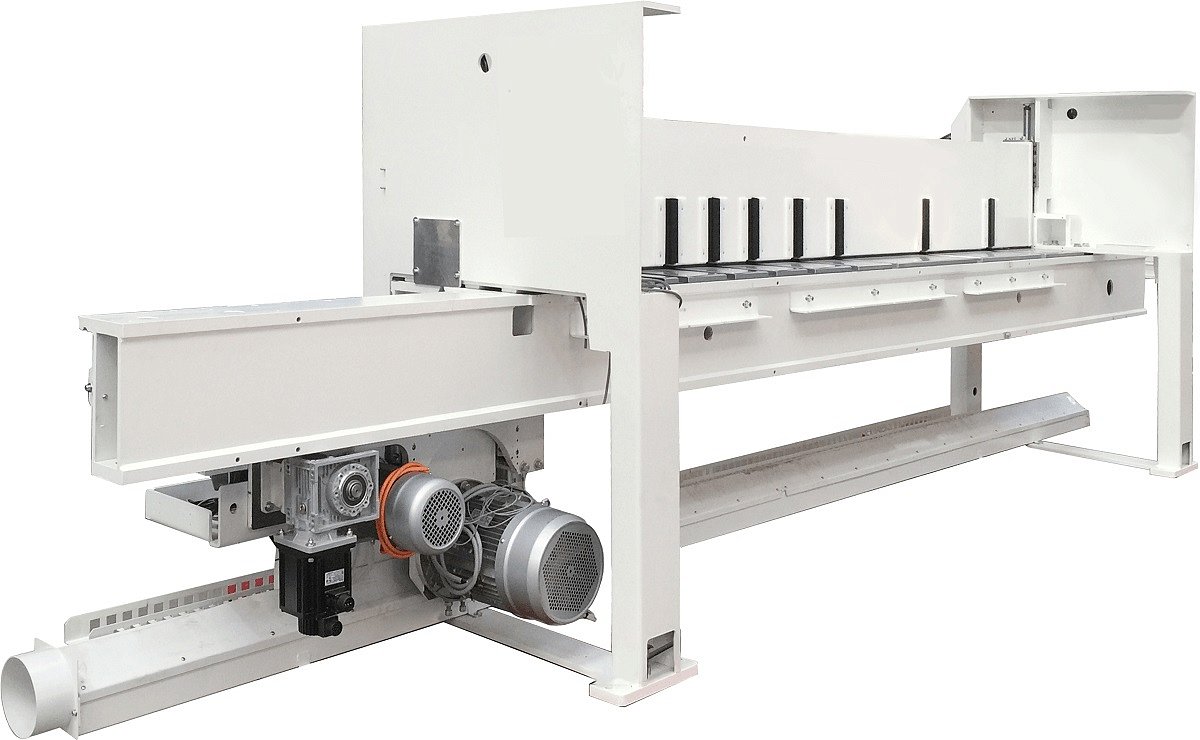

При проектировании конструкций используются самые современные методы компьютерного моделирования, позволяющие точно рассчитать нагрузку на станину в процессе работы. Такой метод позволяет инженерам заложить в конструкцию как минимум двукратный запас прочности. Благодаря большой массе толстостенного стального проката, из которого изготовлена станина и роботизированной сварке, станок обладает не только необходимой виброустойчивостью, но и значительной жесткостью.

Каждая станина проходит полный технологический цикл производства, включая отжиг для снятия внутренних напряжений в сварных швах и обработку на высокоточных обрабатывающих центрах с ЧПУ.

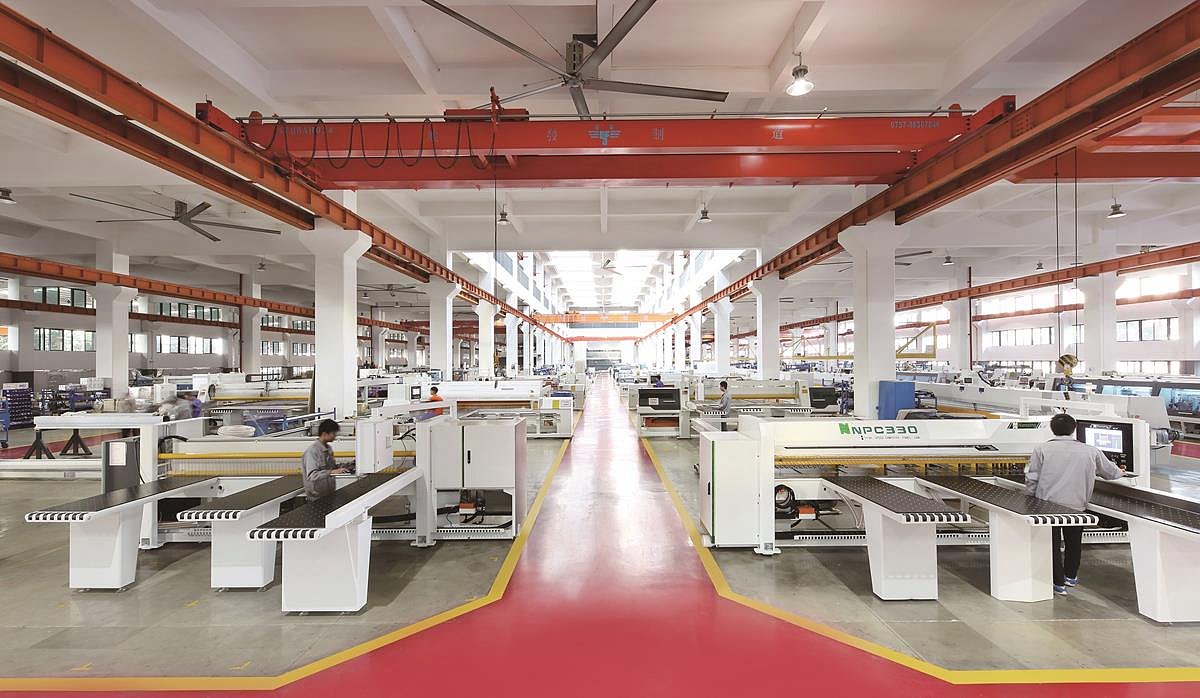

Процесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования.

Завод Nanxing — один из немногих заводов в Китае, который имеет собственную лабораторию для контроля качества выпускаемого оборудования. Лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).
