Пуансон TOP.205.85.R08/R2

Пуансон TOP.205.85.R08/R2
  • Производитель: ROLLERI

    Страна: Италия

  • Угол при вершине: 85°

    Общая высота: 205 мм

    Макс. усилие: 70 т/м


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель TOP.205-85-R08 TOP.205-85-R08/R/T TOP.205-85-R08/FA TOP.205-85-R08/FA/R TOP.205-85-R08/FB TOP.205-85-R08/FB/R
Длина пуансона, мм 525 520: 260+260 495
(25+30+35+40+45+50+100+170)
495
(25+30+35+40+45+50+100+170)
500
(100+300+100)
500
(100+300+100)

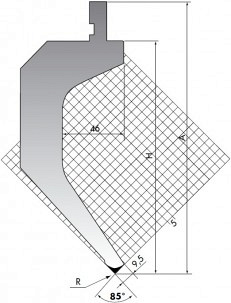

H, мм 175 175 175 175 175 175
A, мм 205 205 205 205 205 205
R, мм 0,8 0,8 0,8 0,8 0,8 0,8
Максимальное усилие, т/м 70 70 70 70 70 70
Вес, кг 24 24 22,6 22,6 22,86 22,86

Модель TOP.205-85-R2 TOP.205-85-R2/R/T TOP.205-85-R2/FA TOP.205-85-R2/FA/R TOP.205-85-R2/FB TOP.205-85-R2/FB/R
Длина пуансона, мм 525 520
(260+260)
495
(25+30+35+40+45+50+100+170)
495
(25+30+35+40+45+50+100+170)
500
(100+300+100)
500
(100+300+100)
H, мм 175 175 175 175 175 175
A, мм 204,3 204,3 204,3 204,3 204,3 204,3
R, мм 2 2 2 2 2 2
Максимальное усилие, т/м 70 70 70 70 70 70
Вес, кг 24 24 22,6 22,6 22,8 22,8

Стандартные длины

Пуансон TOP.205-85-R08/R2, стандартные длины

Пуансон TOP.205-85-R08/R2, стандартные длины

Пуансон TOP.205-85-R08/R2, стандартные длины

НАЗНАЧЕНИЕ:

Пуансон гусевидного типа. Предназначен преимущественно для гибки деталей с длинными полками из различных вариантов толщин листового металла. Изготовлен из высококачественной легированной стали 42Cr (900 - 1150 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности пуансона шлифованы.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Данным пуансоном возможна гибка листового металла на угол от 85° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, углом матрицы, а также углом пружинения конкретного материала, который подвергается гибке. Пуансон с большой величиной радиуса при вершине предназначен для гибки средних и больших толщин листового металла, пуансон с маленькой величиной радиуса при вершине предназначен для гибки маленьких толщин листового металла.

Пуансон является гибочным инструментом. Устанавливается на листогибочный пресс и предназначен для гибки листового металла под заданным углом. Пуансон применяется в паре с матрицей. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Для установки (стыковки) на листогибочном прессе нескольких пуансонов и чёткого выставления их на одном уровне крайне желательно использование переходников. Пуансоны закрепляются на траверсе листогиба, выставляются по линии гиба, а их вылет корректируется с помощью перемещения клиньев переходников. После этой корректировки пуансоны закрепляются многочисленными зажимными винтами вдоль боковых сторон.

Для быстрой установки и снятия пуансонов и матриц с листогибочного пресса используются специальные системы быстросменных креплений.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.
