Пуансон TOP.175.85.R08-S

Пуансон TOP.175.85.R08-S
  • Производитель: ROLLERI

    Страна: Италия

  • Угол при вершине: 85°

    Общая высота: 174,5 мм

    Макс. усилие: 20 т/м


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель TOP.175-85-R08-S TOP.175-85-R08-S/R/T TOP.175-85-R08-S/FA TOP.175-85-R08-S/FA/R TOP.175-85-R08-S/FB TOP.175-85-R08-S/FB/R
Длина пуансона, мм 525 520
(260+260)
495
(25+30+35+40+45+50+100+170)
495
(25+30+35+40+45+50+100+170)
500
(100+300+100)
500
(100+300+100)

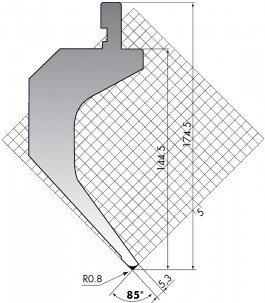

H, мм 144,5 144,5 144,5 144,5 144,5 144,5
A, мм 174,5 174,5 174,5 174,5 174,5 174,5
R, мм 0,8 0,8 0,8 0,8 0,8 0,8
Максимальное усилие, т/м 20 20 20 20 20 20
Вес, кг 18,5 18,5 17,4 17,4 17,6 17,6

Стандартные длины

Пуансон TOP.175-85-R08-S, стандартные длины

Пуансон TOP.175-85-R08-S, стандартные длины

Пуансон TOP.175-85-R08-S, стандартные длины

НАЗНАЧЕНИЕ:

Пуансон гусевидного типа. Предназначен преимущественно для гибки деталей с длинными полками из различных вариантов толщин листового металла. Изготовлен из высококачественной легированной стали 42Cr (900-1150 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54-60 (1980-2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности пуансона шлифованы.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Данным пуансоном возможна гибка листового металла на угол от 85° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, углом матрицы, а также углом пружинения конкретного материала, который подвергается гибке. Пуансон с большой величиной радиуса при вершине предназначен для гибки средних и больших толщин листового металла, пуансон с маленькой величиной радиуса при вершине предназначен для гибки маленьких толщин листового металла.

Пуансон является гибочным инструментом. Устанавливается на листогибочный пресс и предназначен для гибки листового металла под заданным углом. Пуансон применяется в паре с матрицей. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливаяя его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Для установки (стыковки) на листогибочном прессе нескольких пуансонов и чёткого выставления их на одном уровне крайне желательно использование переходников. Пуансоны закрепляются на траверсе листогиба, выставляются по линии гиба, а их вылет корректируется с помощью перемещения клиньев переходников. После этой корректировки пуансоны закрепляются многочисленными зажимными винтами вдоль боковых сторон.

Для быстрой установки и снятия пуансонов и матриц с листогибочного пресса используются специальные системы быстросменных креплений.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.
