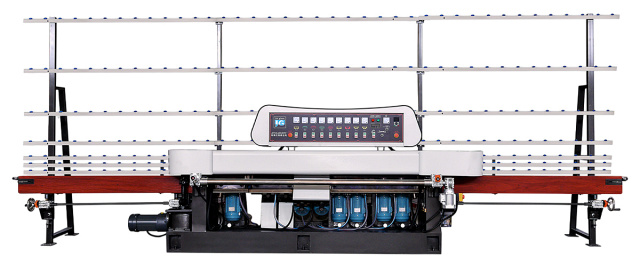

Станок для обработки кромки стекла JET GLASS ZM9W

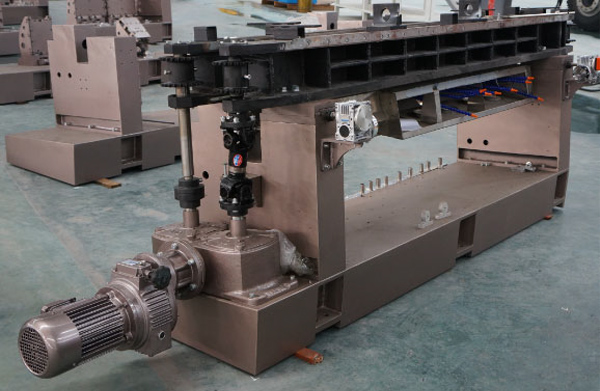

Сварная конструкция станины из толстостенного профильного металла соответствует всем нормативным требованиям по жесткости, изгибу и кручению. Высокая виброустойчивость станины обеспечивает качественную обработку кромки стекла.

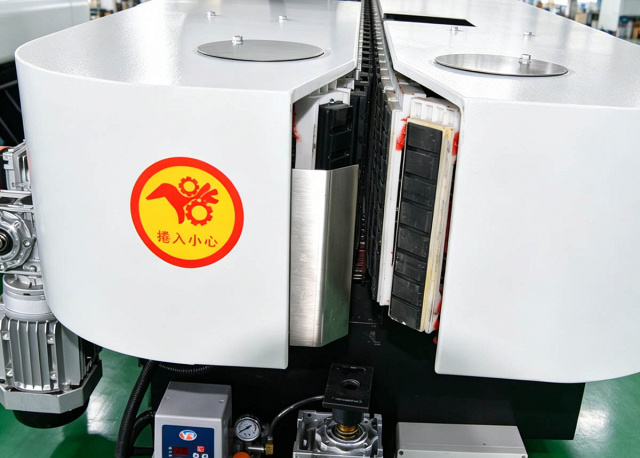

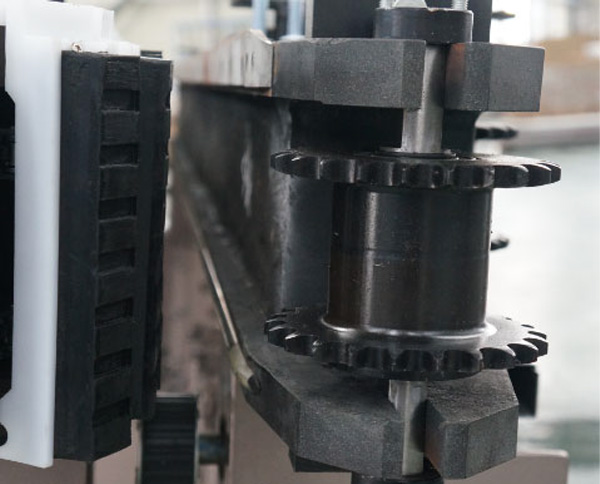

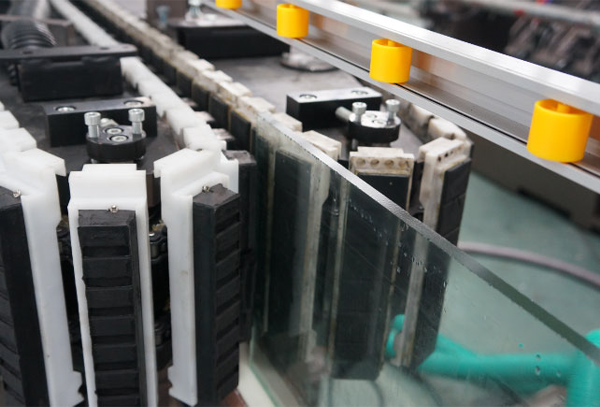

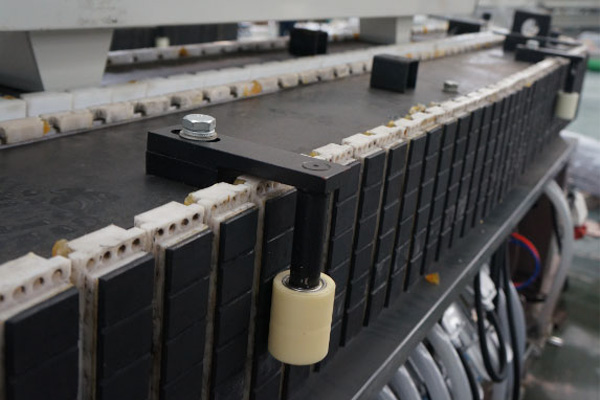

В процессе обработки, заготовка стекла удерживается в станке между пластинами базового и прижимного конвейеров. Траки из износостойкого фторопласта покрыты специальной резиной стойкой к истиранию. Это гарантирует надежность и стабильность системы транспортирования заготовки, что необходимо для получения качественной «евро кромки». Вся конструкция обеспечивает точное движение конвейера, исключая отклонение от заданной плоскости. Поверхность звеньев имеет специальную форму, которая позволяет компенсировать неточности в фактической толщине стекла.

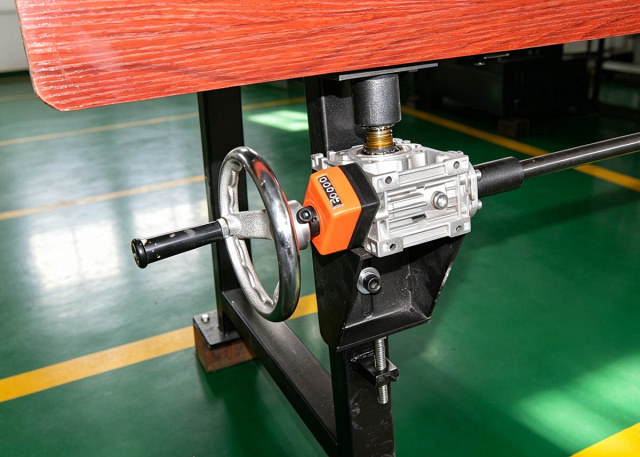

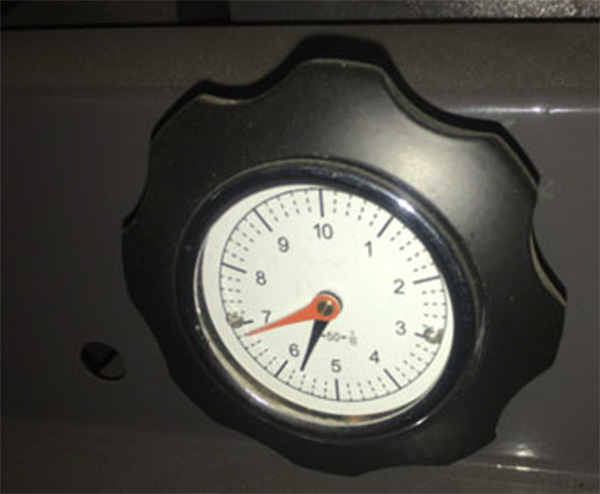

Установка величины съема происходит с помощью специального регулировочного винта. Величина съема отображается на индикаторе, который расположен рядом.

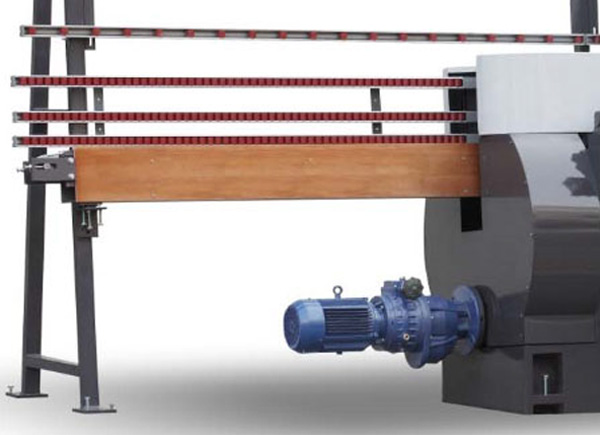

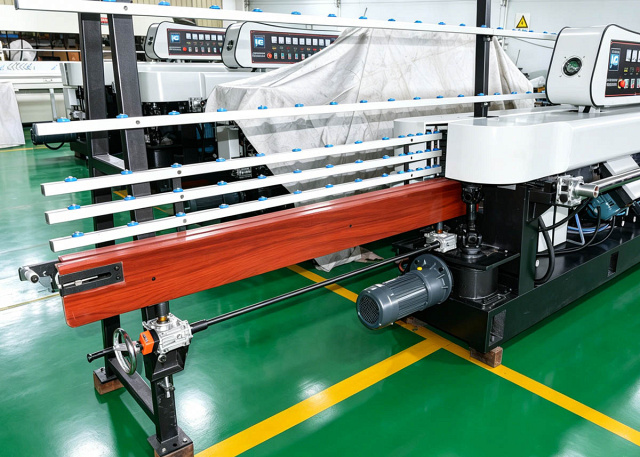

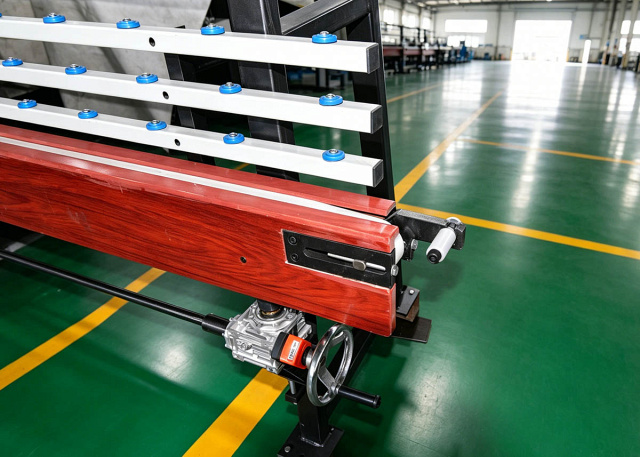

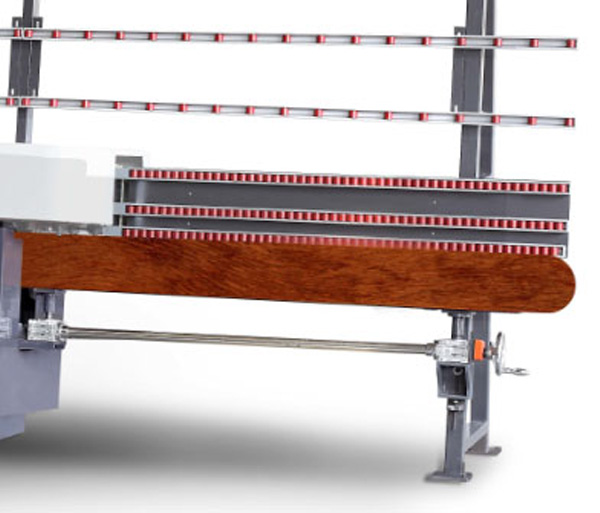

Обеспечивает удобную подачу стекла в зону обработки и выход обработанного изделия из зоны обработки с помощью транспортировочных армированной ленты итальянской компании Barberi.

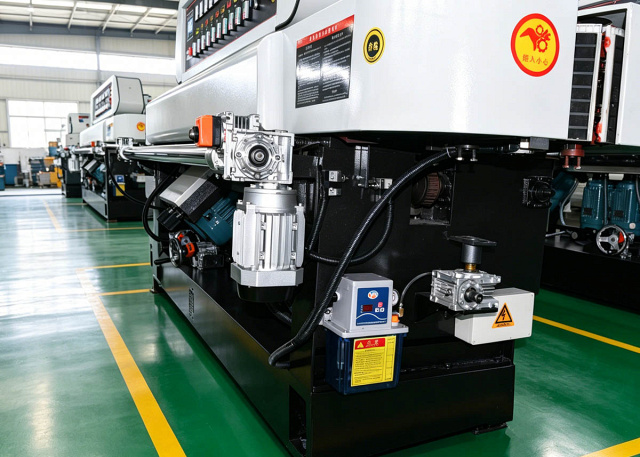

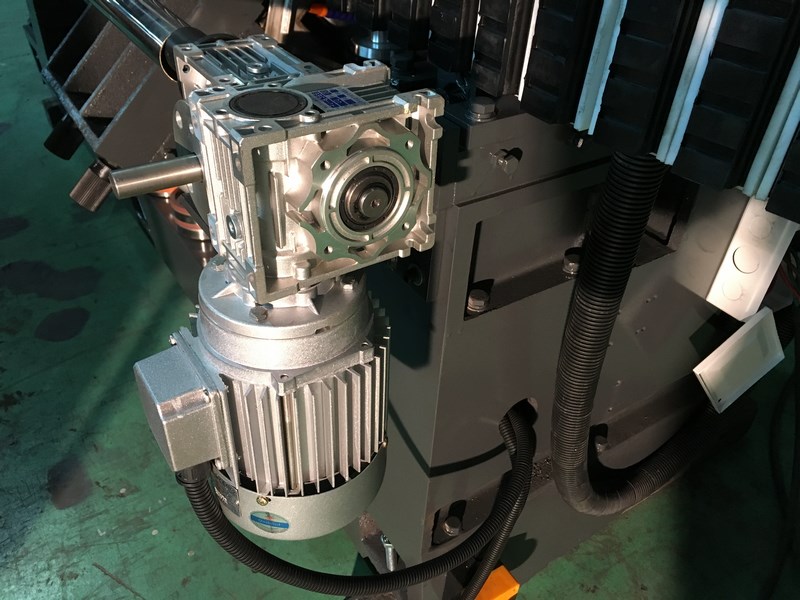

Работа загрузочного конвейера, механизма подачи и разгрузочного конвейера осуществляется от одного мотор-редуктора с вариатором, что обеспечивает надежную синхронизацию скоростей подачи всех механизмов. Достигается равномерность подачи на всем протяжении процесса обработки.

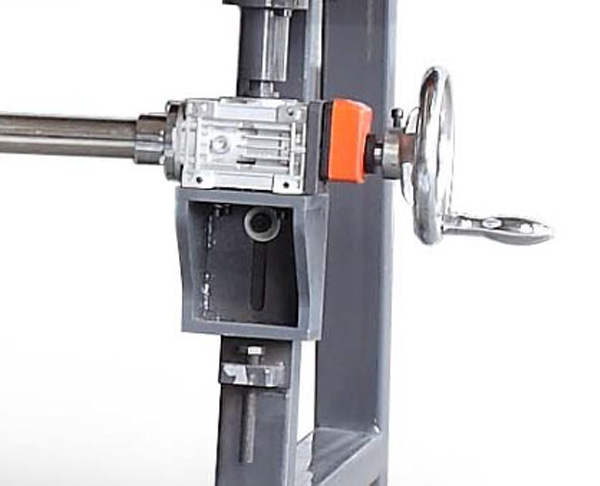

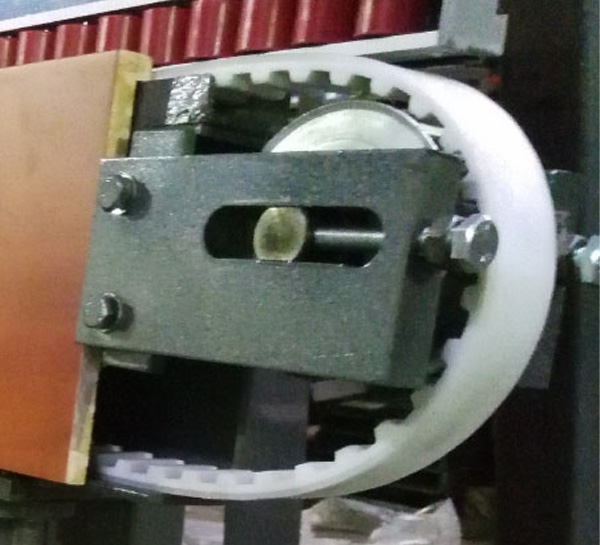

Натяжение конвейера осуществляется с помощью винтов, что обеспечивает равномерное перемещение подаваемой заготовки.

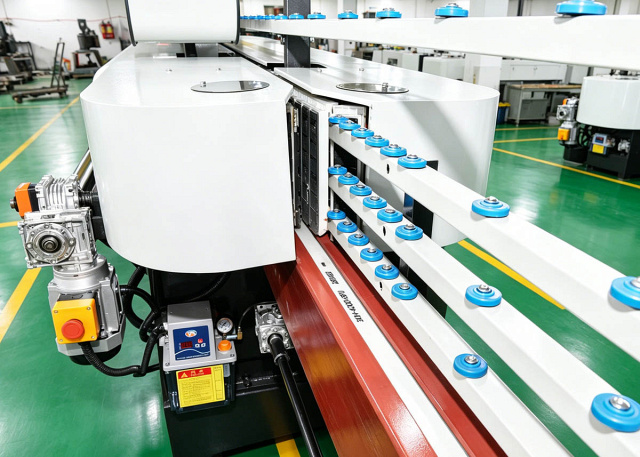

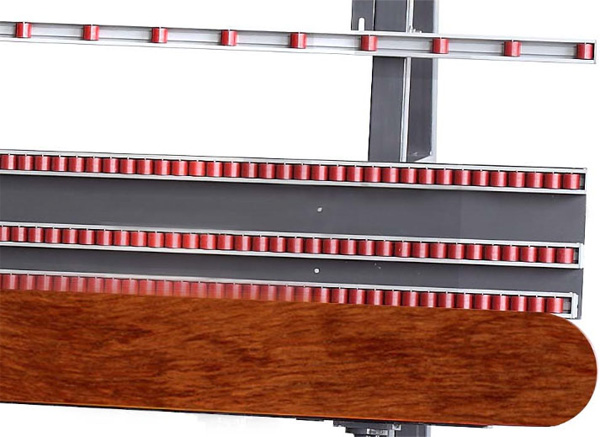

Обеспечивают надежное базирование стекла в вертикальной плоскости на всех этапах обработки от загрузки до выгрузки. Расположение роликов по высоте позволяет обрабатывать стекла различных размеров. Ролики выполнены из материала, устойчивого к истиранию и изнашиванию.

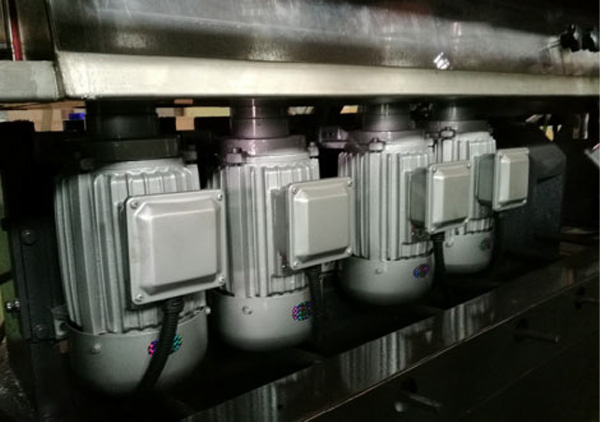

Шлифовальный агрегат состоит из электродвигателя со шпинделем. Установленный на жестком шпинделе чашечный шлифовальный круг обеспечивает надежную, без вибраций, обработку кромки с высоким качеством. Крепление шлифовального круга обеспечивается с помощью механической системы фиксации. Комплектация станка электродвигателями с нормативами СЕ обеспечивает надежность и долговечность его работы.

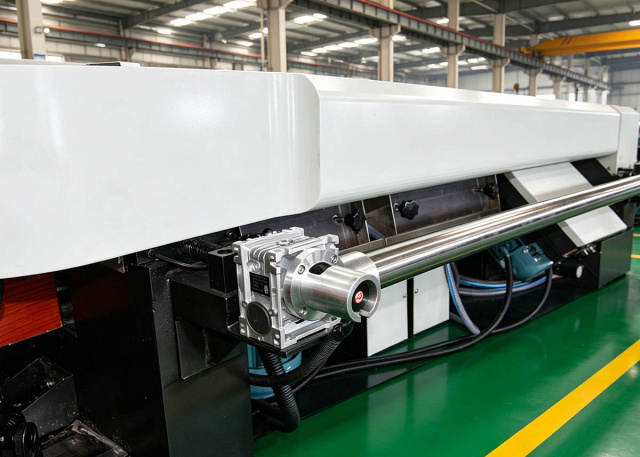

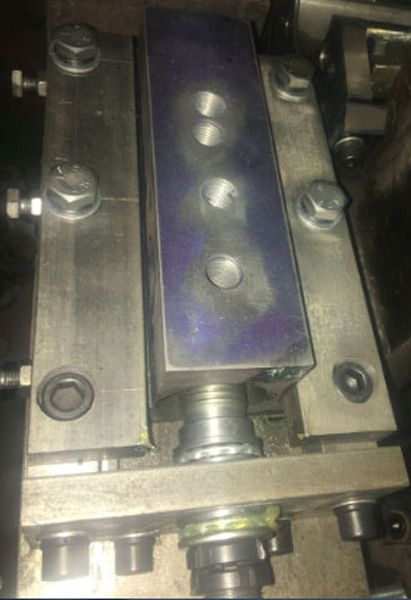

Жесткие высокоточные направляющие, из закаленной стали, обеспечивают точное параллельное перемещение шлифовальных агрегатов при настройке на величину съема кромки стекла.

Жесткие высокоточные направляющие, из закаленной стали, обеспечивают точное параллельное перемещение шлифовальных агрегатов при настройке на величину съема кромки стекла.

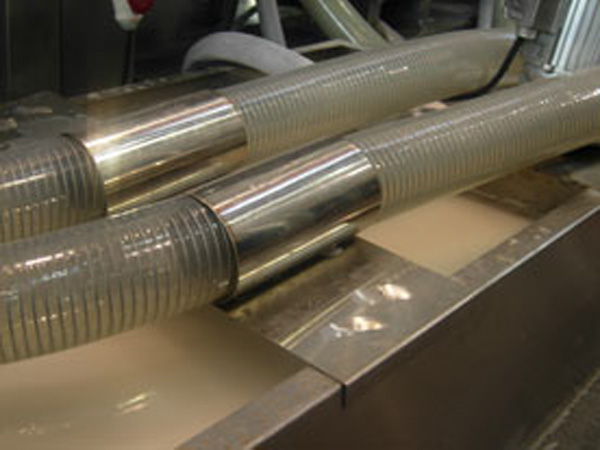

Станок оборудован системой рециркуляции охлаждающей жидкости. В комплект входит два бака, для замкнутой циркуляции воды. Бак выполнен из нержавеющей стали, что обеспечивает долговечность и предотвращает поверхность от коррозии. Первый бак для шлифовальной группы инструмента. Второй бак для полировального финишного шпинделя.

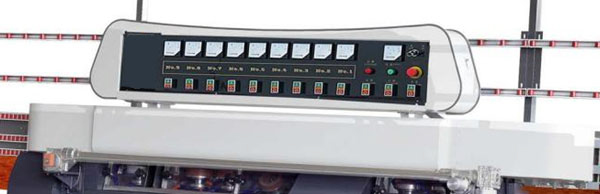

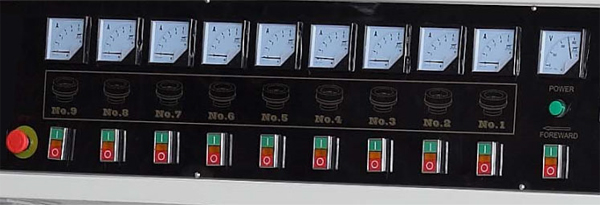

Для каждого двигателя привода шлифовальных и полировальных агрегатов на пульте управления установлены амперметры, позволяющие визуально отслеживать нагрузку на инструмент при обработке кромки на стекле. Обеспечивается наиболее рациональный режим обработки, исключающий перегрузку электродвигателей.

Эргономичная и удобно расположенная на передней части станка панель управления обеспечивает удобство обслуживания и управления станком. Наличие кнопки аварийного останова на входе станка обеспечивает повышенную безопасность работы на станке.

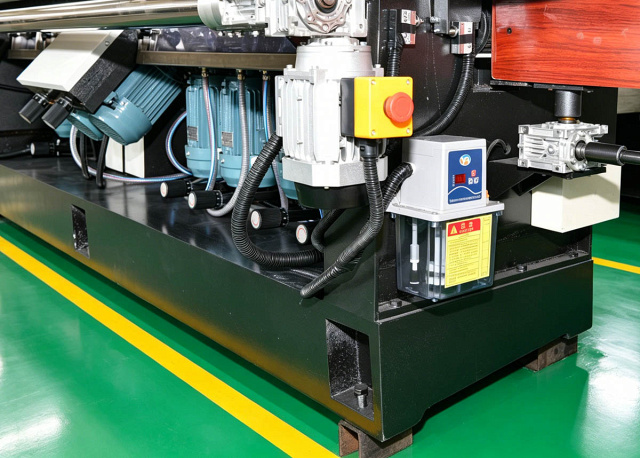

Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов, звеньев конвейерных цепей, приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов.
