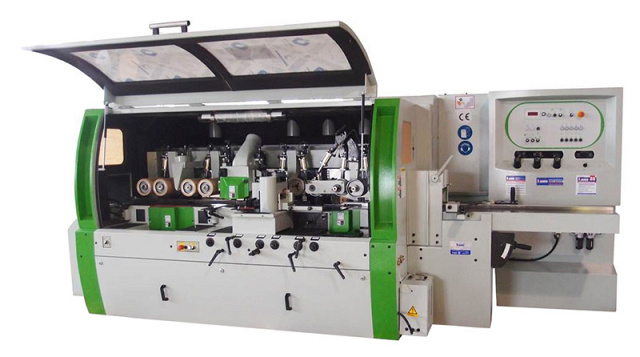

Четырехсторонний продольно-фрезерный станок WESTWOOD M509SM

WESTWOOD
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом
face-company

Макс. сечение заготовки: 150 х 230 мм

Количество шпинделей: 5 шт.

Скорость подачи: 6 - 36 м/мин

Мощность: 54 кВт

Вес: 5100 кг


НАЗНАЧЕНИЕ:

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с последующей распиловкой дисковыми пилами. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, брусков Таруки, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ШПИНДЕЛИ

Все шпиндели имеют посадочный диаметр 50 мм. Пильный шпиндель изготовлен в специальном исполнении со шпонкой.

ХРОМИРОВАННЫЙ СТОЛ

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости.

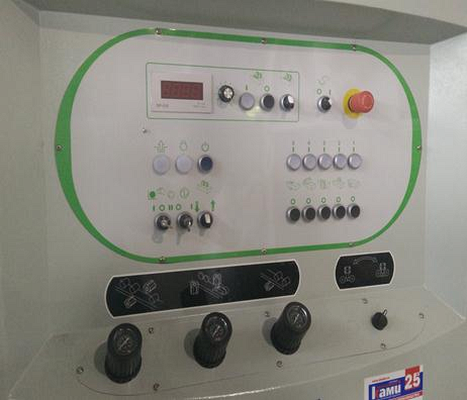

ПАНЕЛЬ УПРАВЛЕНИЯ

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам.

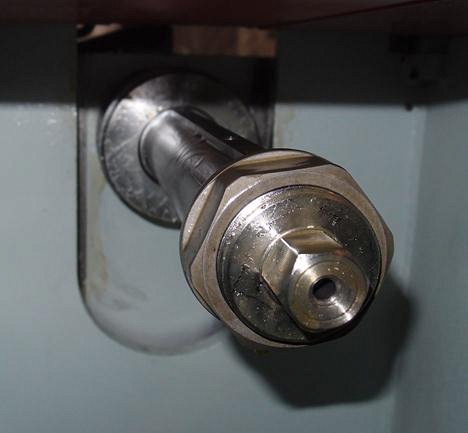

СМАЗОЧНЫЙ ПОРТ

Два порта смазки позволяют дистанционно осуществлять смазку узлов станка с помощью шприца. При этом снижается время, затрачиваемое на обслуживание станка.

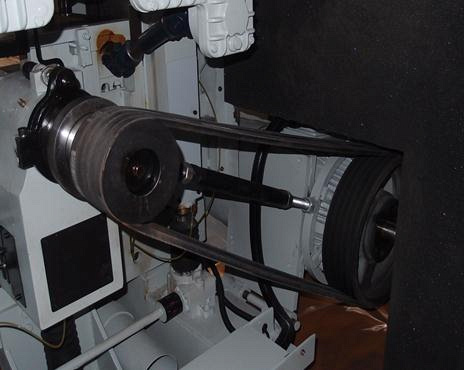

КЛИНОВЫЕ РЕМНИ

Для привода пильного шпинделя используются клиновые ремни. Ремни благодаря клиновому действию отличаются повышенными силами сцепления со шкивом и, следовательно, повышенной тяговой способностью.

СИСТЕМА ПОДАЧИ

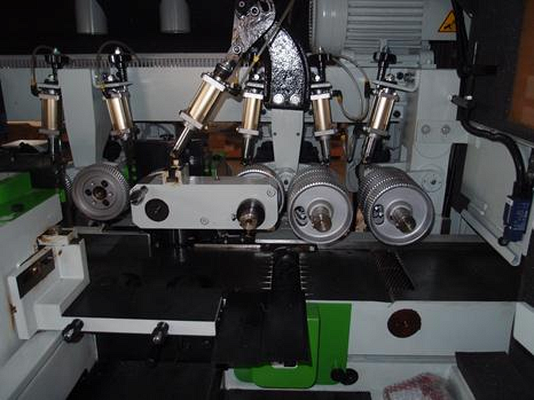

Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

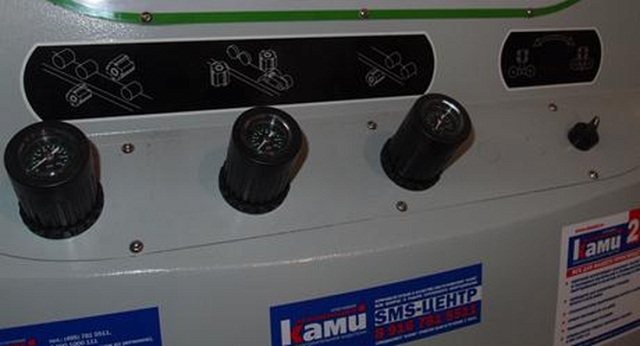

УПРАВЛЕНИЕ ПРИЖИМАМИ

Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне.

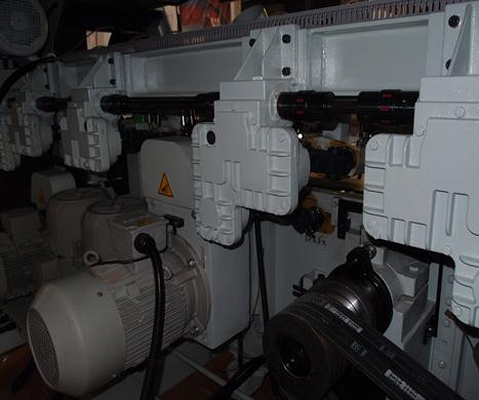

РЕДУКТОРЫ

Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

АВТОМАТИЧЕСКИЙ УЗЕЛ СМАЗКИ

Станок оснащен автоматической смазочной станцией на подачу смазки на рабочий стол через заданные промежутки времени.

ПРИВОДНЫЕ РОЛИКИ В СТОЛЕ

В базовой комплектации станка имеется 3 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.

ИНВЕРТОР ПОДАЧИ

Станок оснащен частотным регулятором скорости подачи заготовок в диапазоне от 6 до 36 м/мин.

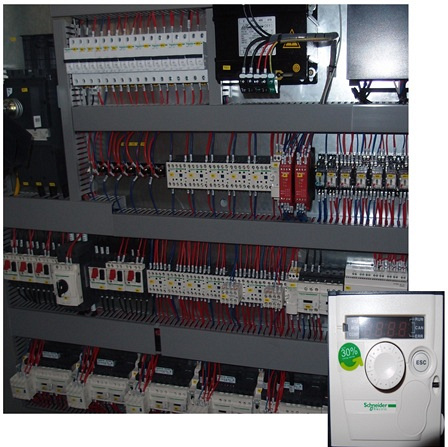

ЭЛЕКТРОКОМНЕНТЫ

При изготовлении станка используется одна из самых надежных в мире электрика SCHNEIDER Electric.

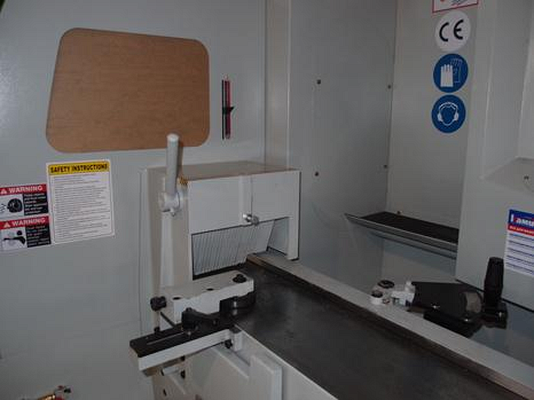

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ПИЛЬНОГО УЗЛА

Увеличенное количество рябух на пильном узле для обеспечения максимальной стабильности заготовок при пилении.

КОГТЕВАЯ ЗАЩИТА

Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

ЭЛЕКТРОМЕХАНИЧЕСКАЯ НАСТРОЙКА ПИЛЬНОГО УЗЛА

Для удобства и быстроты наладки пильный узел настраивается при помощи пульта, расположенного на передней панели станка.
