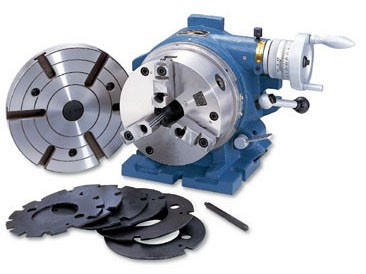

Усовершенствованные поворотные головки Blacksmith. Серия CS

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Тип: поворотные

Положение: горизонтальное, вертикальное


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены





Модель
CS-6'' CS-8''
Делящееся число 2, 3, 4, 6, 8, 12, 24 2, 3, 4, 6, 8, 12, 24
Наружный диаметр патрона, мм 167 210

Внутренний кулачок патрона, мм

4 - 42 4 - 62
Наружный кулачок патрона, мм

10 - 155

10 - 180

Внутренний диаметр патрона, мм 44 63
Наружный диаметр опорной плиты, мм 203 254
Толщина опорной плиты, мм 50 58

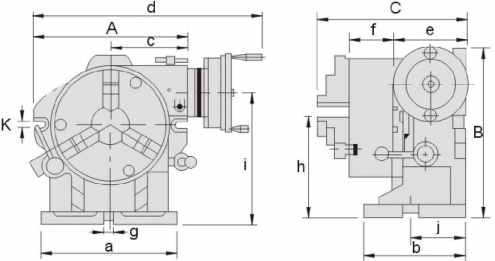

A, мм 250 310
B, мм 224 295

C, мм

190 212
D, мм 420 460
E, мм 97 108

F, мм

65 76
G, мм 16 16
h, мм 130 160
I, мм 198 245
J, мм 84 95
K, мм 18 18
A1, мм 190 225
B1, мм 140 160
C1, мм 117 142
Вес, кг 35 70

НАЗНАЧЕНИЕ:

Вдобавок ко всем характеристикам простой поворотной головки, супер-поворотная головка включает в себя червячную передачу и снабжена опорной плитой. С последующим добавлением опционального комплекта делительных дисков, она также может использоваться как делительная головка.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Червяк закален и точно отшлифован для сведения к минимуму износа червячной передачи.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

В качестве опциональных вспомогательных приспособлений, которые сделают работу еще более функциональной и комфортной, вы можете приобрести:

  • заднюю бабку (TS-4 для CC-6’’ и TS-5 для CC-8’’);
  • комплект делительных дисков (DP-4 для CC-6’’ и DP-5 для CC-8’’);
  • 3-кулачковый патрон (6’’ 3-кулачковый патрон для CC-6’’ и 8’’ 3-кулачковый патрон для CC-8’’).
