Простые поворотные головки Blacksmith. Серия CC
-
Производитель: BLACKSMITH
Страна: Германия
-
Тип: поворотные
Положение: горизонтальное, вертикальное
Связь с ведущим специалистом
8 (495) 781-55-11 /
8 800 1000 111
- Запчасти
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
|

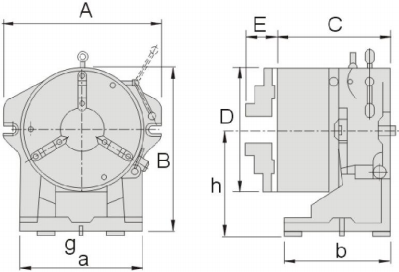

Модель |
CC-6'' | CC-8'' |
| Делящееся число | 2, 3, 4, 6, 8, 12, 24 | 2, 3, 4, 6, 8, 12, 24 |
|
A, мм |
260 | 312 |
| B, мм | 218 | 270 |
|
C, мм |
133 | 157 |
| D, мм | 167 | 210 |
| E, мм | 27 | 28 |
| h, мм | 125 | 150 |
| A1, мм | 190 | 220 |
| B1, мм | 110 | 135 |
| Внутренний захват, мм | 4 - 42 | 4 - 62 |
| Направляющий блок (G), мм | 16 | 16 |
| Наружный захват, мм | 10 - 156 | 10 - 180 |
| Диаметр отверстия (револьверная головка), мм | 44 | 63 |
| Диаметр отверстия (патрон), мм | 36 | 63 |
| Масса, кг | 32 | 55 |
НАЗНАЧЕНИЕ:
Простая поворотная головка может устанавливаться на фрезерные, сверлильные и прочие металлорежущие станки, где требуются устройства индексации.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

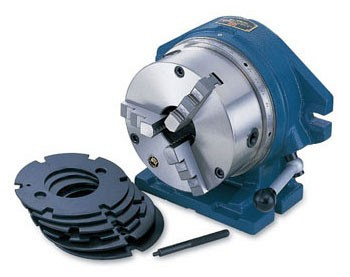

Эти делительные головки сконструированы для использования в горизонтальном и вертикальном положениях. Основной делительный диск имеет 24 деления и постоянно зафиксирован внутри индексацирующего устройства. Деления 2, 3, 4, 6, 8 и 12 могут также быть достигнуты при применении установочной плиты, которую можно установить быстро, используя следующие шаги:
- открыть заднюю крышку;
- вставить пластину;
- закрыть крышку;
- ослабить стопорную рукоятку;
- переместить делительный штифт так, чтобы отделить ее от основного диска;
- повернуть патрон; после приведения основного диска и установочной пластины в рабочее положение штифт зафиксируется в прорези автоматически;
- закрепить стопорную рукоятку для готовности к обработке.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
В комплекте с простой поворотной головкой могут поставляться такие опциональные вспомогательные приспособления, как:
- задняя бабка (для CC-6’’ – TS-4; для CC-8’’ – TS-5);
- трехкулачковый патрон (для CC-6’’ – 6'' 3-кулачковый патрон; для CC-8’’ – 8'' 3-кулачковый патрон).
3-кулачковые патроны CC-6’’ и CC-8’’ имеют большие сквозные отверстия 44 мм и 63 мм соответственно.
