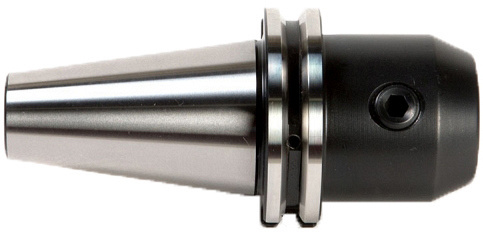

Оправка Blacksmith SK-SLA под хвостовик Weldon

Оправка Blacksmith SK-SLA под хвостовик Weldon
  • Производитель: BLACKSMITH

    Страна: Германия

  • Конус хвостовика: SK30, SK40, SK50

    DIN 69871 (ГОСТ 25827-93 исполнение II)

    Внутренний диаметр: 6-50 мм


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель SK30-SLA6-50 SK30-SLA8-50 SK30-SLA10-50 SK30-SLA12-50 SK30-SLA16-63 SK30-SLA20-70 SK40-SLA6-50 SK40-SLA8-50
D, мм 6 8 10 12 16 20 6 8
D1, мм 25 28 35 42 48 52 25 28
L, мм 50 50 50 50 63 70 50 50
H1, мм 18 18 20 22,5 24 25 18 18
H2, мм - - - - - - - -
G1 Резьба винта M6 x 1 M8 x 1,25 M10 x 1,5 M12 x 1,75 M14 x 2 M16 x 2 M6 x 1 M8 x 1,25
G Резьба под штревель M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2

Модель SK40-SLA10-50 SK40-SLA12-50 SK40-SLA16-63 SK40-SLA20-63 SK40-SLA25-100 SK40-SLA32-100 SK50-SLA6-63 SK50-SLA8-63
D, мм 10 12 16 20 25 32 6 8
D1, мм 35 42 48 52 65 72 25 28
L, мм 50 50 63 63 100 100 63 63
H1, мм 20 22,5 24 25 24 24 18 18
H2, мм - - - - 25 28 - -
G1 Резьба винта M10 x 1,5 M12 x 1,75 M14 x 2 M16 x 2 M18 x 2 M20 x 2 M6 x 1 M8 x 1,25
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M24 x 3 M16 x 2

Модель SK50-SLA10-63 SK50-SLA12-63 SK50-SLA16-63 SK50-SLA20-63 SK50-SLA25-80 SK50-SLA32-100 SK50-SLA40-100 SK50-SLA50-130
D, мм 10 12 16 20 25 32 40 50
D1, мм 35 42 48 52 65 72 90 100
L, мм 63 50 63 63 80 100 100 130
H1, мм 20 22,5 24 25 24 24 30 35
H2, мм - - - - 25 28 32 35
G1 Резьба винта M10 x 1,5 M12 x 1,75 M14 x 2 M16 x 2 M18 x 2 M20 x 2 M20 x 2 M20 x 2
G Резьба под штревель M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3
НАЗНАЧЕНИЕ:

Оправка предназначена для закрепления фрез с хвостовиком Weldon (с лыской) на фрезерных станках.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оправка является станочной оснасткой. Фреза с хвостовиком Weldon вставляется в оправку и закрепляется в ней винтами.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждая оправка зажимает фрезы с определённым диаметром хвостовика.

Штревель необходимо заказывать отдельно.
