Метчик машинный серия TENAR (Blacksmith)

Метчик машинный серия TENAR (Blacksmith)
  • Производитель: BLACKSMITH

    Страна: Германия

  • Метрическая резьба М8х1 - М20х1,5

    Шаг резьбы: мелкий

    Тип отверстия: сквозное

    Покрытие: TiN

    Обрабатываемый материал: Сталь прочностью до 1000 МПа, цветные сплавы

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Резьба

M8-M20

Шаг резьбы

Мелкий

Тип отверстия

Сквозное

Допуск

ISO-2 6H

Материал метчика

HSS-E

Покрытие

TiN

Тип заборной части

B: (3,5-5,5) x P

Угол заборной части, °

Стандарт метчика

DIN 374

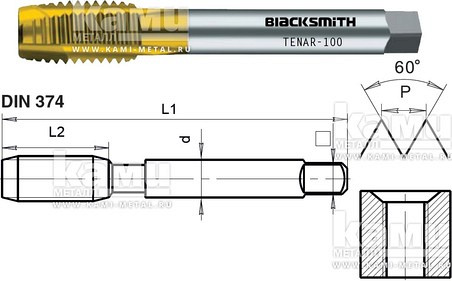

Модель TENAR-080 TENAR-100 TENAR-120 TENAR-125 TENAR-140 TENAR-160 TENAR-180 TENAR-200
Резьба M8 M10 M12 M12 M14 M16 M18 M20
P Шаг резьбы, мм 1 1,25 1,25 1,5 1,5 1,5 1,5 1,5
L1 Длина метчика, мм 90 100 100 100 100 100 110 125
L2 Длина режущей части, мм 15 18 18 18 18 18 20 24
D Диаметр хвостовика, мм 6 7 9 9 11 12 14 16
Сечение квадрата хвостовика, мм 4,9 5,5 7 7 9 9 11 12
Диаметр отверстия под резьбу, мм 7 8,8 10,8 10,5 12,5 14,5 16,5 18,5
Стандарт метчика DIN 374 DIN 374 DIN 374 DIN 374 DIN 374 DIN 374 DIN 374 DIN 374
НАЗНАЧЕНИЕ:

Метчик предназначен для нарезания внутренней метрической резьбы в сквозных отверстиях.

Спиральная подточка на заходной части метчика проталкивает вперёд в отверстие свёрнутую стружку, предотвращая закупоривание ею стружечных канавок. При этом смазочно-охлаждающая жидкость свободно подаётся в зону резания.

Покрытие TiN защищает поверхность инструмента, увеличивает твёрдость поверхности, уменьшает налипание стружки на метчик и усиливает эффект используемой смазочно-охлаждающей жидкости.

Направление резьбы: правая.
Для левой резьбы в обозначении метчика добавляется “-LH”.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Метчик является металлорежущим инструментом, который устанавливается на металлорежущих станках. Метчик предназначен для нарезания внутренней резьбы различных стандартов. При вращении метчика его режущие кромки, которые имеют форму острого клина, а также геометрическую форму и угол нарезаемой резьбы, удаляют слой металла, образуя необходимую резьбу в отверстии.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Метчик изготовлен из высококачественной быстрорежущей стали HSS-E (М35, содержание 4,8% Со).

Покрытия предназначены для улучшения свойств быстрорежущей стали HSS-E при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Устанавливается на станок при помощи резьбового патрона.
