Метчик машинный серия TENAM (Blacksmith)

BLACKSMITH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Метрическая резьба М3 - М24

Шаг резьбы: основной

Тип отверстия: сквозное

Покрытие: TiN

Обрабатываемый материал: Сталь прочностью до 1000 МПа, цветные сплавы


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

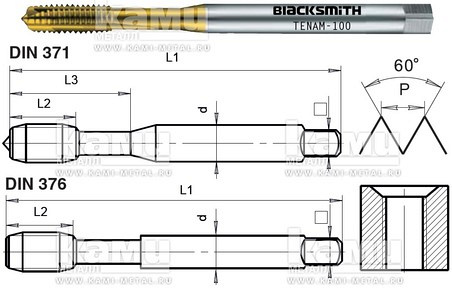

Модель

TENAM-030 TENAM-040 TENAM-050 TENAM-060 TENAM-080 TENAM-100 TENAM-120 TENAM-140 TENAM-160 TENAM-180 TENAM-200 TENAM-220 TENAM-240
Резьба M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
P Шаг резьбы, мм 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3
L1 Длина метчика, мм 56 63 70 80 90 100 110 110 110 125 140 140 160
L2 Длина режущей части, мм 10 12 14 16 18 20 22 24 26 30 30 30 36
L3 Длина шейки, мм 18 21 25 30 35 39 - - - - - - -
D Диаметр хвостовика, мм 3,5 4,5 6 6 8 10 9 11 12 14 16 18 18
Сечение квадрата хвостовика, мм 2,7 3,4 4,9 4,9 6,2 8 7 9 9 11 12 14,5 14,5
Диаметр отверстия под резьбу, мм 2,5 3,3 4,2 5 6,8 8,5 10,2 12 14 15,5 17,5 19,5 21
Стандарт метчика DIN 371 DIN 371 DIN 371 DIN 371 DIN 371 DIN 371 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376

Резьба

M3-M24

Шаг резьбы

Крупный

Тип отверстия

Сквозное

Допуск ISO-2 6H

Материал метчика

HSS-E

Покрытие

TiN

Тип заборной части

B: (3,5-5,5) x P

Угол заборной части, °

Стандарт метчика

DIN 371, DIN 376

НАЗНАЧЕНИЕ:

Метчик предназначен для нарезания внутренней метрической резьбы в сквозных отверстиях.

Спиральная подточка на заходной части метчика проталкивает вперёд в отверстие свёрнутую стружку, предотвращая закупоривание ею стружечных канавок. При этом смазочно-охлаждающая жидкость свободно подаётся в зону резания.

Покрытие TiN защищает поверхность инструмента, увеличивает твёрдость поверхности, уменьшает налипание стружки на метчик и усиливает эффект используемой смазочно-охлаждающей жидкости.

Направление резьбы: правая.
Для левой резьбы в обозначении метчика добавляется “-LH”.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Метчик является металлорежущим инструментом, который устанавливается на металлорежущих станках. Метчик предназначен для нарезания внутренней резьбы различных стандартов. При вращении метчика его режущие кромки, которые имеют форму острого клина, а также геометрическую форму и угол нарезаемой резьбы, удаляют слой металла, образуя необходимую резьбу в отверстии.


CХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Метчик изготовлен из высококачественной быстрорежущей стали HSS-E (М35, содержание 4,8% Со).

Покрытия предназначены для улучшения свойств быстрорежущей стали HSS-E при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Устанавливается на станок при помощи резьбового патрона.
